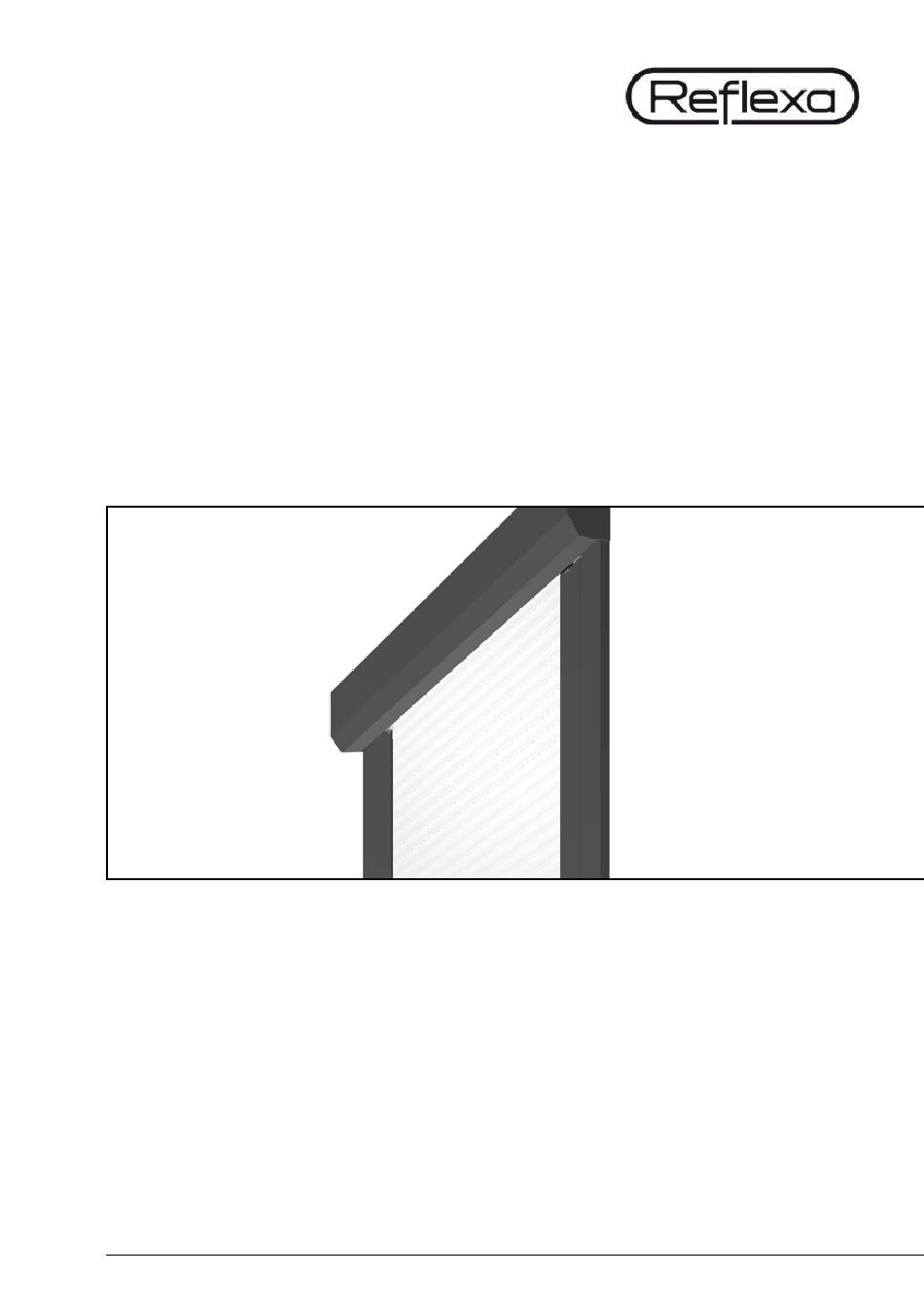

- Seite 1 Raffstore / Jalousie Rollladen Schrägverschattung Markise Wintergartenmarkise Insektenschutz Plissee Montage- und Bedienungsanleitung Schrägrollladen AsyRoll 4.0 Zum späteren Gebrauch aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeine Hinweise Sicherheitshinweise ............4 1.2 Arbeitsplatzsicherung. - Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produktes aus dem Hause Reflexa. Wir bedanken uns für Ihr Vertrauen und garantieren Ihnen ein qualitativ hoch- wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
-
Seite 4: Allgemeine Hinweise
Montageanleitung vertraut. Eine Nichtbeachtung der Montageanleitung bzw. ein falscher Einbau der Produkte führt zum Verlust sämtlicher Garantie- und Gewährleistungsansprüche. Für Folgeschäden übernimmt Reflexa keine Haftung! Zielgruppe Die Montageanleitung richtet sich an qualifizierte Personen, die über versierte Kenntnisse in folgenden Bereichen verfügen: »... -
Seite 5: Arbeitsplatzsicherung
Schrägrollladen AsyRoll Arbeitsplatzsicherung Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transport- mittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahr- verhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Verpackungen sind vor Nässe zu schützen. Eine aufgeweichte Verpackung kann sich lösen und zu Unfällen führen. -
Seite 6: Verwendung
Verwendungszweck eingesetzt werden. Veränderungen wie An- und Um- bauten, welche nicht vom Hersteller vorgesehen sind, dürfen nur mit schriftlicher Genehmigung von Reflexa vorgenommen werden. Zusätzliche Belastungen unserer Produkte durch angehängte Gegenstände oder durch Seilabspannung können zu Beschädigungen führen und sind daher nicht zulässig. - Seite 7 Schrägrollladen AsyRoll Probelauf Beim ersten Ausfahren darf sich niemand im oder unter dem Fahrbereich be- finden. Die Befestigungsmittel sind nach dem ersten Bedienen einer optischen Kontrolle zu unterziehen. Für Probeläufe niemals Automatiksteuerungen oder Schalter benutzen, wenn das Produkt nicht im Blickfeld des Bedieners liegt (Gefahr des unbeabsichtigten Anlaufes).
- Seite 8 2 Installation und Montage Hinweise zur Übergabe Alle Bedienungsanleitungen, sowie die Montage- und Einstellanleitungen der Motor-, Schalter- und Steuerungshersteller sind mit einer Einweisung dem Nutzer zu übergeben. Er ist umfassend über die Sicherheits- und Nutzungshinweise des Produktes aufzuklären. Bei Nichtbeachtung und Fehlbedienung kann es zu Schäden am Produkt und zu Unfällen / Personenschäden kommen.
-
Seite 9: Installation Und Montage

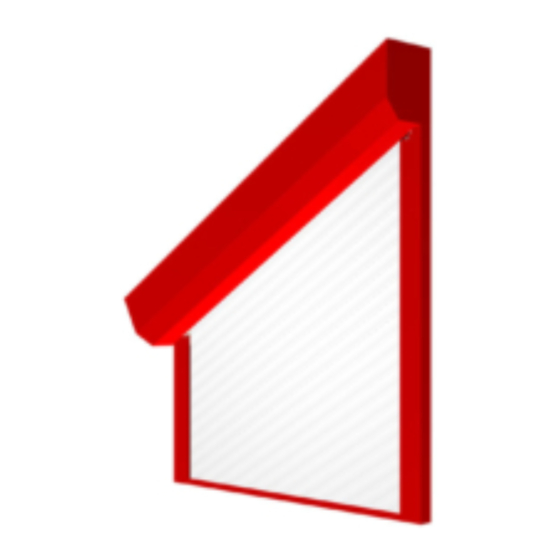

Schrägrollladen AsyRoll Installation und Montage Lieferumfang Abb. 1: AsyRoll Je nach Ausführung ist folgendes enthalten: » Kasten inkl. Behang » Führungsschienen » Querschiene » 2 Winkel zur Befestigung der Querschiene (optional) » Eingebauter Funkempfänger (optional) » Funksender (optional) » Befestigungsmaterial »... -
Seite 10: Montagehilfsmittel
2 Installation und Montage Montagehilfsmittel Bitte legen Sie vor Beginn der Montage folgende Montagehilfsmittel bereit: » Akkuschrauber mit Kreuzschlitzeinsatz » Metallbohrer Größe 3,5 mm (abhängig vom Montagematerial) » Maßband » 7 ´ e r Gabelschlüssel » 10‘er Torx-Einsatz Vor Beginn der Montage ist zu prüfen, ob das gelieferte Zubehör in Art und Anzahl mit der Bestellung übereinstimmen und ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenen Befestigungsuntergrund übereinstimmen. -
Seite 11: Montagevorbereitung
Schrägrollladen AsyRoll Montagevorbereitung » Prüfen, ob das Befestigungsmaterial für die Montagesituation und den vor- handenen Montageuntergrund geeignet ist. Standardlieferungen beinhalten nur das in den Lieferpapieren aufgelistete Standardbefestigungsmaterial. Herstellervorgaben von Dübel- und Befestigungsmaterialien sind dringend anzuwenden. » Die gelieferte Ware ist nach Lieferscheinangaben auf die Stückzahl, Größe und Oberfläche zu überprüfen. - Seite 12 2 Installation und Montage Montage ohne PV-System Führungsschienen aufschieben Führungsschiene hohe Seite auf den Steckzapfen bündig aufschieben. Abb. 4: Führungsschiene niedere Seite auf den Steckzapfen bündig aufschieben. 2.4.1 Abb. 5:...
- Seite 13 Schrägrollladen AsyRoll Montage mit PV-System Führungsschiene auf den Steckzapfen bündig aufschieben. Anschließend Abdeckblende entfernen. Abb. 6: Abb. 7: Bohrungen an Befestigungsprofil anbringen und Anlage an Untergrund ver- schrauben. Abdeckblende wieder montieren. Abb. 8: Abb. 9:...
- Seite 14 2 Installation und Montage Querschienenmontage bei Befestigung seitlich in den Führungs- schienen Bei der Ausführung Querschienenbefestigung bündig mit den Führungsschienen wird die Querschiene bündig mit der Unterkante der Führungsschienen befestigt. Die Querschiene ist auf das Lichtmaß zwischen den Führungsschienen zuge- schnitten.
-
Seite 15: Funktionskontrolle
Schrägrollladen AsyRoll Abb. 11: Montage Anlage vor der Fensteröffnung positionieren und ausrichten. Vorgegebenen Neigungswinkel einhalten und senkrechte Lage der Führungsschienen beachten. Führungsschienen und Rollladenkasten an den vorgebohrten Punkten be- festigen. Querschiene bündig mit Unterkante Führungsschienen nach hinten zum Fenster- stock befestigen. Panzer abfahren und Kasten an den vorgesehenen Bohrungen nach hinten befestigen. - Seite 16 2 Installation und Montage Einweisung Der Rollladen ist ein Vorbauelement. Blenden und Führungsschienen müssen für Revisionsarbeiten jederzeit frei zugänglich und demontierbar sein. Kasten und Schienen dürfen nicht eingeputzt werden. » Kunde in die Funktion und Arbeitsweise des Produktes einweisen. » Qualitätszertifikat, Bedienungs- und Wartungsanleitung übergeben. Elektroanschluss und Installation müssen von einem örtlich zugelassenen Fach betrieb durchgeführt werden.
-
Seite 17: Nach Der Montage
Schrägrollladen AsyRoll Nach der Montage Einweisung Funktionsweise Der Fachhändler und/oder der ausführende Montagebetrieb hat das beiliegende Übergabeprotokoll auszufüllen. Es muss vom ausführenden Monteur, als auch vom Endverbraucher gegengezeichnet werden. Das Übergabeprotokoll ist durch den Fachhändler aufzubewahren und im Scha- densfall dem Hersteller auf Verlangen vorzulegen. Allgemeines zu Rollläden Um die Rollläden sicher zu bedienen, muss das Blickfeld zum Produkt frei sein. - Seite 18 3 Nach der Montage Betätigung mit Dreh- oder Tastschalter » Durch Drücken und Halten der entsprechenden Taste (AUF oder AB) oder Drehen und Halten des Schaltknebels (LINKS oder RECHTS) bewegt sich der Rollladen in die gewählte Richtung. » Durch Loslassen der Taste oder des Knebels stoppt der Rollladen.
-
Seite 19: Sicherheit (Ce-Konformität)
Schrägrollladen AsyRoll Besonders wichtig Kinder von Bedienelementen fernhalten! » Lassen Sie Kinder nicht mit den Bedienelementen wie z. B. Funk-Handsender oder Schalter des Rollladens spielen. » Funk-Handsender sind von Kindern fernzuhalten. Abb. 19: Sicherheit (CE-Konformität) Der AsyRoll erfüllt die Anforderungen der in der beiliegenden Leistungserklärung (Punkt 5.1) angegebenen Windklasse. - Seite 20 4 Wartung und Pflege Reinigung des Produkts Um eine lange Lebensdauer zu gewährleisten empfehlen wir Ihnen, die Oberfläche des Produktes regelmäßig, jedoch mindestens einmal pro Jahr, zu reinigen. » Keine Hochdruckreiniger, Scheuermittel oder Scheuerschwämme und Lösungsmittel wie z.B. Alkohol oder Benzin verwenden. »...
-
Seite 21: Ersatzteile / Reparatur
Lassen Sie die Reparatur nur von einem Fachbetrieb durchführen. Um die Funktion Ihres Produktes auf Dauer sicherzustellen und um den zugelas- senen Serienzustand nicht zu verändern, dürfen nur Original - Reflexa - Ersatzteile verwendet werden. Wenden Sie sich bei Bedarf an einen Fachbetrieb. -
Seite 22: Wartungsarbeiten
4 Wartung und Pflege Wartungsarbeiten Was ist zu prüfen Häufigkeit der Intervalle Maßnahme Sichtprüfung; bei Defekt austau- schen (einzelner Stab bzw. Panzer 1x pro Jahr gesamter Panzer) Sichtprüfung; Scharnierverhalten Schließverhalten 1x pro Jahr kontrollieren Einlauftrichter 1x pro Jahr Bei Defekt erneuern Auf Funktion und Endlagenab- schaltung prüfen;... - Seite 23 Schrägrollladen AsyRoll Notizen...
-
Seite 24: Anhang
Intended purpose external sun-protection for outdoor use intended use according DIN EN 13659:2004 + A1:2008 intended use according DIN EN 13659:2004 + A1:2008 Hersteller REFLEXA-WERKE Albrecht GmbH Hersteller REFLEXA-WERKE Albrecht GmbH Manufacturer Silbermannstraße 29 Manufacturer Silbermannstraße 29... -
Seite 25: Konformitätserklärung
Intended purpose external sun-protection for outdoor use intended use according DIN EN 13659:2004 + A1:2008 Eindeutiger Kenncode des Produkttyps Schrägrollladen Hersteller REFLEXA-WERKE Albrecht GmbH Unique identification code of product type asymetric roller shutter Silbermannstraße 29 Manufacturer 89364 Rettenbach Verwendungszweck... -
Seite 26: Übergabeprotokoll
5 Anhang Übergabeprotokoll Übergabeprotokoll Reflexa-Produkte Auftragsnummer 1. Kunde 2. Montageunternehmen Name, Vorname Firma Straße, Hausnummer Straße, Hausnummer PLZ, Ort PLZ, Ort Telefon Telefon 3. Monteur Die Montage erfolgte durch: Name, Vorname REFLEXA-WERKE Silbermannstraße 29 08224 999-0 www.reflexa.de Albrecht GmbH 89364 Rettenbach Fax 08224 999-222 info@reflexa.de... - Seite 27 Schrägrollladen AsyRoll 4. Montierte Reflexa Produkte Raffstore-Typ: Rollladen-Typ: Schrägverschattung-Typ: Markise-Typ: Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. Nähere Hinweise finden Sie in der Montage- und Bedienungsanleitung. Insektenschutz-Typ: Plissee-Typ: Innenjalousie-Typ: Sonstige Produkte: Die Produkte sind ohne Mängel montiert und betriebsbereit. Sonstiges: Dem Kunden wurde das/die oben genannten Produkt/e in seiner Funktionsweise ausführlich erklärt und vorgeführt.
-
Seite 28: Zuhause Wohnfühlen
Zuhause Wohnfühlen Ihr Reflexa Fachhändler:...
