14
2 Installation und Montage
2.3.2 Montage Gurt- und Schnurwickler
Bei Gurt- oder Schnurbedienung: Montage erfolgt im Innenraum!
Gurtbreite:
Gurtstärke:
Gurtlänge:
Gilt nur bei Schnurbedienung:
» Feder auf maximal 1,0–1,5 cm aus dem Fensterrahmen vorstehende Länge
abzwicken.
» Schnur durch Durchführungsfeder fädeln und Durchführungsfeder anschrau-
ben. Bei Unterputzgurtwickler wird das Halbrundgehäuse vor der Gurt-
montage eingegipst.
Die Federdose ist gespannt! Gehen Sie genau nach der hier beschriebenen
Reihenfolge vor.

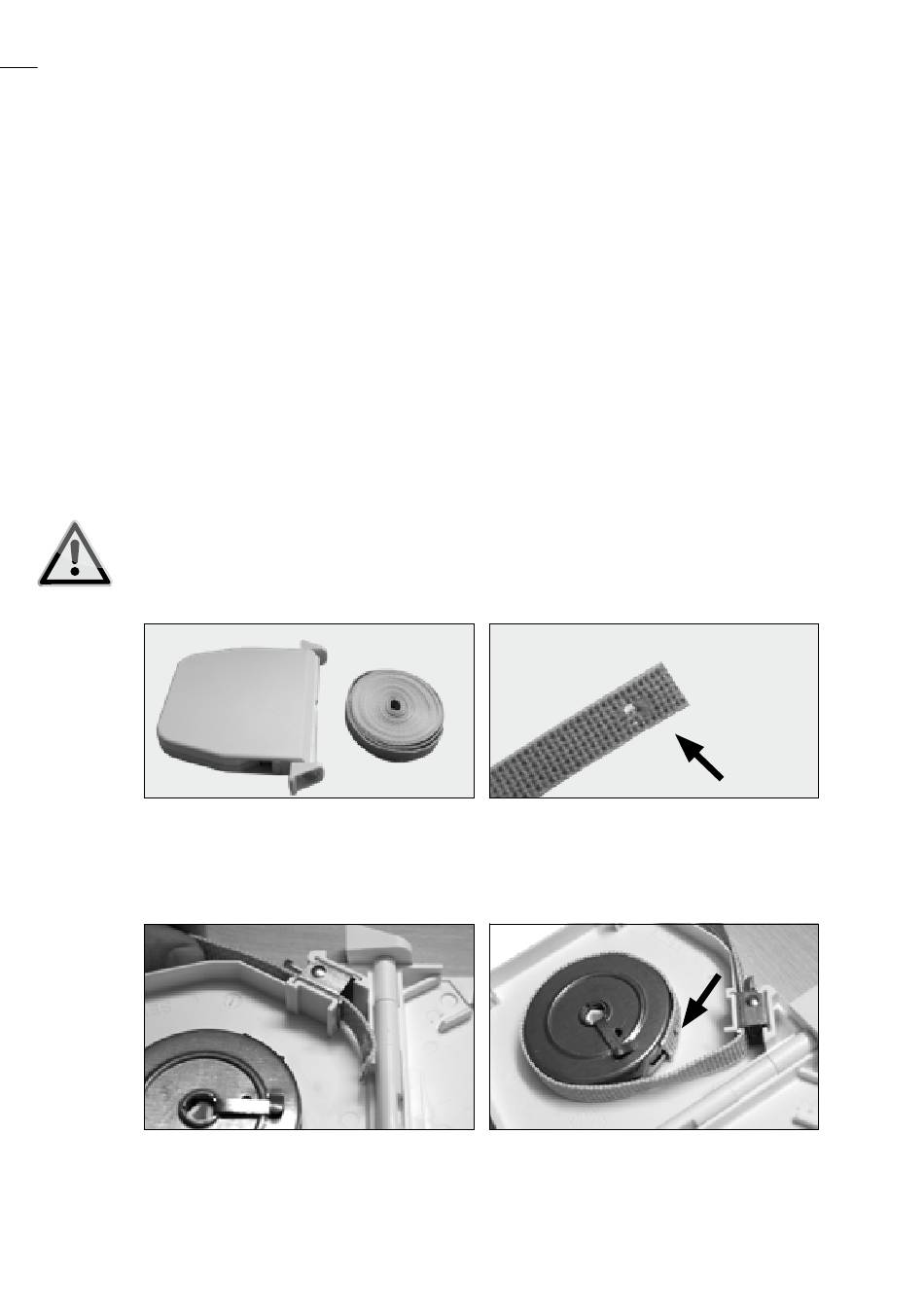

Bild 16
1. Anlieferungszustand (Bild 16): Die zwei Gehäusehälften aufklappen.
2. Den Gurt ca. 2 cm vom Gurtende entfernt lochen (Bild 17).
Bild 18
3. Den Gurt durch den Klemmer fädeln (Bild 18).
4. Den Gurt einmal im Uhrzeigersinn um die Federdose wickeln und in den
max. 15 mm
max. 1,4 mm
Bei heruntergelassenem Rollladenpanzer stollte der Gurt
einmal komplett um die Federdose gewickelt sein (ca. 20 cm).
Bild 17
Bild 19
