12
2 Installation und Montage

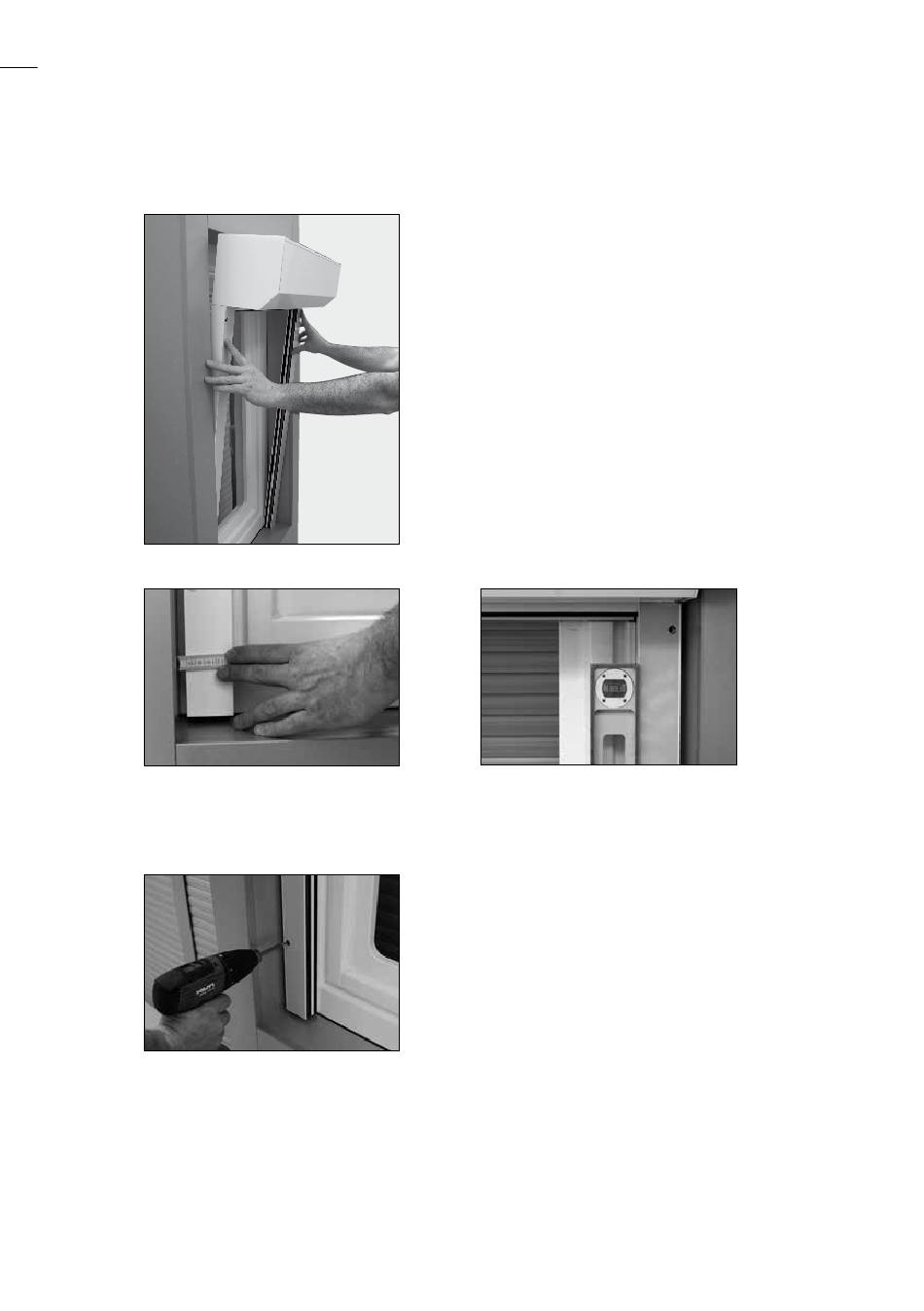

Das Element in die Laibung stellen, ggf. Führungsleisten mit Keilen unterfüttern
bis Kastenelement die gewünschte Höhe erreicht hat.
Bild 10
Bild 11
Kastenelement mittig zur Laibung sowie lot- und winkelgerecht ausrichten
(Bild 11–12).
Bild 13
Durch die Befestigungsbohrungen der Führungsschienen wird das Element an
den Fensterrahmen verschraubt (Bild 13).
Die oberste Befestigungsbohrung fixiert zusätzlich den Lagerschalenzapfen, um
ein Kippen des Kastens zu verhindern.
Kastenelement an den Fensterrahmen drücken,
hierbei auf Kabel, Gurt oder Schnur achten, so
dass diese nicht eingeklemmt werden (Bild 10).
Bild 12
