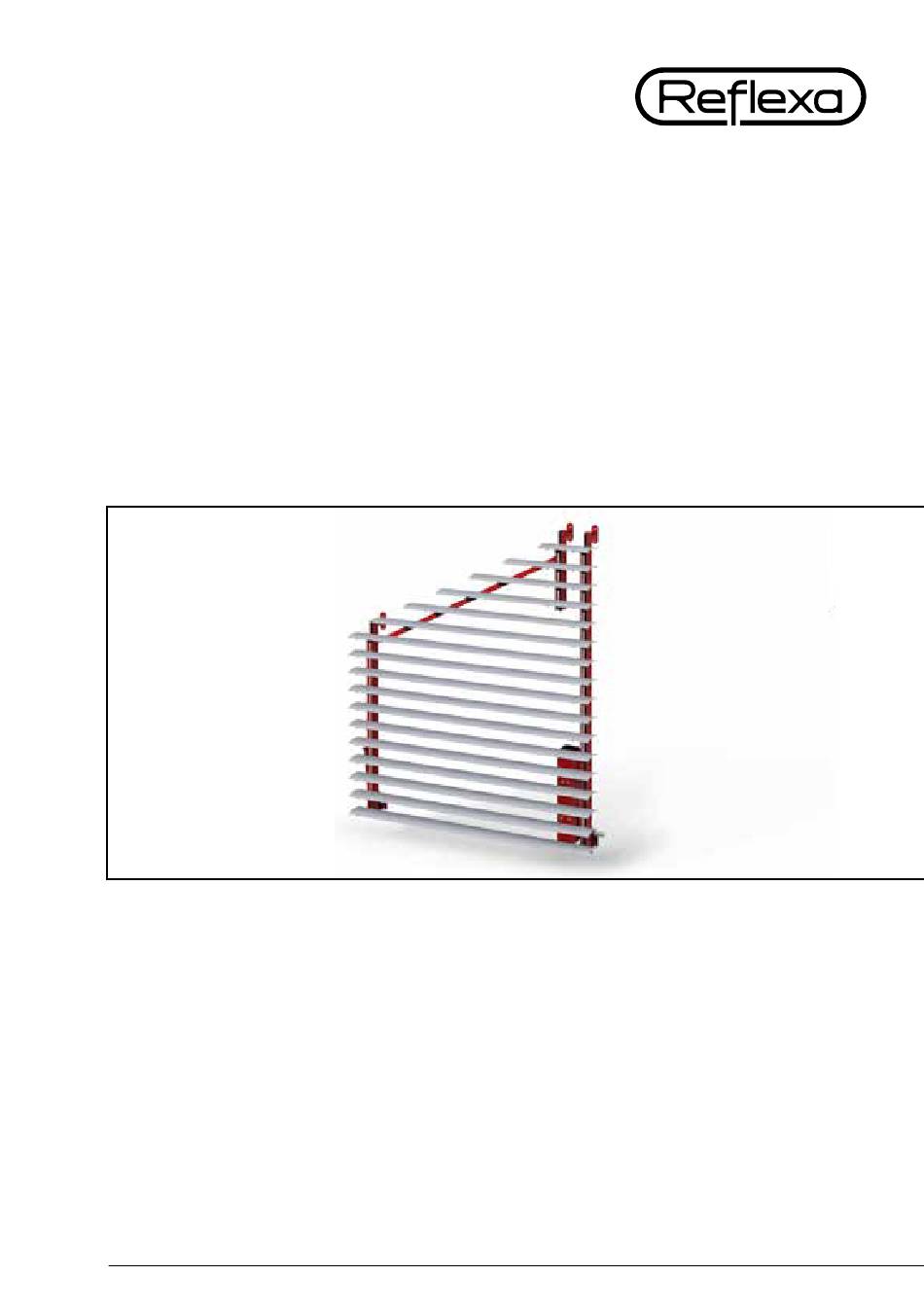

- Seite 1 Raffstore / Jalousie Rollladen Schrägverschattung Markise / Markisendach Wintergartenmarkise Insektenschutz Plissee Montage- und Bedienungsanleitung Lamellensystem WendoFlex Zum späteren Gebrauch aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise Sicherheitshinweise ............4 1.2 Arbeitsplatzsicherung. - Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produkts aus dem Hause Reflexa. Wir bedanken uns für Ihr Vertrauen und garantieren Ihnen ein qualitativ hoch- wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
-
Seite 4: Allgemeine Hinweise
Lesen der Montage- und Bedienungsanleitung Bitte machen Sie sich vor der Montage der Produkte mit dem Inhalt der Montageanleitung vertraut. Eine Nichtbeachtung der Montageanleitung bzw. ein falscher Einbau der Produkte führt zum Verlust sämtlicher Garantie- und Gewährleistungsansprüche. Für Folgeschäden übernimmt Reflexa keine Haftung! -
Seite 5: Arbeitsplatzsicherung
Lamellensystem WendoFlex Zielgruppe Die Montageanleitung richtet sich an qualifizierte Personen, die über versierte Kenntnisse in folgenden Bereichen verfügen: » Arbeitsschutz, Betriebssicherheit und Unfallverhütungsvorschriften » Umgang mit Leitern und Gerüsten » Handhabung und Transport von langen, schweren Bauteilen » Umgang mit Werkzeugen und Maschinen »... -
Seite 6: Verwendung
Verwendungszweck eingesetzt werden. Veränderungen wie An- und Um- bauten, welche nicht vom Hersteller vorgesehen sind, dürfen nur mit schrift licher Genehmigung von Reflexa vor genommen werden. Zusätzliche Belastungen unserer Produkte durch angehängte Gegenstände oder durch Seilabspannung können zu Beschädigungen führen und sind daher nicht zulässig. - Seite 7 Lamellensystem WendoFlex Probelauf Beim ersten Ausfahren darf sich niemand im oder unter dem Fahrbereich be- finden. Die Befestigungsmittel sind nach dem ersten Bedienen einer optischen Kontrolle zu unterziehen. Für Probeläufe niemals Automatiksteuerungen oder Schalter benutzen, wenn das Produkt nicht im Blickfeld des Bedieners liegt (Gefahr des unbeabsichtigten Anlaufes).
- Seite 8 2 Installation und Montage Hinweise zur Übergabe Alle Bedienungsanleitungen, sowie die Montage- und Einstellanleitungen der Motor-, Schalter- und Steuerungshersteller sind mit einer Einweisung dem Nutzer zu übergeben. Er ist umfassend über die Sicherheits- und Nutzungshinweise des Produktes aufzuklären. Bei Nichtbeachtung und Fehlbedienung kann es zu Schäden am Produkt und zu Unfällen / Personenschäden kommen.
-
Seite 9: Installation Und Montage

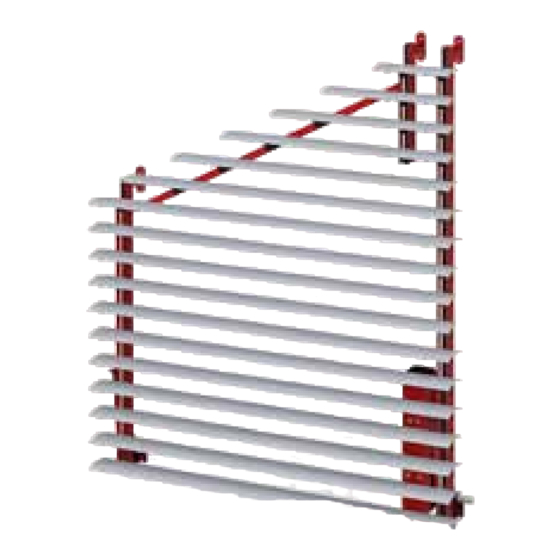

Lamellensystem WendoFlex Installation und Montage Lieferumfang Abbildung: WendoFlex 80 Je nach Ausführung ist folgendes enthalten: Die Stückzahlen erhalten Sie aus der beigefügten Montagezeichnung. » Hauptaussteller » Zusatzaussteller » Diagonalaussteller » Lamellen » Motorkonsole, vormontiert auf Hauptaussteller oder Getriebevorrichtung » Lagerhalter und / oder Rundabstandshalter »... -
Seite 10: Montagehilfsmittel
2 Installation und Montage Montagehilfsmittel Bitte legen Sie vor Beginn der Montage folgende Montagehilfsmittel bereit: » Akkuschrauber mit Kreuzschlitzeinsatz » Metallbohrer Größe 3,5 mm (abhängig vom Montagematerial) » Maßband » CAD - Zeichnungen Vor Beginn der Montage ist zu prüfen, ob das gelieferte Zubehör in Art und Anzahl mit der Bestellung übereinstimmen und ob die bei der Bestellung gemachten Angaben über den Befestigungsuntergrund mit dem tatsächlich vorgefundenen Befestigungs untergrund übereinstimmen. -
Seite 11: Montagevorbereitung
Lamellensystem WendoFlex Montagevorbereitung » Prüfen, ob das Befestigungsmaterial für die Montagesituation und den vor- handenen Montageuntergrund geeignet ist. Standardlieferungen beinhalten nur das in den Lieferpapieren aufgelistete Standardbefestigungsmaterial. Herstellervorgaben von Dübel - und Befestigungsmaterialien sind dringend anzuwenden. » Die gelieferte Ware ist nach Lieferscheinangaben auf die Stückzahl, Größe und Oberfläche zu überprüfen. - Seite 12 2 Installation und Montage 3. Haltewinkel (1) an den senkrechten Aussteller anbringen und im Anschluss die Diagonalaussteller (2) montieren. 4. Darauf werden die schwenkbaren Lamellenhalter (3) befestigt. Diese müssen beim Anbringen der Lamellen ausgerichtet werden. Befestigung Diagonalaussteller M 6x 20 M 6 x 12 Scheibe Mutter...
- Seite 13 Lamellensystem WendoFlex Bei Motorbedienung: Alle Lagerhalter bzw. die Wendewelle müssen in einer Flucht stehen. Bei Nischenmontage muss/müssen die Wendewelle(n) vor der Montage der Hauptaussteller durch die Lagerhalter geschoben werden. Motordeckel abschrauben, Motor anlaufen lassen (ca. 5 Umdrehungen), Wendewelle (a) in den Motor schieben und mit Gewinde stift M3 x 6 (b) am Getriebe sichern.
- Seite 14 3 Nach der Montage Prüfkabel anschließen und Schalter auf neutrale Stellung bringen. Die Endlagen vom Motor sind werkseitig nicht eingestellt! Einstellung der Motor-Endlagen bei Motor bedienung: » Taste rot = Lamellen geschlossen » Taste weiß = Lamellen geöffnet » Motor anfahren, Endlagentaster »...
-
Seite 15: Nach Der Montage
Das Übergabeprotokoll ist durch den Fachhändler aufzubewahren und im Scha- densfall dem Hersteller auf Verlangen vorzulegen. Sicherheit (CE-Konformität) Die WendoFlex erfüllt die Anforderungen der in der beiliegenden Leistungs- erklärung (Punkt 5.1) angegebenen Windklasse. Übergabe Erwähnen Sie bei der Übergabe besonders folgende Punkte: »... - Seite 16 4 Wartung und Pflege Verletzungs- und Absturzgefahr! Keine Aufstiegshilfen an Produkt lehnen. Reinigung des Lamellensystems Um eine lange Lebensdauer zu gewährleisten empfehlen wir Ihnen, die Oberfläche des Produktes regelmäßig, jedoch mindestens einmal pro Jahr, zu reinigen. » Keine Hochdruckreiniger, Scheuermittel oder Scheuerschwämme und Lösungsmittel wie z.B.
-
Seite 17: Ersatzteile / Reparatur
Lassen Sie die Reparatur nur von einem Fachbetrieb durchführen. Um die Funktion des Produktes auf Dauer sicherzustellen und um den zugelas- senen Serienzustand nicht zu verändern, dürfen nur Original - Reflexa - Ersatzteile verwendet werden. Wenden Sie sich bei Bedarf an einen Fachbetrieb. -
Seite 18: Problembehebung
4 Wartung und Pflege Problembehebung Probleme ohne Hinweis auf den Fachbetrieb dürfen eigenständig beseitigt werden. Andere Probleme müssen von einem Fachbetrieb beseitigt werden. Problem Mögliche Ursachen Behebung Motorwechsel Motor ist defekt (nur durch Fachbetrieb) neues Verklemmen Motor bauseitig falsch gem. Anschlussplan (nur angeschlossen durch Elektrofachmann) Motor funktioniert nicht... -
Seite 19: Wartungsarbeiten
Lamellensystem WendoFlex Wartungsarbeiten Was ist zu prüfen Häufigkeit der Maßnahme Intervalle Sichtprüfung; bei Defekt austauschen; Lamellen 1x pro Jahr evtl. reinigen prüfen, ob noch Spannung Halteklammern 1x pro Jahr vorhanden; bei Verlust ersetzen prüfen, ob noch beweglich; Lamellenhalter 1x pro Jahr bei Defekt austauschen prüfen, ob Getriebe noch funktional;... -
Seite 20: Anhang
Anhang Leistungserklärung Leistungserklärung Declaration of Performance LENr.: 12600200 Produkt (Typ) Sonnenblende (Wendoflex) Product (Type) sun cover panels (Wendoflex) Verwendungszweck Abschluss außen Verwendungszweck nach DIN EN 13561:2009-01 Intended purpose ending outside intended use according DIN EN 13561:2009-01 Hersteller REFLEXA-WERKE Albrecht GmbH Manufacturer Silbermannstraße 29... -
Seite 21: Konformitätserklärung
Lamellensystem WendoFlex Konformitätserklärung Konformitätserklärung Declaration of conformity Der unten genannte Hersteller erklärt hiermit, dass nachfolgend beschriebene Produkte der genannten Produktgruppe den grundlegenden Sicherheitsanforderungen, Anhang 1 der Maschinenrichtlinien 2006/42/EG und der EU-Bauprodukten- erordnung (305/2011 EU) entsprechen. Diese Erklärung verliert ihre Gültigkeit bei nicht bestimmungsgemäßer Verwendung und bei Änderungen der Anlage bzw. -
Seite 22: Übergabeprotokoll
5 Anhang Übergabeprotokoll Reflexa-Produkte Übergabeprotokoll Reflexa-Produkte Übergabeprotokoll Auftragsnummer Auftragsnummer 1. Kunde 2. Montageunternehmen 1. Kunde 2. Montageunternehmen Name, Vorname Name, Vorname Firma Firma Straße, Hausnummer Straße, Hausnummer Straße, Hausnummer Straße, Hausnummer PLZ, Ort PLZ, Ort PLZ, Ort PLZ, Ort Telefon... - Seite 23 Lamellensystem WendoFlex 4. Montierte Reflexa-Produkte 4. Montierte Reflexa-Produkte Raffstore-Typ: Raffstore-Typ: Rollladen-Typ: Rollladen-Typ: Schrägverschattung-Typ: Schrägverschattung-Typ: Markise-Typ: Markise-Typ: Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n Das/Die Produkt/e wurde/n nach Windwiderstandsklasse/n montiert. montiert. Nähere Hinweise finden Sie in der Montage- und Bedienungsanleitung. Nähere Hinweise finden Sie in der Montage- und Bedienungsanleitung.
-
Seite 24: Zuhause Wohnfühlen
Zuhause Wohnfühlen Ihr Reflexa-Fachhändler:...
