22
2 Installation und Montage

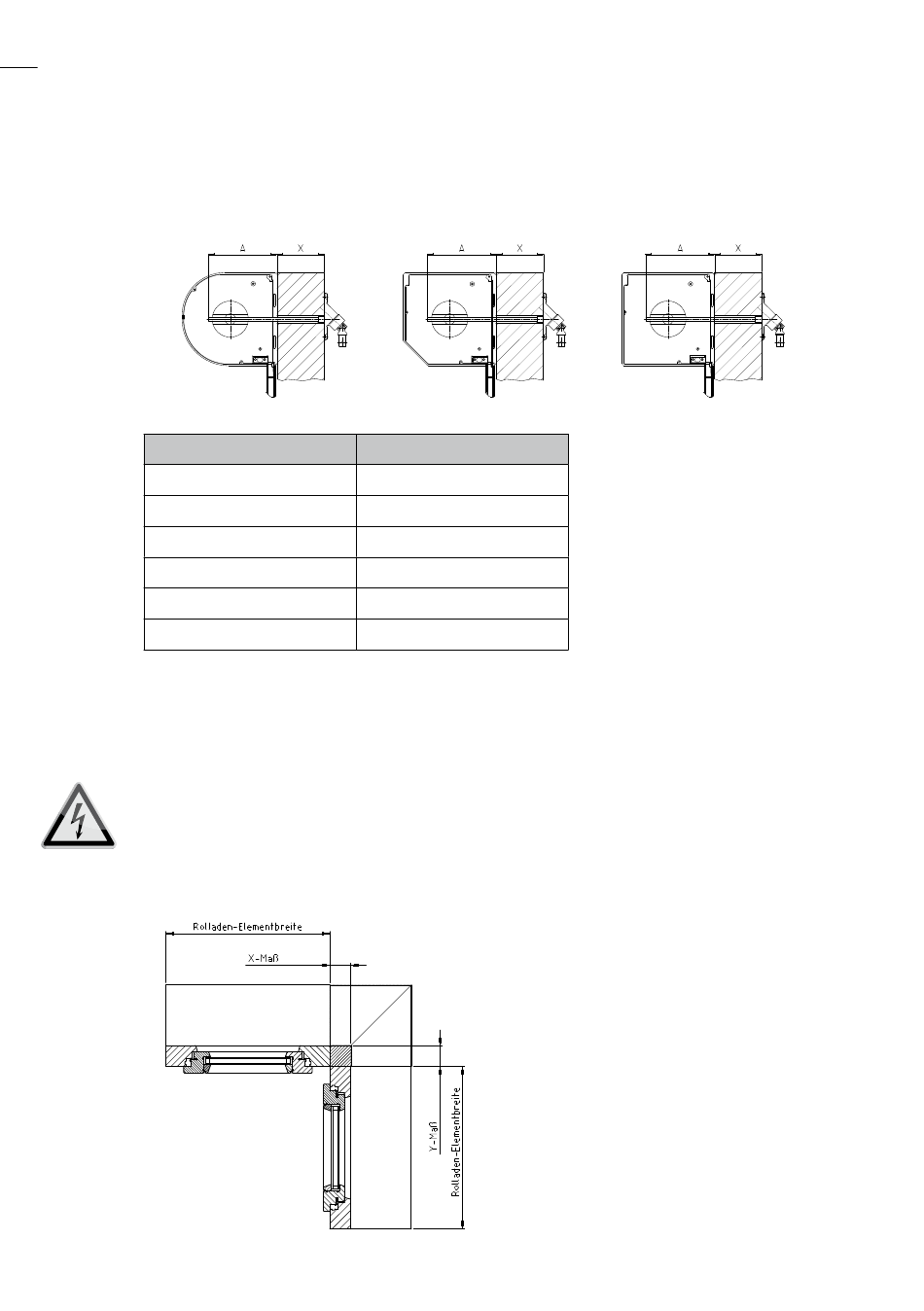

2.3.5 Montage Kurbelbedienung
Vierkantstab des Gelenklagers auf entstehendes Maß (A + X) kürzen.
Gelenklager oder Gelenkplatte einschieben und anschrauben.
Creato
Kastengröße
2.3.6 Elektroantrieb
Der Elektroantrieb ist vom Werk voreingestellt. Bei Veränderungen der Endlagen-
positionen beachten Sie bitte die beigefügte Einstellanleitung des jeweiligen
Motortypen.
Der Motoranschluss muss nach beigefügter Anschlussvorschrift durch
autori siertes Fachpersonal erfolgen!
2.3.7 Gehrungsecke geschweißt
Conturo
100
125
137
150
180
205
A-Maß
91
103
110
125
135
145
Innenmaß X und Y der Gehrungs-
ecke ausmessen, Maß X und Y
auf das Mauer werk übertragen.
Danach den Rollladenkasten
an markierter Stelle montieren.
Geschweißte Gehrungsecke
über Lagerhalterungen schieben.
Gehrungsecke mit Schrauben
bzw. Nieten an den vorgesehenen
Montage löchern befestigen.
Cantero/
Compacto
