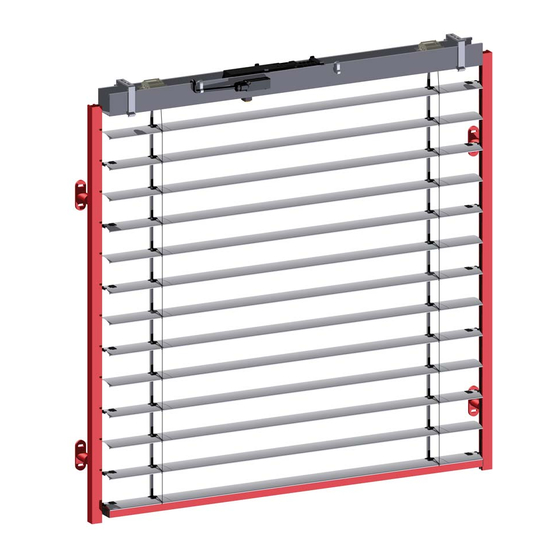

Reflexa EL 60N Montageanleitung
Raffstore mit elektroantrieb und führungsschienen
Vorschau ausblenden
Andere Handbücher für EL 60N:
- Montageanleitung und bedienungsanleitung (24 Seiten) ,
- Montage- und bedienungsanleitung (13 Seiten)
Verwandte Anleitungen für Reflexa EL 60N
Inhaltszusammenfassung für Reflexa EL 60N
- Seite 1 Montageanleitung Raffstore mit Elektroantrieb und Führungsschienen EL 60N / EL 80N / EL 60NF / EL 80NF...
- Seite 2 Die Montage ist ausschließlich durch qualifiziertes Fachpersonal auszuführen! Seite 2 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
-
Seite 3: Montage Vorbereiten
Montage vorbereiten Seite 3 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... - Seite 4 Bei der Montage ist darauf zu achten, dass die Auswahl des Befestigungsmaterials in Abstimmung mit dem jeweiligen Montageuntergrund erfolgt. Seite 4 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
-
Seite 5: Benötigte Werkzeuge
Benötigte Werkzeuge Ø = 13 mm sw 3 TX15 TX25 TX30 Seite 5 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... -
Seite 6: Lieferumfang
6 Bedienungs- und Pflegeanleitung 7 Kabelklemme 8 Hirschmann-Kupplung STAK3 9 Montageset(s) optional 10 Blende 11 Versteifungsbügel optional 12 Verlängerungsstück 13 Schutztülle 14 Trägerkonsole KT optional 15 Trägerkonsole KT mit optional Schlitten Seite 6 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... - Seite 7 Montageset 43000413, 43000415 (optional) 43000413 43000415 Seite 7 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
-
Seite 8: Lieferprogramm Führungsschienenprofile Und Abstandshalter
43000415 Lieferprogramm Führungsschienenprofile und Abstandshalter Typ A, Typ C Typ B Typ T Typ D Typ P Typ E30 Typ X70 Typ A Typ B Typ C Seite 8 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... - Seite 9 Anzahl der Oberschienenträger im Verhältnis zur Anlagenbreite ≤ 1.500 mm ≤ 3.000 mm ≤ 4.500 mm ≤ 6.000 mm Seite 9 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
- Seite 10 Maßbezüge der Trägerelemente Anlagen Typ EL 60N / EL 80N Bei mehr als zwei Trägern diese ausmitteln, jedoch mind. 85 mm neben einer Bandspule. EL 60N, EL 80N Lamellenlänge (in mm) ≤ 740 > 740 Maß B (in mm) mind. 85 mm...
- Seite 11 EL 60NF, EL 80NF • Anlagenhöhe ≤ 2.750 mm Lamellenlänge (in mm) ≤ 650 > 650 Lamellenlänge (in mm) ≤ 800 > 800 Maß B (in mm) Maß B (in mm) mind. 85 mm Seite 11 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
-
Seite 12: Maßbezug X-Maß/Abstandshalter Typ X70
Maßbezug X-Maß/Abstandshalter Typ X70 Das „X-Maß“ beschreibt den Abstand zwischen Montage- untergrund und der Mitte des Raffstorepaketes. Blick 1 Blick 1 70 mm 70 mm Führungsschiene Abstandshalter Montageuntergrund Seite 12 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... -
Seite 13: Maßbezug X-Maß/Abstandshalter Typ A/B/C
45 – 61 mm A2, B2, C2 62 – 81 mm A3, B3 82 –111 mm X-Maß X-Maß A4, B4 112 –160 mm 161–200 mm *siehe Seite 8 Führungsschiene Abstandshalter Montageuntergrund Seite 13 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... - Seite 14 45 – 61 mm A2, B2, C2 62 – 81 mm A3, B3 82 –111 mm X-Maß A4, B4 112 –160 mm X-Maß 161–200 mm *siehe Seite 8 Blick 1 Montageuntergrund Seite 14 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
- Seite 15 Oberschienenträger/Blende anbringen Seite 15 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
-
Seite 16: Raffstorepaket Mit Führungsschiene Mittig Anzeichnen
Raffstorepaket mit Führungsschiene mittig anzeichnen Es ist sicherzustellen, dass während der Montage alle stromführenden Leitungen vom Netz getrennt sind! Achsmaß 15 mm Achsmaß = Bestellmaß – 30 mm Bestellmaß Bestellmaß 15 mm Seite 16 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... - Seite 17 Generelle Position des Oberschienenträgers X-Maß: siehe Seite 12 siehe Seite 10 ff. Bestellmaß X-Maß Blick 2 Blick 1 Blick 1 Blick 2 Seite 17 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
- Seite 18 Generelle Position des Oberschienenträgers 43000413 Seite 18 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
-
Seite 19: Oberschienenträger Montieren
Oberschienenträger montieren Bestellmaß Seite 19 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... - Seite 20 Versteifungsbügel und Bohrung für Kabel auf Blende anzeichnen B: siehe Seite 10 ff. Fensterseite Seite 20 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
-
Seite 21: Bohrungen Für Versteifungsbügel Und Kabel
Bohrungen für Versteifungsbügel und Kabel Ø = 13 mm Seite 21 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... - Seite 22 Versteifungsbügel anbringen Seite 22 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
- Seite 23 Versteifungsbügel anbringen Seite 23 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
- Seite 24 Versteifungsbügel anbringen Seite 24 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
-
Seite 25: Blende Auf Montageuntergrund Mittig Zum Achsmaß Befestigen
Blende auf Montageuntergrund mittig zum Achsmaß befestigen Auf sorgfältige Kabelführung achten. Keine Schlaufen im Antriebs- und Behangbereich. Kabel nicht knicken. mittig zum Achsmaß Seite 25 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... -
Seite 26: Oberschienenträger An Blende/Versteifungsbügel Schrauben
Oberschienenträger an Blende/Versteifungsbügel schrauben Seite 26 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... -
Seite 27: Raffstorepaket Einhängen
Raffstorepaket einhängen Seite 27 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... -
Seite 28: Oberschiene Und Raffstore Vorbereiten
Oberschiene und Raffstore vorbereiten Seite 28 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... - Seite 29 Oberschiene und Raffstore vorbereiten Fenster- bzw. Wandseite beachten Seite 29 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
- Seite 30 Oberschiene und Raffstore vorbereiten Seite 30 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
-
Seite 31: Oberschiene Mit Raffstore In Oberschienenträger Mittig Einhängen
Oberschiene mit Raffstore in Oberschienenträger mittig einhängen ~ 50 cm Seite 31 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... - Seite 32 Oberschiene mit Raffstore in Oberschienenträger mittig einhängen Seite 32 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
- Seite 33 Oberschiene mit Raffstore in Oberschienenträger mittig einhängen Mitte Seite 33 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
-
Seite 34: Optional: Behangkopplung
Optional: Behangkopplung Wellenverbinder Seite 34 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... - Seite 35 Führungsschiene befestigen Seite 35 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
-
Seite 36: Abstandshalter Auf Montageuntergrund Befestigen
Abstandshalter auf Montageuntergrund befestigen Typ T Typ D Typ P Typ E30 Seite 36 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... - Seite 37 3 Stück bis 4.000 mm 4 Stück Achsmaß bis 5.000 mm 5 Stück Achsmaß Blick 1 Blende 75 mm Abstandshalter Blick 1 gleichmäßig verteilen oder 160 mm Führungsschiene Blick 1 Seite 37 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
- Seite 38 Abstandshalter auf Montagegrund befestigen (nur Typ A/B/C) Blick 1 Blick 1 SW 3 Seite 38 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
-
Seite 39: Führungsschiene Einsetzen
Führungsschiene einsetzen EL 60N EL 80N EL 60NF EL 80NF EL 71N Seite 39 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... -
Seite 40: Führungsschiene Horizontal Ausrichten (Abstandshalter Typ X70)
Führungsschiene horizontal ausrichten (Abstandshalter Typ X70) 35 mm Seite 40 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... - Seite 41 Führungsschiene in Abstandshalter Typ X70 einsetzen Seite 41 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
- Seite 42 Führungsschiene in Abstandshalter Typ A/B/C einsetzen Seite 42 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
-
Seite 43: Führungsschiene Horizontal Ausrichten (Abstandshalter Typ A/B/C)
Führungsschiene horizontal ausrichten (Abstandshalter Typ A/B/C) Blick 1 Blick 1 35 mm Seite 43 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... -
Seite 44: Führungsschiene Vertikal Ausrichten (Abstandshalter Typ A/B/C)
Führungsschiene vertikal ausrichten (Abstandshalter Typ A/B/C) X-Maß: siehe Seite 13 X-Maß Blick 1 Blick 1 X-Maß SW 3 Seite 44 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... - Seite 45 Profil Typ P auf Montageuntergrund befestigen siehe auch Seite Seite 45 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
- Seite 46 Profil Typ E30 auf Montageuntergrund befestigen siehe auch Seite Seite 46 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
- Seite 47 Profil Typ E30 auf Montageuntergrund befestigen Für Finger besteht Quetschgefahr Seite 47 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen...
-
Seite 48: Kabel Anschließen
Kabel anschließen Seite 48 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... -
Seite 49: Hirschmann-Kupplung Anschließen
Kupplung zur Zuleitung STAK 3 blau (Null-Leiter) gelb-grün (Schutzleiter) schwarz (Auf-Phase) braun (Ab-Phase) 4 x1,5² (H05RR-F) Stecker zum Motor STAS 3 blau (Null-Leiter) gelb-grün (Schutzleiter) schwarz (Auf-Phase) braun (Ab-Phase) Seite 49 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... -
Seite 50: Kabel In Kabelklemme Einhängen
Kabel in Kabelklemme einhängen Steckverbindung zwischen den beiden Kabelkelemmen einhängen! Seite 50 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... -
Seite 51: Test Und Übergabe
Test und Übergabe Test Beschreibung 1 Befestigungen auf festen Sitz prüfen. 2 Funktionskontrolle (Probelauf) 3 optische Kontrolle der Endlagen Anleitung des ≠ 35 mm Motorenherstellers = 35 mm Seite 51 | 52 Reflexa Montageanleitung, Raffstore mit Elektroantrieb und Führungsschienen... - Seite 52 Albrecht GmbH Silbermannstraße 29 89364 Rettenbach Tel.: +49 (0) 8224 999-0 Fax: +49 (0) 8224 999-222 www.reflexa.de info @ reflexa.de Konfigurieren und bestellen Sie unser umfassendes » Bestellen Sie per interaktivem PDF-Formular. Produktsortiment, Musterartikel und Werbemittel rund um » lückenlose Eingabe dank vordefinierter Eingabefelder die Uhr zu Ihren persönlichen Einkaufskonditionen.
