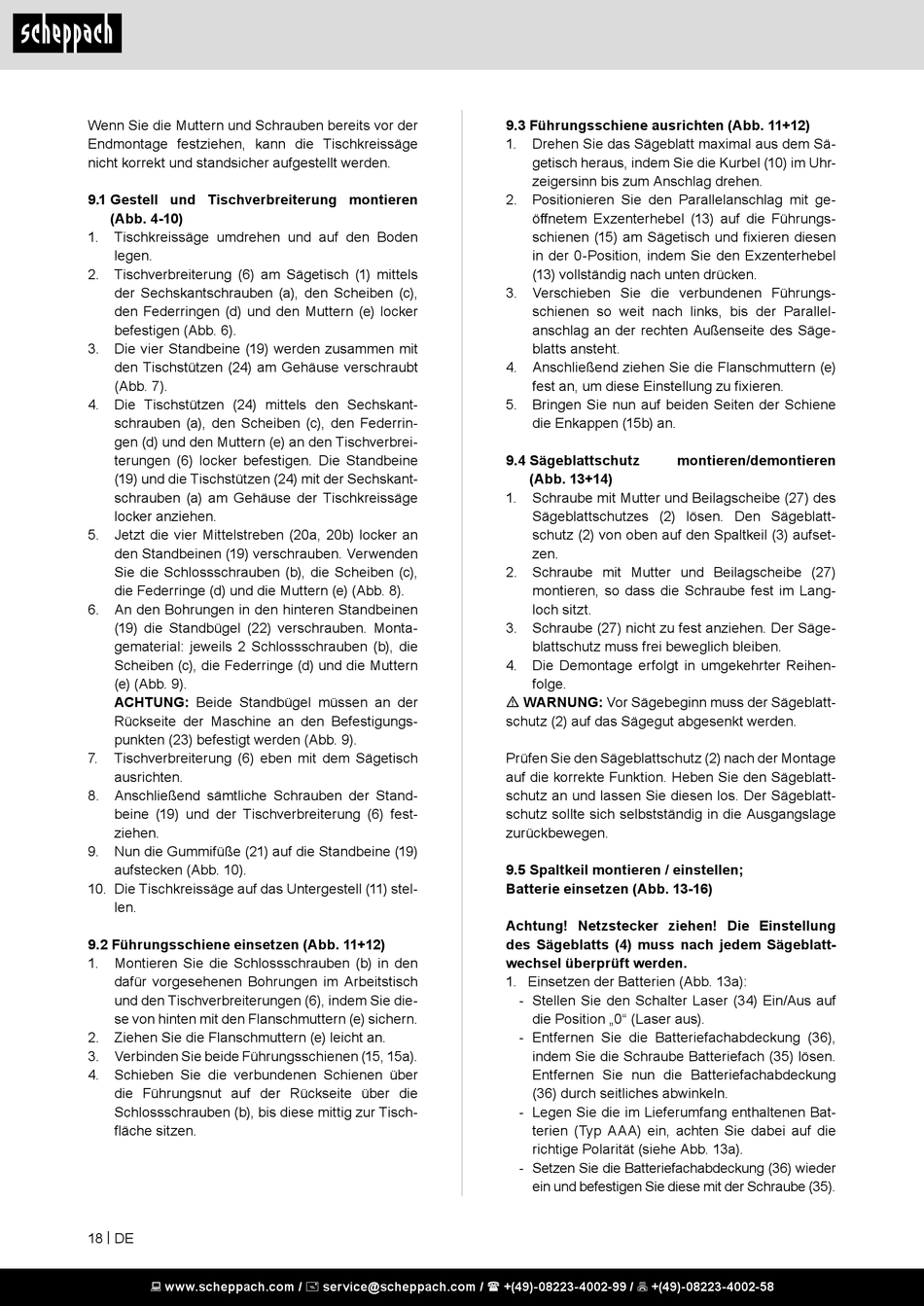

Wenn Sie die Muttern und Schrauben bereits vor der
Endmontage festziehen, kann die Tischkreissäge
nicht korrekt und standsicher aufgestellt werden.
9.1 Gestell und Tischverbreiterung montieren
(Abb. 4-10)
1. Tischkreissäge umdrehen und auf den Boden
legen.
2. Tischverbreiterung (6) am Sägetisch (1) mittels
der Sechskantschrauben (a), den Scheiben (c),
den Federringen (d) und den Muttern (e) locker
befestigen (Abb. 6).
3. Die vier Standbeine (19) werden zusammen mit
den Tischstützen (24) am Gehäuse verschraubt
(Abb. 7).
4. Die Tischstützen (24) mittels den Sechskant-
schrauben (a), den Scheiben (c), den Federrin-
gen (d) und den Muttern (e) an den Tischverbrei-
terungen (6) locker befestigen. Die Standbeine
(19) und die Tischstützen (24) mit der Sechskant-
schrauben (a) am Gehäuse der Tischkreissäge
locker anziehen.
5. Jetzt die vier Mittelstreben (20a, 20b) locker an
den Standbeinen (19) verschrauben. Verwenden
Sie die Schlossschrauben (b), die Scheiben (c),
die Federringe (d) und die Muttern (e) (Abb. 8).
6. An den Bohrungen in den hinteren Standbeinen
(19) die Standbügel (22) verschrauben. Monta-
gematerial: jeweils 2 Schlossschrauben (b), die
Scheiben (c), die Federringe (d) und die Muttern
(e) (Abb. 9).
ACHTUNG: Beide Standbügel müssen an der
Rückseite der Maschine an den Befestigungs-
punkten (23) befestigt werden (Abb. 9).
7. Tischverbreiterung (6) eben mit dem Sägetisch
ausrichten.
8. Anschließend sämtliche Schrauben der Stand-
beine (19) und der Tischverbreiterung (6) fest-
ziehen.
9. Nun die Gummifüße (21) auf die Standbeine (19)
aufstecken (Abb. 10).
10. Die Tischkreissäge auf das Untergestell (11) stel-
len.
9.2 Führungsschiene einsetzen (Abb. 11+12)
1. Montieren Sie die Schlossschrauben (b) in den
dafür vorgesehenen Bohrungen im Arbeitstisch
und den Tischverbreiterungen (6), indem Sie die-
se von hinten mit den Flanschmuttern (e) sichern.
2. Ziehen Sie die Flanschmuttern (e) leicht an.
3. Verbinden Sie beide Führungsschienen (15, 15a).
4. Schieben Sie die verbundenen Schienen über
die Führungsnut auf der Rückseite über die
Schlossschrauben (b), bis diese mittig zur Tisch-
fläche sitzen.
18 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9.3 Führungsschiene ausrichten (Abb. 11+12)
1. Drehen Sie das Sägeblatt maximal aus dem Sä-
getisch heraus, indem Sie die Kurbel (10) im Uhr-
zeigersinn bis zum Anschlag drehen.
2. Positionieren Sie den Parallelanschlag mit ge-
öffnetem Exzenterhebel (13) auf die Führungs-
schienen (15) am Sägetisch und fixieren diesen
in der 0-Position, indem Sie den Exzenterhebel
(13) vollständig nach unten drücken.
3. Verschieben Sie die verbundenen Führungs-
schienen so weit nach links, bis der Parallel-
anschlag an der rechten Außenseite des Säge-
blatts ansteht.
4. Anschließend ziehen Sie die Flanschmuttern (e)
fest an, um diese Einstellung zu fixieren.
5. Bringen Sie nun auf beiden Seiten der Schiene
die Enkappen (15b) an.
9.4 Sägeblattschutz montieren/demontieren
(Abb. 13+14)
1. Schraube mit Mutter und Beilagscheibe (27) des
Sägeblattschutzes (2) lösen. Den Sägeblatt-
schutz (2) von oben auf den Spaltkeil (3) aufset-
zen.
2. Schraube mit Mutter und Beilagscheibe (27)
montieren, so dass die Schraube fest im Lang-
loch sitzt.
3. Schraube (27) nicht zu fest anziehen. Der Säge-
blattschutz muss frei beweglich bleiben.
4. Die Demontage erfolgt in umgekehrter Reihen-
folge.
m WARNUNG: Vor Sägebeginn muss der Sägeblatt-
schutz (2) auf das Sägegut abgesenkt werden.
Prüfen Sie den Sägeblattschutz (2) nach der Montage
auf die korrekte Funktion. Heben Sie den Sägeblatt-
schutz an und lassen Sie diesen los. Der Sägeblatt-
schutz sollte sich selbstständig in die Ausgangslage
zurückbewegen.
9.5 Spaltkeil montieren / einstellen;
Batterie einsetzen (Abb. 13-16)
Achtung! Netzstecker ziehen! Die Einstellung
des Sägeblatts (4) muss nach jedem Sägeblatt-
wechsel überprüft werden.
1. Einsetzen der Batterien (Abb. 13a):
- Stellen Sie den Schalter Laser (34) Ein/Aus auf
die Position „0" (Laser aus).
- Entfernen Sie die Batteriefachabdeckung (36),
indem Sie die Schraube Batteriefach (35) lösen.
Entfernen Sie nun die Batteriefachabdeckung
(36) durch seitliches abwinkeln.
- Legen Sie die im Lieferumfang enthaltenen Bat-
terien (Typ AAA) ein, achten Sie dabei auf die
richtige Polarität (siehe Abb. 13a).
- Setzen Sie die Batteriefachabdeckung (36) wieder
ein und befestigen Sie diese mit der Schraube (35).
