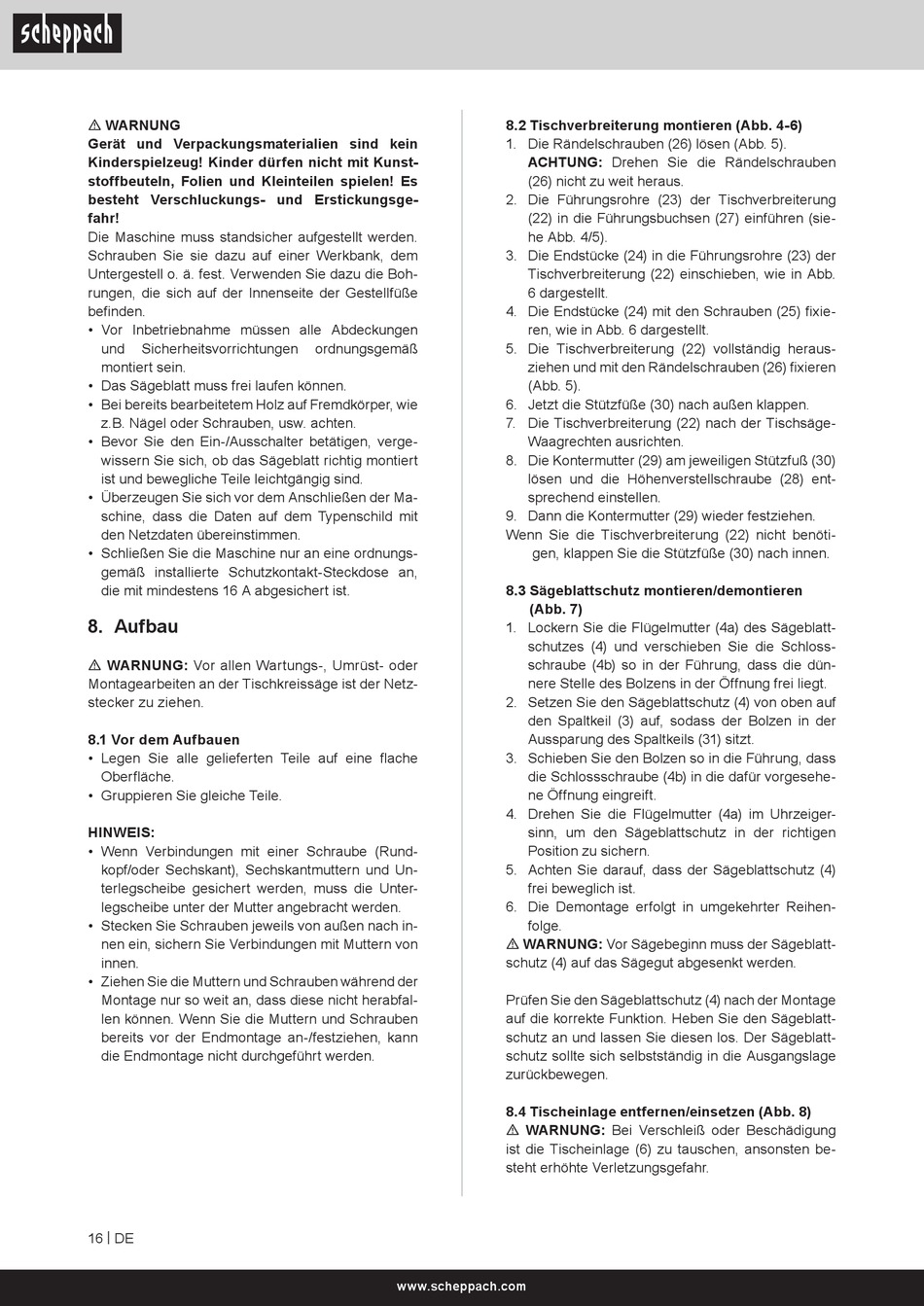

m WARNUNG
Gerät und Verpackungsmaterialien sind kein
Kinderspielzeug! Kinder dürfen nicht mit Kunst-
stoffbeuteln, Folien und Kleinteilen spielen! Es
besteht Verschluckungs- und Erstickungsge-
fahr!
Die Maschine muss standsicher aufgestellt werden.
Schrauben Sie sie dazu auf einer Werkbank, dem
Untergestell o. ä. fest. Verwenden Sie dazu die Boh-
rungen, die sich auf der Innenseite der Gestellfüße
befinden.
• Vor Inbetriebnahme müssen alle Abdeckungen
und Sicherheitsvorrichtungen
montiert sein.
• Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper, wie
z.B. Nägel oder Schrauben, usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigen, verge-
wissern Sie sich, ob das Sägeblatt richtig montiert
ist und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit
den Netzdaten übereinstimmen.
• Schließen Sie die Maschine nur an eine ordnungs-
gemäß installierte Schutzkontakt-Steckdose an,
die mit mindestens 16 A abgesichert ist.

8. Aufbau

m WARNUNG: Vor allen Wartungs-, Umrüst- oder
Montagearbeiten an der Tischkreissäge ist der Netz-
stecker zu ziehen.

8.1 Vor dem Aufbauen

• Legen Sie alle gelieferten Teile auf eine flache
Oberfläche.
• Gruppieren Sie gleiche Teile.
HINWEIS:
• Wenn Verbindungen mit einer Schraube (Rund-
kopf/oder Sechskant), Sechskantmuttern und Un-
terlegscheibe gesichert werden, muss die Unter-
legscheibe unter der Mutter angebracht werden.
• Stecken Sie Schrauben jeweils von außen nach in-
nen ein, sichern Sie Verbindungen mit Muttern von
innen.
• Ziehen Sie die Muttern und Schrauben während der
Montage nur so weit an, dass diese nicht herabfal-
len können. Wenn Sie die Muttern und Schrauben
bereits vor der Endmontage an-/festziehen, kann
die Endmontage nicht durchgeführt werden.
16 | DE
ordnungsgemäß
www.scheppach.com

8.2 Tischverbreiterung montieren (Abb. 4-6)

1. Die Rändelschrauben (26) lösen (Abb. 5).
ACHTUNG: Drehen Sie die Rändelschrauben
(26) nicht zu weit heraus.
2. Die Führungsrohre (23) der Tischverbreiterung
(22) in die Führungsbuchsen (27) einführen (sie-
he Abb. 4/5).
3. Die Endstücke (24) in die Führungsrohre (23) der
Tischverbreiterung (22) einschieben, wie in Abb.
6 dargestellt.
4. Die Endstücke (24) mit den Schrauben (25) fixie-
ren, wie in Abb. 6 dargestellt.
5. Die Tischverbreiterung (22) vollständig heraus-
ziehen und mit den Rändelschrauben (26) fixieren
(Abb. 5).
6. Jetzt die Stützfüße (30) nach außen klappen.
7. Die Tischverbreiterung (22) nach der Tischsäge-
Waagrechten ausrichten.
8. Die Kontermutter (29) am jeweiligen Stützfuß (30)
lösen und die Höhenverstellschraube (28) ent-
sprechend einstellen.
9. Dann die Kontermutter (29) wieder festziehen.
Wenn Sie die Tischverbreiterung (22) nicht benöti-
gen, klappen Sie die Stützfüße (30) nach innen.
8.3 Sägeblattschutz montieren/demontieren
(Abb. 7)
1. Lockern Sie die Flügelmutter (4a) des Sägeblatt-
schutzes (4) und verschieben Sie die Schloss-
schraube (4b) so in der Führung, dass die dün-
nere Stelle des Bolzens in der Öffnung frei liegt.
2. Setzen Sie den Sägeblattschutz (4) von oben auf
den Spaltkeil (3) auf, sodass der Bolzen in der
Aussparung des Spaltkeils (31) sitzt.
3. Schieben Sie den Bolzen so in die Führung, dass
die Schlossschraube (4b) in die dafür vorgesehe-
ne Öffnung eingreift.
4. Drehen Sie die Flügelmutter (4a) im Uhrzeiger-
sinn, um den Sägeblattschutz in der richtigen
Position zu sichern.
5. Achten Sie darauf, dass der Sägeblattschutz (4)
frei beweglich ist.
6. Die Demontage erfolgt in umgekehrter Reihen-
folge.
m WARNUNG: Vor Sägebeginn muss der Sägeblatt-
schutz (4) auf das Sägegut abgesenkt werden.
Prüfen Sie den Sägeblattschutz (4) nach der Montage
auf die korrekte Funktion. Heben Sie den Sägeblatt-
schutz an und lassen Sie diesen los. Der Sägeblatt-
schutz sollte sich selbstständig in die Ausgangslage
zurückbewegen.
8.4 Tischeinlage entfernen/einsetzen (Abb. 8)
m WARNUNG: Bei Verschleiß oder Beschädigung
ist die Tischeinlage (6) zu tauschen, ansonsten be-
steht erhöhte Verletzungsgefahr.
