BATTERIEMODUL INSTALLATION FOREWORD

Batteriemodulvorbereitung vor der Installation

Befolgen Sie die Anweisungen zur Vorbereitung des Batteriemoduls für
die Installation im System.

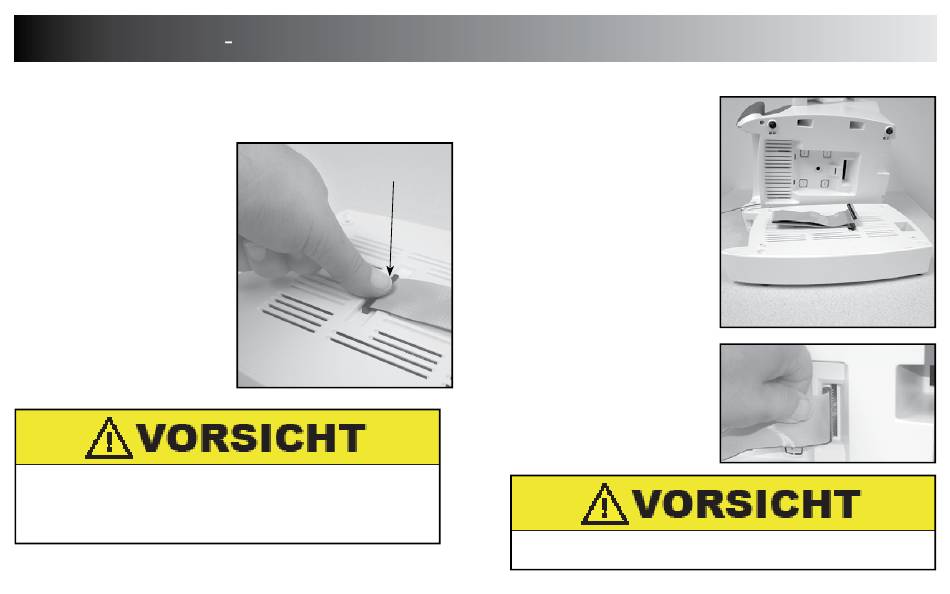

1. Drücken Sie das mit dem Modul
verbundene Flachkabel ein, um
zu garantieren Dass es sicher auf
dem Verbinder sitzt.
Wenn das Flachkabel verdreht wird, passt sich die Pins nicht korrekt
ein. Wenn das System mit falsch ange- schlossenen Pins oder
verdrehtem Flachkabel an die Stromver-sorgung angeschlossen wird,
wird die Steuerelektronik im Batteriemodul zerstört und Es können
Beschädigungen der Internen Komponenten auftreten.
SITZ DES FLACHKABELS
AUF DEM MODUL
8
Installation des Batteriemoduls im System
1. Legen Sie das System auf die
Seite und platzieren Sie das
Modul so, dass die Vorderseite
des Moduls in die gleiche
Richtung zeigt, wie die des
Systems.
2. Installieren Sie das lose Ende
des Flachbandkabels im System.
Überprüfen Sie den korrekten
Sitz des Verbinders im Systems.
Achten Sie darauf, dass das Flachbandkabel flach bleibt (nicht verdreht
wird), wenn System und Modul montiert werden.
Fortgeschrittenes Intelect Batteriemodul Intelect Advanced Battery Module
PLATZIEREN SIE GRUNDSYSTEM
UND MODUL WIE ABGEBILDET
