BATTERIEMODUL INSTALLATION FOREWORD

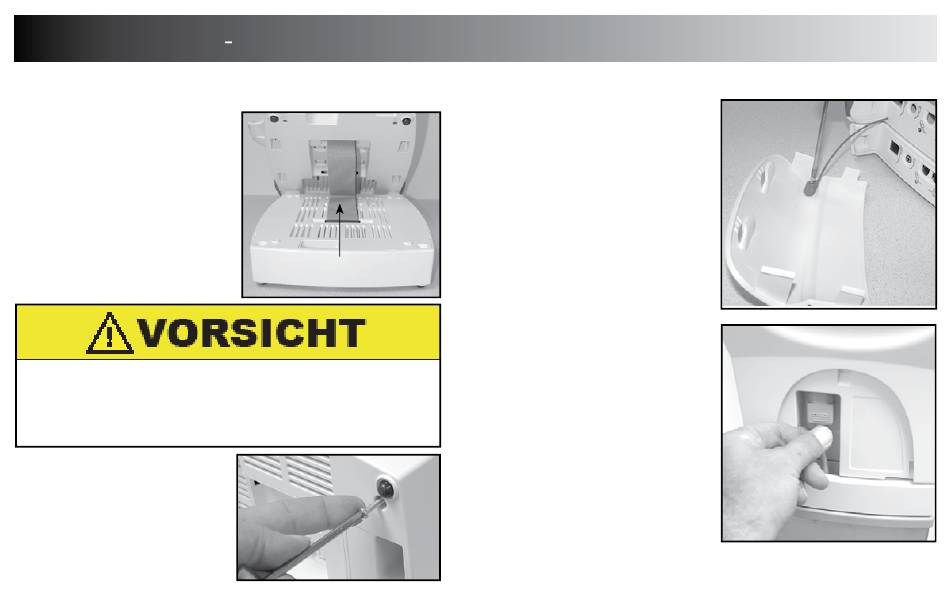

Installation des Batteriemoduls im System (Fortsetzung)
3. Legen Sie das System auf das
Modul. Das Flachbandkabel
muss sich in der abgebildeten
Position befinden.
4. Setzen Sie das System auf
das Modul, wobei die Füße
des Systems sich in die
Moduleinkerbungen einpassen
müssen.
Wenn das Flachbandkabel verdreht wird, passen sich die Stifte nicht
korrekt ein. Wird das System bei unkorrekt eingepassten Stiften
bzw. verdrehtem Flachbandkabel eingeschaltet wird, dann wird die
Steuerelektronik im Batteriemodul zerstört und mögliche Geräteschäden
können die Folge sein. Es können Beschädigungen der internen
Komponenten auftreten.
5. Legen Sie das Modul mit dem
darauf angebrachten System auf
eine Seite
6. Sichern Sie das Modul mit den
4mm x 20 mm Schrauben und
einem Kreuzschraubenzieher Nr. 1
ANMERKUNG: Ziehen Sie die
Schrauben fest, bis sich das System
auf dem Modul nicht mehr bewegt.
FLACHBANDKABEL
WIE ABGEBILDET
7. Setzen Sie die Einheit aufrecht
auf die Arbeitsfläche.
8. Bringen Sie die Schlaufe an der
neuen Frontabdeckung an.
9. Führen Sie das Stromkabel durch
das Batteriemodul in das System
ein.
ANMERKUNG:
Wenn das System mit dem
optionalen Therapie-System-Wagen
ausgestattet sein sollte, entnehmen
Sie die Installationsanweisungen
für das Modul mit Therapie-System-
Wagen bitte dem entsprechenden
Intelect Benutzerhandbuch.
9
