SXV / RXV 450 – 550
2.3.

STEUERUNGEN

2.3.1.

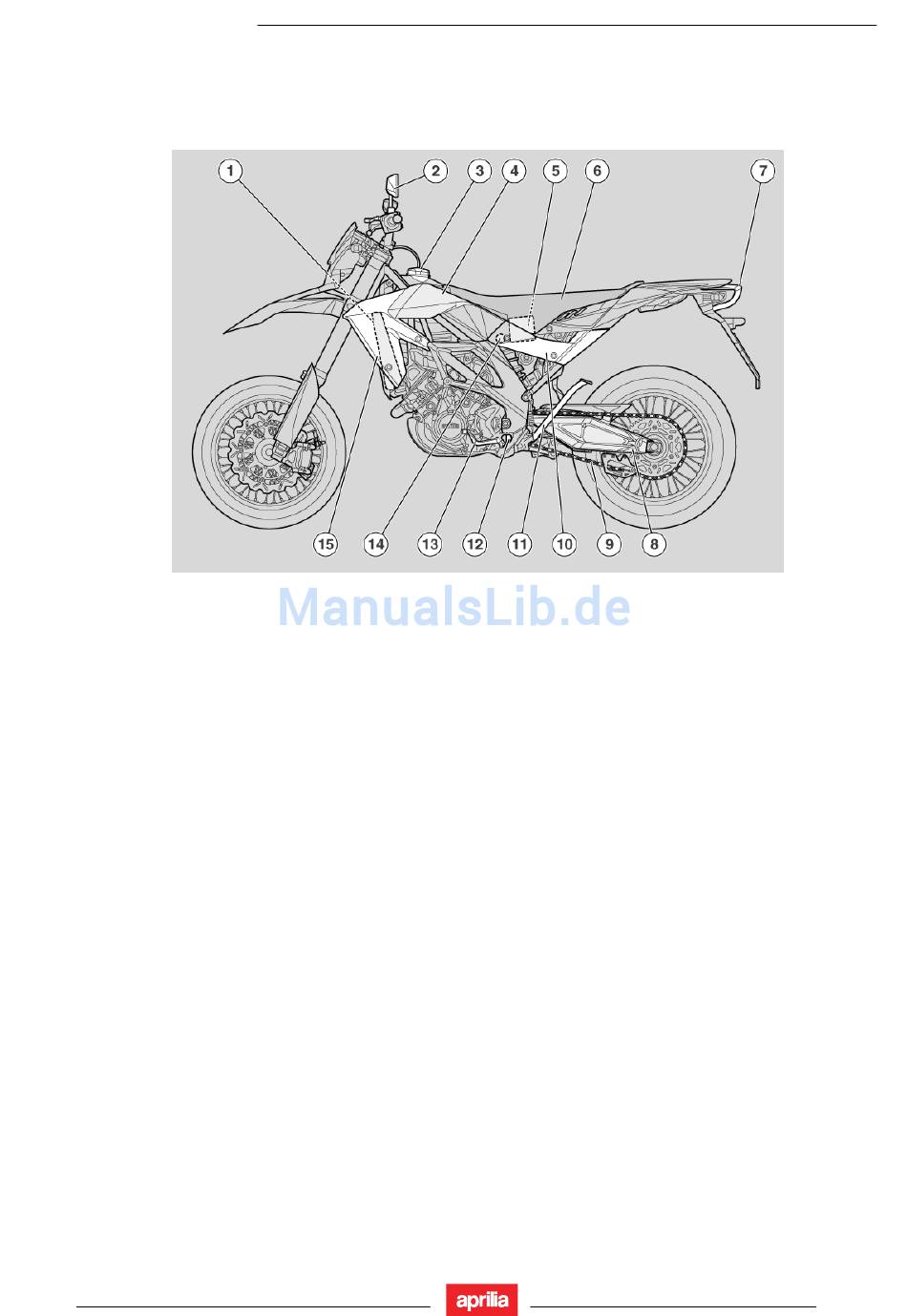

ANORDNUNG DER HAUPTELEMENTE

SXV
Legende:
1. Linker Kühlflüssigkeitskühler
2. Linker Rückspiegel
3. Tankverschluss
4. Kraftstofftank
5. Batterie
6. Sitzbank
7. Rücklicht
8. Hinterradschwinge
9. Antriebskette
10. Hintere seitliche Abdeckung links
11. Seitenständer
12. Linke Fahrerfußraste
13. Schalthebel
14. Fassung für Hauptsicherungen (30A)
15. Vordere seitliche Abdeckng links
EINSATZHINWEISE
2 - 9
