R-Serie V POWERLINK
Temposonics
®
Betriebsanleitung

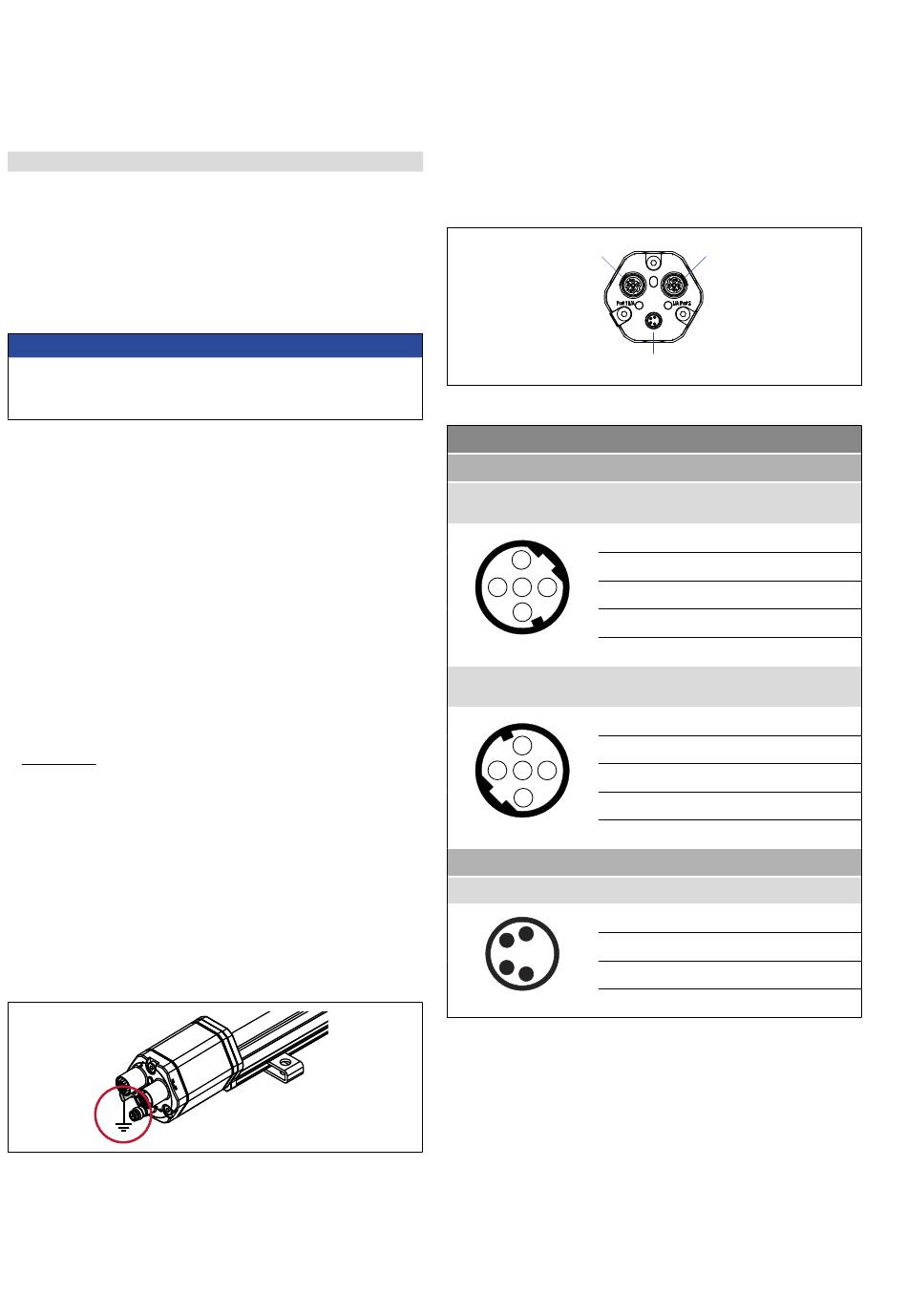

4.7 Elektrischer Anschluss
Einbauort und Verkabelung haben maßgeblichen Einfluss auf die
elektromagnetische Verträglichkeit (EMV) des Sensors. Daher ist
ein fachgerechter Anschluss dieses aktiven elektronischen Systems
und die EMV der Gesamtanlage über geeignete Metallstecker,
geschirmte Kabel und Erdung sicherzustellen. Überspannungen oder
falsche Verbindungen können die Elektronik – trotz Verpolschutz –
beschädigen.
HINWEIS
1. Montieren Sie die Sensoren nicht im Bereich von starken
magnetischen und elektrischen Störfeldern.
2. Sensor niemals unter Spannung anschließen/trennen.
Anschlussvorschriften
• Verwenden Sie niederohmige, paarweise verdrillte und
abgeschirmte Kabel. Legen Sie den Schirm extern in der
Auswerteelektronik auf Erde.
• Legen Sie Steuer- und Signalleitungen räumlich von
Leistungskabeln getrennt und nicht in die Nähe von Motorleitungen,
Frequenzumrichtern, Ventilleitungen, Schaltrelais u.ä..
• Verwenden Sie nur Metallstecker. Legen Sie den Schirm am
Steckergehäuse auf.
• Legen Sie Schirme an beiden Kabelenden großflächig und die
Kabelschellen an Funktionserde auf.
• Halten Sie alle ungeschirmten Leitungen möglichst kurz.
• Führen Sie Erdverbindungen kurz und mit großem Querschnitt aus.
Vermeiden Sie Erdschleifen.
• Bei Potentialdifferenzen zwischen Erdanschluss der Maschine und
Elektronik dürfen über den Schirm keine Ausgleichsströme fließen
Empfehlung:
Verwenden Sie eine Potentialausgleichsleitung mit großem
Querschnitt oder Kabel mit getrennter 2-fach Schirmung, wobei die
Schirme nur auf jeweils einer Seite aufgelegt werden.
• Verwenden Sie nur stabilisierte Stromversorgungen. Halten Sie die
angegebenen Anschlusswerte ein.
Erdung von Profil- und Stabsensoren
Verbinden Sie das Sensorelektronikgehäuse mit der Maschinenmasse.
Erden Sie die Sensortypen RP5 und RH5 über die Erdungslasche
wie in Abb. 24 dargestellt. Der Sensortyp RH5 kann auch über das
Gewinde geerdet werden.
Abb. 24: Erdung über Erdungslasche (z.B. RP5)
Anschlussbelegung
Der Sensor wird direkt an die Steuerung, Anzeige oder andere
Auswertesysteme wie folgt angeschlossen:
Port 1
Abb. 25: Position der Anschlüsse
D56
Signal
Port 1 – M12 Geräte-
buchse (D-codiert)
1
4
5
2
3
Sicht auf Sensor
Port 2 – M12 Geräte-
buchse (D-codiert)
3
2
5
4
1
Sicht auf Sensor
Spannungsversorgung
M8 Gerätestecker
3
4
2
1
Sicht auf Sensor
Abb. 26: Anschlussbelegung
I 18 I
Port 2
MS/ER
NS/RN
Spannungsversorgung
Pin
Funktion
1
Tx (+)
2
Rx (+)
3
Tx (−)
4
Rx (−)
5
Nicht belegt
Pin
Funktion
1
Tx (+)
2
Rx (+)
3
Tx (−)
4
Rx (−)
5
Nicht belegt
Pin
Funktion
1
+12...30 VDC (±20 %)
2
Nicht belegt
3
DC Ground (0 V)
4
Nicht belegt
