5. Elektrischer Anschluss

Einbauort und Verkabelung haben maßgeblichen Einfluss auf
die elektromagnetische Verträglichkeit (EMV) des Sensors.
Daher ist ein fachgerechter Anschluss dieses aktiven elektro-
nischen Systems und die EMV der Gesamtanlage über geeig-
nete Metallstecker, geschirmte Kabel und Erdung sicherzu-
stellen. Überspannungen oder falsche Verbindungen können
die Elektronik – trotz Verpolschutz – beschädigen.
HINWEIS
1. Montieren Sie die Sensoren nicht im Bereich von starken
magnetischen und elektrischen Störfeldern.
2. Sensor niemals unter Spannung anschließen bzw.
trennen.
Anschlussvorschriften
• Verwenden Sie niederohmige, paarweise verdrillte und
abgeschirmte Kabel. Legen Sie den Schirm extern in
der Auswerteelektronik auf Erde.
• Legen Sie Steuer- und Signalleitungen räumlich von
Leistungskabeln getrennt und nicht in die Nähe von
Motorleitungen, Frequenzumrichtern, Ventilleitungen,
Schaltrelais u.ä..
• Verwenden Sie nur Metallstecker. Legen Sie den Schirm
am Steckergehäuse auf.
• Legen Sie Schirme an beiden Kabelenden großflächig
und die Kabelschellen an Funktionserde auf.
• Halten Sie alle ungeschirmten Leitungen möglichst kurz.
• Führen Sie Erdverbindungen kurz und mit großem
Querschnitt aus. Vermeiden Sie Erdschleifen.
• Bei Potentialdifferenzen zwischen Erdanschluss der
Maschine und Elektronik dürfen über den Schirm keine
Ausgleichsströme fließen.
Empfehlung:
Verwenden Sie eine Potentialausgleichsleitung mit großem
Querschnitt oder Kabel mit getrennter 2-fach Schirmung,
wobei die Schirme nur auf jeweils einer Seite aufgelegt
werden.
• Verwenden Sie nur stabilisierte Stromversorgungen.
Halten Sie die angegebenen Anschlusswerte ein.
HINWEIS
Verbinden Sie das Sensorelektronikgehäuse mit der Ma-
schinenmasse. Erden Sie die Sensortypen EP, EL, ER und
EP2 über die Erdungslasche wie dargestellt. Beim Sensor-
typ EH erfolgt dies über das eingeschraubte Gewinde.

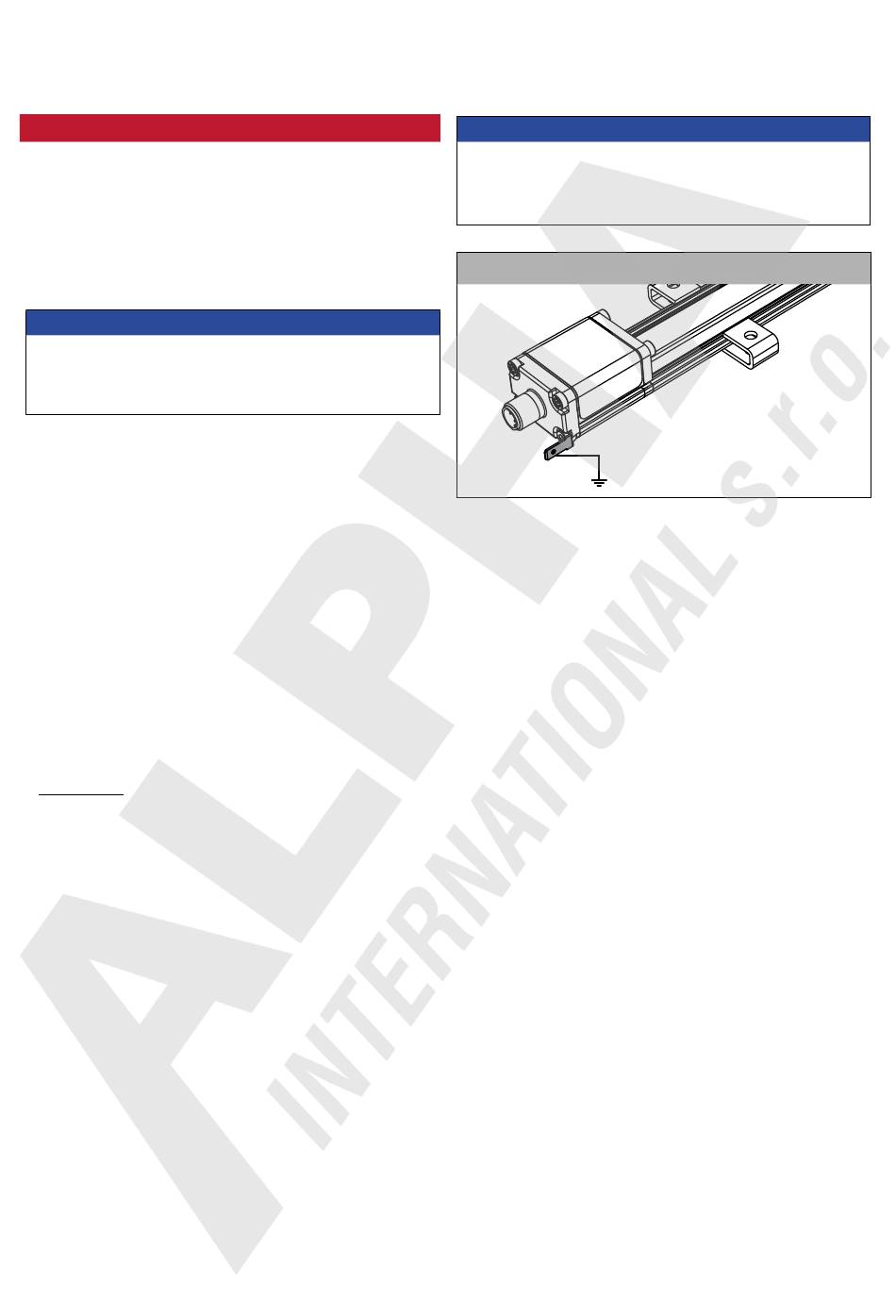

Erdung des Sensors
