6.1.4 Die grafische Benutzeroberfläche (GUI)
Klicken Sie auf das Symbol
der Benutzeroberfläche zu gelangen:

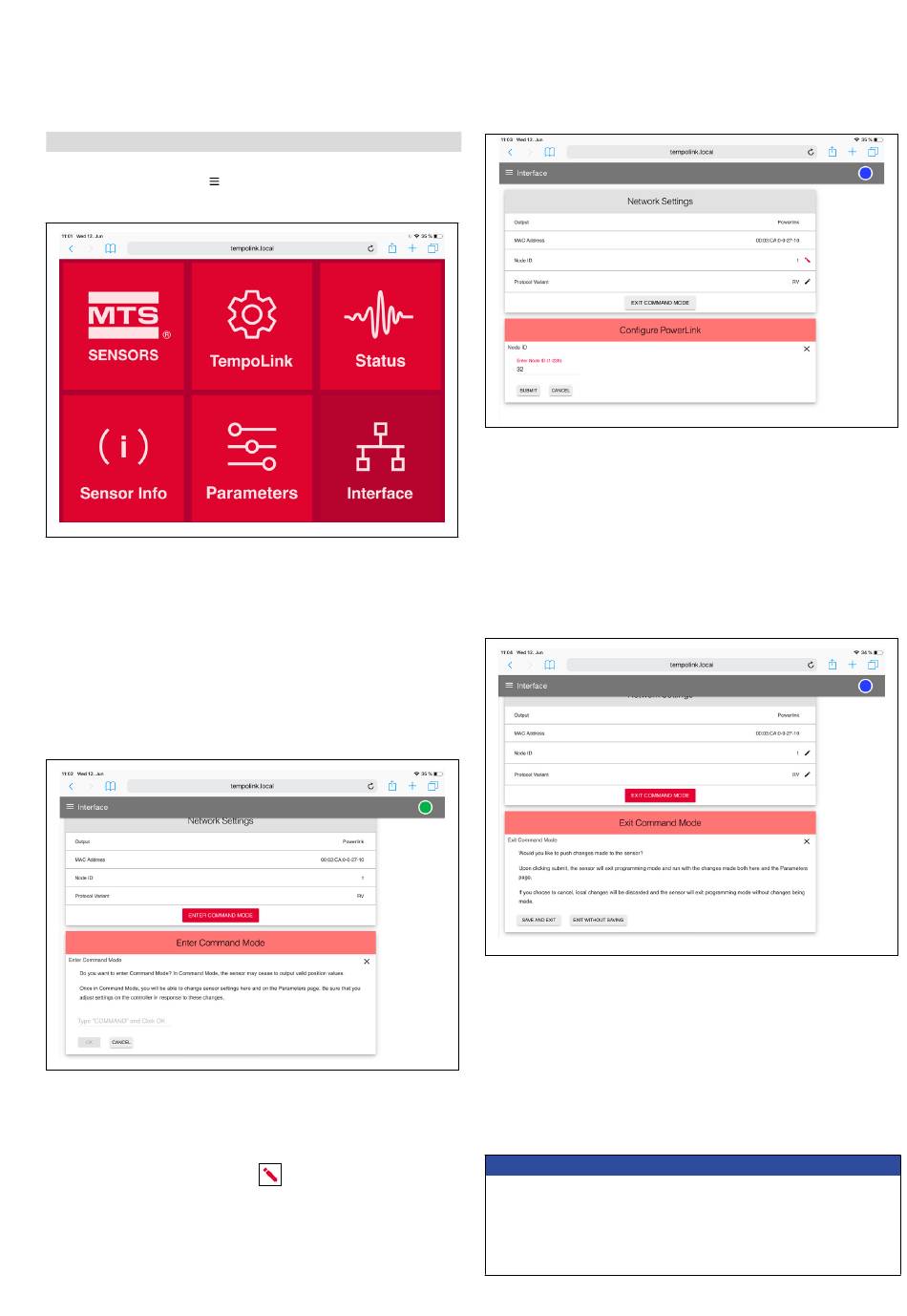

Abb. 36: Hauptmenü der grafischen Benutzeroberfläche
Um die Node-ID des angeschlossenen Sensors zu ändern, wählen Sie
den Menüpunkt Interface (Abb. 36). Interface beinhaltet Informationen
über die Netzwerkeinstellungen des Sensors. Um diese Einstellungen
zu ändern, müssen Sie den „Command Mode" starten. Im „Command
Mode" gibt der Sensor keinen Positionswert aus. Wenn Sie die
Schaltfläche „ENTER COMMAND MODE" klicken, öffnet sich ein
neues Fenster. Geben Sie nach dem Lesen der Information das Wort
COMMAND ein und bestätigen Sie dies durch Klicken der Schaltfläche
OK (Abb. 37).
Abb. 37: Starten des „Command Mode", um Einstellungen des verbundenen
Sensors zu ändern
Nach dem Start des „Command Mode", ändert sich die Farbe der
Verbindungsanzeige rechts oben von grün auf blau. Rechts neben
der Node-ID erscheint ein Stift-Icon
des Stift-Symbols öffnet sich ein neues Fenster zur Konfiguration der
Node-ID. Geben Sie die neue Node-ID des Sensors ein und bestätigen
Sie die Änderung durch Klicken der Schaltfläche SUBMIT. Es sind
nur Werte zwischen 1 und 239 zulässig. Der Wert 240 ist für den
Managing Node reserviert.
links oben, um in das Hauptmenü
(Abb. 38). Durch Klicken
Abb. 38: Änderung der Node-ID des verbundenen Sensors
Nach der Anpassung der Node-ID klicken Sie die Schaltfläche EXIT
COMMAND MODE. Ein neues Fenster zum Beenden des „Command
Mode" öffnet sich (Abb. 39). Klicken Sie auf die Schaltfläche SAVE
AND EXIT, um den „Command Mode" zu verlassen und die geänder-
te Node-ID auf den Sensor zu übertragen. Der Sensor kehrt in den
normalen Betriebsmodus zurück und gibt den aktuellen Positionswert
aus. Nach Beendigung des Command Mode ändert sich die Farbe der
Verbindungsanzeige wieder auf grün.
Abb. 39: Beenden des „Command Mode"
Die anderen Menüpunkte beinhalten folgende Informationen:
TempoLink: Enthält Informationen über den TempoLink
Sensorassistenten
Status:
Enthält aktuelle Informationen über den Sensorstatus
Sensor Info: Enthält Informationen über den angeschlossenen Sensor
Parameters: Enthält Informationen über die Betriebseinstellung des
Sensors
HINWEIS
• Damit die Steuerung mit dem Sensor kommunizieren kann, muss
die Node-ID des Sensors ebenso an der Steuerung eingestellt
werden.
• Lesen Sie die Betriebsanleitung des TempoLink Sensorassistenten
für weitere Informationen zu dem Gerät. (Dokumentennr.: 551986).
