4.6 Austausch des Basissensors
Der Basissensor des Modells RH5 (RH5-B) lässt sich für die Sensor
Designs »M«, »S« und »T« wie in Abb. 22 und Abb. 23 dargestellt
austauschen. Der Sensor kann ausgewechselt werden, ohne den
Hydraulikkreislauf zu unterbrechen.
Basissensor
Rohr mit
innenliegendem Sensorelement
Sensorelektronikgehäuse
1. Lösen Sie die Schrauben.
3 × Innensechskantschraube
M4 (SW 2,5)
2. Ziehen Sie den Basissensor heraus.

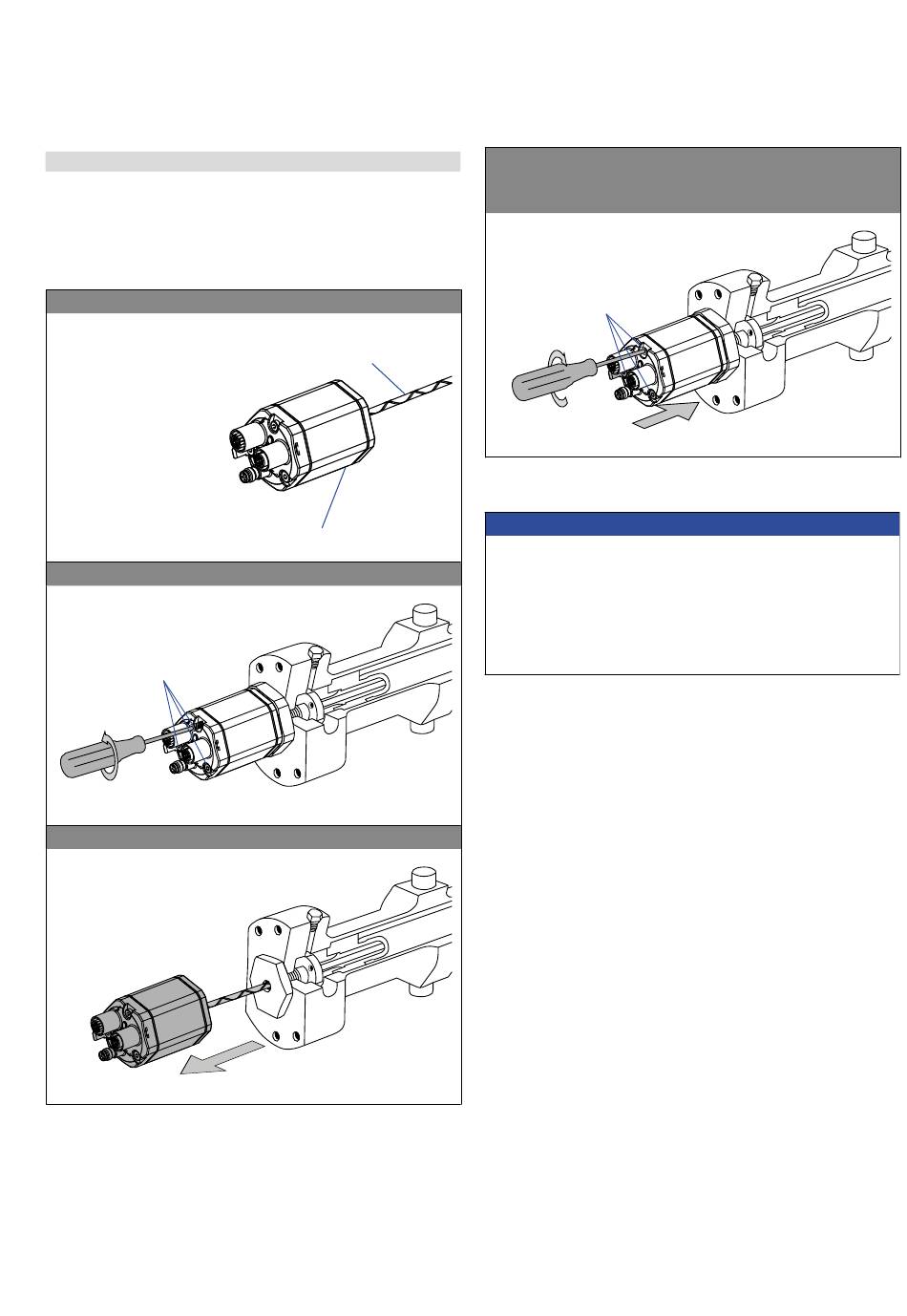

Abb. 22: Austausch des Basissensors am Beispiel eines RH5 Sensors, Teil 1
3. Setzen Sie den neuen Basissensor ein.
Befestigen Sie die Erdungslasche an einer Schraube.
Schrauben Sie den Basissensor fest.
Anzugsmoment
1,4 Nm
Abb. 23: Austausch des Basissensors am Beispiel eines RH5 Sensors, Teil 2
HINWEIS
• Wenn der Basissensor ausgetauscht wird, ist sicherzustellen, dass
keine Feuchtigkeit in den Sensorstab eindringt. Der Sensor kann
dadurch beschädigt werden.
• Sichern Sie die Schrauben des Basissensors vor dem Wieder-
einbau, z.B. mit Loctite 243.
• Falls die R-Serie V ein Vorgängermodell der R-Serie ersetzt, muss
das Kunststoffrohr im Sensorstab entfernt werden.
I 17 I
R-Serie V POWERLINK
Temposonics
®
Betriebsanleitung
