R-Serie V POWERLINK
Temposonics
®
Betriebsanleitung
5. Inbetriebnahme
5.1 Einstieg
Der Positionssensor R-Serie V POWERLINK überträgt Positions- und
Geschwindigkeitswerte über den POWERLINK-Ausgang. POWERLINK
ist eine industrielle Ethernet-Schnittstelle und wird durch die Ethernet
POWERLINK Standardization Group (EPSG) organisiert. Der Sensor
und die entsprechende XDD-Datei (XML Device Description) sind
durch die EPSG zertifiziert.
HINWEIS
Bei der Inbetriebnahme beachten
1. Überprüfen Sie vor dem ersten Einschalten sorgfältig den
sachgerechten Anschluss des Sensors.
2. Positionieren Sie den Magneten im Messbereich des Sensors bei
der ersten Inbetriebnahme und nach dem Austausch des Magneten.
3. Stellen Sie sicher, dass die Sensorsteuerung beim Einschalten
nicht unkontrolliert reagieren kann.
4. Vergewissern Sie sich, dass der Sensor nach dem Einschalten
betriebsbereit ist und sich im Arbeitsmodus befi ndet. Die
Betriebsstatus-LED (Run) leuchtet.
5. Überprüfen Sie die voreingestellten Anfangs- und Endwerte des
Messbereichs (siehe Kapitel 4.4) und korrigieren Sie diese über
die kundenseitige Steuerung.
5.2 LED-Status
Eine Diagnoseanzeige auf dem Deckel des Sensors informiert über den
aktuellen Sensorstatus. Die R-Serie V POWERLINK ist mit drei LEDs
ausgestattet:
• LED zur Statusanzeige (Zustandsanzeige)
• LED für Aktivität der Ethernet-Verbindung (Link Activity) am Port 1
• LED für Aktivität der Ethernet-Verbindung (Link Activity) am Port 2
POWERLINK LED-Status
Status-/Zustandsanzeige
Port 1

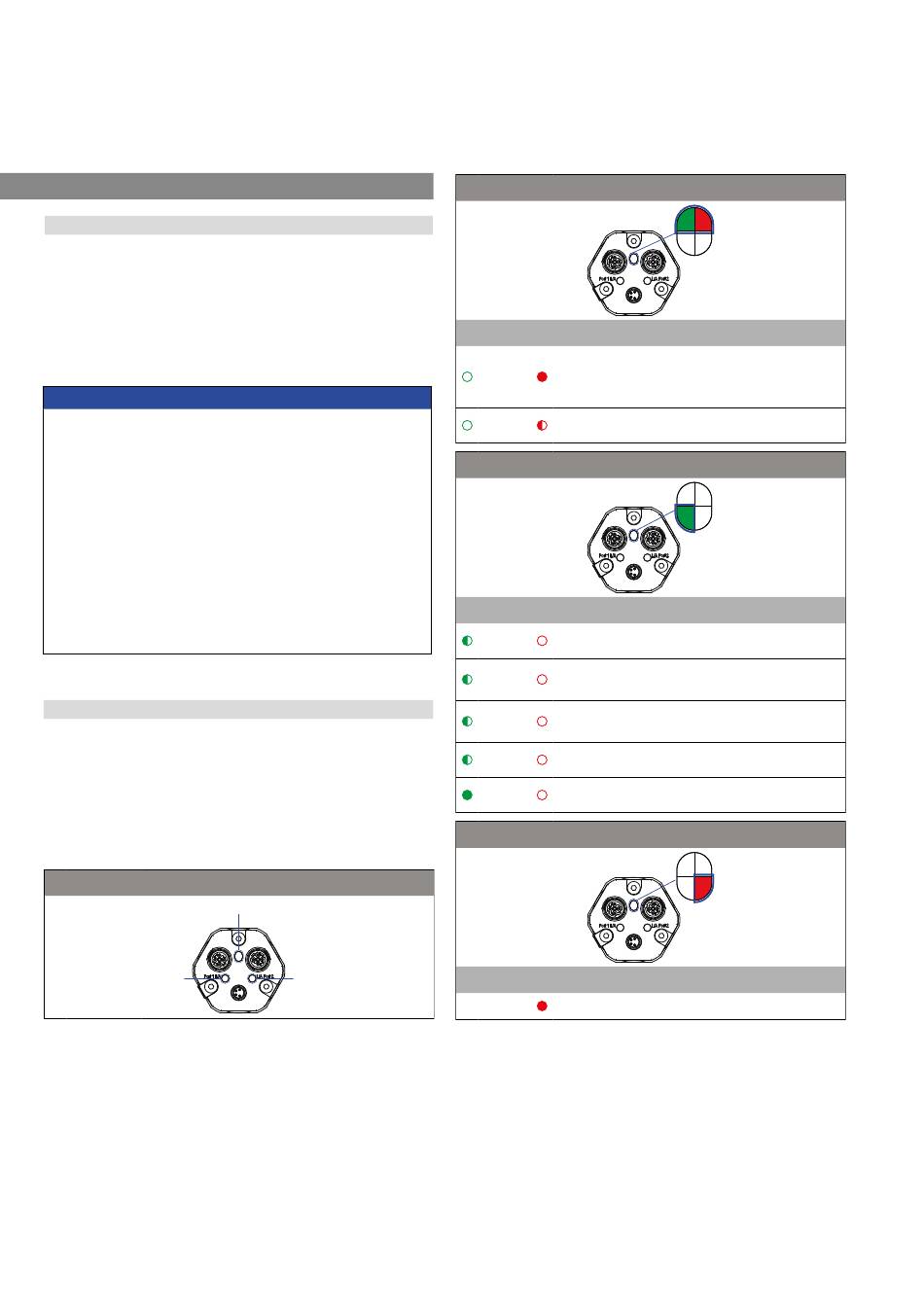

Abb. 27: LED-Status Anzeige, Teil 1
Gerätestatus-LED
MS/ER
NS/RN
Grün
Rot
Information
- Zahl der Magnete entspricht nicht
der Konfi guration
AUS
AN
- Spannungsversorgung außerhalb
des spezifi zierten Bereichs
- Ungültige Konfi guration des Sensors
AUS
Blinkt
- Interner Fehler
MS/ER
NS/RN
Port 2
POWERLINK LED-Status
Status-/Zustandsanzeige
Port 1
Gerätestatus-LED
Grün
Rot
AUS
AN
AUS
Blinkt
Busstatus-LED
(Diese Stati werden bei Inbetriebnahme des Sensors durchlaufen)
Grün
Rot
Blinkt
AUS
gleichmäßig
Blinkt
AUS
×
1
Blinkt
AUS
×
2
Blinkt
AUS
×
3
AN
AUS
Busfehler-LED
Rot
AN
Abb. 28: LED-Status Anzeige, Teil 2
Port 1 L/A
Grün
Rot
AN
AUS
I 22 I
Blinkt
AUS
Port 2 L/A
MS/ER
NS/RN
Port 2
MS/ER
NS/RN
Information
- Zahl der Magnete entspricht nicht
der Konfi guration
- Spannungsversorgung außerhalb
des spezifi zierten Bereichs
- Ungültige Konfi guration des Sensors
- Interner Fehler
MS/ER
NS/RN
Information
Basic Ethernet Mode
Preoperational Mode 1
(Inbetriebnahme-Modus 1)
Preoperational Mode 2
(Inbetriebnahme-Modus 2)
Betriebsbereit
Verbindungsaufbau abgeschlossen,
Sensor mit Steuerung verbunden
MS/ER
NS/RN
Information
POWERLINK-Verbindungsfehler
MS/ER
NS/RN
Information
Verbindung zum nächsten
Netzwerkteilnehmer aufgebaut
Verbindung zum nächsten Netzwerkteil-
nehmer aufgebaut & Kommunikation aktiv
