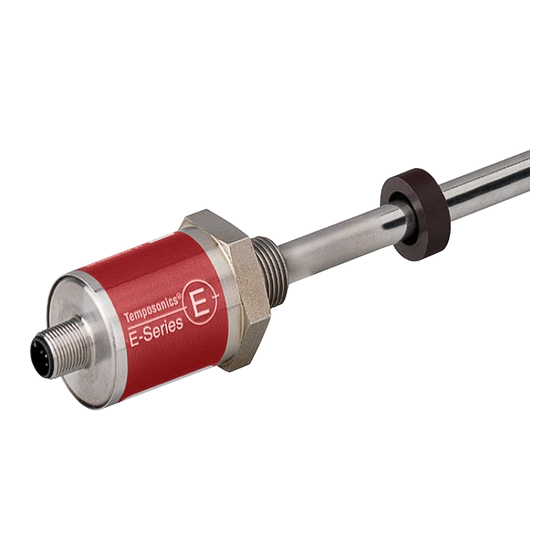

MTS Sensors Temposonics E-Serie EH Kurzanleitung

Magnetostriktive lineare positionssensoren

Werbung

Temposonics
Magnetostriktive lineare Positionssensoren
Temposonics
Kurzanleitung
®
E-Serie
®

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MTS Sensors Temposonics E-Serie EH

  • Seite 1 Temposonics ® Magnetostriktive lineare Positionssensoren Temposonics E-Serie ® Kurzanleitung...
  • Seite 2: Inhaltsverzeichnis

    Temposonics E-Serie ® Kurzanleitung Inhalt 1. Einleitung .....................................3 2. Sicherheitshinweise ................................4 2.1 Bestimmungsgemäße Verwendung..........................4 2.2 Vorhersehbarer Fehlgebrauch ............................4 2.3 Montage, Inbetriebnahme und Bedienung ........................5 2.4 Sicherheitshinweise für den Betrieb in explosionsgefährdeten Bereichen ..............5 2.5 Gewährleistung ................................5 2.6 Rücksendung .................................5 2.7 Wartung & Entsorgung ..............................5 3.
  • Seite 3: Einleitung

    Temposonics E-Serie ® Kurzanleitung 1. Einleitung 1.1 Zweck und Gebrauch dieser Anleitung Lesen Sie vor der Inbetriebnahme der Temposonics ® Positionssensoren diese Dokumentation ausführlich durch und beachten Sie die Sicherheitshinweise. Aufbewahren für späteres Nachschlagen! Der Inhalt dieser technischen Dokumentation dient zur Infor- mation für die Montage, Installation und Inbetriebnahme des Sensors durch Fachpersonal der Automatisierungstechnik...
  • Seite 4: Sicherheitshinweise

    Den Sensor nachträglich nicht bearbeiten.  Der Sensor kann beschädigt werden. Dieses Produkt darf nur für die unter Punkt 1 vorgesehenen Einsatzfälle und nur in Verbindung mit den von MTS Sensors empfohlenen bzw. zugelassenen Fremdgeräten und Kom- ponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt den sachgemäßen Transport,...
  • Seite 5: Montage, Inbetriebnahme Und Bedienung

    Sicherheitsmaßnahmen wie Plausibilitätskontrollen, End- Ware zurückzuführen sind, sowie für Verschleißteile. Unter schalter, NOT-HALT-Systeme, Schutzvorrichtungen etc. keinen Umständen haftet MTS Sensors für Folgen oder Ne- verhindert werden. Bei Störungen ist der Sensor außer benwirkungen bei einem Verstoß gegen die Gewährleistungs- Betrieb zu setzen und gegen unbefugtes Benutzen zu sichern.
  • Seite 6: Identifizierung

    Temposonics E-Serie ® Kurzanleitung 3. Identifizierung Typenschild (Bsp. E-Serie EP CANopen) HINWEIS Zulassungen & Zertifikate Ausgang Baudrate Zulassungen und Zertifikate finden Sie in Anschlussvariante den sensorspezifischen Betriebsanleitungen. Auflösung Messlänge (z.B. 600 mm) Multipositionsmessung Baureihe Artikelnummer EP00600MD341C304241Z02 FNr.: 1516071 Fertigungs-Nr. Jahr Woche 3.1 Temposonics E-Serie EH...
  • Seite 7: Temposonics ® E-Serie El

    Temposonics E-Serie ® Kurzanleitung 3.3 Temposonics E-Serie EL (Extrem flacher Profilsensor) ® Sensorprofil mit integriertem Sensorelement Verfügbare Ausgänge: • Analog Positionsmagnet • Start / Stopp (Magnetschlitten oder Blockmagnet) • SSI • CANopen Sensorelektronikgehäuse • IO-Link Montageklammer Erdungslasche Steckerausgang 3.4 Temposonics E-Serie EP2 (Flaches Sensorprofil) ®...
  • Seite 8: Einbau

    Temposonics E-Serie ® Kurzanleitung 4. Einbau 4.1 Sensormontage Profilsensoren – E-Serie EP / EL / ER / EP2 Der Sensor wird auf einer geraden Fläche der Maschine mit Stabsensor – E-Serie EH den Montageklammern angebaut. Diese werden in längenab- • Fixieren Sie den Sensorstab über den Gewindeflansch. hängiger Anzahl mitgeliefert und sind gleichmäßig auf dem •...
  • Seite 9: Magnetmontage

    Temposonics E-Serie ® Kurzanleitung 4.2 Magnetmontage Konzentrische Montage des U-Magneten Typische Nutzung der Magnete Ringmagnet Für: EH Luftspalt: • Rotationssymmetrisches Magnetfeld 1,75 ±1 U-Magnet Für: EH & EP • Höhentoleranzen können ausgeglichen werden Blockmagnet Für: EP, EL, EP2 & EH •...
  • Seite 10: Start- Und Endposition Der Positionsmagnete

    Temposonics E-Serie ® Kurzanleitung 4.3 Start- und Endposition der Positionsmagnete Bei der Montage sind die Start- und Endpositionen der gesamte Messbereich elektrisch nutzbar ist, muss der Magnete zu berücksichtigen. Um sicherzustellen, dass der Positionsmagnet mechanisch wie folgt angebaut werden. E-Serie EH mit Ring- / U-Magnet E-Serie EP mit Blockmagnet Startposition Endposition...
  • Seite 11: Abstände Bei Multipositionsmessung

    Temposonics E-Serie ® Kurzanleitung 4.4 Abstände bei Multipositionsmessung Multipositionsmessung ist bei E-Serie EH, EP, EL und EP2 Die Messlänge des Sensors hat Einfluss auf die maximale Sensoren mit Analog oder CANopen Ausgang, mit einer Magnetzahl. Halten Sie den Mindestabstand zwischen den gleichzeitigen Erfassung von 2 Positionen, möglich.
  • Seite 12: Elektrischer Anschluss

    Temposonics E-Serie ® Kurzanleitung 5. Elektrischer Anschluss HINWEIS Verbinden Sie das Sensorelektronikgehäuse mit der Ma- Einbauort und Verkabelung haben maßgeblichen Einfluss auf schinenmasse. Erden Sie die Sensortypen EP, EL, ER und die elektromagnetische Verträglichkeit (EMV) des Sensors. EP2 über die Erdungslasche wie dargestellt. Beim Sensor- Daher ist ein fachgerechter Anschluss dieses aktiven elektro- typ EH erfolgt dies über das eingeschraubte Gewinde.
  • Seite 13: Analog

    Temposonics E-Serie ® Kurzanleitung 5.1 Analog 5.2 Start / Stopp Signal + Spannungsversorgung Signal + Spannungsversorgung M12 Gerätestecker M12 Gerätestecker Funktion Funktion (A-codiert) (A-codiert) +24 VDC (−15 / +20 %) Start (+) Ausgang 1 Start (−) DC Ground (0 V) Stopp (+) Ausgang 2 Stopp (−)
  • Seite 14: Ssi

    Temposonics E-Serie ® Kurzanleitung 5.3 SSI 5.4 CANopen Signal + Spannungsversorgung Signal + Spannungsversorgung M12 Gerätestecker M12 Gerätestecker Funktion Funktion (A-codiert) (A-codiert) Takt (+) Schirm Takt (−) +24 VDC (−15 / +20 %) Daten (+) DC Ground (0 V) Daten (−) CAN_H Sicht auf Sensor Nicht belegt...
  • Seite 15 Temposonics E-Serie ® Kurzanleitung Notizen...
  • Seite 16 MTS Sensor Technologie Warenzeichen der MTS Systems Corporation in den Sensors Division GmbH & Co. KG USA. MTS Sensors und das MTS Sensors Logo sind 3001 Sheldon Drive Auf dem Schüffel 9 Warenzeichen der MTS Systems Corporation in den Cary, N.C. 27513, USA 58513 Lüdenscheid, Deutschland...
