MS/ER
NS/RN
Rot
Information
AN
POWERLINK-Verbindungsfehler
Port 1 L/A
Grün
Rot
Information
Verbindung zum nächsten
AN
AUS
Netzwerkteilnehmer aufgebaut
Verbindung zum nächsten Netzwerkteil-
Blinkt
AUS
nehmer aufgebaut & Kommunikation aktiv
Port 2 L/A
MS/ER
NS/RN
Grün
Rot
Information
Verbindung zum nächsten
AN
AUS
Netzwerkteilnehmer aufgebaut
Verbindung zum nächsten Netzwerkteil-
Blinkt
AUS
nehmer aufgebaut & Kommunikation aktiv

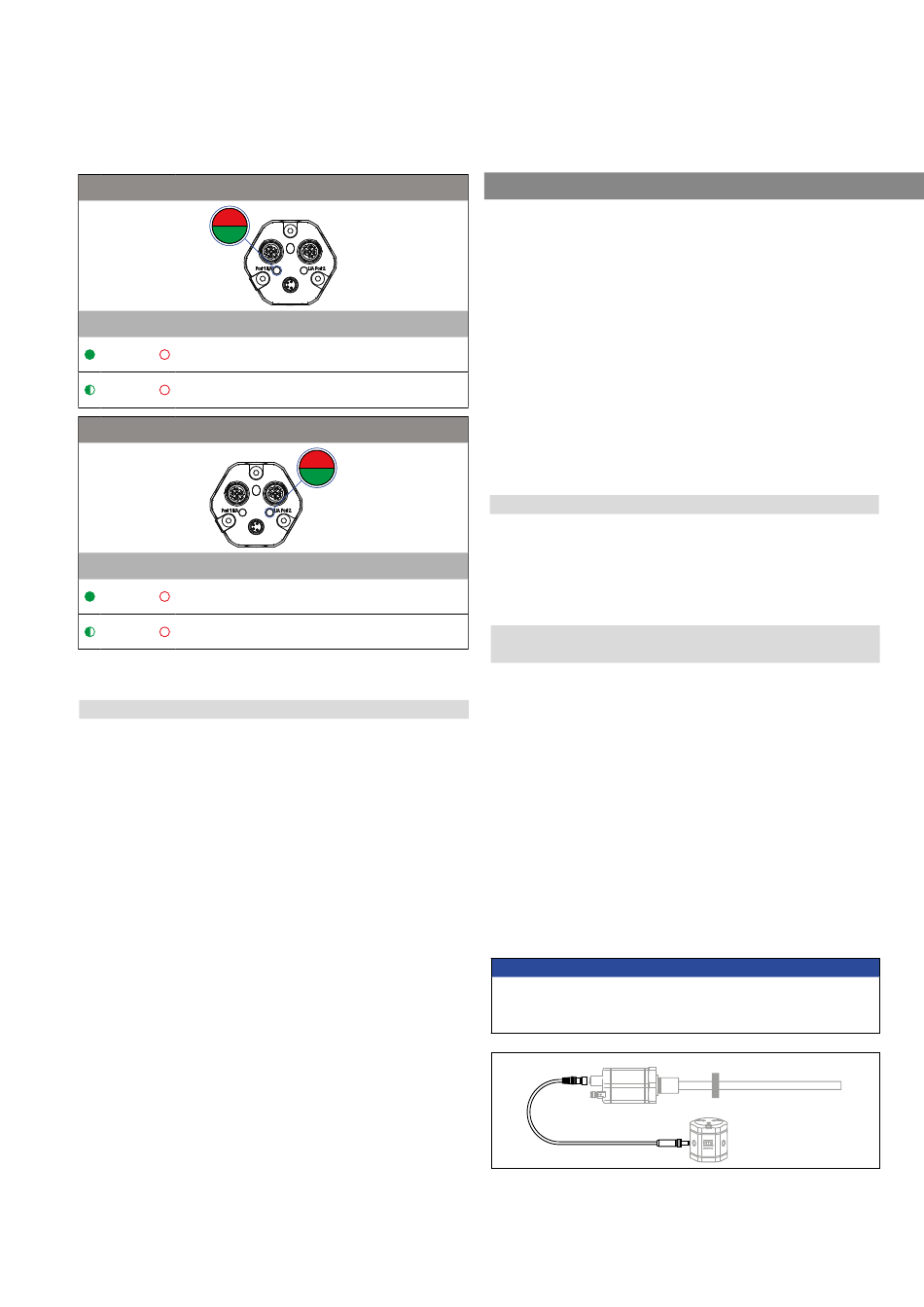

Abb. 29: LED-Status Anzeige, Teil 3
5.3 Topologien und Hubs
POWERLINK unterstützt verschiedene Topologien beim Aufbau eines
Netzwerks. So sind z.B. Linien-, Stern-, Ring- und Baumstrukturen
möglich. Dazu ist in Geräten wie der R-Serie V POWERLINK ein
Hub eingebaut. Bei integrierten Hubs führt ein Spannungsausfall zur
Unterbrechung der Kommunikation zu den dahinter angeschlossenen
Geräten. Dies kann z.B. durch Erweiterung einer Linie zu einer
Ringstruktur vermieden werden.
MS/ER
NS/RN
6. Konfiguration der Node-ID der R-Serie V POWERLINK
Dieses Kapitel beschreibt die Einstellung der Node-ID (Knotennummer)
bei der R-Serie V POWERLINK. Die Node-ID dient dazu, ein Gerät
im POWERLINK-Netzwerk zu identifizieren. Jede Node-ID existiert
nur einmal im Netzwerk. Eine Node-ID kann einen Wert zwischen
1 und 240 annehmen, wobei der Wert 240 für den Managing
Node (Netzwerkmaster) reserviert ist. Die am POWERLINK-Gerät
eingestellte Node-ID muss mit der im Projekt zugewiesenen Node-
ID übereinstimmen. Es gibt zwei Möglichkeiten, die Node-ID an der
R-Serie V POWERLINK einzustellen.
Abschnitt 6.1 beschreibt die Einstellung der Node-ID über den
TempoLink Sensorassistenten.
Abschnitt 6.2 erläutert die Anpassung der Node-ID über die Software
Automation Studio von B&R (Bernecker + Rainer Industrie Elektronik
Ges.m.b.H.).
6.1 Einstellung der Node-ID via TempoLink Sensorassistent
Der TempoLink Sensorassistent ist ein Zubehör für die Sensoren
der R-Serie V. Bei der R-Serie V POWERLINK dient der TempoLink
Sensorassistent zur Einstellung der Node-ID sowie zur Ausgabe
zusätzlicher Statusinformationen zur Diagnose des Sensors.
6.1.1 Anschluss des TempoLink Sensorassistenten an einen
Sensor und an eine Spannungsversorgung
Bevor Sie die Node-ID am Sensor ändern, trennen Sie den Sensor von
der Spannungsversorgung. Schließen Sie den R-Serie V Sensor über
das Adpaterkabel an den TempoLink Sensorassistenten an. Stecken
Sie den Hohlstecker des Adapterkabels in die Buchse „OUTPUT
SENSOR" am TempoLink Sensorassistenten. Schließen Sie das andere
Ende des Adapterkabels an den Stecker zur Spannungsversorgung des
R-Serie V POWERLINK-Sensors an. Der Sensor wird über den
TempoLink Sensorassistent mit der Betriebsspannung versorgt.
Wenn der Sensor an eine andere Spannungsversorgung angeschlos-
sen ist, trennen Sie den Sensor von dieser Spannungsversorgung,
bevor Sie den TempoLink Sensorassistenten mit dem Sensor verbin-
den.
HINWEIS
Wenn Sie die Spannungsversorgung vom Sensor trennen, kann
an der Steuerung, an die der Sensor angeschlossen ist, eine
Fehlermeldung erscheinen.
Abb. 30: Anschluss des TempoLink Sensorassistenten an einen R-Serie
I 23 I
R-Serie V POWERLINK
Temposonics
®
Betriebsanleitung
OU TP
UT
IN PU
T
SE NS
OR
24 V
DC
V
Sensor
