Installation

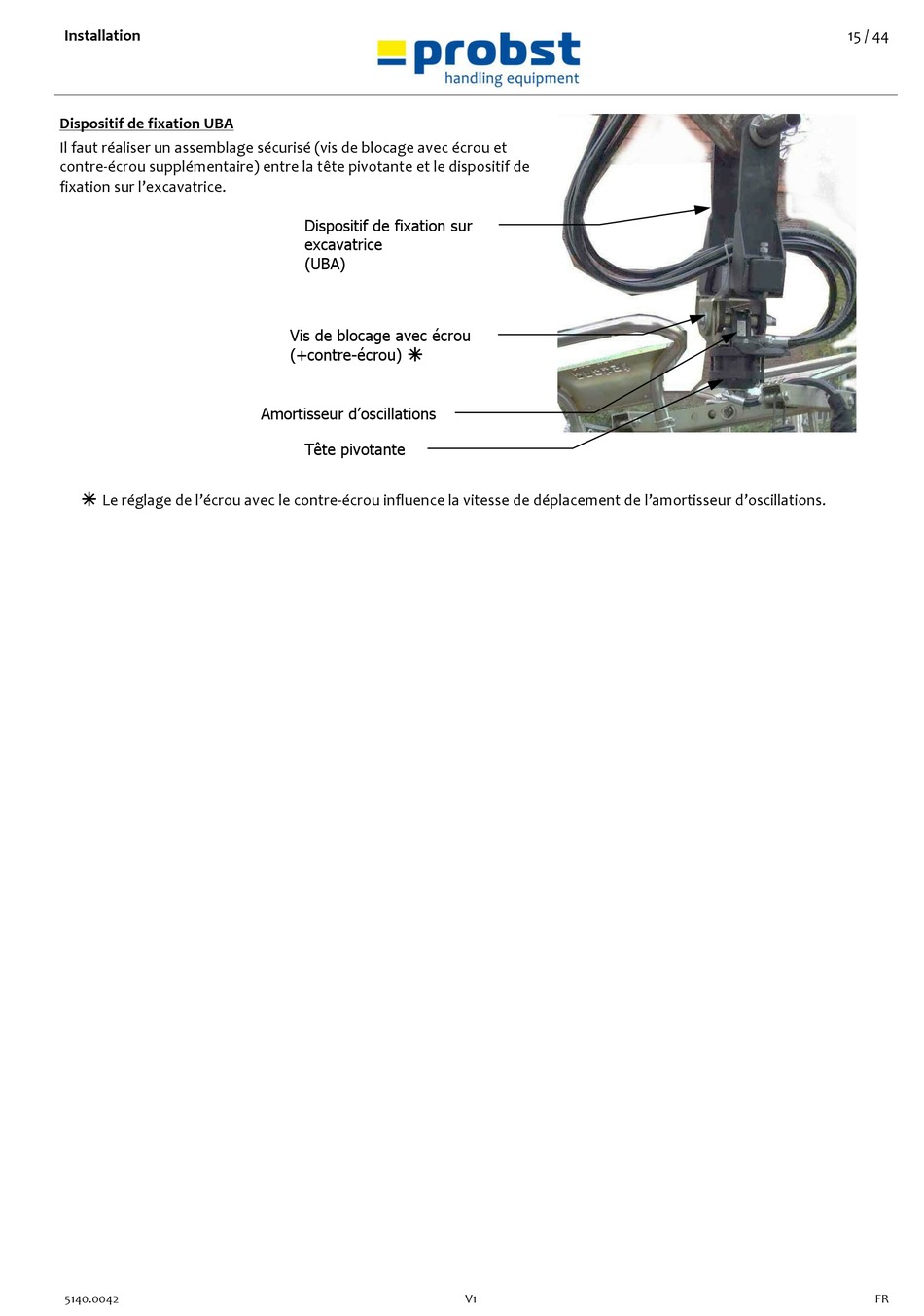

Dispositif de fixation UBA
Il faut réaliser un assemblage sécurisé (vis de blocage avec écrou et
contre-écrou supplémentaire) entre la tête pivotante et le dispositif de
fixation sur l'excavatrice.

Le réglage de l'écrou avec le contre-écrou influence la vitesse de déplacement de l'amortisseur d'oscillations.
5140.0042
Dispositif de fixation sur
excavatrice
(UBA)
Vis de blocage avec écrou

(+contre-écrou)
Amortisseur d'oscillations
Tête pivotante
