Installation

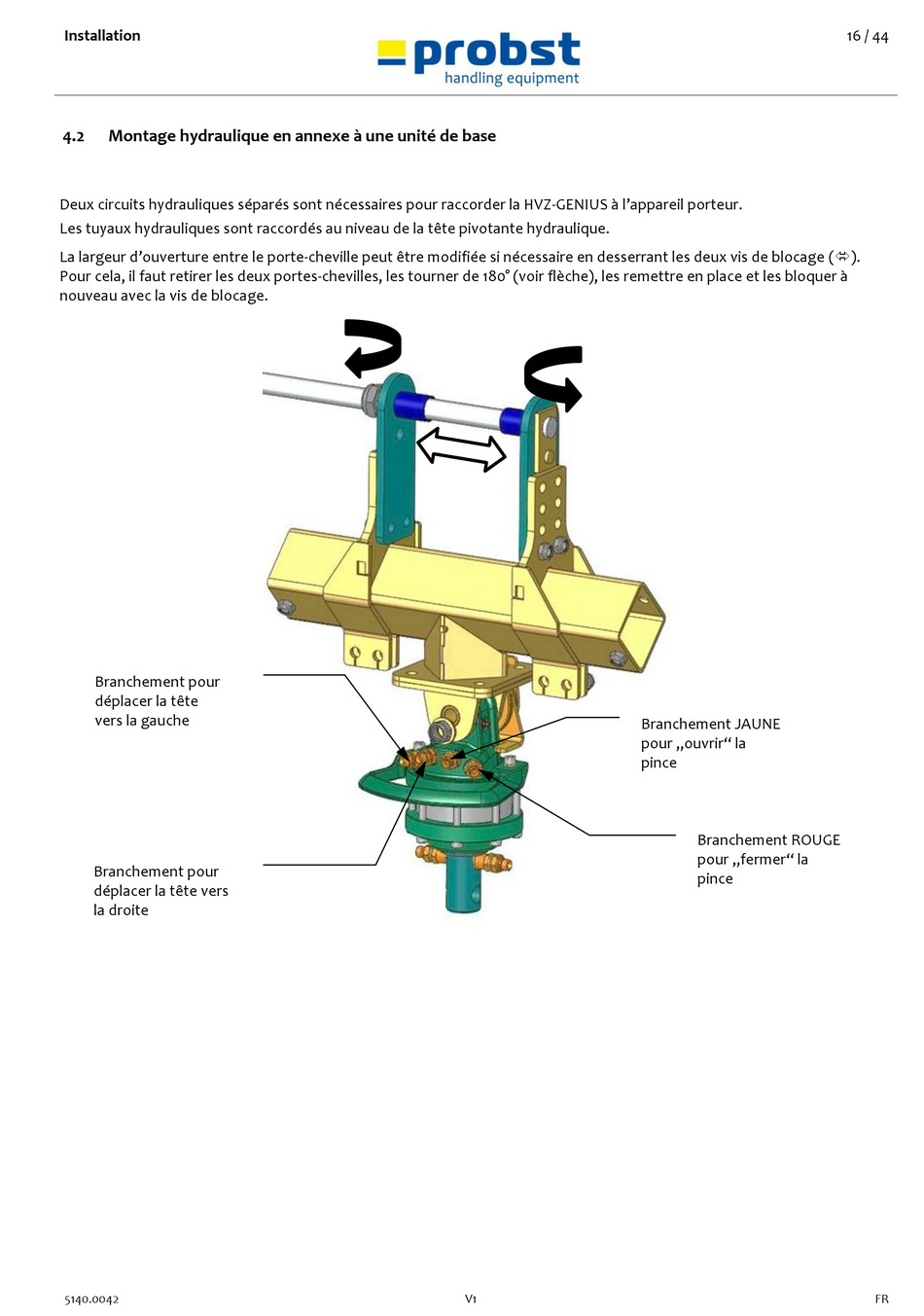

4.2 Montage hydraulique en annexe à une unité de base
Deux circuits hydrauliques séparés sont nécessaires pour raccorder la HVZ-GENIUS à l'appareil porteur.
Les tuyaux hydrauliques sont raccordés au niveau de la tête pivotante hydraulique.
La largeur d'ouverture entre le porte-cheville peut être modifiée si nécessaire en desserrant les deux vis de blocage ().
Pour cela, il faut retirer les deux portes-chevilles, les tourner de 180° (voir flèche), les remettre en place et les bloquer à
nouveau avec la vis de blocage.
Branchement pour
déplacer la tête
vers la gauche
Branchement pour
déplacer la tête vers
la droite
5140.0042 V1
Branchement JAUNE
pour „ouvrir" la
pince
Branchement ROUGE
pour „fermer" la
pince
