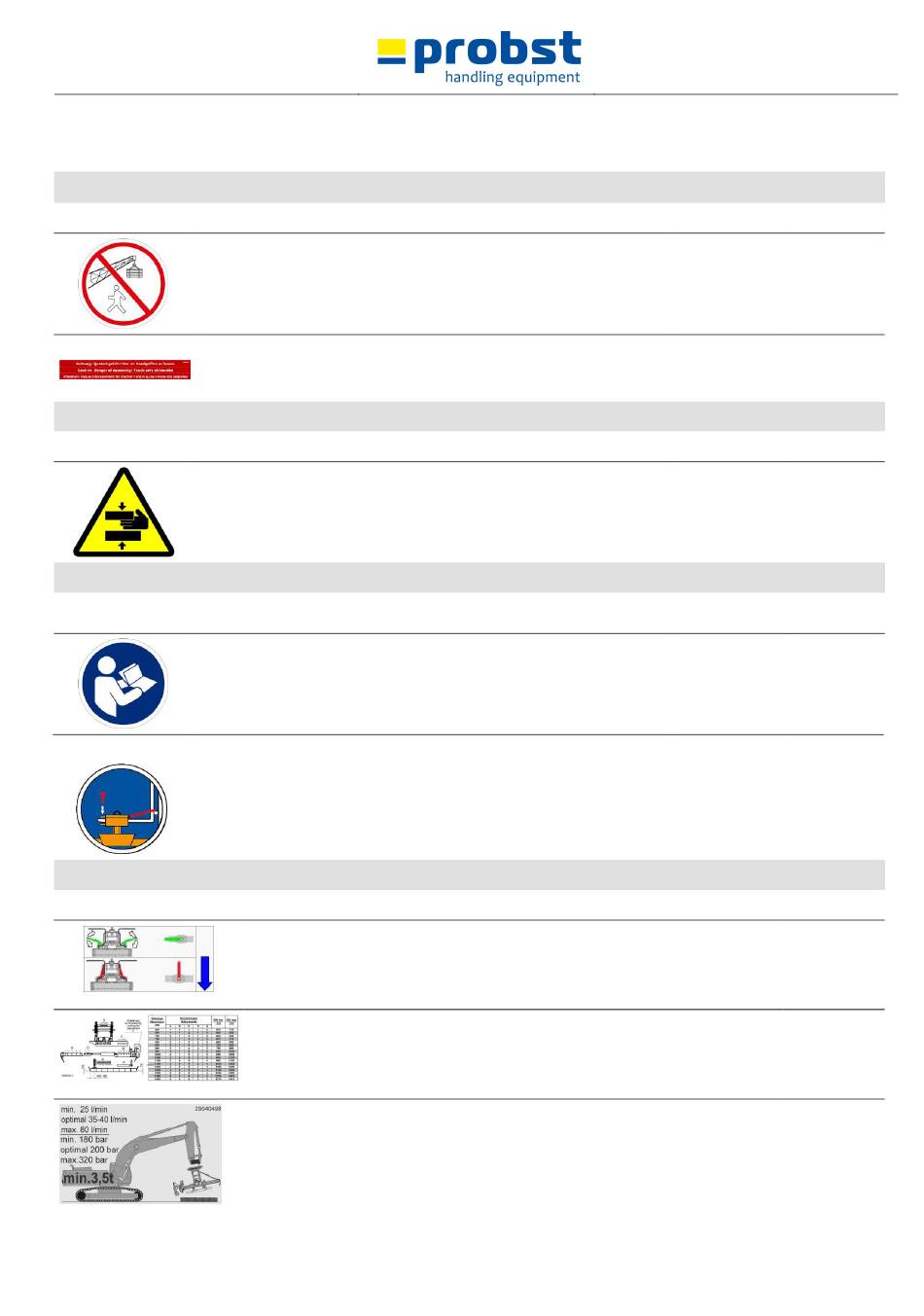

Sicherheitskennzeichnung - probst HVZ-GENIUS-II Betriebsanleitung

Sicherheit
2.4

Sicherheitskennzeichnung

VERBOTSZEICHEN
Symbol Bedeutung
Niemals unter schwebende Last treten. Lebensgefahr!
Quetschgefahr! Nur an Handgriffen anfassen.
WARNZEICHEN
Symbol Bedeutung
Quetschgefahr der Hände.
GEBOTSZEICHEN
Symbol Bedeutung
Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den
Sicherheitsvorschriften gelesen und verstanden haben.
OPTIONAL
Einstecktasche und Gabelstaplerzinken mittels Arretierungsschraube
und Sicherungskette oder Seil sichern.
BEDIENUNGSHINWEISE
Symbol Bedeutung
5140.0042
Abstellhahn für Seitenspannung
Einstellung der Hauptspannung (ÖW 570 – 1.470 mm)
Trägergerät (Bagger) Anforderungen :
Volumenstrom: mind. 25, optimal 35 - 40, max. 80 l/min.
Betriebsdruck: mind. 180, optimal 200, max. 320 bar.
Tragfähigkeit mindestens: 3,5t
V1
6 / 44
Bestell-Nr. Größe
2904.0210 Ø 30 mm
2904.0209 Ø 50 mm
2904.0204 Ø 80 mm
2904.0367 205 x 30 mm
Bestell-Nr. Größe
2904.0221 30 x 30 mm
2904.0220 50 x 50 mm
2904.0107 80 x 80 mm
Bestell-Nr. Größe
2904.0665 Ø 30 mm
2904.0666 Ø 50 mm
2904.0223 Ø 50 mm
2904.0222 Ø 80 mm
Bestell-Nr. Größe
2904.0358 110x55 mm
2904.0543 280X100
2904.0498 58x36 mm
DE
