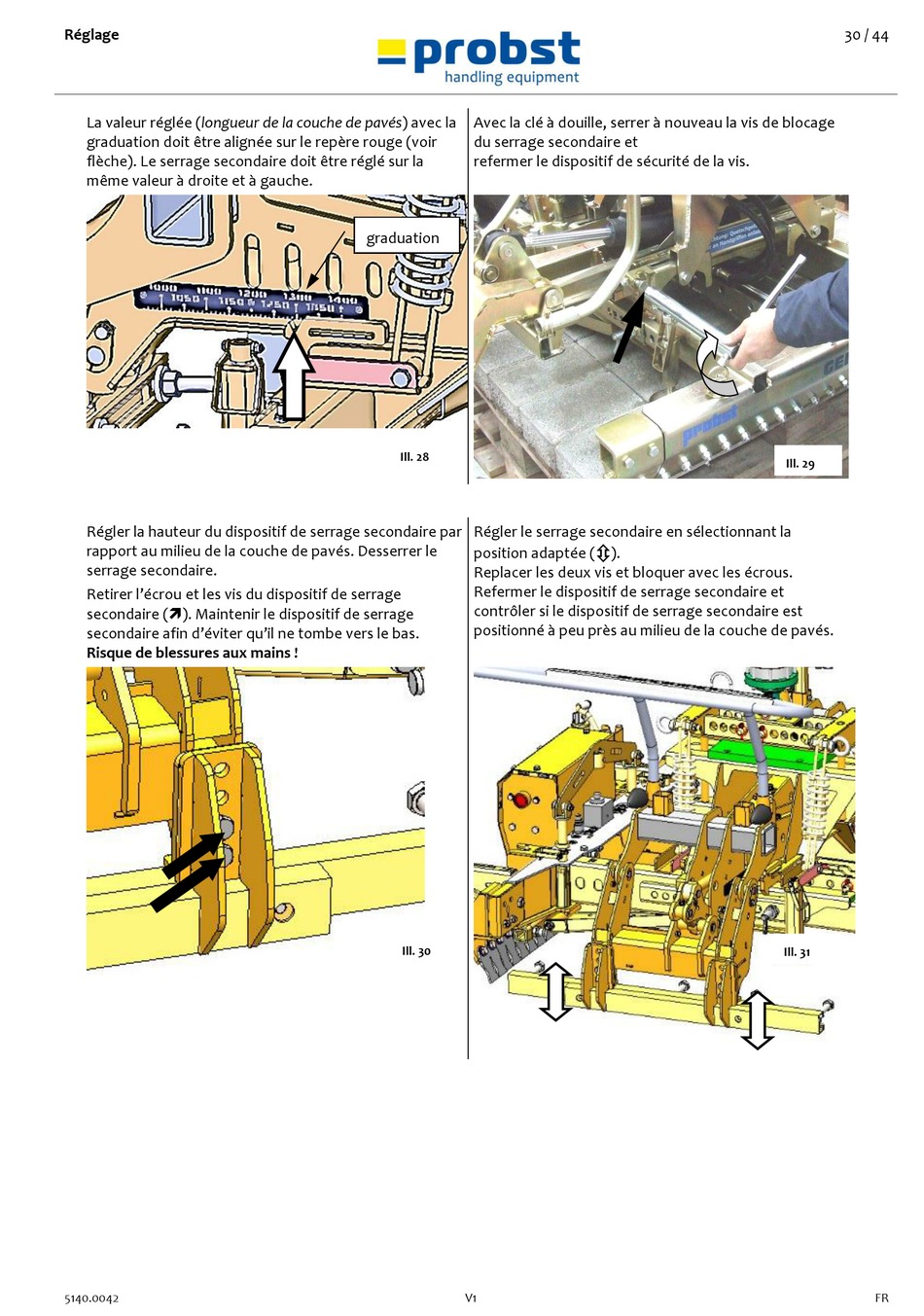

Réglage
La valeur réglée (longueur de la couche de pavés) avec la
graduation doit être alignée sur le repère rouge (voir
flèche). Le serrage secondaire doit être réglé sur la
même valeur à droite et à gauche.
Régler la hauteur du dispositif de serrage secondaire par
rapport au milieu de la couche de pavés. Desserrer le
serrage secondaire.
Retirer l'écrou et les vis du dispositif de serrage
secondaire (). Maintenir le dispositif de serrage
secondaire afin d'éviter qu'il ne tombe vers le bas.
Risque de blessures aux mains !
5140.0042
Avec la clé à douille, serrer à nouveau la vis de blocage
du serrage secondaire et
refermer le dispositif de sécurité de la vis.
graduation
Ill. 28
Régler le serrage secondaire en sélectionnant la
position adaptée (
Replacer les deux vis et bloquer avec les écrous.
Refermer le dispositif de serrage secondaire et
contrôler si le dispositif de serrage secondaire est
positionné à peu près au milieu de la couche de pavés.
Ill. 30
V1

).
30 / 44
Ill. 29
Ill. 31
FR
