12.6.2 4-Q-Betrieb mit integriertem Bremswiderstand BW..

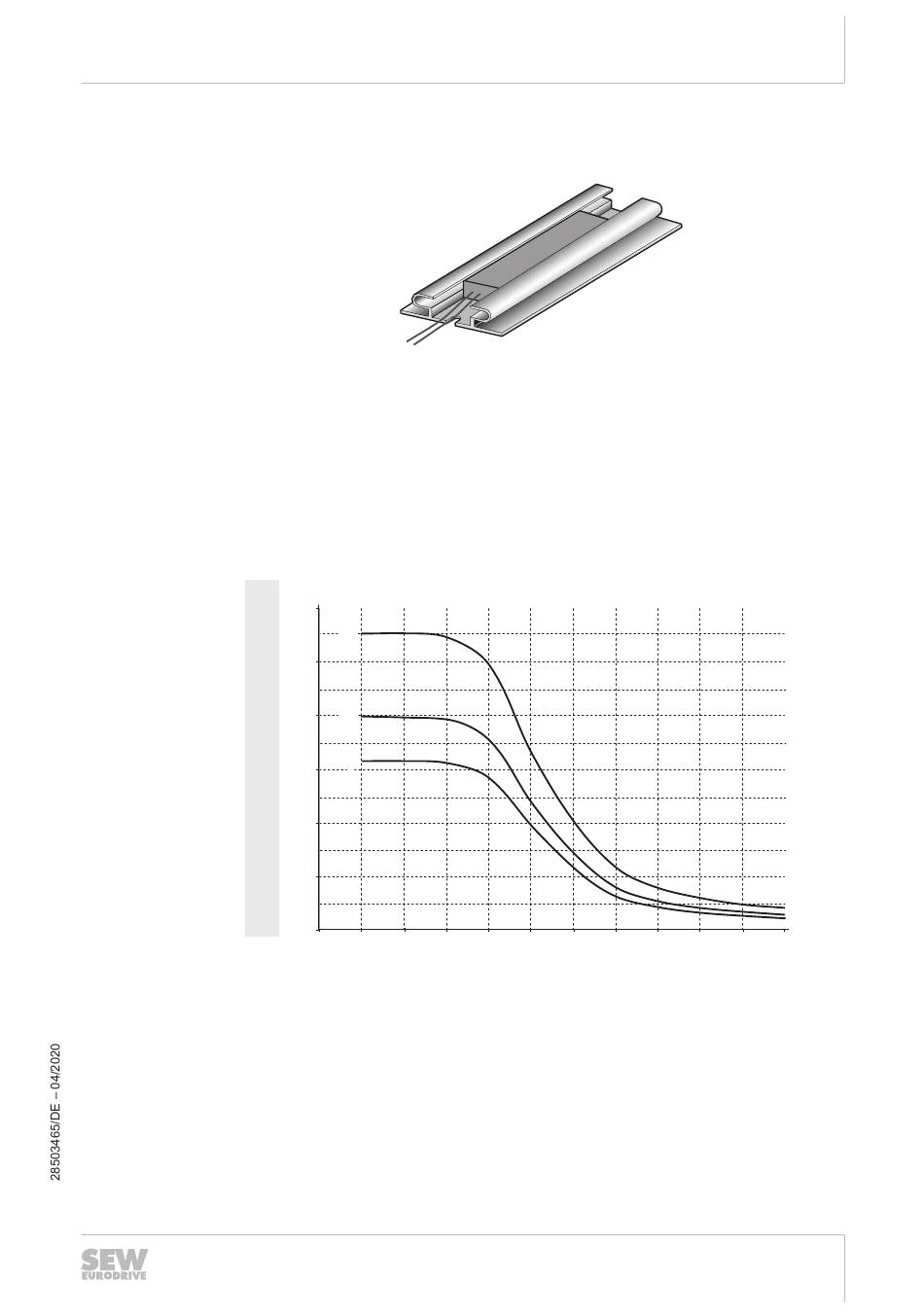

Das folgende Bild zeigt den Bremswiderstand im Anschlusskasten:
•
•
•
Das folgende Bild zeigt die generatorische Belastbarkeit des inneren Bremswider-
stands:
BW2 BW1
1200
1000
800
600
400
200
[J]
[c/h] Schaltungen pro Stunde
[1]
[3]
[4]
Der Bremswiderstand ist serienmäßig bei Motoren ohne mechanische Bremse im
Anschlusskasten des MOVIMOT
Bei Applikationen mit geringer generatorischer Energie empfiehlt SEW‑-
EURODRIVE den 4-Q-Betrieb.
Der Widerstand schützt sich selbst (reversibel) vor generatorischer Überlast, in-
dem er sprungförmig hochohmig wird und keine Energie mehr aufnimmt. Der Um-
richter schaltet dann mit dem Fehler "Überspannung" (Fehlercode 07) ab.
600
[1]
[J]
500
400 [2]
[3]
300
200
100
0
0
0 10 50 100
Bremsarbeit in Joule
Bremsrampe = 10 s
Bremsrampe = 4 s
Bremsrampe = 0.2 s
