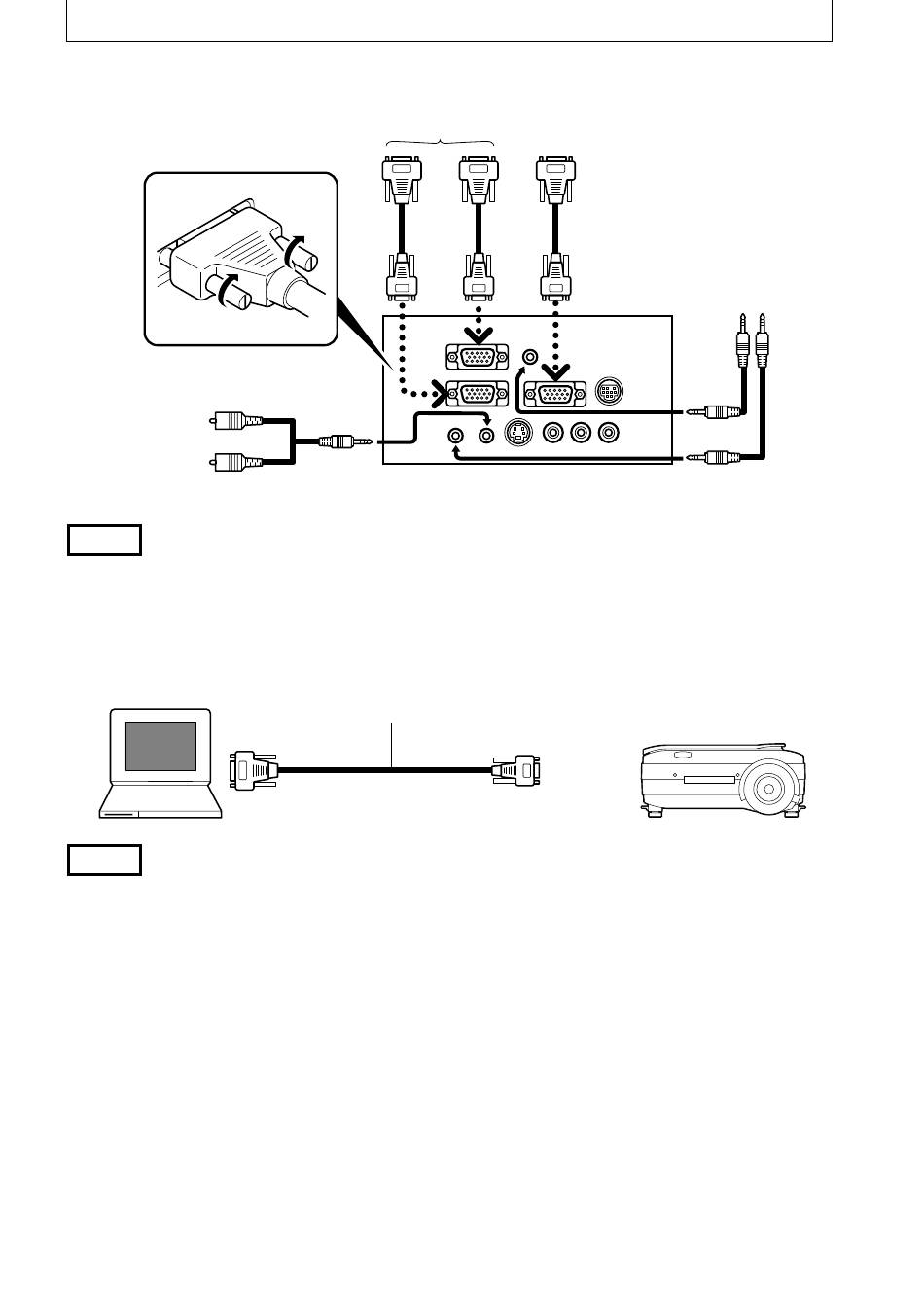

Grundlegende Verbindungen
Fixieren Sie die Anschlusskabel, indem
Sie die Halteschrauben anziehen.
Zu den
Lautsprechereingangsanschlüssen
HINWEIS
• Der PC verfügt über Eingangsanschlüsse für sowohl Bild als auch Ton für "1" und "2". Verbinden Sie den Ton und
das Bild mit den dazugehörigen Anschlüssen. Wenn diese nicht mit den dazugehörigen Anschlüssen verbunden
sind, werden das Bild und der Ton nicht richtig ausgegeben.
• Auf Seite G-11 finden Sie Informationen über die Ein- und Ausgangsanschlüsse.
●
Anschluss an IBM NOTE oder an einen kompatiblen PCs (DOS/V).
HINWEIS
Prüfen Sie, nachdem Sie das MPC-VGA-Kabel angeschlossen haben, die Zustände des externen
Bildschirmausgangs / internen LCD-Ausgangs und stellen Sie die Betriebsart in der auf dem PC laufenden
Anwendung ein.
Die Verbindung mit dem PC kommt nicht zustande, wenn der externe Bildschirmausgang nicht eingerichtet ist.
Zum RGB-Eingang
am PC
Anschlussfeld auf der Rückseite
der DT20-Haupteinheit.
Signalkabel MPC-VGA (im Lieferumfang enthalten)
G - 2 6
Zum
Analog-RGB-Anschluss
am Monitor
Die Anschlusskabel-Modell-Nr.
unterscheidet sich je nach
PC-Modell.
Zum Audioausgangsanschluss
An RGB-IN1-
oder
RGB-IN2-
Anschluss
am PC.
DT20
