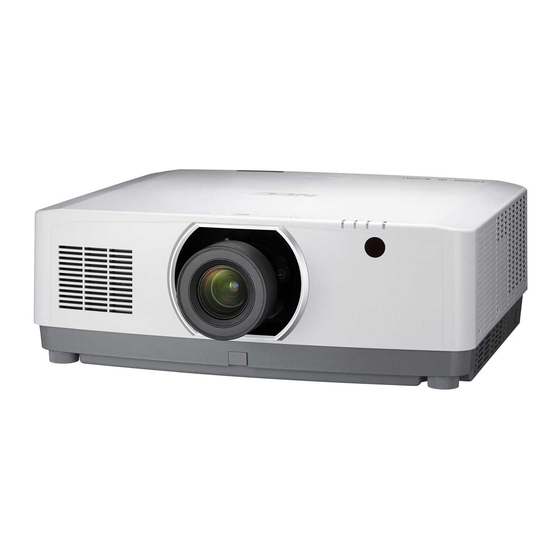

Projektor PA803UL/PA703UL/PA653UL Bedienungshandbuch Bitte besuchen Sie unsere Website für das Bedienungshandbuch in der neuesten Version: https://www.nec-display.com/dl/en/pj_manual/lineup.html Modell Nr. NP-PA803UL/NP-PA703UL/NP-PA653UL...
Seite 2
(3) Dieses Bedienungshandbuch wurde mit größter Sorgfalt erstellt; sollten Sie dennoch Fragen zu einem Punkt haben, Fehler oder Auslassungen entdecken, wenden Sie sich bitte an uns. (4) Ungeachtet des Artikels (3), haftet NEC nicht für erhobene Ansprüche bei entgangenen Gewinnen oder anderen Angelegenheiten, die als Ursache der Projektorverwendung erachtet werden.
120 V Wechselstrom : Nordamerika Sicherheitshinweise Vorsichtsmaßnahmen Lesen Sie dieses Handbuch bitte sorgfältig durch, bevor Sie den NEC Projektor benutzen, und bewahren Sie das Bedienungshandbuch in greifbarer Nähe als spätere Referenz auf. ACHTUNG Zum Ausschalten der Hauptspannung müssen Sie unbedingt den Netzstecker von der Netzsteckdose abziehen.
Wichtige Informationen Entsorgung Ihres benutzten Gerätes Innerhalb der Europäischen Union Die EU-weite Gesetzgebung, wie sie in jedem einzelnen Mitgliedstaat gilt, bestimmt, dass benutzte elektrische und elektronische Geräte mit dieser Markierung (links) getrennt vom normalen Haushaltsabfall entsorgt werden müssen. Dies schließt Projektoren und deren elektrisches Zubehör mit ein. Folgen Sie beim Entsorgen eines solchen Gerätes bitte den Anweisungen Ihrer örtlichen Behörde und/oder konsultieren Sie den Händler, bei dem Sie das Gerät erworben haben.
Wichtige Informationen Wichtige Sicherheitshinweise Diese Sicherheitshinweise sollen eine lange Lebensdauer Ihres Projektors sicherstellen und vor Feuer und elektrischen Schlägen schützen. Lesen Sie diese Hinweise sorgfältig durch und beachten Sie alle Warnungen. Installation • Den Projektor unter folgenden Bedingungen nicht aufstellen: - auf einem instabilen Handwagen, Gestell oder Tisch.
Wichtige Informationen Vorsichtsmaßnahmen in Bezug auf Feuer und Stromschläge • Um einen Hitzestau im Projektor zu vermeiden, sollten Sie darauf achten, dass eine ausreichende Ventilation gewährleistet ist und die Lüftungsschlitze nicht blockiert sind. Halten Sie einen Mindestabstand zwischen Wänden und Projektor ein. (→ Seite x) •...
Wichtige Informationen • Wenn ein LAN-Kabel verwendet wird: Schließen Sie es aus Sicherheitsgründen nicht an den Anschluss der Peripheriegeräte-Verbindung an, da sie eine zu hohe Spannung führen könnte. • Nutzen Sie nicht den schlecht funktionierenden Projektor. Es könnte nicht nur ein Stromschlag oder Brand verursacht werden, sondern auch Ihr Sehvermögen schwer beschädigt werden.
Beachten Sie bei der Installation und der Handhabung des Geräts die zutreffenden Gesetze und Vorschriften Ihres Landes. • Übersicht über die abgegebene Laserstrahlung aus dem eingebauten Lichtmodul: • Wellenlänge: 455 nm. • Maximale Leistung: 140 W (PA703UL/PA653UL), 168 W (PA803UL) • Strahlungsmuster aus dem Schutzgehäuse: • Wellenlänge: 455 nm • Maximale Laserstrahlungsleistung: 333 mW •...
Wichtige Informationen Strahlungsbereich des Laserlichts Die folgende Abbildung zeigt den maximalen Strahlungsbereich des Laserlichts. Horizontalwinkel (Einheit: Grad) Rechts Objektivposition Objektivein- Center (Re- Zoom Ganz rechts Ganz links heit ferenzwert) Tele 31,7 23,8 31,7 NP40ZL Breit 41,0 31,9 41,0 Tele 12,8 12,8 NP41ZL Breit...
Seite 10
Wichtige Informationen • Der Warnaufkleber und die Erklärungen für das LASER-PRODUKT in KLASSE 3R gemäß IEC 60825-1 Zweite Ausgabe und in Klasse 1 gemäß IEC 60825-1 Dritte Ausgabe sind an den unten bezeichneten Stellen angebracht. Für die USA Etikett 1 Etikett 2 Etikett 1 Etikett 2...
Wichtige Informationen Zum Urheberrecht an original projizierten Bildern: Bitte beachten Sie, dass bei der Verwendung dieses Projektors für kommerzielle Zwecke oder zur Erregung der Auf- merksamkeit an einem öffentlichen Ort, z. B. in einem Café oder in einem Hotel, eine Komprimierung oder Dehnung des Bildes mit den Funktionen als Verletzung bestehender und gesetzlich geschützter Urheberrechte ausgelegt werden kann.
Wichtige Informationen Platz für die Installation des Projektors Sorgen Sie für ausreichend Abstand zwischen dem Projektor und der Umgebung wie unten abgebildet. Die mit hoher Temperatur aus dem Gerät ausströmende Abluft könnte wieder in das Gerät eingesaugt werden. Der erforderliche Abstand ist gleich, unabhängig vom Einbauwinkel des Projektors.
Seite 13
Inhaltsverzeichnis Wichtige Informationen ..................i 1. Einführung ......................1 ❶ Lieferumfang? .........................1 ❷ Einführung zum Projektor ....................2 Allgemeines ......................2 Lichtquelle · Helligkeit ....................2 Installation .........................2 Videos ........................2 Netzwerk ........................3 Stromsparend ......................3 Zu diesem Benutzerhandbuch ..................4 ❸ Bezeichnungen der Projektorteile ...................5 Vorne/Oben .......................5 Rückseite ........................6 Montage der Kabelabdeckung ..................7 Bedienungs-/Anzeigenfeld ..................8...
Seite 14
Inhaltsverzeichnis 3. Praktische Funktionen ..................30 ❶ Schalten Sie das Licht des Projektors aus (OBJEKTIVABDECKUNG) ......30 ❷ Ausblenden von Bild und Ton ..................30 ❸ Verschieben der Anzeigeposition des Bildschirmmenüs ..........31 ❹ Einfrieren eines Bildes ....................32 ❺ Vergrößern eines Bildes ....................32 ❻ Ändern von LICHTBETRIEBSART/Überprüfung des Energiespareffekts mit LICHTBETRIEBSART [LICHTBETRIEBSART] ............33 Überprüfen der Energiesparwirkung [CO2-MESSER] ..........35 ❼...
Seite 15
Inhaltsverzeichnis 5. Anwendung des Bildschirm-Menüs ............74 ❶ Verwendung der Menüs ....................74 ❷ Menü-Elemente ......................75 ❸ Liste der Menüpunkte ....................76 ❹ Menü-Beschreibungen und Funktionen [EINGANG] ............82 ❺ Menü-Beschreibungen und Funktionen [EINSTELLUNG] ..........86 [BILD] ........................86 [BILD-OPTIONEN] ....................90 [VIDEO] ........................94 [3D-EINSTELLUNGEN] ..................96 Verwendung der Objektivspeicherfunktion [OBJEKTIVSPEICHER] .......97 ❻...
Seite 16
Inhaltsverzeichnis 6. Anschließen an andere Geräte ..............138 ❶ Montage eines Objektivs (separat erhältlich) .............138 Das Objektiv aufsetzen ..................138 Entfernen des Objektivs ..................140 ❷ Herstellen der Anschlüsse ..................141 Analoger RGB-Signalanschluss................141 Digitaler RGB-Signalanschluss ................142 Anschluss Komponenten Eingang ................144 Anschließen an den HDMI-Eingang ..............145 Anschluss an ein HDBaseT-Übertragungsgerät (im Handel erhältlich) ....146 Anschluss mehrerer Projektoren ................147 Hochformat Projektion (vertikale Ausrichtung) ............148...
Projektor angebrachte Objektiv zu entfernen. (→ Seite 139) Nur für Nordamerika Beschränkte Garantie Für Kunden in Europa: • Wichtige Informationen NEC-Projektor CD-ROM Sie finden unsere aktuell gültige Garantiebe- (7N8N7993) Benutzerhandbuch (PDF) stimmung auf unserer Webseite: • Schnellanleitung zur Ein- (7N952583) www.nec-display-solutions.com...
Dieses Kapitel stellt Ihnen Ihren neuen Projektor vor und beschreibt dessen Funktionen und Bedienelemente. Allgemeines • Flüssigkristall-Projektor mit hoher Helligkeit/hoher Auflösung Modell Helligkeit Auflösung Bildformat PA803UL 8.000 lm WUXGA (1.920 × 1.200) 16:10 PA703UL 7.000 lm WUXGA (1.920 × 1.200) 16:10 PA653UL 6.500 lm...
Seite 19
Fernbedienung durchzuführen. Desweiteren hat es eine Funktion, um ein Bild zum Projektor zu senden und es als Hintergrund-Logo zu registrieren. Bitte besuchen Sie unsere Webseite zum Download der einzelnen Softwares. URL: https://www.nec-display.com/dl/en/index.html Stromsparend • Energiesparende Ausführung mit einem Standby-Stromverbrauch von 0,15 W (100-130 V AC)/0,21 W (200-240 V AC) Wenn der Standby-Modus des Bildschirms auf „NORMAL “...
Seite 20
1. Einführung Zu diesem Benutzerhandbuch Der schnellste Weg für eine erfolgreiche Inbetriebnahme ist, sich bei den ersten Schritten Zeit zu nehmen und alles gleich beim ersten Mal richtig zu machen. Nehmen Sie sich jetzt etwas Zeit, dieses Benutzerhandbuch erneut anzu- schauen.
1. Einführung ❸ Bezeichnungen der Projektorteile Vorne/Oben Das Objektiv ist separat erhältlich. Die unten stehende Beschreibung bezieht sich auf den Fall, dass das NP41ZL- Objektiv montiert ist. Anzeigebereich Fernbedienungssensor (→ Seite 8) (→ Seite 12) Fernbedienungssensor (befindet sich an der Vorder- und Rückseite) (→...
1. Einführung Rückseite Fernbedienungssensor (befindet Anschlüsse sich an der Vorder- und Rückseite) (→ Seite 9) (→ Seite 12) Lüftungseinlass (→ Seite x, 148) Verbindung für die Kabelabde- ckung (rechts und links) Schraublöcher und Nuten für die optionale Kabelabdeckung (→ Seite 7) Sicherheitsschlitz ( Sicherheitsleiste AC IN-Anschluss...
1. Einführung Montage der Kabelabdeckung Die Montage der Kabelabdeckung auf dem Projektor ermöglicht Ihnen, die Kabel für ein aufgeräumtes Er- scheinungsbild zu verbergen. ACHTUNG • Befestigen Sie die Kabelabdeckung nach dem Montieren unbedingt mit den in der Lieferumfang enthaltenen Schrauben. Anderenfalls könnte die Kabelabdeckung herunterfallen, beschädigt werden und möglicherweise zu Verletzungen führen.
Seite 24
1. Einführung Bedienungs-/Anzeigenfeld 11 12 (POWER) Taste (→ Seite 16, 28) 2. POWER-Anzeige (→ Seite 14, 16, 28, 165, 166, 167) 3. STATUS-Anzeige (→ Seite 165, 166, 167) 4. LIGHT-Anzeige (→ Seite 165, 166, 167) 5. TEMP.-Anzeige (→ Seite 165, 166, 167) 6.
1. HDMI 1 IN-Anschluss (Typ A) 13. REMOTE-Anschluss (Stereo Mini) (→ Seite 142, 143, 145) Verwenden Sie diesen Anschluss für die Kabelfernbe- dienung des Projektors mit der NEC-Fernbedienung 2. HDMI 2 IN-Anschluss (Typ A) RD-465E. (→ Seite 142, 143, 145) Verbinden Sie den Projektor und unsere Fernbedie- 3.
1. Einführung Einsetzen der Batterie 1. D r ü c k e n S i e a u f d e n 2. Legen Sie neue Batterien ein 3. Schieben Sie die Abdeckung über die Bat- Schnappverschluss und (AA). Stellen Sie sicher, dass terien zurück, bis sie einrastet.
2. Bildprojektion (Grundbetrieb) Dieses Kapitel beschreibt das Einschalten des Projektors und das Projizieren eines Bildes auf den Projektionsschirm. ❶ Ablauf für die Projektion eines Bildes Schritt 1 • Anschluss Ihres Computers/Anschluss des Netzkabels (→ Seite 14) Schritt 2 • Einschalten des Projektors (→ Seite 16) Schritt 3 •...
2. Bildprojektion (Grundbetrieb) ❷ Anschluss Ihres Computers/Anschluss des Netzkabels 1. Schließen Sie Ihren Computer an den Projektor an. In diesem Abschnitt wird dargestellt, wie der Projektor normalerweise an einen Computer angeschlossen wird. Informationen über andere Anschlussmöglichkeiten finden Sie unter „6-2 Herstellen der Verbindungen“ auf Seite 141.
2. Bildprojektion (Grundbetrieb) ACHTUNG Teile des Projektors können kurzzeitig heiß werden, wenn der Projektor mit der POWER-Taste ausgeschaltet wird, oder wenn die Wechselstromversorgung während des normalen Projektorbetriebs getrennt wird. Seien Sie vorsichtig, wenn Sie den Projektor hochheben. Verwendung des Netzkabelstoppers Um zu verhindern, dass das Netzkabel versehentlich vom Anschluss AC IN des Projektors abgetrennt wird, verwenden Sie den Netzkabelstopper.
2. Bildprojektion (Grundbetrieb) ❸ Einschalten des Projektors 1. Nehmen Sie die Objektivkappe ab. 2. Drücken Sie die (POWER)-Taste am Projektorgehäu- se oder die Taste POWER ON auf der Fernbedienung. WARNUNG Der Projektor erzeugt starkes Licht. Stellen Sie sicher, dass beim Einschalten des Netzstroms niemand in- nerhalb des Projektionsbereichs in das Objektiv sieht.
Seite 33
2. Bildprojektion (Grundbetrieb) Hinweis zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm) Beim ersten Einschalten des Projektors erscheint das Eröffnungsmenü. In diesem Menü haben Sie die Möglichkeit, aus 30 Menüsprachen eine Sprache auszuwählen. Verfahren Sie zum Auswählen einer Menüsprache bitte wie folgt: 1. Nutzen Sie die ▲, ▼, ◀ oder ▶ Taste, um eine der 30 Sprachen aus dem Menü...
2. Bildprojektion (Grundbetrieb) ❹ Auswahl einer Quelle Auswahl der Computer- oder Videoquelle HINWEIS: Schalten Sie den an den Projektor angeschlossenen Computer oder die Videoquelle ein. Automatische Signalerkennung Drücken Sie die INPUT-Taste für 1 Sekunde oder länger. Der Projektor sucht nach einer verfügbaren Eingangsquelle und zeigt sie an. Die Ein- gangsquelle ändert sich wie folgt: HDMI1 →...
2. Bildprojektion (Grundbetrieb) Auswählen der Standardquelle Sie können eine Quelle als Standardquelle einstellen, so dass diese nach jedem Einschalten des Projektors angezeigt wird. 1. Drücken Sie die MENU-Taste. Nun wird das Menü angezeigt. 2. Drücken Sie die ▶ Taste, um [EINRICHTEN] auszuwählen und drücken Sie die ▼ Taste oder die ENTER-Taste, um [GRUNDLEGENDES] auszuwählen.
2. Bildprojektion (Grundbetrieb) ❺ Einstellen der Bildgröße und Position Stellen Sie die Bildgröße und -position mit dem Objektivversatzwähler, dem einstellbaren Neigungsfußhebel, dem Zoom-Ring und dem Fokus-Ring ein. In diesem Kapitel sind die Zeichnungen und Kabel zwecks Klarheit ausgelassen. Einstellen der vertikalen und horizontalen Position des Einstellen der Schärfe projizierten Bildes [Fokus]...
2. Bildprojektion (Grundbetrieb) Einstellen der vertikalen Position eines projizierten Bildes (Objektivversatz) ACHTUNG • Nehmen Sie die Anpassung vor, wenn Sie hinter oder neben dem Projektor stehen. Einstellen von der Vorderseite aus könnte Ihre Augen dem starken Licht aussetzen und sie dadurch verletzen. •...
Seite 38
2. Bildprojektion (Grundbetrieb) TIPP: • Das unten abgebildete Diagramm zeigt den Einstellbereich der Objektivversatz-Funktion (Ausrichtung: Frontprojektion). Breite des projizierten Bildes 50%V Höhe des projizierten Bildes 100%V 10%H 10%H 10%V 100%H 20%H 20%H Beschreibung der Symbole: V bedeutet vertikal (Höhe des projizierten Bildes), H bedeutet horizontal (Breite des projizierten Bildes). Fokus Empfehlen Sie, die Fokuseinstellung vorzunehmen, nachdem der Projektor mehr als 30 Minuten lang das TEST- MUSTER projiziert hat.
Seite 39
2. Bildprojektion (Grundbetrieb) Passendes Objektiv: NP40ZL/NP41ZL 1. Drücken Sie die FOCUS-Taste am Gehäuse. Der Steuerungsbildschirm OBJEKTIVFOKUS wird ange- zeigt. * Drücken Sie die ◀▶-Tasten zur Einstellung des Fokus. Ein anderer Weg ist Drücken und Halten der CTL-Taste und dann Drücken der Taste VOL./FOCUS +/− auf der Fernbedienung 2.
Seite 40
2. Bildprojektion (Grundbetrieb) Passendes Objektiv: NP43ZL 1. Drücken Sie die FOCUS-Taste am Gehäuse. Drücken Sie die ◀▶-Tasten, um den Fokus einzustellen. Ein anderer Weg ist Drücken und Halten der CTL-Taste und dann Drücken der Taste VOL./FOCUS +/− auf der Fernbedienung. * RAND OBJEKTIVFOKUS ist für diese Objektiveinheit nicht verfügbar.
Seite 41
2. Bildprojektion (Grundbetrieb) Zoom 1. Drücken Sie die ZOOM/L-CALIB.-Taste. Der ZOOM-Einstellbildschirm wird angezeigt. • Die ◀- oder ▶-Tasten am Gehäuse oder auf der Fernbedienung sind nur verfügbar, um den ZOOM einzustellen, während der ZOOM-Einstellbildschirm angezeigt wird. • Drücken Sie auf der Fernbedienung bei gedrückt gehaltener CTL Taste die D-ZOOM/ZOOM (+) oder (−) Taste. Der Zoom wird eingestellt.
2. Bildprojektion (Grundbetrieb) Einstellung des Kippfußes 1. Drehen Sie zum Einstellen den rechten und den linken Kippfuß. Die Kippfüße verlängern und verkürzen sich, wenn sie gedreht wer- den. Drehen Sie einen der Kippfüße, um das Bild gerade einzustellen. • Ist das projizierte Bild verzerrt, siehe „3-7 Korrektur der horizontalen und vertikalen Trapezverzerrung [ECKENKORREKTUR]“...
2. Bildprojektion (Grundbetrieb) ❻ Automatische Optimierung des Computersignals Anpassen des Bildes mit Hilfe der Auto-Einstellung Wenn ein Signal vom Computer Video-Eingangsanschluss, HDMI 1 IN-Eingangsanschluss, HDMI 2 IN-Eingangsan- schluss, DisplayPort IN-Eingangsanschluss oder HDBaseT IN/Ethernet-Port projiziert wird, können Sie die Bildqua- lität mit einer Berührung der Taste einstellen, wenn die Ränder des Projektionsbildes abgeschnitten sind oder die Projektionsqualität schlecht ist.
2. Bildprojektion (Grundbetrieb) ❽ Ausschalten des Projektors So schalten Sie den Projektor aus: 1. Drücken Sie zunächst die (POWER)-Taste am Pro- jektorgehäuse oder die STANDBY-Taste auf der Fern- bedienung. Die Meldung [NETZSTROM AUS/SIND SIE SICHER?/CO2 REDUZIERUNGSSESSION 0,000 [g-CO2]] erscheint. 2. Drücken Sie dann die ENTER-Taste oder noch einmal Netzstrom ein Standby (POWER)-Taste oder die STANDBY-Taste.
2. Bildprojektion (Grundbetrieb) ❾ Nach der Benutzung Vorbereitung: Stellen Sie sicher, dass der Projektor ausgeschaltet ist. 1. Ziehen Sie den Netzstecker. Lösen Sie die Schraube Ziehen Sie den Netzka- gegen den Uhrzeiger- belstopper ab. sinn, bis er anläuft. 2. Trennen Sie alle sonstigen Kabel ab. 3.
3. Praktische Funktionen ❶ Schalten Sie das Licht des Projektors aus (OBJEKTIVABDECKUNG) Drücken Sie die SHUTTER-Taste auf der Fernbedienung. Die Lichtquelle wird vorübergehend ausgeschaltet. Drücken Sie erneut, um den Bildschirm wieder zu beleuchten. • Sie können die Projektionsbeleuchtung so einstellen, dass sie allmäh- lich ein- oder ausgeblendet wird.
3. Praktische Funktionen ❸ Verschieben der Anzeigeposition des Bildschirmmenüs 1. Drücken Sie die MENU-Taste. Das Bildschirmmenü wird angezeigt. 2. Bewegen Sie den Cursor mit der ▶-Taste auf [EINRICHTEN] und drücken Sie dann die ENTER-Taste. Der Cursor bewegt sich auf [MENÜ(1)]. 3.
3. Praktische Funktionen ❹ Einfrieren eines Bildes Drücken Sie zum Einfrieren eines Bildes die FREEZE-Taste. Drücken Sie diese Taste zum Wiederaufnehmen der Bewegung noch einmal. HINWEIS: Das Bild wird eingefroren, aber das Originalvideo wird immer noch abgespielt. ❺ Vergrößern eines Bildes Sie können das Bild auf das bis zu Vierfache vergrößern.
Seite 49
3. Praktische Funktionen ❻ Ändern von LICHTBETRIEBSART/Überprüfung des Energiespareffekts mit LICHTBETRIEBSART [LICHTBETRIEBSART] Wenn entweder [ECO1] oder [ECO2] unter [LICHTBETRIEBSART] ausgewählt ist, wird das Bewegungsgeräusch des Projektors durch Verringern der Helligkeit seiner Lichtquelle gedämpft. LICHTBETRIEBS- Symbol unten im Beschreibung Menü NORMAL 100 % Helligkeit Der Bildschirm wird hell erleuchtet.
Seite 50
3. Praktische Funktionen HINWEIS: • Die [LICHTBETRIEBSART] kann mithilfe des Menüs geändert werden. Wählen Sie [EINRICHTEN] → [INSTALLATION(1)] → [LICHTBETRIEBSART] → [LICHTBETRIEBSART]. • Die verbrauchten Lichtmodulstunden können unter [VERWENDUNGSDAUER] überprüft werden. Wählen Sie [INFO.] → [VER- WENDUNGSDAUER]. • Wenn 1 Minute vergangen ist, nachdem der Projektor einen blauen, schwarzen oder den Logo-Bildschirm anzeigt, vermindert der Projektor die Helligkeit automatisch bis auf das Niveau der Einstellung [ECO2], wenn [NORMAL] oder [ECO1] als [LICHTBE- TRIEBSART] ausgewählt wurde und kehrt automatisch zur vorigen Helligkeit zurück, sobald ein Eingangssignal erkannt wird.
3. Praktische Funktionen Überprüfen der Energiesparwirkung [CO2-MESSER] Diese Funktion zeigt einen Energiespareffekt in Bezug auf die CO -Emissionsreduktion (kg) an, wenn die [LICHTBE- TRIEBSART] des Projektors auf [ECO1], [ECO2] oder [LANGLEBIG] gestellt wurde. Diese Funktion wird als [CO2- MESSER] bezeichnet. Es gibt zwei Meldungen: [CO2-REDUZIERUNG GESAMT] und [CO2-REDUZIERUNGS-SESSION].
3. Praktische Funktionen ❼ Korrektur der horizontalen und vertikalen Trapezverzerrung [ECKENKORREKTUR] Verwenden Sie die [ECKENKORREKTUR]-Funktion, um die Trapez-(trapezförmige)-Verzerrung zu korrigieren und die Ober- oder Unterseite sowie die linke und rechte Seite des Bildschirms zu verlängern oder zu verkürzen, so dass das projizierte Bild rechteckig ist.
Seite 53
3. Praktische Funktionen 6. Drücken Sie die ▼ Taste, um mit der [ECKENKORREKTUR] auszurichten und drücken Sie die ENTER-Taste. Die Zeichnung zeigt, dass das linke obere Symbol ( ) ausgewählt ist. Der Bildschirm wechselt zum [ECKENKORREKTUR]-Bildschirm. 7. Nutzen Sie die ▲▼◀▶-Taste, um ein Symbol (▲) auszuwählen, das in die Richtung zeigt, in die Sie den projizierten Bildrahmen bewegen möchten.
3. Praktische Funktionen Daraufhin erscheint der Bestätigungsbildschirm. 12. Drücken Sie die ◀- oder ▶-Taste, um [OK] hervorzuheben und drücken Sie die ENTER-Taste. Damit ist die [ECKENKORREKTUR] abgeschlossen. • Wählen Sie [AUFHEBEN] und drücken Sie die ENTER-Taste, um zum [ECKENKORREKTUR]-Bildschirm zu- rückzukehren.
3. Praktische Funktionen 3. Wählen Sie die [BEENDEN]-Anzeige unten im Menü mit Links- klick, um zum vorherigen Level zurück zu gehen. Wenn sich der Cursor in der Hauptmenü-Option befindet, funktioniert er zum Schließen des Menüs. (Er funktioniert auf gleiche Weise wie die [EXIT]-Taste auf der Fernbedienung.
Seite 56
3. Praktische Funktionen 2. Linksklicken Sie auf die Bildschirmecke. Der Pro- jektionsbildschirm bewegt sich zur mit der Maus angeklickten Position. 3. Wiederholen Sie den Schritt 2 zur Korrektur der gesamten Verzerrung. Rechtsklicken Sie nach Ab- schluss der Verzerrungskorrektur auf den Projek- tionsbildschirm.
3. Praktische Funktionen ❾ Nicht erlaubte Benutzung des Projektors verhindern [SICHERHEIT] Über das Menü lässt sich ein Passwort für den Projektor festlegen, um die Bedienung durch nicht autorisierte Benutzer zu verhindern. Nach dem Festlegen des Passworts wird beim Einschalten des Projektors der Passwort- Eingabebildschirm angezeigt.
Seite 58
3. Praktische Funktionen 7. Geben Sie die gleiche Kombination der ▲▼◀▶-Tasten ein und drücken Sie die ENTER Taste. Daraufhin erscheint der Bestätigungsbildschirm. 8. Wählen Sie [JA] und drücken Sie die ENTER-Taste. Damit ist die SICHERHEIT-Funktion aktiviert. Einschalten des Projektors bei aktivierter [SICHERHEIT]: 1.
Seite 59
3. Praktische Funktionen So deaktivieren Sie die SICHERHEIT-Funktion: 1. Drücken Sie die MENU-Taste. Nun wird das Menü angezeigt. 2. Wählen Sie [EINRICHTEN] → [STEUERUNG] → [SICHERHEIT] und drücken Sie die ENTER-Taste. Das INAKTIV/AKTIV-Menü wird angezeigt. 3. Wählen Sie [INAKTIV] und drücken Sie die ENTER-Taste. Der SICHERHEITSPASSWORT-Bildschirm wird eingeblendet.
3. Praktische Funktionen ❿ Projizieren von 3D-Videos Dieser Projektor kann verwendet werden, um Videos in 3D mit handelsüblichen aktiven 3D Shutterbrillen anzusehen. Um das 3D-Video und die Brille zu synchronisieren, muss ein im Handel erhältlicher 3D-Strahler an den Projektor angeschlossen werden (auf der Projektorseite). Die 3D-Brille empfängt Informationen vom 3D-Strahler und führt das Öffnen und Schließen auf der linken und rechten Seite aus.
Seite 61
3. Praktische Funktionen Der [3D-EINSTELLUNGEN]-Bildschirm wird angezeigt. (2) Drücken Sie die ▼-Taste, um den Cursor mit [FORMAT] auszurichten und drücken Sie die ENTER-Taste. Der Format-Bildschirm wird angezeigt. (3) Wählen Sie das Eingangssignal mit der ▼-Taste und drücken Sie dann die ENTER-Taste. Der 3D-Einstellungen Bildschirm wird ausgeblendet und das 3D-Video wird projiziert.
3. Praktische Funktionen Wenn Videos nicht in 3D angeschaut werden können Bitte überprüfen Sie die folgenden Punkte, wenn Sie Videos nicht in 3D ansehen können. Lesen Sie bitte auch das mit der 3D-Brille mitgelieferte Bedienhandbuch. Mögliche Ursachen Lösungen Das ausgewählte Signal unterstützt keine 3D-Ausgabe� Ändern Sie den Videosignal Eingang auf einen, der 3D unterstützt�...
3. Praktische Funktionen ⓫ Den Projektor über einen HTTP-Browser steuern Übersicht Der HTTP-Serverbildschirm des Projektors kann mit Hilfe eines Webbrowsers auf dem Computer angezeigt werden, um den Projektor zu bedienen. Mögliche Aktionen auf dem HTTP-Serverbildschirm • Konfigurieren Sie die notwendigen Einstellungen zur Verbindung des Projektors mit dem Netzwerk (verkabeltes LAN).
IP-Adresse des Projektors entspricht, von einem Netzwerk-Administrator im Domain-Namen-Server registriert oder in der „HOSTS“-Datei des verwendeten Computers eingestellt wurde. Beispiel 1: Wurde der Hostname des Projektors auf „pj.nec.co.jp“ festgelegt, erfolgt der Zugriff auf die Netzwer- keinstellung durch die Angabe von http://pj.nec.co.jp/index.html...
Seite 65
3. Praktische Funktionen PICTURE: Regelt die Videoeinstellung des Projektors. BRIGHTNESS ▲ ���� Erhöht den Helligkeits-Einstellwert� BRIGHTNESS ▼ ���� Verringert den Helligkeits-Einstellwert� CONTRAST ▲ �������� Erhöht den Kontrast-Einstellwert� CONTRAST ▼ �������� Verringert den Kontrast-Einstellwert� COLOR ▲ �������������� Erhöht den Farb-Einstellwert� COLOR ▼ �������������� Verringert den Farb-Einstellwert� HUE ▲...
3. Praktische Funktionen NETWORK SETTINGS http://<IP-Adresse des Projektors (Standard)>/index.html • SETTINGS WIRED LAN INTERFACE Wählen Sie [LAN], um LAN über Kabel durch den LAN-Port zu verbinden. Wählen Sie [HDBaseT], um LAN über Kabel durch den HDBaseT IN/Ethernet-Port zu verbinden. SETTING Stellt verkabeltes LAN ein.
Seite 67
3. Praktische Funktionen • NAME PROJECTOR NAME Geben Sie einen Namen für Ihren Projektor ein, damit Ihr Computer den Projektor identifizieren kann. Der Name des Projektors darf maximal 16 Zeichen lang sein. TIPP: Der Projektorname wird nicht beeinflusst, selbst wenn [RESET] aus dem Menü ausgeführt wird.
Seite 68
3. Praktische Funktionen • NETWORK SERVICE Legen Sie ein Passwort für PJLink* fest. Das Passwort darf maximal 32 Zeichen lang PJLink PASSWORD sein. Vergessen Sie Ihr Passwort nicht. Falls Sie Ihr Passwort dennoch vergessen haben, wenden Sie sich an Ihren Händler. Geben Sie ein Passwort für den HTTP-Server ein.
Seite 69
3. Praktische Funktionen LENS CONTROL • CONTROL FOCUS CENTER Richten Sie den Fokus um die optische Achse aus. PERIPHERY Richten Sie den Fokus für den Bildschirmrandbereich aus. ◀/▶ ZOOM Feineinstellen der Bildgröße SHIFT ▼▲◀▶ Stellen Sie die vertikale und horizontale Position des projizierten Bildes ein. HOME Stellen Sie die Objektivversatzposition auf die Ausgangsposition ein.
3. Praktische Funktionen RESET Setzen Sie die ausgewählte [REF. LENS MEMORY] für das ausgewählte [PROFILE] auf die Werkseinstellungen zurück. LOAD BY Wenn das Eingangssignal umgeschaltet wird, wechselt das Objektiv nicht zu den SIGNAL Objektivversatz-, Zoom- und Fokuswerten für die ausgewählte [PROFILE]-Nummer. Wenn das Eingangssignal umgeschaltet wird, verschiebt sich das Objektiv auf die Werte für die ausgewählte [PROFILE]-Nummer.
Seite 71
3. Praktische Funktionen Speichern Ihrer eingestellten Werte in [OBJ.SPEICHER REF.]: 1. Drücken Sie die MENU-Taste. Nun wird das Menü angezeigt. 2. Drücken Sie die ▶-Taste, um [EINRICHTEN] auszuwählen und drücken Sie dann die ENTER-Taste. 3. Drücken Sie die ▶-Taste, um [INSTALLATION(1)] auszuwählen.
Seite 72
3. Praktische Funktionen 4. Drücken Sie die ▼-Taste, um [OBJ.SPEICHER REF.] auszuwählen und drücken Sie die ENTER-Taste. Der [OBJ.SPEICHER REF.]-Bildschirm wird angezeigt. 5. Vergewissern Sie sich, dass [PROFIL] markiert ist und drücken Sie die ENTER-Taste. Der [PROFIL]-Auswahlbildschirm erscheint. 6. Drücken Sie die Tasten ▼/▲, um die [PROFIL]-Nummer auszuwählen und drücken Sie die ENTER-Taste. Kehren Sie zum [OBJ.SPEICHER REF.]-Einstellungsbildschirm zurück.
Seite 73
3. Praktische Funktionen 9. Drücken Sie die MENU-Taste. Das Menü wird geschlossen. TIPP: • Um eingestellte Werte für die einzelnen Eingangsquellen zu speichern nutzen Sie die Objektivspeicherfunktion. (→ Seite 97) Aufrufen Ihrer eingestellten Werte aus [OBJ.SPEICHER REF.]: 1. Drücken Sie die MENU-Taste. Nun wird das Menü...
Seite 74
3. Praktische Funktionen 5. Vergewissern Sie sich, dass [PROFIL] markiert ist und drücken Sie die ENTER-Taste. Der [PROFIL]-Auswahlbildschirm erscheint. 6. Drücken Sie die Tasten ▼/▲, um die [PROFIL]-Nummer auszuwählen und drücken Sie die ENTER-Taste. Kehren Sie zum [OBJ.SPEICHER REF.]-Einstellungsbildschirm zurück. 7.
Seite 75
3. Praktische Funktionen TIPP: Aufrufen Ihrer gespeicherten Werte aus dem [OBJEKTIVSPEICHER]: 1. Wählen Sie aus dem Menü [EINST.] → [OBJEKTIVSPEICHER] → [VERSCHIEBEN] und drücken Sie die ENTER- Taste. Daraufhin erscheint der Bestätigungsbildschirm. 2. Drücken Sie zum Auswählen die Taste ◀ und [JA] und drücken Sie die ENTER-Taste. Während der Projektion wird das Objektiv verschoben, wenn die eingestellten Werte für ein Eingangssignal gespeichert wurden.
4. Mehrfach-Anzeige Projektion ❶ Was Sie mit der Mehrfach-Anzeige-Projektion tun können Dieser Projektor kann einzeln oder in mehreren Einheiten für Mehrfach-Anzeige-Projektion benutzt werden. Wir zeigen hier ein Beispiel mit zwei Projektionsbildschirmen. Fall 1 Nutzung eines einzelnen Projektors für zwei Arten von Videos zur gleichen Zeit [PIP/BILD FÜR BILD] Fall 2 Nutzung von vier Projektoren, um Videos mit einer Auflösung von 3.840 ×...
Seite 77
4. Mehrfach-Anzeige Projektion Fall 2. Nutzung von vier Projektoren, um Videos mit einer Auflösung von 3.840 × 2.160 Pixeln [KACHELN] anzuzeigen Anschluss-Beispiel und Projektionsbild Funktionen des Bildschirm-Menüs 1 Vier ähnliche Videos werden angezeigt, wenn vier Projektoren projiziert werden. Bitte fragen Sie Ihren Einzelhändler wegen der Ausrichtung der Projektionsposition jedes Projektors. HINWEIS: •...
Seite 78
4. Mehrfach-Anzeige Projektion 2 Benutzen Sie das Bildschirmmenü, um mit den vier jeweiligen Projektoren das Bild in vier Teile zu teilen. Rufen Sie den [ANZEIGE] → [MEHRFACH-ANZEIGE] → [BILDEINSTELLUNG]-Bildschirm im Bildschirmmenü auf und wählen Sie [KACHELN]. (1) Auf dem Bildschirm für die Einstellung der Anzahl der horizontalen Geräte, wählen Sie [2 GERÄTE]. (Anzahl der Geräte in horizontaler Richtung) (2) Auf dem Bildschirm für die Einstellung der Anzahl der vertikalen Geräte, wählen Sie [2 GERÄTE].
4. Mehrfach-Anzeige Projektion Dinge, die bei der Installation von Projektoren zu beachten sind • Lassen Sie ausreichend Platz links und rechts vom Projektor, damit die Lufteinlässe oder Auslässe des Projektors nicht blockiert werden. Wenn die Luftein- und -auslässe blockiert sind, steigt die Temperatur im Inneren des Pro- jektor an und das kann zu einer Fehlfunktion führen.
4. Mehrfach-Anzeige Projektion ❷ Anzeige zweier Bilder zur gleichen Zeit Der Projektor verfügt über eine Funktion, die es Ihnen ermöglicht, zwei verschiedene Signale gleichzeitig zu sehen. Sie haben zwei Modi: BILD-IN-BILD-Modus und BILD FÜR BILD-Modus. Das projizierte Video auf der ersten Bildschirmanzeige wird als Hauptanzeige bezeichnet, während das projizierte Video, das nachfolgend aufgerufen wird, als Nebenanzeige bezeichnet wird.
4. Mehrfach-Anzeige Projektion Projektion von zwei Bildschirmen 1. Drücken Sie die MENU-Taste, um das Bildschirmmenü anzuzeigen, und wählen Sie [ANZEIGE] → [PIP/BILD FÜR BILD]. Dadurch wird der [PIP/BILD FÜR BILD]-Bildschirm im Bildschirmmenü angezeigt. 2. Wählen Sie [SUB-EINGANG] mit den ▼/▲-Tasten aus und drücken Sie die ENTER-Taste. Das zeigt den [SUB-EINGANG]-Bildschirm an.
Seite 82
4. Mehrfach-Anzeige Projektion Umschalten von der Hauptanzeige zur Nebenanzeige und umgekehrt 1. Drücken Sie die MENU-Taste, um das Bildschirmmenü anzuzeigen, und wählen Sie [ANZEIGE] → [PIP/BILD FÜR BILD]. Dadurch wird der [PIP/BILD FÜR BILD]-Bildschirm im Bildschirmmenü angezeigt. 2. Wählen Sie [BILDTAUSCH] mit den ▼/▲-Tasten aus und drücken Sie die ENTER-Taste. Ruft den Bildschirm für den Tausch der Anzeigepositionen auf.
4. Mehrfach-Anzeige Projektion Einschränkungen • Die folgenden Funktionen sind nur für die Hauptanzeige aktiviert. • Audio-visuelle Einstellungen • Video-Vergrößerung/-Komprimierung mit den partiellen D-ZOOM/ZOOM +/− -Tasten. Jedoch ist die Vergrößerung/Komprimierung nur bis zu den in [BILD FÜR BILD GRENZE] eingestellten Posi- tionen möglich.
4. Mehrfach-Anzeige Projektion ❸ Anzeige eines Bildes mit [EDGE-BLENDING] Ein Video mit hoher Auflösung kann auf einen noch größeren Bildschirm projiziert werden, indem mehrere Projektoren links, rechts, oben und unten kombiniert werden. Dieser Projektor ist mit einer „EDGE-BLENDING Funktion“ ausgestattet, die die Ränder (Grenzen) des Projektions- bildschirms unsichtbar macht.
Seite 85
4. Mehrfach-Anzeige Projektion Vorbereitung: • Schalten Sie den Projektor ein und zeigen Sie ein Signal an. • Bei der Durchführung von Einstellungen und Anpassungen mit einer Fernbedienung, aktivieren Sie die [STEUER- ID] zur Zuweisung einer ID für jeden Projektor, um die anderen Projektoren nicht zu aktivieren. (→ Seite 121) Einstellung der Überlappung der Projektionsbildschirme ①...
Seite 86
4. Mehrfach-Anzeige Projektion 4 Wählen Sie [STEUERUNG] → [AKTIV] und drücken Sie die ENTER-Taste. Jede Option für [OBEN], [UNTEN], [LINKS], [RECHTS] und [SCHWARZWERT] hat ihre eigene [STEUERUNG], [MARKIERUNG], [BEREICH] und [POSITION]. • Für den Projektor A, stellen Sie [STEUERUNG] für [OBEN], [LINKS] und [UNTEN] auf [INAKTIV]. Ebenso für den Projektor B, stellen Sie [STEUERUNG] für [OBEN], [RECHTS] und [UNTEN] auf [INAKTIV].
4. Mehrfach-Anzeige Projektion 1 Einstellung [BEREICH]. Stellen Sie mit der ◀ oder ▶-Taste den überlappenden Bereich ein. TIPP: • Nehmen Sie die Einstellung so vor, dass sich die Markierung des einen Projektors mit der Markierung des anderen Projektors überlappt. 2 Einstellung [POSITION]. Verwenden Sie die ◀...
4. Mehrfach-Anzeige Projektion 2. Wählen Sie eine Option aus den neun Möglichkeiten mit ▲ oder ▼. Schwarzwert Einstellung Dies stellt den Schwarzwert des überlappenden Bereichs und des nicht überlappenden Bereichs auf der Mehrfach- Anzeige ein (EDGE-BLENDING). Passen Sie den Helligkeitspegel an, wenn Sie das Gefühl haben, dass der Unterschied zu groß ist. HINWEIS: Diese Funktion ist nur verfügbar, wenn [MODUS] aktiv ist.
Seite 89
4. Mehrfach-Anzeige Projektion 2. Wählen Sie mit der ▼- oder ▲-Taste einen Punkt und verwenden Sie ◀ oder ▶, um den Schwarzwert einzu- stellen. Wiederholen Sie dies für den anderen Projektor, falls nötig. 9-segmentierte Anteile für Schwarzwert-Einstellung Der mittlere Projektor Diese Funktion stellt den Helligkeitspegel von 9-segmentierten Anteilen für den mittleren Projektor und 4-segmentierten Anteilen für den linken unteren Projektor ein, wie unten gezeigt.
5. Anwendung des Bildschirm-Menüs ❶ Verwendung der Menüs HINWEIS: Das Bildschirmmenü wird während der Projektion eines bewegten Halbbildvideobildes möglicherweise nicht richtig angezeigt. 1. Drücken Sie zum Aufrufen des Menüs die MENU-Taste auf der Fernbedienung oder am Projektorgehäuse. HINWEIS: Die Befehle wie ENTER, BEENDEN, ▲▼, ◀▶ unten zeigen verfügbare Tasten für die Bedienung. 2.
5. Anwendung des Bildschirm-Menüs ❷ Menü-Elemente Registerkarte Schieberegler Volles Dreieck Verfügbare Tasten Quelle Menümodus Hervorheben Optionsschaltfläche LICHTBETRIEBSART-Symbol Ausschalt-Timer ver- Symbol Große Höhe bleibende Zeit Thermometer-Symbol Tastensperre-Symbol Menüfenster oder Dialogfelder verfügen normalerweise über die folgenden Elemente: Die Hervorhebung ����������������������������zeigt das ausgewählte Menü oder die ausgewählte Option� Volles Dreieck ����������������������������������Zeigt an, dass weitere Auswahlmöglichkeiten verfügbar sind�...
5. Anwendung des Bildschirm-Menüs ❸ Liste der Menüpunkte • Grundmenüpunkte werden durch einen schattierten Bereich angezeigt. Je nach Eingangssignal stehen einige Menüpunkte nicht zur Verfügung. Menüpunkt Standard Optionen 1:HDMI1 2:HDMI2 3:DisplayPort EINGANG 4:COMPUTER 5:HDBaseT EINGABELISTE TESTMUSTER MODUS STANDARD STANDARD, PROFESSIONELL AUTO, 1:HELL�...
Seite 93
5. Anwendung des Bildschirm-Menüs Menüpunkt Standard Optionen STEREOVIEWER EINZEL EINZEL, DUAL LINKS, DUAL RECHTS STEREOFILTER EINZEL EINZEL, DUAL LINKS, DUAL RECHTS 3D-EINSTEL- AUTO, INAKTIV(2D), FRAME PACKING, NEBENEINANDER(HALB), LUNGEN FORMAT AUTO NEBENEINANDER(VOLL), OBEN UND UNTEN, BILDALTERNATIVE, LINIENALTERNATIVE EINST� L/R-INVERTIERUNG INAKTIV INAKTIV, AKTIV SPEICHERN OBJEKTIV- VERSCHIEBEN...
Seite 94
5. Anwendung des Bildschirm-Menüs Menüpunkt Standard Optionen MODUS INAKTIV INAKTIV, AKTIV KONTRAST W KONTRAST R KONTRAST G WEISSABGLEICH KONTRAST B HELLIGKEIT W HELLIGKEIT R HELLIGKEIT G HELLIGKEIT B MEHRFACH- MODUS INAKTIV INAKTIV, ZOOM, KACHELN ANZEIGE ANZEIGE HORIZONTALER ZOOM VERTIKALER ZOOM ZOOM HORIZONTAL- POSITION...
Seite 95
5. Anwendung des Bildschirm-Menüs Menüpunkt Standard Optionen BLENDE EINSCHALTEN OFFEN OFFEN, GESCHLOSSEN INSTALLATI- BLENDENEINSTELLUN- EINBLENDEZEIT 0–10 SEK� ON(2) AUSBLENDEZEIT 0–10 SEK� MENÜMODUS ERWEITERT ERWEITERT, GRUNDLEGENDES KEINE SPEICHERUNG DER INAKTIV INAKTIV, AKTIV ADMINISTRA- EINSTELLWERTE TOR MODUS NEUES PASSWORT PASSWORT BESTÄTIGEN AKTIVIEREN INAKTIV INAKTIV, AKTIV AKTIV...
Seite 96
5. Anwendung des Bildschirm-Menüs Menüpunkt Standard Optionen SCHNITTSTELLE LAN, HDBaseT PROFILE DEAKTIVIEREN, PROFILE 1, PROFILE 2 DHCP INAKTIV, AKTIV IP-ADRESSE VERKABELTES LAN SUBNET-MASKE GATEWAY AUTO-DNS INAKTIV, AKTIV DNS-KONFIGURATION WIEDERANSCHL PROJEKTORNAME PROJEKTORNAME PJ-******** HOST-NAME pj-******** DOMAIN DOMAIN-NAME ALARM-MAIL INAKTIV, AKTIV HOST-NAME pj-******** DOMAIN-NAME ABSENDER-ADRESSE...
5. Anwendung des Bildschirm-Menüs ❹ Menü-Beschreibungen und Funktionen [EINGANG] 1:HDMI1 Dies projiziert das Video des Gerätes, das am HDMI 1 IN-Anschluss angeschlossen ist. 2:HDMI2 Dies projiziert das Video des Gerätes, das am HDMI 2 IN-Anschluss angeschlossen ist. 3:DisplayPort Dies projiziert das Video des Gerätes, das am DisplayPort IN-Eingangsanschluss angeschlossen ist. 4: COMPUTER Dies projiziert das Video des Gerätes, das am Computer Video-Eingangsanschluss angeschlossen ist.
5. Anwendung des Bildschirm-Menüs Verwenden der Eingabeliste Wenn beliebige Quellen-Einstellungen vorgenommen werden, werden die Einstellungen automatisch in der Eingabe- liste registriert. Die (Einstellungswerte der) registrierten Signale können aus der Eingabeliste geladen werden, wann immer es nötig ist. Es können jedoch nur bis zu 100 Muster in der Eingabeliste registriert werden. Wenn 100 Muster in der Eingabeliste registriert wurden, wird eine Fehlermeldung angezeigt und es können keine weiteren Muster registriert werden.
Seite 100
5. Anwendung des Bildschirm-Menüs Das aktuell projizierte Signal in der Eingabeliste speichern [ (SPEICHERN)] 1. Drücken Sie die ▲- oder ▼-Taste, um eine Nummer auszuwählen. 2. Drücken Sie die ◀- oder ▶-Taste, um [ (SPEICHERN)] auszuwählen und drücken Sie die ENTER-Taste. Ein Signal aus der Eingabeliste aufrufen [ (LADEN)] Drücken Sie die ▲...
5. Anwendung des Bildschirm-Menüs Ein Signal aus der Eingabeliste ausschneiden [ (AUSSCHNEIDEN)] 1. Drücken Sie die ▲- oder ▼-Taste, um ein Signal auszuwählen, das Sie löschen möchten. 2. Drücken Sie die ◀-, ▶-, ▲- oder ▼-Taste, um [ (AUSSCHNEIDEN)] auszuwählen und drücken Sie die ENTER-Taste.
5. Anwendung des Bildschirm-Menüs ❺ Menü-Beschreibungen und Funktionen [EINSTELLUNG] [BILD] [MODUS] Mit dieser Funktion können Sie festlegen, wie die Einstellungen für [DETAIL-EINSTELLUNG] der [VOREINSTELLUNG] für jeden Eingang gespeichert werden sollen. STANDARD ������������ Speichert die Einstellungen für jeden Punkt von [VOREINSTELLUNG] (Voreinstellung 1 bis 7) PROFESSIONELL ���...
Seite 103
5. Anwendung des Bildschirm-Menüs [DETAIL-EINSTELLUNG] [ALLGEMEINES] Speichern Ihrer benutzerdefinierten Einstellungen [REFERENZ] Mit dieser Funktion können Sie Ihre benutzerdefinierten Einstellungen unter [VOREINSTELLUNG 1] bis [VOREIN- STELLUNG 7] speichern. Wählen Sie zuerst einen Basis-Voreinstellungsmodus aus [REFERENZ] aus und stellen Sie dann [GAMMAKORREK- TUR] und [FARBTEMPERATUR] ein.
5. Anwendung des Bildschirm-Menüs Einstellen der Farbtemperatur [FARBTEMPERATUR] Diese Option ermöglicht die Auswahl der gewünschten Farbtemperatur. Ein Wert zwischen 5.000 K und 10.500 K kann in Einheiten von 100 K eingestellt werden. HINWEIS: Wenn [HELL. HOCH] unter [REFERENZ] ausgewählt wurde, steht diese Funktion nicht zur Verfügung. Anpassen von Helligkeit und Kontrast [DYNAMISCHER KONTRAST] Bei dieser Einstellung wird das optimale Kontrastverhältnis entsprechend dem Video angepasst.
Seite 105
5. Anwendung des Bildschirm-Menüs [BILDSCHÄRFE] Steuert die Details des Bildes. [FARBE] Erhöht oder reduziert den Farbsättigungspegel. [FARBTON] Variiert den Farbpegel von +/− Grün bis +/− Blau. Der Rot-Pegel wird als Bezugswert herangezogen. HINWEIS: • Wenn [TESTMUSTER] angezeigt wird, können [KONTRAST], [HELLIGKEIT], [BILDSCHÄRFE], [FARBE] und [FARBTON] nicht eingestellt werden.
Seite 106
5. Anwendung des Bildschirm-Menüs [BILD-OPTIONEN] Einstellen des Taktes und der Phase [TAKT/PHASE] Diese Funktion ermöglicht Ihnen die manuelle Einstellung von TAKT und PHASE. TAKT ���������������������� Verwenden Sie diesen Punkt für die Feinabstimmung des Computerbildes oder zum Beseitigen von mögli- cherweise auftretenden Vertikalstreifen� Diese Funktion stellt die Taktfrequenzen ein, mit denen horizontale Streifen im Bild eliminiert werden�...
5. Anwendung des Bildschirm-Menüs Anpassen der Horizontal-/Vertikal-Position [HORIZONTAL/VERTIKAL] Passt die Position des Bildes horizontal und vertikal an. • Während der Einstellung von [TAKT] und [PHASE] kann das Bild verzerrt werden. Hierbei handelt es sich nicht um eine Fehlfunktion. • Die Einstellungen für [TAKT], [PHASE], [HORIZONTAL] und [VERTIKAL] werden für das aktuelle Signal im Speicher abgelegt.
5. Anwendung des Bildschirm-Menüs Bildformat [BILDFORMAT] auswählen Mit dieser Funktion können Sie das Lateral:Longitudinal-Bildseitenverhältnis des Bildschirms auswählen. Der Projektor identifiziert das eingehende Signal automatisch und stellt das optimale Bildformat ein. Für Computersignal Für HDTV/SDTV-Signale Auflösung Bildformat 640 × 480 SVGA 800 ×...
Seite 109
5. Anwendung des Bildschirm-Menüs Optionen Funktion 16:10 Das Bild wird mit einem Format 16:10 dargestellt NATÜRLICH Hat das eingehende Computersignal eine niedrigere oder höhere Auflösung als die natürliche Auflösung des Projektors, zeigt der Projektor das aktuelle Bild in seiner echten Auflösung an. (→ Seite 2) Hat das eingehende Computersignal eine höhere Auflösung als die natürliche Auflösung des Projektors, zeigt der Projektor den Mittelteil eines Bildes an.
5. Anwendung des Bildschirm-Menüs [VIDEO] Verwenden der Rauschunterdrückung [RAUSCHUNTERDRÜCKUNG] Bei der Projektion eines Videobildes können Sie die [RAUSCHUNTERDRÜCKUNG]-Funktion verwenden, um das Bildrauschen zu verringern (Rauheit und Verzerrung). Dieses Gerät verfügt über drei Arten von Rauschunterdrü- ckungsfunktionen. Wählen Sie die Funktion abhängig von der Art des Rauschens. Abhängig vom Rauschpegel kann der Rauschminderungseffekt auf [INAKTIV], [NIEDRIG], [MITTEL] oder [HOCH] eingestellt werden.
Seite 111
5. Anwendung des Bildschirm-Menüs [SIGNALTYP] Auswahl von RGB und Komponenten Signalen. Normalerweise ist es auf [AUTO] eingestellt. Ändern Sie die Einstel- lung, wenn die Farbe des Bildes unnatürlich verbleibt. AUTO ��������������������� Unterscheidet automatisch zwischen RGB und Komponenten Signalen� RGB ����������������������� Schaltet auf den RGB-Eingang um� REC601 ������������������...
Seite 112
5. Anwendung des Bildschirm-Menüs [3D-EINSTELLUNGEN] Siehe „3-10 Projektion von 3D Videos“ (→ Seite 44) für die Bedienung. STEREOVIEWER Stapeln Sie einen einzelnen oder mehrere Projektoren und führen Sie die Einstellungen für die Projektion von 3D Videos aus. Wählen Sie die links/rechts Einstellungen der 3D-Brille mit dem Stereoviewer aus. EINZEL �������������������...
5. Anwendung des Bildschirm-Menüs Verwendung der Objektivspeicherfunktion [OBJEKTIVSPEICHER] Diese Funktion dient zur Speicherung von eingestellten Werten für die einzelnen Eingangssignale, wenn Sie die Tasten OBJEKTIVVERSATZ, ZOOM und FOKUS des Projektors benutzen. Eingestellte Werte können auf das ausgewählte Signal angewendet werden. Damit wird die Einstellung von Objektivversatz, Fokus und Zoom mit der Auswahl der Quelle überflüssig.
Seite 114
5. Anwendung des Bildschirm-Menüs Aufrufen Ihrer eingestellten Werte aus dem [OBJEKTIVSPEICHER]: 1. Wählen Sie aus dem Menü [EINST.] → [OBJEKTIVSPEICHER] → [VERSCHIEBEN] und drücken Sie die ENTER- Taste. Daraufhin erscheint der Bestätigungsbildschirm. 2. Drücken Sie zum Auswählen die Taste ◀ und [JA] und drücken Sie die ENTER-Taste. Während der Projektion wird das Objektiv verschoben, wenn die eingestellten Werte für ein Eingangssignal gespeichert wurden.
5. Anwendung des Bildschirm-Menüs ❻ Menü-Beschreibungen und Funktionen [ANZEIGE] [PIP/BILD FÜR BILD] SUB-EINGANG Wählen Sie das Eingangssignal, das in der Subanzeige angezeigt werden soll. Siehe „4-2 Anzeige von zwei Bildern gleichzeitig“ (→ Seite 64) für Einzelheiten zur Bedienung. MODUS Wählen Sie entweder BILD-IN-BILD (BILD-IN-BILD) oder BILD FÜR BILD, wenn Sie zur 2-Bildanzeige umschalten. BILDTAUSCH Die Videos in der Hauptanzeige und der Nebenanzeige werden ausgetauscht.
Seite 116
5. Anwendung des Bildschirm-Menüs TIPP: Die Horizontal-Position und Vertikal-Position sind die Summe der Bewegungen von den Referenzpunkten aus. Wenn zum Beispiel OBEN-LINKS eingestellt wird, wird die Position mit dem gleichen Betrag der Bewegung angezeigt, auch wenn sie mit anderen Startpositionen angezeigt wird. Die maximale Summe der Bewegung ist die Hälfte der Auflösung des Projektors.
Seite 117
5. Anwendung des Bildschirm-Menüs [GEOMETRISCHE KORREKTUR] MODUS Stellen Sie das Muster für die korrekte Verzerrung ein. Wenn [INAKTIV] ausgewählt wurde, wird die [GEOMETRISCHE KORREKTUR] unwirksam. Wenn Sie den [MENÜ WINKEL] ändern müssen, denken Sie daran, ihn vor der Ausführung des Menüpunkts [GEO- METRISCHE KORREKTUR] zu ändern.
Seite 118
5. Anwendung des Bildschirm-Menüs ECKENKORREKTUR Zeigt den 4-Punkt-Korrektur Bildschirm an und passt die Trapezverzerrung des Projektionsbildschirms an. Siehe „Korrektur von horizontaler und vertikaler Trapezverzerrung [ECKENKORREKTUR]“ (→ Seite 36) für Einzel- heiten zur Bedienung. HORIZONTALE ECKE/VERTIKALE ECKE Verzerrungskorrektur für Eckprojektion wie Wandoberflächen. HORIZONTALE ECKE ������������������������������...
5. Anwendung des Bildschirm-Menüs Einstellverfahren 1. Richten Sie den Cursor auf [HORIZONTALE ECKE] oder [VERTIKALE ECKE] des [GEOMETRISCHE KORREKTUR]-Menüs aus und drücken Sie die ENTER-Taste. • Der Einstellungsbildschirm wird angezeigt. 2. Drücken Sie die ▼▲◀▶-Tasten, um den Cursor (gelbe Box) mit dem Ziel-Einstellpunkt auszurichten und drücken Sie dann die ENTER-Taste.
Seite 120
5. Anwendung des Bildschirm-Menüs VERZERRUNG Korrigiert die Verzerrung des projizierten Bildes auf einer besonderen Oberfläche wie einer Säule oder einer Kugel. HINWEIS: • Wenn der maximale Einstellungsbereich überschritten wird, wird die Verzerrungseinstellung deaktiviert. Stellen Sie den Projektor in einem optimalen Winkel auf, da sich die Bildqualität mit größerer Einstellungsstärke mehr verschlechtert. •...
Seite 121
5. Anwendung des Bildschirm-Menüs PC-WERKZEUG Rufen Sie die geometrischen Korrekturdaten ab, die im Voraus im Projektor gespeichert wurden. Drei Arten von Daten können registriert werden. HINWEIS: • Wird von der geometrischen Korrektur die elektrische Korrektur ausgeführt, kann sich die Helligkeit oder die Bildschirmqualität manchmal verschlechtern.
Seite 122
5. Anwendung des Bildschirm-Menüs [EDGE-BLENDING] Diese Option stellt die Ränder (Grenze) des Projektionsbildschirms ein, wenn Videos mit hoher Auflösung mit einer Kombination von mehreren Projektoren in den Positionen oben, unten, links und rechts projiziert werden. MODUS Dies aktiviert oder deaktiviert die EDGE-BLENDING Funktion. Wenn MODUS auf AKTIV gestellt ist, können die OBEN, UNTEN, LINKS, RECHTS, SCHWARZWERT und KURVE MISCHEN Einstellungen angepasst werden.
Seite 123
5. Anwendung des Bildschirm-Menüs [MEHRFACH-ANZEIGE] WEISSABGLEICH Dies stellt den Weißabgleich für jeden Projektor bei der Projektion mit mehreren Projektoren ein. Dies kann angepasst werden, wenn [MODUS] auf [AKTIV] eingestellt ist. KONTRAST W, KONTRAST R, KONTRAST G, KONTRAST B ������������������������������ Anpassen der weißen Farbe des Videos� HELLIGKEIT W, HELLIGKEIT R, HELLIGKEIT G, HELLIGKEIT B ������������������������������...
Seite 124
5. Anwendung des Bildschirm-Menüs Bedingungen für die Verwendung von Kacheln • Alle Projektoren müssen die folgenden Bedingungen erfüllen. • Das Display muss die gleiche Größe haben • Die Projektionsbildschirmgröße muss die gleiche sein • Die linken und rechten Enden oder oberen und unteren Enden des Projektionsbildschirms müssen überein- stimmen.
5. Anwendung des Bildschirm-Menüs ❼ Menü Beschreibungen und Funktionen [EINRICHTEN] [MENU(1)] Auswählen der Menüsprache [SPRACHE] Für die Bildschirm-Anweisungen können Sie eine von 30 Sprachen wählen. HINWEIS: Auch wenn [RESET] vom Menü aus durchgeführt wird, bleibt Ihre Einstellung unbeeinflusst. Auswählen der Menü-Farbe [FARBAUSWAHL] Sie können zwischen zwei Optionen für die Menüfarbe wählen: FARBE und MONOCHROM.
Seite 126
5. Anwendung des Bildschirm-Menüs [MENU(2)] [MENÜ WINKEL] Wählt die Richtung zur Anzeige des Menüs aus. [MENÜ POSITION] Verschiebt die Anzeigeposition des Menüs. HORIZONTALE POSITION ���Verschiebt das Menü in den horizontalen Richtungen� VERTIKALE POSITION ��������Verschiebt das Menü in den vertikalen Richtungen� RESET ���������������������������������Setzt die Anzeigeposition des Menüs auf die Werkseinstellungen zurück (die Bildschirmmitte)�...
5. Anwendung des Bildschirm-Menüs [INSTALLATION(1)] Auswählen der Projektor-Ausrichtung [AUSRICHTUNG] Diese Funktion richtet Ihr Bild der Projektionsart entsprechend aus. Die Optionen sind: Frontprojektion, Deckenrück- projektion, Rückprojektion und Deckenfrontprojektion. HINWEIS: • Bitte fragen Sie Ihren Fachhändler nach speziellem Installationsservice, wie für die Montage des Projektors an der Decke. Instal- lieren Sie den Projektor niemals selbst.
5. Anwendung des Bildschirm-Menüs Auswählen von Bildseitenverhältnis und Position für den Bildschirm [BILDSCHIRM] [BILDSCHIRMTYP] Stellt das Bildformat des Projektionsbildschirms ein. BELIEBIG ����������������������������Das Verhältnis der Flüssigkristallanzeige wird ausgewählt� Wählen Sie dies bei Projektion der Mehrfach-Anzeige und 17:9 Bildschirm (2K)� 4:3-BILDSCHIRM ����������������Für einen Bildschirm mit einem 4:3-Bildformat 16:9-BILDSCHIRM ��������������Für einen Bildschirm mit einem 16:9-Bildformat 16:10-BILDSCHIRM ������������Für einen Bildschirm mit einem 16:10-Bildformat HINWEIS:...
Seite 129
5. Anwendung des Bildschirm-Menüs TIPP: • Wenn [GROSSE HÖHE] für [GEBLÄSEMODUS] ausgewählt wurde, wird ein Symbol am unteren Rand des Menüs eingeblendet. [LICHTBETRIEBSART] Passen Sie bei der Mehrfachanzeige-Projektion die Energiespareinstellungen und die Helligkeit für jeden Projektor ein. Für Energiespareinstellungen, siehe Seite “3-6.
Seite 130
5. Anwendung des Bildschirm-Menüs [STATISCHE KONVERGENZ] Mit dieser Funktion können Sie Farbabweichungen im Bild anpassen. Diese Einstellung kann in Einheiten von ± 1 Pixel in horizontaler Richtung für HORIZONTAL R, G und B, in vertikaler Richtung für VERTIKAL R, G und B angepasst werden. Verwendung der Referenz-Objektivspeicherfunktion [OBJ.SPEICHER REF.] Diese Funktion dient zur Speicherung von eingestellten gemeinsamen Werten für alle Eingangssignale, wenn Sie die Tasten OBJEKTIVVERSATZ, ZOOM und FOKUS am Projektor oder auf der Fernbedienung benutzen.
Seite 131
5. Anwendung des Bildschirm-Menüs [INSTALLATION(2)] [BLENDENEINSTELLUNGEN] Aktivieren und Deaktivieren der Blendenverschlussfunktion. Sie können auch festlegen, wie lange das Licht braucht, um ein- und auszublenden, wenn die SHUTTER-Taste auf der Fernbedienung gedrückt wird. BLENDE EIN- OFFEN Beim Einschalten des Netzstroms schaltet sich die Lichtquelle ein und SCHALTEN das Bild wird projiziert.
Seite 132
5. Anwendung des Bildschirm-Menüs [STEUERUNG] WERKZEUGE ADMINISTRATOR MODUS Diese Option ermöglicht Ihnen, den MENÜMODUS auszuwählen, Einstellungen zu speichern und ein Passwort für den Administrator-Modus festzulegen. MENÜMODUS Wählen Sie entweder das [GRUNDLEGENDES]-Menü oder das — [ERWEITERT]-Menü. (→ Seite 76) KEINE SPEICHE- Wenn Sie hier ein Häkchen setzen, werden die Einstellungen —...
Seite 133
5. Anwendung des Bildschirm-Menüs PROGRAMM-TIMER Diese Option schaltet den Projektor ein/in Standby, ändert Videosignale und wählt die LICHT-Betriebsart automatisch zu einer festgelegten Zeit. HINWEIS: • Stellen Sie vor der Benutzung des [PROGRAMM-TIMER] sicher, dass Sie [DATUM UND ZEIT] einstellen. (→ Seite 120) Stellen Sie sicher, dass der Projektor im Standby-Zustand mit dem NETZKABEL verbunden ist.
Seite 134
5. Anwendung des Bildschirm-Menüs AKTIV �������������������� Setzen Sie ein Häkchen, um das Programm zu aktivieren� TAG ������������������������ Wählen Sie die Wochentage für den Programm-Timer� Um das Programm von Montag bis Freitag auszu- führen, wählen Sie [MO-FR]� Um das Programm jeden Tag auszuführen, wählen Sie [TÄGLICH]� ZEIT �����������������������...
Seite 135
5. Anwendung des Bildschirm-Menüs Aktivieren des Programm-Timers 1. Wählen Sie [AKTIVIEREN] auf dem [PROGRAMM-TIMER]-Bildschirm und drücken Sie die ENTER-Taste. Daraufhin erscheint der Auswahlbildschirm. 2. Drücken Sie die ▼-Taste, um den Cursor auf [AKTIV] auszurichten und drücken Sie dann die ENTER-Taste. Kehren Sie zum [PROGRAMM-TIMER]-Bildschirm zurück.
5. Anwendung des Bildschirm-Menüs DATUM UND ZEITEINST. Sie können die aktuelle Zeit, den Monat, das Datum und das Jahr einstellen. HINWEIS: Der Projektor verfügt über eine eingebaute Uhr. Die Uhr läuft noch etwa einen Monat lang weiter, nachdem der Netzstrom ausgeschaltet wurde.
5. Anwendung des Bildschirm-Menüs Dem Projektor eine ID zuweisen [STEUER-ID] Sie können mehrere Projektoren separat und unabhängig voneinander mit einer Fernbedienung bedienen, die mit der Funktion STEUER-ID ausgestattet ist. Wenn Sie allen Projektoren die gleiche ID zuweisen, können Sie bequem alle Projektoren über eine Fernbedienung bedienen.
Seite 138
5. Anwendung des Bildschirm-Menüs Ein- oder Ausschalten des Fernbedienungssensors [FERNBEDIENUNGSSENSOR] Diese Option legt fest, welcher Fernbedienungssensor am Projektor für den Drahtlos-Modus aktiviert wird. Die Optionen sind: VORNE/HINTEN, VORNE, HINTEN und HDBaseT*. HINWEIS: • Die Fernbedienung des Projektors kann keine Signale empfangen, wenn die Stromversorgung des HDBaseT-Übertragungsgerätes, das an den Projektor angeschlossen ist, eingeschaltet ist, wenn dies auf „HDBaseT“...
Seite 139
5. Anwendung des Bildschirm-Menüs [NETZWERK-EINSTELLUNGEN] Wichtig: • Wenden Sie sich bezüglich dieser Einstellungen an Ihren Netzwerkadministrator. • Verbinden Sie bei Verwendung eines verkabelten LAN das Ethernet-Kabel (LAN-Kabel) mit dem LAN-Port des Projektors. (→ Seite 150) • Bitte verwenden Sie ein Shielded Twisted Pair Kabel (STP) der Kategorie 5e oder höher für das LAN-Kabel (im Handel erhältlich). TIPP: Die Netzwerkeinstellungen, die Sie vornehmen, werden nicht beeinflusst, selbst wenn [RESET] aus dem Menü...
Seite 140
5. Anwendung des Bildschirm-Menüs VERKABELTES LAN SCHNITTSTELLE Wählen Sie [LAN] zur Verwendung des LAN-Ports zur Verbindung — mit dem verkabelten LAN. Wählen Sie [HDBaseT] zur Verwendung des HDBaseT IN/Ethernet-Ports zur Verbindung mit dem verkabelten LAN. Die Steuerung vom angeschlossenen Gerät wird deaktiviert, wenn kein Signal für 3 Minuten gesendet oder empfangen wird, wenn der Projektor über den HDBaseT IN/Ethernet-Port zum verkabelten LAN verbunden ist.
Seite 141
5. Anwendung des Bildschirm-Menüs PROJEKTORNAME PROJEKTORNAME Legen Sie einen eindeutigen Projektornamen fest. Bis zu 16 alphanume- rische Zeichen und Symbole DOMAIN Stellen Sie einen Hostnamen und Domainnamen für den Projektor ein. HOST-NAME Legen Sie einen Host-Namen für den Projektor fest. Bis zu 16 alphanume- rische Zeichen DOMAIN-NAME...
Seite 142
5. Anwendung des Bildschirm-Menüs ALARM-MAIL ALARM-MAIL Diese Option benachrichtigt Ihren Computer bei der Benutzung — eines kabellosen oder verdrahteten LANs per E-Mail über Feh- lermeldungen. Die Alarm-Mail-Funktion wird aktiviert, indem Sie ein Häkchen setzen� Die Alarm-Mail-Funktion wird deaktiviert, indem Sie das Häkchen entfernen�...
Seite 143
5. Anwendung des Bildschirm-Menüs NETZWERKSERVICE HTTP-SERVER Legen Sie ein Passwort für den HTTP-Server fest. Bis zu 10 alphanume- rische Zeichen PJLink Diese Option ermöglicht Ihnen, ein Passwort festzulegen, wenn Bis zu 32 alphanume- Sie die PJLink-Funktion verwenden. rische Zeichen HINWEIS: •...
5. Anwendung des Bildschirm-Menüs [QUELLOPTIONEN] Auto-Einstellung [AUTO-EINSTELLUNG] einstellen Mit dieser Funktion wird der Auto-Einstellung Modus so eingestellt, dass das Computersignal automatisch oder ma- nuell in Bezug auf Rauschen und Stabilität angepasst werden kann. Sie können automatische Anpassungen auf zwei Arten vornehmen: [NORMAL] und [FEIN]. INAKTIV �����������������...
Seite 145
5. Anwendung des Bildschirm-Menüs HINWEIS: • Selbst wenn das Hintergrund-Logo ausgewählt ist, wird der blaue Hintergrund ohne Logo angezeigt, wenn zwei Bilder im Modus [PIP/BILD FÜR BILD] angezeigt werden und kein Signal verfügbar ist. [HDBaseT-AUSGANG WÄHLEN] Wählen Sie ein Signal zur Ausgabe vom HDBaseT OUT/Ethernet-Port des Projektors aus. Wenn zwei Bilder gleich- zeitig projiziert werden (PIP/BILD FÜR BILD), wird das Bild für den Hauptbildschirm ausgegeben.
5. Anwendung des Bildschirm-Menüs [ENERGIE-OPTIONEN] [STANDBY-MODUS] Wählen Sie den Standby-Modus: NORMAL ���������������� Übertragen Sie den Standby-Zustand und die Steuerung des Stromverbrauchs basierend auf Projektorein- stellung und -zustand auf das angeschlossene Gerät� (→ Seite 168) SCHLUMMER �������� Erhalten Sie den Schlummer-Zustand� Der Stromverbrauch wird höher als in der Einstellung NORMAL� Wählen Sie diesen Modus in den folgenden Fällen aus: •...
5. Anwendung des Bildschirm-Menüs Aktivieren der Strom-Verwaltung [AUT. NETZ. AUS] Wenn diese Option ausgewählt wird, kann der Projektor so eingestellt werden, dass er sich automatisch ausschaltet (nach einer vorgegebenen Zeit: 0:05, 0:10, 0:15, 0:20, 0:30, 1:00) wenn kein Signal durch einen Eingang empfangen wird und keine Bedienung durchgeführt wird.
5. Anwendung des Bildschirm-Menüs Rücksetzung auf die Werkseinstellungen [RESET] Die RESET-Funktion ermöglicht Ihnen die Rücksetzung der Anpassungen und Einstellungen für eine (alle) Quelle(n) auf die Werkseinstellungen, mit Ausnahme der folgenden Einstellungen: [AKTUELLES SIGNAL] Setzt die Anpassungen für das aktuelle Signal auf die Werte der Werksvoreinstellungen zurück. Die Punkte, die zurückgesetzt werden können, sind: [VOREINSTELLUNG], [KONTRAST], [HELLIGKEIT], [FARBE], [FARBTON], [BILDSCHÄRFE], [BILDFORMAT], [HORIZONTAL], [VERTIKAL], [TAKT], [PHASE] und [ÜBERTAS- TUNG].
Seite 149
5. Anwendung des Bildschirm-Menüs ❽ Menü Beschreibungen & Funktionen [INFO.] Zeigt den Status des aktuellen Signals und der Lichtmodulnutzung an. Dieser Menüpunkt geht über zehn Seiten. Folgende Informationen sind enthalten: TIPP: Wenn Sie die HELP-Taste auf der Fernbedienung drücken, werden die [INFO.]-Menüpunkte angezeigt. [VERWENDUNGSDAUER] [LICHTBETRIEBSSTUNDEN] (Std.) [CO2-REDUZIERUNG GESAMT] (kg-CO2)
Seite 151
5. Anwendung des Bildschirm-Menüs [QUELLE(4)] SIGNALTYP BIT-TIEFE VIDEO-LEVEL SAMPLINGFREQUENZ 3D-FORMAT [VERKABELTES LAN] IP-ADRESSE SUBNET-MASKE GATEWAY MAC-ADRESSE [VERSION(1)] FIRMWARE DATA FIRMWARE2...
Seite 152
5. Anwendung des Bildschirm-Menüs [SONSTIGE] DATUM UHRZEIT PROJEKTORNAME MODEL NO. SERIAL NUMBER OBJEKTIV-ID [BEDINGUNGEN] EINLASSTEMPERATUR AUSLASSTEMPERATUR ATMOSPHÄRISCHER DRUCK INSTALLATIONSPOSITION X-ACHSE Y-ACHSE Z-ACHSE Über die X-ACHSE, Y-ACHSE und Z-ACHSE BEDINGUNGEN * Die Pfeilrichtung der Z-ACHSE in der Abbildung steht für die Oberseite des Projektors. X-ACHSE ����������������...
Seite 153
5. Anwendung des Bildschirm-Menüs Z-ACHSE ���������������� Anzeige des Projektors in einem Winkel von −100 bis +100 Z-ACHSE-Wert von Grad zur Horizontalen in Richtung der Z-Achse� des Projektors Horizontal, Ebene Z- Achse Schwerkraftrichtung [HDBaseT] SIGNALQUALITÄT BETRIEBSMODUS VERBINDUNGSSTATUS HDMI-STATUS...
6. Anschließen an andere Geräte HINWEIS: • Das Anschlusskabel wird nicht mit dem Projektor mitgeliefert. Bitte halten Sie ein passendes Kabel für den Anschluss bereit. Verwenden Sie bitte für HDMI, DisplayPort, LAN, RS-232C und AUDIO ein abgeschirmtes Signalkabel. Verwenden Sie bitte für den 15-poligen Mini-D-Sub ein abgeschirmtes Signalkabel mit Ferritkern. Die Verwendung anderer Kabel und Adapter kann den Radio- und Fernsehempfang stören.
Seite 155
6. Anschließen an andere Geräte 3. Führen Sie das Objektiv mit dem Pfeil auf dem Objektiv- schild nach oben in den Projektor ein. Führungsnut Führen Sie das Objektiv langsam vollständig ein. Pfeil Vorsprung 4. Drehen Sie das Objektiv im Uhrzeigersinn. Drehen Sie es, bis es hörbar einrastet.
6. Anschließen an andere Geräte Entfernen des Objektivs Vorbereitungen: 1. Schalten Sie den Projektor ein und zeigen Sie ein Bild an. 2. Drücken und halten Sie die SHIFT/HOME POSITION-Taste länger als 2 Sekunden. Das Objektiv wird in die Startposition gebracht. 3.
6. Anschließen an andere Geräte ❷ Herstellen der Anschlüsse Ein Computerkabel, HDMI-Kabel oder ein DisplayPort-Kabel kann zum Anschluss an einen Computer verwendet werden. Analoger RGB-Signalanschluss • Schließen Sie das Computerkabel an den Monitor-Ausgangsanschluss (Mini D-Sub, 15-polig) des Computers und den Computer Video-Eingangsanschluss des Projektors an. Verwenden Sie ein mit Ferritkern ausgestattetes Computerkabel.
6. Anschließen an andere Geräte Digitaler RGB-Signalanschluss • Schließen Sie ein im Handel erhältliches HDMI-Kabel an den HDMI-Ausgangsanschluss des Computers und den HDMI 1 IN- oder HDMI 2 IN-Eingangsanschluss des Projektors an. • Schließen Sie ein im Handel erhältliches DisplayPort-Kabel an den DisplayPort-Ausgangsanschluss des Computers und den DisplayPort-Eingangsanschluss des Projektors an.
6. Anschließen an andere Geräte Vorsichtsmaßnahmen, wenn ein DVI-Signal verwendet wird • Wenn der Computer über einen DVI-Ausgangsanschluss verfügt, verwenden Sie ein im Handel erhältliches Konverter-Kabel, um den Computer an den HDMI 1 IN- oder HDMI 2 IN-Eingangsanschluss des Projektors an- zuschließen (nur digitale Videosignale können eingegeben werden).
6. Anschließen an andere Geräte Anschluss Komponenten Eingang COMPUTER IN 15-polig - an - RCA (weiblich) × 3 Kabel-Adapter (ADP-CV1E) Komponenten-Video-RCA × 3 Kabel (nicht im Lieferumfang enthalten) Audiogerät Blu-ray Player Stereo-Klinkenstecker - zu - RCA-Audiokabel (nicht im Lieferumfang enthalten) •...
6. Anschließen an andere Geräte Anschließen an den HDMI-Eingang Sie können den HDMI-Ausgang Ihres Blu-Ray Players, Harddisk-Players oder Notebooks am HDMI 1 IN- oder HDMI 2 IN-Anschluss Ihres Projektors anschließen. HDMI 1 IN HDMI 2 IN AUDIO OUT HDMI-Kabel (nicht im Liefer- Audiokabel (nicht im Lieferum- umfang enthalten) fang enthalten)
6. Anschließen an andere Geräte Anschluss an ein HDBaseT-Übertragungsgerät (im Handel erhältlich) Verwenden Sie ein im Handel erhältliches LAN-Kabel, um den HDBaseT IN/Ethernet-Port des Projektors (RJ-45) an ein im Handel erhältliches HDBaseT-Übertragungsgerät anzuschließen. Der HDBaseT IN/Ethernet-Port des Projektors unterstützt HDMI-Signale (HDCP) von Übertragungsgeräten, Steue- rungssignale von externen Geräten (Seriell, LAN) und Fernbedienungssignale (IR-Befehle).
Das Signal vom COMPUTER IN-Anschluss wird nicht vom HDBaseT OUT/Ethernet.Port dieses Projektors aus- gegeben. • PA803UL, PA703UL und PA653UL können nicht miteinander verbunden werden. Gleichzeitig ist nicht gewährleistet, dass dieser Projektor in Verbindung mit einem anderen Gerät als Monitor korrekt funktioniert. •...
6. Anschließen an andere Geräte Hochformat Projektion (vertikale Ausrichtung) Hochformat Bildschirme von einem Computer können durch Installation des Projektors in vertikaler Ausrichtung projiziert werden. Der Winkel zur Anzeige aller Bildschirme wie das Bildschirmmenü kann über das Menü [EINRICHTEN] → [MENU(2)] → [MENÜ WINKEL] geändert werden. Vorsichtsmaßnahmen während der Installation •...
Seite 165
6. Anschließen an andere Geräte Referenzzeichnungen * Die Abbildung zeigt die Anforderungen an die Größe, sie ist keine Konstruktionszeichnung für das Gestell. [Seitenansicht] [Vorderansicht] Auslass Schraubenlöcher für 4 - M4-Verwendung Ansaugluft Kippfuß (entfernen) 130 oder Hinterer Fuß Ansaugluft höher** Horizontaler Einsteller ** Siehe vorige Seite.
6. Anschließen an andere Geräte Anschluss an ein verkabeltes LAN Der Projektor ist standardmäßig mit einem LAN-Port (RJ-45) ausgestattet, über den mit einem LAN-Kabel ein LAN- Anschluss hergestellt werden kann. Wenn Sie eine LAN-Verbindung verwenden möchten, müssen Sie das LAN im Projektormenü einrichten. Wählen Sie [EINRICHTEN] →...
7. Wartung WARNUNG • Verwenden Sie keine Sprays mit brennbaren Gasen, um Staub vom Objektiv und vom Gehäuse zu entfernen. Dadurch könnten Brände verursacht werden. ❶ Reinigung des Objektivs • Schalten Sie den Projektor vor der Reinigung aus. • Der Projektor verfügt über eine Kunststofflinse. Verwenden Sie einen im Handel erhältlichen Kunststofflinsen- Reiniger.
8. Anhang ❶ Projektionsentfernung und Bildschirmgröße Es können drei separate Objektive im Bajonett-Stil an diesem Projektor verwendet werden. Lesen Sie dazu die Infor- mationen auf dieser Seite und verwenden Sie ein Objektiv, das für die Installationsumgebung (Bildschirmgröße und Projektionsentfernung) geeignet ist. Anweisungen zum Aufsetzen des Objektivs finden Sie auf Seite 138. Objektivtypen und Projektionsentfernung Bild- Modellname des Objektivs...
Seite 170
8. Anhang Beispiel: Bei der Projektion auf einen 150-Zoll-Bildschirm Entsprechend den Tabellen zu Bildschirmgrößen und -abmessungen (→ Seite 153), H = 323,1 cm, V = 201,9 cm. Einstellbereich in vertikaler Richtung: Das projizierte Bild kann um 0,5 × 201,9 cm ≈ 101 cm nach oben, 0,1 × 201,9 cm ≈...
Seite 175
PA703UL: 414 W (100-130 V AC)/410 W (200-240 V AC) PA653UL: 437 W (100-130 V AC)/431 W (200-240 V AC) LANGLEBIG PA803UL: 285 W (100-130 V AC)/285 W (200-240 V AC) PA703UL: 276 W (100-130 V AC)/276 W (200-240 V AC)
Seite 176
8. Anhang Optionales Objektiv (separat erhältlich) NP40ZL Bildabstandsverhältnis 0,79 - 1,11:1, F2,0 - 2,5, f = 13,3 - 18,6 mm NP41ZL Bildabstandsverhältnis 1,30 - 3,02:1, F1,7 - 2,0, f = 21,8 - 49,8 mm NP43ZL Bildabstandsverhältnis 2,99 - 5,93:1, F2,2 - 2,6, f = 49,7 - 99,8 mm HINWEIS: •...
Seite 177
8. Anhang ❹ Gehäuseabmessungen Einheit: mm (Zoll) 580 (22,8) Objektivmitte Objektivmitte 250 (9,8)
8. Anhang HDBaseT IN/Ethernet-Port (RJ-45) Stift-Nr. Signal TxD+/HDBT0+ TxD−/HDBT0− RxD+/HDBT1+ Verbindung trennen/HDBT2+ Verbindung trennen/HDBT2− RxD−/HDBT1− Verbindung trennen/HDBT3+ Verbindung trennen/HDBT3− USB-A-Port (Typ A) Stift-Nr. Signal D− Erdung PC CONTROL-Port (D-Sub 9-polig) Stift-Nr. Signal Nicht verwendet RxD Empfangsdaten TxD Übertragungsdaten Nicht verwendet Erdung Nicht verwendet RTS Übertragungsanfrage...
• Die Logodaten (Bild), die mit dem Virtual Remote Tool zum Projektor gesendet werden, werden in der Bildschirmmitte mit der Umgebung in schwarz angezeigt. • Um das werksseitige „NEC-Logo“ als Hintergrund-Logo einzustellen, müssen Sie es als Hintergrund-Logo mit der Bilddatei registrieren (\Logo\necpj_bbwux.png), die auf der beiliegenden NEC-Projektor CD-ROM enthalten ist.
8. Anhang ❼ Fehlersuche Dieses Kapitel hilft Ihnen bei der Beseitigung von Störungen, die bei der Einrichtung oder während des Betriebes Ihres Projektors auftreten können. Funktion jeder Anzeige ① POWER-Anzeige Diese Anzeige informiert über den Netzstromstatus des Projektors. ② STATUS-Anzeige Diese Anzeige leuchtet/blinkt, wenn eine Taste gedrückt wird, während die Funktion BEDIENFELD-SPERRE aktiv ist oder während die Linsen- kalibrierung und spezifische Bedienvorgänge durchgeführt werden.
Seite 182
8. Anhang POWER STATUS LIGHT TEMP. Projektor-Status Die Objektivkalibrierung setzt eine Anforderung voraus. Status Orange Status Inaktiv ändert sich (Blinkt* ändert sich Führt die Linsenkalibrierung durch Blau Grün Status Inaktiv (Licht) (Blinkt* ändert sich Blendenverschlussfunktion wird aktiviert Blau Status Inaktiv Inaktiv (Licht) ändert sich...
8. Anhang Anzeigemeldung (Fehlermeldung) POWER STATUS LIGHT TEMP. Projektor-Status Maßnahme Eine Taste wurde gedrückt, während Die Tasten des Projektors sind ge- die BEDIENFELD-SPERRE aktiviert sperrt. Die Einstellung muss aufge- ist. hoben werden, um den Projektor zu Blau Orange Status Inaktiv (Licht) (Licht) ändert sich...
Seite 184
8. Anhang Erklärung über die POWER-Anzeige und den Standby-Zustand In diesem Zustand ist das ausgewählte PROFILE für VERKABELTES LAN verfügbar. Verfügbare Ports im jeweiligen Zustand (○: Verfügbar, ×: Nicht verfügbar) HDBaseT IN/ Ethernet PC CON- HDBaseT OUT/ TROL Ethernet Energieverbrauch Netzstrom ein Hoch Anzeige: Leuchtet blau...
Seite 185
8. Anhang In dem Zustand ist das ausgewählte PROFILE für VERKABELTES LAN nicht verfügbar. Verfügbare Ports im jeweiligen Zustand (○: Verfügbar, ×: Nicht verfügbar) HDBaseT IN/ Ethernet PC CONTROL HDBaseT OUT/ Ethernet Energieverbrauch Netzstrom ein Hoch Anzeige: Leuchtet blau Netzstrom EIN geschaltet ○...
8. Anhang Häufige Störungen & Lösungen (→ „Angezeigte Meldung“ auf Seite 165.) Störung Überprüfen Sie diese Punkte Schaltet sich nicht ein • Stellen Sie sicher, dass das Netzkabel eingesteckt und die Power-Taste am Projektorgehäuse oder auf der Fernbe- oder schaltet sich aus dienung eingeschaltet ist�...
Seite 187
8. Anhang Störung Überprüfen Sie diese Punkte Das Bild läuft vertikal, • Überprüfen Sie die Auflösung und Frequenz Ihres Computers� Vergewissern Sie sich, dass die Auflösung, die Sie horizontal oder sowohl versuchen anzuzeigen, vom Projektor unterstützt wird� (→ Seite 155) vertikal als auch hori- •...
Seite 188
Display durch eine Funktionstasten-Kombination aktiviert/deaktiviert. Normalerweise wird das externe Display mit der Tastenkombination der „Fn“-Taste und einer der 12 Funktionstasten ein- oder ausgeschaltet. NEC- Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.
8. Anhang ❽ PC-Steuercodes und Kabelanschluss PC-Steuercodes Funktion Codedaten POWER ON POWER OFF INPUT SELECT HDMI1 INPUT SELECT HDMI2 INPUT SELECT DisplayPort INPUT SELECT COMPUTER INPUT SELECT HDBaseT PICTURE MUTE ON PICTURE MUTE OFF SOUND MUTE ON SOUND MUTE OFF HINWEIS: Kontaktieren Sie Ihren Fachhändler vor Ort, wenn Sie eine vollständige Liste aller PC-Steuercodes benötigen.
Dieses Gerät unterstützt den gemeinsamen ASCII Steuerbefehl zur Steuerung unseres Projektors und Monitors. Besuchen Sie bitte unsere Website, um detaillierte Informationen über den Befehl zu erhalten. https://www.nec-display.com/dl/en/pj_manual/lineup.html SO STELLEN SIE EINE VERBINDUNG MIT EINEM EXTERNEN GERÄT HER Es gibt zwei Verfahren zum Anschluss des Projektors an ein externes Gerät, wie etwa einen Computer.
Seite 191
8. Anhang Status-Befehl Antwort Fehlerstatus Fehler: temp Temperaturfehler Fehler: fan Gebläse Problem Fehler: light Lichtquelle Problem Fehler: Objektiv Objektivprobleme Fehler: system System Problem...
8. Anhang ❾ Checkliste für die Fehlersuche Bevor Sie Ihren Fachhändler oder den Kundendienst kontaktieren, sollten Sie zunächst anhand der nachfolgenden Liste prüfen, ob eine Reparatur wirklich erforderlich ist. Beziehen Sie sich auch auf das Kapitel „Fehlersuche“ in Ihrem Bedienungshandbuch. Die nachfolgende Checkliste erleichtert uns die Behebung Ihrer Störung erheblich. * Drucken Sie diese und die folgende Seite für die Überprüfung aus.
Seite 193
Bitte geben Sie in dem unten dafür vorgesehenen Feld eine detaillierte Störungsbeschreibung. Informationen über die Anwendung und die Umgebung, in der Ihr Projektor verwendet wird Projektor Signalkabel Modellnummer: NEC-Norm oder Kabel von einem anderen Hersteller? Seriennummer: Modellnummer: Länge: Zoll/m Kaufdatum: Verteilerverstärker...
Seite 194
Sie Ihr komplettes Formular online ab. Bei Empfang werden wir Ihnen einen Bestätigungsbrief mit allen Details, die Sie benötigen, um die schnelle und zuverlässige Garantie und die Serviceprogramme vom Marktführer NEC Display Solutions of America, Inc. nutzen zu können, zusenden.
