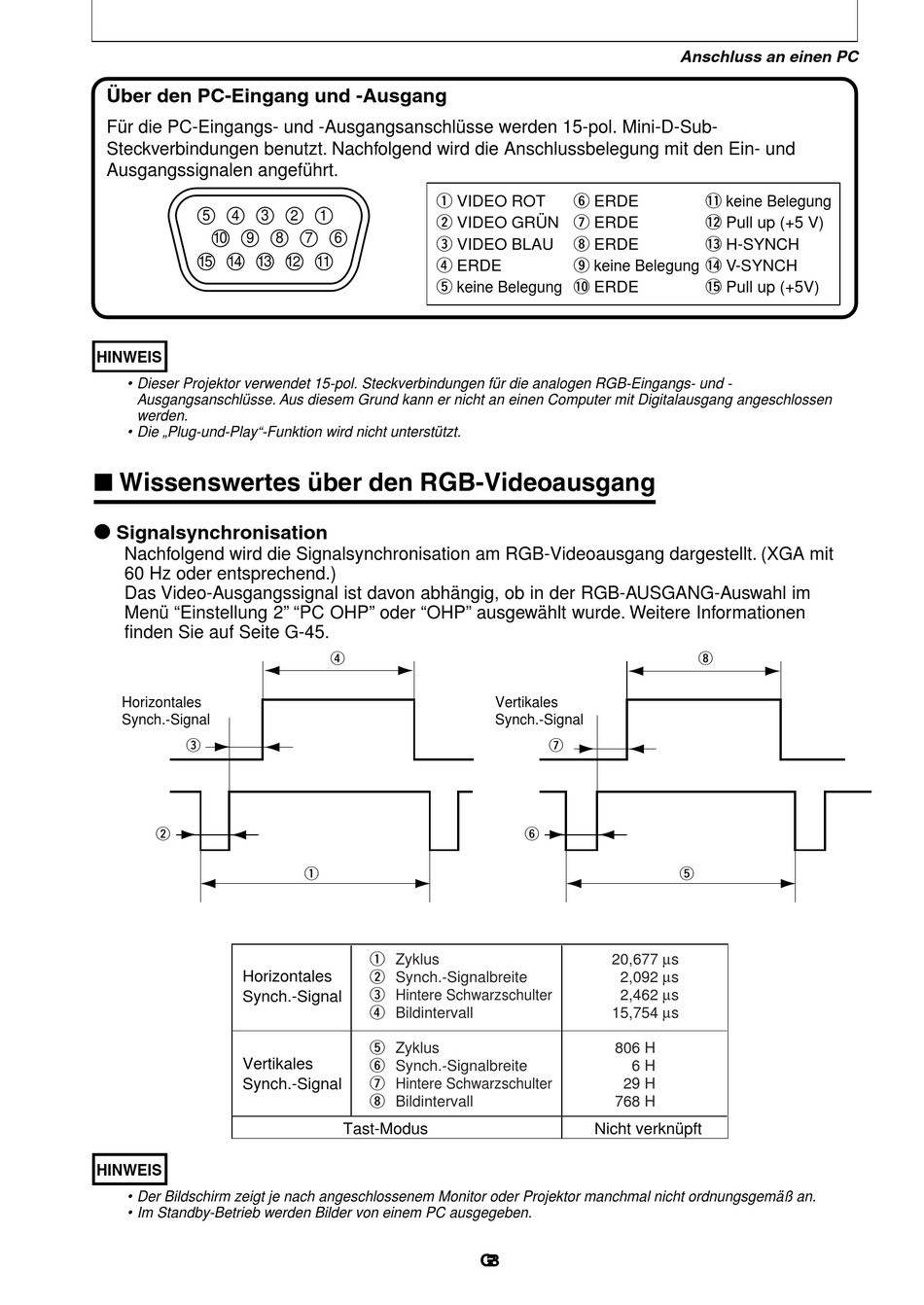

Über den PC-Eingang und -Ausgang
Für die PC-Eingangs- und -Ausgangsanschlüsse werden 15-pol. Mini-D-Sub-
Steckverbindungen benutzt. Nachfolgend wird die Anschlussbelegung mit den Ein- und
Ausgangssignalen angeführt.
5
4
3
10
9
15 14 13 12
HINWEIS
• Dieser Projektor verwendet 15-pol. Steckverbindungen für die analogen RGB-Eingangs- und -
Ausgangsanschlüsse. Aus diesem Grund kann er nicht an einen Computer mit Digitalausgang angeschlossen
werden.
• Die „Plug-und-Play"-Funktion wird nicht unterstützt.
■ Wissenswertes über den RGB-Videoausgang
●
Signalsynchronisation
Nachfolgend wird die Signalsynchronisation am RGB-Videoausgang dargestellt. (XGA mit
60 Hz oder entsprechend.)
Das Video-Ausgangssignal ist davon abhängig, ob in der RGB-AUSGANG-Auswahl im
Menü "Einstellung 2" "PC OHP" oder "OHP" ausgewählt wurde. Weitere Informationen
finden Sie auf Seite G-45.
Horizontales
Synch.-Signal
e
w
Horizontales
Synch.-Signal
Vertikales
Synch.-Signal
HINWEIS
• Der Bildschirm zeigt je nach angeschlossenem Monitor oder Projektor manchmal nicht ordnungsgemäß an.
• Im Standby-Betrieb werden Bilder von einem PC ausgegeben.
q VIDEO ROT
2
1
w VIDEO GRÜN u ERDE
8
7
6
e VIDEO BLAU
11
r ERDE
t keine Belegung !0 ERDE
r
q
q
Zyklus
w
Synch.-Signalbreite
e
Hintere Schwarzschulter
r
Bildintervall
t
Zyklus
y
Synch.-Signalbreite
u
Hintere Schwarzschulter
i
Bildintervall
Tast-Modus
y ERDE
i ERDE
o keine Belegung !4 V-SYNCH
Vertikales
Synch.-Signal
u
y
20,677 µs
2,092 µs
2,462 µs
15,754 µs
806 H
6 H
29 H
768 H
Nicht verknüpft
G - 2 3
Anschluss an einen PC
!1 keine Belegung
!2 Pull up (+5 V)
!3 H-SYNCH
!5 Pull up (+5V)
i
t
