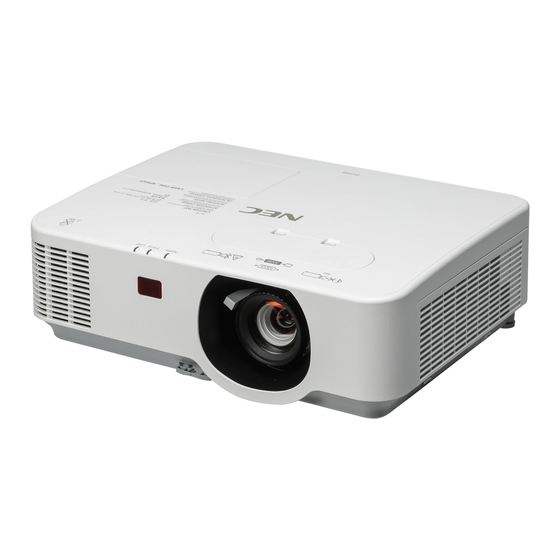

NEC P554U Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für P554U:
Inhaltsverzeichnis

Werbung

Quicklinks

Projektor
P554U/P474U/P554W/P474W/P604X/
P603X
Bedienungshandbuch
Bitte besuchen Sie unsere Website für das Bedienungshandbuch in der neuesten Version:
http//www.nec-display.com/dl/en/pj_manual/lineup.html
• Der P604X und P603X werden in Nordamerika nicht verkauft.
Modell Nr.
NP-P554U/NP-P474U/NP-P554W/NP-P474W/NP-P604X/NP-P603X

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NEC P554U

Inhaltszusammenfassung für NEC P554U

  • Seite 1 Projektor P554U/P474U/P554W/P474W/P604X/ P603X Bedienungshandbuch Bitte besuchen Sie unsere Website für das Bedienungshandbuch in der neuesten Version: http//www.nec-display.com/dl/en/pj_manual/lineup.html • Der P604X und P603X werden in Nordamerika nicht verkauft. Modell Nr. NP-P554U/NP-P474U/NP-P554W/NP-P474W/NP-P604X/NP-P603X...
  • Seite 2 (3) Dieses Bedienungshandbuch wurde mit größter Sorgfalt erstellt; sollten Sie dennoch Fragen zu einem Punkt haben, Fehler oder Auslassungen entdecken, wenden Sie sich bitte an uns. (4) Ungeachtet des Artikels (3), haftet NEC nicht für erhobene Ansprüche bei entgangenen Gewinnen oder anderen Angelegenheiten, die als Ursache der Projektorverwendung erachtet werden.

  • Seite 3: Sicherheitshinweise

    Wichtige Informationen Sicherheitshinweise Vorsichtsmaßnahmen Lesen Sie dieses Handbuch bitte sorgfältig durch, bevor Sie den Projektor NEC benutzen, und bewahren Sie das Bedienungshandbuch in greifbarer Nähe als spätere Referenz auf. VORSICHT Zum Ausschalten der Hauptspannung müssen Sie unbedingt den Netzstecker von der Netzsteckdose abziehen.

  • Seite 4: Stellen Sie Den Projektor In Einer Horizontal-Position Auf

    Wichtige Informationen Für die EU: Der durchgestrichene Abfallbehälter bedeutet, dass verbrauchte Batterien nicht über den allgemeinen Hausmüll entsorgt werden dürfen. Es gibt ein getrenntes Sammelsystem für Altbatterien, um die ordnungsgemäße Behandlung und Wiederverwertung entsprechend den geltenden Vorschriften zu ermöglichen. Gemäß der Richtlinie 2006/66/EG dürfen Batterien nicht auf ungeeignete Weise entsorgt werden. Die Batterie muss getrennt durch einen örtlichen Entsorger gesammelt werden.

  • Seite 5: Vorsichtsmaßnahmen In Bezug Auf Feuer Und Elektroschläge

    Wichtige Informationen Vorsichtsmaßnahmen in Bezug auf Feuer und Elektroschläge • Um einen Hitzestau im Projektor zu vermeiden, sollten Sie darauf achten, dass eine ausreichende Ventilation ge- währleistet ist und die Lüftungsschlitze nicht blockiert sind. Halten Sie einen Mindestabstand von 10 cm zwischen Wänden und Projektor ein.

  • Seite 6: Vorsichtsmaßnahmen Zur Fernbedienung

    Wichtige Informationen - Wenn der Projektor fallengelassen oder das Gehäuse beschädigt wurde. - Wenn der Projektor eine eindeutige Leistungsveränderung aufweist, die einer Wartung bedarf. • Trennen Sie das Netzkabel und alle anderen Kabel ab, bevor der Projektor transportiert wird. • Schalten Sie den Projektor aus und trennen Sie das Netzkabel ab, bevor das Gehäuse gereinigt oder die Lampe ausgetauscht wird.

  • Seite 7: Lampenaustausch

    Wichtige Informationen Lampenaustausch • Verwenden Sie für Sicherheit und Leistung die angegebene Lampe. • Folgen Sie für den Austausch der Lampe allen Anweisungen auf Seite 108. Stellen Sie sicher, dass Sie die Lampe und den Filter ersetzen, wenn die Meldung [DAS ENDE DER LAMPEN- •...

  • Seite 8: Stromsteuerungsfunktion

    Wichtige Informationen Stromsteuerungsfunktion Der Projektor verfügt über Stromsteuerungsfunktionen. Um den Stromverbrauch zu reduzieren, sind die Stromsteu- erungsfunktionen (1 und 2) werksseitig voreingestellt, wie unten dargestellt. Zur Steuerung des Projektors über ein externes Gerät über ein LAN- oder serielles Kabel, verwenden Sie das Bildschirmmenü zum Ändern der Einstellungen 1 und 2.

  • Seite 9: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Informationen ..................i 1. Einführung ......................1 ❶ Lieferumfang? ....................... 1 ❷ Einführung in Ihren Projektor ..................2 Ausstattungsmerkmale, an denen Sie Ihre Freude haben werden: ......2 Zu diesem Bedienungshandbuch ................3 ❸ Bezeichnungen der Projektorteile ................. 4 Vorne/oben ......................
  • Seite 10 Inhaltsverzeichnis ❻ Ungenehmigte Benutzung des Projektors verhindern [SICHERHEIT] ......33 7 Steuerung des Projektors über einen HTTP-Browser ..........36 4. Verwendung des Viewers ................43 ❶ Was der Viewer kann ....................43 ❷ Projektion von Bildern auf einem USB-Speichergerät ..........45 5.
  • Seite 11 Inhaltsverzeichnis Anschluss an einen DVD-Player oder andere AV-Geräte ........96 Anschluss an den Komponenteneingang .............. 97 Anschluss an den HDMI-Eingang ................98 Anschluss an ein verkabeltes LAN ................ 99 Anschluss an ein WLAN (optional: NP05LM-Serie) ..........100 Anschluss an ein HDBaseT-Übertragungsgerät (im Handel erhältlich) (nicht vom P603X unterstützt)................

  • Seite 12: Einführung

    (EU: 7N080022/7N080028) (24J41711) Nur für Nordamerika Befristete Garantie Für Kunden in Europa: Sie finden unseren aktuell geltenden Garantieschein auf NEC-Projektor-CD-ROM unserer Website: Bedienungshandbuch (PDF) www.nec-display-solutions.com (7N952602) • Wichtige Informationen (7N8N8492) • Schnellaufbauanleitung (7N8N8512) Wenn im Bedienungshandbuch nichts anderes angegeben ist, zeigen die Abbildungen des Projektorgehäuses bei-...

  • Seite 13: ❷ Einführung In Ihren Projektor

    Projektor ein- oder ausschalten und die Signalauswahl über einen verkabelten LAN-Anschluss. Darüber hinaus verfügt es über eine Funktion, um ein Bild an den Projektor zu senden und dieses als Logo-Daten zu registrieren. Bitte besuchen Sie unsere Webseite, um jede Software herunterzuladen. URL: http://www.nec-display.com/dl/en/index.html...

  • Seite 14: Zu Diesem Bedienungshandbuch

    Hochauflösende Anzeige - bis zu WUXGA-kompatibel, XGA (P604X/P603X)/WXGA (P554W/P474W)/WUXGA (P554U/P474U) natürliche Auflösung. • Ein Bild mit höherer oder geringerer Auflösung als die natürliche Projektor-Auflösung (P554U/P474U: 1.920 × 1.200 / P554W/P474W: 1.280 × 800/P604X/P603X: 1.024 × 768) wird mit Advanced AccuBlend angezeigt. Wenn der WXGA-MODUS auf AKTIV gestellt ist.

  • Seite 15: ❸ Bezeichnungen Der Projektorteile

    1. Einführung ❸ Bezeichnungen der Projektorteile Vorne/oben Zoom-Hebel (→ Seite 18) Linsenverstellungsabdeckung Anzeigen (→ Seite 16) (→ Seite 6) Lüftungsschlitze (Auslass) Lüftungsschlitze (Einlass)/Filterab- Hier entweicht die warme Luft. deckung (→ Seite 105, 111) Fernbedienungssensor (→ Seite 9) Linse Einstellbarer Kippfußhebel Fokusring (→...

  • Seite 16: Rückseite

    1. Einführung Rückseite Als Diebstahl- und Fallschutz-Vor- Fernbedienungssensor beugemaßnahme am mitgelieferten (→ Seite 9) Trageriemen befestigen. Lampenabdeckung (→ Seite 109) Monauraler-Lautsprecher (20 W) Bedienungselemente Anschlussleiste (→ Seite 7) (→ Seite 6) Wechselstrom-Eingang Hinterer Fuß (→ Seite 19) Schließen Sie hier den im Liefe- rumfang enthaltenen dreipoligen Netzkabelstecker an und stecken Öffnung in Sicherheitskette...

  • Seite 17: Bedienungs-/Anzeigenfeld

    1. Einführung Bedienungs-/Anzeigenfeld (POWER) Taste (→ Seite 12, 23) 2. POWER-Anzeige (→ Seite 11, 12, 23, 113) 3. STATUS-Anzeige (→ Seite 113) 4. LAMP-Anzeige (→ Seite 108, 113) 5. ECO-Taste (→ Seite 26) 6. SOURCE-Taste (→ Seite 14) 7. AUTO ADJ. -Taste (→ Seite 22) 8. MENU-Taste (→...

  • Seite 18: Ausstattung Der Anschlussleiste

    1. Einführung Ausstattung der Anschlussleiste 7 12 6 1. COMPUTER IN/Komponenten-Eingangsan- 12. PC CONTROL-Anschluss (9-poliger D-Sub) schluss (15-poliger Mini-D-Sub) (→ Seite 127) Schließen Sie an diesen Port einen PC oder ein Steu- (→ Seite 93, 97) ersystem an. Dadurch können Sie den Projektor über 2. COMPUTER AUDIO IN-Minibuchse (Stereo-Mini) das serielle Kommunikationsprotokoll steuern. Wenn (→...

  • Seite 19: ❹ Bezeichnung Der Teile Des Fernbedienungsgerätes

    1. Einführung ❹ Bezeichnung der Teile des Fernbedienungsgerätes 1. Infrarotsender 19. MENU-Taste (→ Seite 9) (→ Seite 51) 2. POWER ON-Taste 20. EXIT-Taste (→ Seite 12) (→ Seite 51) 3. POWER STANDBY-Taste 21. ▲▼◀▶-Taste (→ Seite 23) (→ Seite 51) 4. SOURCE-Taste 22.

  • Seite 20: Einlegen Der Batterie

    1. Einführung Einlegen der Batterie 1. Drücken Sie fest auf die Batte- 2. Setzen Sie neue Batterien 3. Schließen Sie die Batterieab- rieabdeckung und schieben Sie (AAA) ein. Achten Sie auf die deckung, bis sie einrastet. Ver- sie ab. richtige Ausrichtung der Bat- wenden Sie niemals verschie- teriepole (+/−).

  • Seite 21: Bildprojektion (Grundbetrieb)

    2. Bildprojektion (Grundbetrieb) Dieses Kapitel beschreibt das Einschalten des Projektors und das Projizieren eines Bildes auf den Projektionsschirm. ❶ Arbeitsablauf für die Projektion eines Bildes Schritt 1 • Anschluss des Computers/Anschluss des Netzkabels (→ Seite 11) Schritt 2 • Einschalten des Projektors (→ Seite 12) Schritt 3 • Auswahl der Quelle (→ Seite 14) Schritt 4 • Einstellung der Bildgröße und der Bildposition (→...

  • Seite 22: ❷ Anschluss Des Computers/Anschluss Des Netzkabels

    2. Bildprojektion (Grundbetrieb) ❷ Anschluss des Computers/Anschluss des Netzkabels 1. Schließen Sie Ihren Computer an den Projektor an. In diesem Abschnitt wird beschrieben, wie der Projektor normalerweise an einen Computer angeschlossen wird. Informationen über andere Anschlussmöglichkeiten finden Sie unter „6. Installation und Anschlüsse“ auf Seite 93. Schließen Sie das Computer-Kabel (VGA) an den Anschluss COMPUTER IN und an den 15-poligen Mini-D- Sub-Anschluss am Computer an.

  • Seite 23: ❸ Einschalten Des Projektors

    2. Bildprojektion (Grundbetrieb) ❸ Einschalten des Projektors 1. Nehmen Sie die Linsenkappe ab. Ziehen Sie mit dem nach oben gedrückten Objektivde- ckelverschluss diesen nach vorn und ab. Verschluss 2. Drücken Sie die Taste (POWER) am Projektorgehäu- se oder die Taste POWER ON auf der Fernbedienung. Die POWER-Anzeige blinkt und der Projektor ist betriebs- bereit.

  • Seite 24: Hinweis Zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm)

    2. Bildprojektion (Grundbetrieb) Hinweis zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm) Beim ersten Einschalten des Projektors erscheint das Eröffnungsmenü. In diesem Menü haben Sie die Möglichkeit aus 30 Menüsprachen eine Sprache auszuwählen. Verfahren Sie zum Auswählen einer Menüsprache bitte wie folgt: 1. Wählen Sie mit der ▲, ▼, ◀ oder ▶-Taste eine der 30 Sprachen aus dem Menü aus. 2.

  • Seite 25: ❹ Quellenwahl

    Auswählen der Computer- oder Videoquelle HINWEIS: Schalten Sie den an den Projektor angeschlossenen Computer oder Videorekorder ein. Automatische Signalerkennung [P554U/P474U/P554W/P474W/P604X] Drücken Sie die Taste SOURCE einmal. Der Projektor sucht nach einer verfügbaren Eingangsquelle und zeigt sie an. Die Eingangsquelle ändert sich wie folgt: HDMI1 → HDMI2 → COMPUTER → VIDEO → HDBaseT → USB-A •...

  • Seite 26: ❺ Einstellen Der Bildgröße Und -Position

    2. Bildprojektion (Grundbetrieb) ❺ Einstellen der Bildgröße und -position Stellen Sie die Bildgröße und -position mit dem Objektivversatzwähler, dem einstellbaren Neigungsfußhebel, dem Zoomhebel und dem Fokus-Ring ein. In diesem Kapitel sind die Zeichnungen und Kabel zwecks Klarheit ausgelassen. Einstellen der vertikalen und horizontalen Position des Einstellung des Fokus [Fokusring] projizierten Bildes [Linsenverstellung] (→...

  • Seite 27: Einstellen Der Vertikalen Position Eines Projizierten Bildes (Linsenverstellung)

    2. Bildprojektion (Grundbetrieb) Einstellen der vertikalen Position eines projizierten Bildes (Linsenverstellung) VORSICHT Nehmen Sie die Einstellung vor, wenn Sie hinter oder neben dem Projektor stehen. Einstellen von der Vorderseite aus könnte Ihre Augen dem starken Licht aussetzen und sie dadurch verletzen. 1. Drehen Sie die Einstellräder der Linsenverstellung im oder gegen den Uhrzeigersinn.
  • Seite 28 2. Bildprojektion (Grundbetrieb) TIPP: • Das nachfolgende Diagramm zeigt den Linsenverstellungseinstellbereich ([AUSRICHTUNG]: [FRONTPROJEKTION]). • Weitere Informationen über den Linsenverstellungseinstellbereich hinsichtlich der [DECKENFRONTPROJEKTION] finden Sie auf Seite 91. [P554U/P474U/P554W/P474W] 15%H 15%H Breite des projizierten Bildes 55%V 100%V Höhe des projizierten Bildes 100%H 15%H 15%H [P604X/P603X] 15%H 15%H Breite des projizierten Bildes 50%V 100％V Höhe des projizierten Bildes 100%H 15%H 15%H...

  • Seite 29: Fokus

    2. Bildprojektion (Grundbetrieb) Fokus Verwenden Sie den FOKUS-Ring zum Erzielen der besten Fokusleistung. HINWEIS: • Es ist empfehlenswert, die Fokuseinstellung durchzuführen, nachdem der Projektor für mehr als 30 Minuten im Zustand des TESTMUSTERS projiziert hat. Siehe Seite 72 bezüglich des TESTMUSTERS. Fokusring Zoom Drehen Sie den Zoom-Hebel im und gegen den Uhrzeigersinn. Zoom-Hebel...

  • Seite 30: Einstellung Des Kippfußes

    2. Bildprojektion (Grundbetrieb) Einstellung des Kippfußes 1. Heben Sie die vordere Kante des Projektors an. VORSICHT: Versuchen Sie nicht, während der Kippfuß-Einstellung den Lüftungs- auslass zu berühren, da dieser bei eingeschaltetem Projektor und nach dem Abschalten heiß sein kann. 2. Drücken Sie den einstellbaren Kippfußhebel an der Vorderseite des Projektors nach oben und halten Sie ihn gedrückt, um den einstellbaren Kippfuß...

  • Seite 31: ❻ Korrigieren Der Trapezverzerrung [Trapez]

    • Drücken Sie die KEYSTONE-Taste, wenn Sie die Fernbedienung verwenden. • Siehe Seite für NADELKISSEN. • Siehe Seite für ECKENKORREKTUR. • Siehe Seite für RESET. [P554U/P474U] Projizierter Bereich 2. Drücken Sie die ▼-Taste, um [TRAPEZ VERTIKAL] auszuwählen Bildschirmrahmen und verwenden Sie dann die Taste ◀ oder ▶, um die linke und die rechte Seite des projizierten Bildes parallel einzustellen.
  • Seite 32 2. Bildprojektion (Grundbetrieb) 4. Drücken Sie die ▲-Taste, um [TRAPEZ HORIZONTAL] auszuwäh- len, und verwenden Sie dann die Taste ◀ oder ▶, um die Ober- und die Unterseite des projizierten Bildes parallel einzustellen. • Korrigieren Sie die horizontale Trapezverzerrung. 5. Wiederholen Sie die Schritte 2 und 4, um die Trapezverzerrung zu korrigieren.

  • Seite 33: ❼ Automatische Optimierung Des Computersignals

    2. Bildprojektion (Grundbetrieb) ❼ Automatische Optimierung des Computersignals Einstellung des Bildes mit Hilfe der Automatik-Einstellfunktion Automatische Optimierung eines Computerbildes. (COMPUTER) Drücken Sie die Taste AUTO ADJ., um ein Computerbild automatisch zu optimieren. Diese Einstellung kann erforderlich sein, wenn Sie Ihren Computer das erste Mal anschließen.

  • Seite 34: ❾ Ausschalten Des Projektors

    2. Bildprojektion (Grundbetrieb) ❾ Ausschalten des Projektors Ausschalten des Projektors: 1. Drücken Sie zunächst die (POWER)-Taste am Pro- jektorgehäuse oder die sich auf der Fernbedienung befindliche STANDBY-Taste. Die Bestätigungsmeldung wird angezeigt. 2. Drücken Sie dann die ENTER-Taste oder noch einmal Eingeschaltet Standby (POWER)-Taste oder die STANDBY-Taste. Die Lampe erlischt und der Projektor wechselt in den Stand- by-Modus.

  • Seite 35: ❿ Beim Transport Des Projektors

    2. Bildprojektion (Grundbetrieb) ❿ Beim Transport des Projektors Vorbereitung: Stellen Sie sicher, dass der Projektor ausgeschaltet ist. 1. Setzen Sie die Linsenkappe auf. 2. Ziehen Sie den Netzstecker. 3. Trennen Sie alle sonstigen Kabel ab. • Ziehen Sie den USB-Speicher oder den WLAN-Adapter ab, wenn er an den Projektor angeschlossen ist. (→ Seite 47, 102)

  • Seite 36: Praktische Funktionen

    3. Praktische Funktionen ❶ Ausblenden von Bild und Ton Mit der AV-MUTE-Taste können Sie das Bild und den Ton vorübergehend ausblen- den. Zum Wiedereinblenden von Bild und Ton drücken Sie die Taste noch einmal. Die Stromsparfunktion des Projektors schlägt 10 Sekunden nach Ausschalten des Bildes an.

  • Seite 37: ❹ Ändern Der Eco-Betriebsart/Überprüfung Des Energiespareffekts

    Lampenleistung reduziert wird. [ECO] Stromverbrauch der Lampe (ca. 60 % Helligkeit bei Blinkt Grün den Modellen P554U/P554W/P604X/P603X und ca. 65 % bei dem Modell P474U/P474W). Die Lampen- lebensdauer wird stärker verlängert als im Modus NORMAL, indem die Leistung für die Lampe passend gesteuert wird.

  • Seite 38: Überprüfen Der Energiesparwirkung [Co2-Messer]

    3. Praktische Funktionen HINWEIS: • Die [ECO-BETRIEBSART] kann mithilfe des Menüs geändert werden. Wählen Sie [EINRICHTEN] → [ALLGEMEINES] → [ECO-BETRIEBSART]. • Die verbleibende Lampenbetriebszeit und die Lampenbetriebsstunden können unter [VERWENDUNGSDAUER] überprüft werden. Wählen Sie [INFO.] →[VERWENDUNGSDAUER]. • Der Projektor befindet sich nach dem Einschalten der Lampe stets für 90 Sekunden im [NORMAL]-Modus. Der Zustand der Lampe bleibt unverändert, auch wenn während dieser Zeit [ECO-BETRIEBSART] verändert wird. • Nachdem der Projektor 1 Minute lang die Kein-Signal-Hilfe, einen blauen, schwarzen oder den Logo-Bildschirm angezeigt hat, schaltet die [ECO-BETRIEBSART] automatisch auf [ECO] um. Der Projektor kehrt zu seiner ursprünglichen Einstellung zurück, sobald er ein Signal empfängt. • Falls es im [INAKTIV]-Modus zu einer Überhitzung des Projektors kommt, wird in einigen Fällen zum Schutz des Projektors automatisch der [NORMAL]-Modus als [ECO-BETRIEBSART] eingestellt. Wenn sich der Projektor im [NORMAL]-Modus befindet, lässt die Bildhelligkeit etwas nach. Wenn der Projektor wieder seine normale Betriebstemperatur erreicht, kehrt die [ECO-BETRIEBSART] zu ihrer ursprünglichen Einstellung zurück. Das Thermometer-Symbol [ ] zeigt an, dass die [ECO-BETRIEBSART] automatisch auf den [NORMAL]-Modus geschaltet wurde, da die interne Temperatur zu hoch ist. • Unmittelbar nach der Änderung der [ECO-BETRIEBSART] von [ECO] auf [INAKTIV], [AUTO ECO] oder [NORMAL] ist die Lampenhelligkeit möglicherweise vorübergehend reduziert. Hierbei handelt es sich nicht um eine Fehlfunktion. Überprüfen der Energiesparwirkung [CO2-MESSER] Diese Funktion bewirkt eine energiesparende Wirkung in Bezug auf die CO -Emissionsreduktion (kg), wenn die [ECO-BETRIEBS- ART] des Projektors auf [AUTO ECO], [NORMAL] oder [ECO] eingestellt ist.

  • Seite 39: ❺ Korrigieren Von Trapezverzerrung Mittels 4 Eckpunkten [Eckenkorrektur]

    TRAPEZ VERTIKAL deaktiviert. Führen Sie in diesem Fall einen RESET der korrigierten Werte durch und starten Sie die Verzerrungskorrektur neu. Eckenkorrektur 1. Drücken Sie die KEYSTONE-Taste bei ausgeblendetem Menü. [P554W/P474W/P604X/P603X] [P554U/P474U] Der TRAPEZ-Bildschirm wird angezeigt. • Drücken Sie die KEYSTONE-Taste, wenn Sie die Fernbedienung verwenden. • Siehe Seite für NADELKISSEN. 2. Drücken Sie die ▼-Taste, um [ECKENKORREKTUR] auszuwählen, und drücken Sie die ENTER-Taste.
  • Seite 40 3. Praktische Funktionen TIPP: Wenn entweder ECKENKORREKTUR oder NADELKISSEN eingestellt wird, sind die Optionen TRAPEZ VERTIKAL und TRAPEZ HORIZON- TAL nicht verfügbar. Führen Sie in diesem Fall einen RESET der korrigierten Werte durch und starten Sie die Verzerrungskorrektur neu. 5. Wählen Sie mit den ▲▼◀▶-Tasten ein Symbol (▲), das in die Richtung zeigt, in die Sie den projizierten Bildausschnitt bewegen möchten. 6. Drücken Sie die ENTER-Taste. 7. Bewegen Sie den Rahmen des projizierten Bildes mit den ▲▼◀▶-Tasten, wie in dem Beispiel dargestellt. 8.

  • Seite 41: Nadelkissen

    • Der Punkt [KISSEN LINKS/RECHTS] oder [KISSEN OBEN/UNTEN] ist nicht verfügbar, wenn [TRAPEZ HORIZONTAL], [TRAPEZ VERTIKAL] oder [ECKEN- KORREKTUR] aktiviert ist. • Stellen Sie vor der Durchführung der Korrektur den Linsenversatz auf die mittlere Position ein. 4. Drücken Sie EXIT, wenn die NADELKISSEN-Einstellung ab- geschlossen ist. [P554U/P474U] 1. Drücken Sie die KEYSTONE-Taste bei ausgeblendetem Menü. Der TRAPEZ-Bildschirm wird angezeigt. • Drücken Sie die KEYSTONE-Taste, wenn Sie die Fernbedienung verwenden.
  • Seite 42 3. Praktische Funktionen 2. Drücken Sie die ▼ Taste, um [KISSEN] auszuwählen. 3. Drücken Sie die ▼ oder ▲ Taste, um [OBEN], [UNTEN], [LINKS] oder [RECHTS] auszuwählen. 4. Drücken Sie die Taste ◀ oder ▶, um die Verzerrung zu kor- rigieren. HINWEIS: • Das [KISSEN]-Element ist nicht verfügbar, wenn [TRAPEZ HORIZONTAL], [TRAPEZ VERTIKAL] oder [ECKENKORREKTUR] aktiviert ist.

  • Seite 43: Setzen Sie Die Trapez- Und Kissenkorrektur Auf Den Standardwert Zurück

    3. Praktische Funktionen Setzen Sie die Trapez- und Kissenkorrektur auf den Standardwert zurück 1. Drücken Sie die KEYSTONE-Taste bei ausgeblendetem Menü. Setzen Sie den Cursor im angezeigten TRAPEZ-Menü mit der ▼-Taste auf RESET und drücken Sie die ENTER- Taste. • Eine Bestätigungsmeldung wird angezeigt. 2. Bewegen Sie den Cursor mit der ◀- oder ▶-Taste auf JA und drücken Sie dann die ENTER-Taste. HINWEIS: • Alle in der TRAPEZ-Korrektur eingestellten Werte werden auf die Ausgangswerte zurückgesetzt TIPP: Einstellbarer Bereich von TRAPEZ und der ECKENKORREKTUR: Horizontale Richtung Vertikale Richtung...

  • Seite 44: ❻ Ungenehmigte Benutzung Des Projektors Verhindern [Sicherheit]

    3. Praktische Funktionen ❻ Ungenehmigte Benutzung des Projektors verhindern [SICHERHEIT] Über das Menü lässt sich ein Schlüsselwort für den Projektor festlegen, damit er für Unbefugte nicht verfügbar ist. Nach dem Festlegen des Schlüsselwortes wird beim Einschalten des Projektors der Schlüsselwort-Eingabebildschirm angezeigt.
  • Seite 45 3. Praktische Funktionen 7. Geben Sie die gleiche Kombination der ▲▼◀▶-Tasten ein, und drücken Sie die ENTER-Taste. Daraufhin erscheint der Bestätigungsbildschirm. 8. Wählen Sie [JA] und drücken Sie die ENTER-Taste. Damit ist die Funktion SICHERHEIT aktiviert. Einschalten des Projektors bei aktivierter [SICHERHEIT]: 1. Drücken Sie die POWER-Taste. Der Projektor wird eingeschaltet und zeigt eine Meldung an, die angibt, dass der Projektor gesperrt ist. 2.
  • Seite 46 3. Praktische Funktionen Deaktivieren der Funktion SICHERHEIT: 1. Drücken Sie die MENU-Taste. Das Menü wird eingeblendet. 2. Wählen Sie [EINRICHTEN] → [INSTALLATION] → [SICHERHEIT] aus, und drücken Sie die ENTER-Taste. Das INAKTIV/AKTIV-Menü wird angezeigt. 3. Wählen Sie [INAKTIV] und drücken Sie die ENTER-Taste. Der SICHERHEITSSCHLÜSSELWORT-Bildschirm wird eingeblendet. 4. Geben Sie das Schlüsselwort ein und drücken Sie die ENTER-Taste. Nach Eingabe des richtigen Schlüsselwortes wird die Funktion SICHERHEIT deaktiviert. HINWEIS: Falls Sie Ihr Schlüsselwort vergessen haben, kontaktieren Sie bitte Ihren Fachhändler. Dieser teilt Ihnen dann nach Angabe des Abfragecodes Ihr Schlüsselwort mit. Ihren Abfragecode finden Sie auf dem Schlüsselwort-Bestätigungsbildschirm. In diesem Beispiel ist [NB52-YGK8-2VD6-K585-JNE6-EYA8] der Abfragecode.

  • Seite 47: Steuerung Des Projektors Über Einen Http-Browser

    3. Praktische Funktionen 7 Steuerung des Projektors über einen HTTP-Browser Übersicht Die HTTP-Server-Funktion stellt Einstellungen und Bedienungen zur Verfügung für: 1. Einstellung für kabelgebundenes/kabelloses Netzwerk (NETZWERK-EINSTELLUNGEN) Für die Verwendung der kabellosen LAN-Verbindung ist der optionale USB-WLAN-Adapter erforderlich. (→ Seite 102) Schließen Sie den Projektor mit einem im Handel erhältlichen LAN-Kabel an den Computer an, um die kabelge- bundene/kabellose LAN-Verbindung zu verwenden.

  • Seite 48: Handhabung Der Adresse Für Den Betrieb Über Einen Browser

    IP-Adresse des Projektors von einem Netzwerk-Administrator im Domain-Namen-Server registriert oder in der „HOSTS“-Datei des verwendeten Computers eingestellt wurde. Beispiel 1: Wurde der Hostname des Projektors mit „pj.nec.co.jp“ vorgegeben, erfolgt der Zugriff auf die Netz- werkeinstellung durch Eingabe von http://pj.nec.co.jp/index.html als Adresse oder die Eingabespalte der URL.
  • Seite 49 3. Praktische Funktionen PICTURE: Regelt die Videoeinstellung des Projektors. CONTRAST ▲�����������Erhöht den Kontrast-Einstellwert� CONTRAST ▼�����������Verringert den Kontrast-Einstellwert� BRIGHTNESS ▲��������Erhöht den Helligkeitseinstellwert� BRIGHTNESS ▼��������Verringert den Helligkeitseinstellwert� SHARPNESS ▲���������Erhöht den Bildschärfe-Einstellwert� SHARPNESS ▼���������Verringert den Bildschärfe-Einstellwert� COLOR ▲ �����������������Erhöht den Farbeinstellwert� COLOR ▼ �����������������Verringert den Farbeinstellwert� HUE ▲...

  • Seite 50: Network Settings

    3. Praktische Funktionen NETWORK SETTINGS WIRED LAN ENABLE Aktiviert die verkabelte LAN-Verbindung DISABLE Deaktiviert die verkabelte LAN-Verbindung SETTING Für verkabeltes LAN eingerichtet. DHCP ON Ihr DHCP-Server weist dem Projektor automatisch eine IP-ADRESSE (IP ADDRESS), SUBNET-MASKE (SUBNET MASK) und GATEWAY zu. DHCP OFF Richten Sie IP-ADRESSE (IP ADDRESS), SUBNET-MASKE (SUBNET MASK) und GATEWAY am Projektor ein, der von Ihrem Netzwerkadministrator zugewiesen wurde.
  • Seite 51 3. Praktische Funktionen WIRELESS LAN (SIMPLE ACCESS POINT) CONNEC- SSID Legen Sie SSID als einen Zugangspunkt fest. SSID muss aus 1 bis 32 alphanumeri- TION schen Zeichen (einschließlich Leerzeichen) bestehen. MODE Wählen Sie ein kabelloses Frequenzband aus. CHANNEL Wählen Sie einen kabellosen Kanal aus. SECURITY SECURITY Wählen Sie einen Sicherheitstyp.
  • Seite 52 Die Funktion wird deaktiviert, indem Sie das Häkchen entfernen. Beispiel für eine Nachricht vom Projektor: The lamp and filters are at the end of its usable life. Please replace the lamp and filters. Projector Name: NEC Projector Lamp Hours Used: 100 [H] SENDER’S ADDRESS Geben Sie die Adresse des Absenders ein.

  • Seite 53: Crestron Roomview

    3. Praktische Funktionen • NETWORK SERVICE PJLink PASSWORD Legen Sie ein Passwort für PJLink* fest. Das Passwort darf maximal 32 Zeichen lang sein. Vergessen Sie Ihr Passwort nicht. Falls Sie Ihr Passwort dennoch vergessen haben, wenden Sie sich an Ihren Händler. HTTP PASSWORD Geben Sie ein Passwort für den HTTP-Server ein.

  • Seite 54: Verwendung Des Viewers

    4. Verwendung des Viewers ❶ Was der Viewer kann Der Viewer hat folgende Eigenschaften. • Wenn ein im Handel erhältliches USB-Speichergerät mit Bilddateien an den USB-Anschluss (Typ A) des Projektors angeschlossen ist, können Sie mit dem Viewer die Bilder auf dem USB-Speicher betrachten. Selbst wenn kein Computer verfügbar ist, können Präsentationen nur mit dem Projektor durchgeführt werden.
  • Seite 55 4. Verwendung des Viewers HINWEIS • Der USB-Anschluss des Projektors unterstützt keine USB-Hubs. • Der USB-Anschluss des Projektors wird in der Regel für den WLAN-Adapter verwendet. Wenn der WLAN-Adapter installiert ist, können Sie den VIEWER nicht verwenden. • Folgende Vorgänge lassen sich nicht mit den Tasten am Projektor steuern, wenn ein VIEWER-Bildschirm wie etwa die Dia-Anzeige oder Bildindex angezeigt werden. Tasten auf dem Gehäuse - Trapez-Korrektur mit der ▲/▼-Taste - Automatische Anpassung mit der AUTO ADJ.-Taste - Lautstärkeregelung mit den Tasten ◀ und ▶ Um die Trapez-Korrektur oder die Quellenauswahl bei laufender Darstellung des Viewers vorzunehmen, betätigen Sie zweimal die MENU-Taste, um das Menü anzuzeigen und den Viewer vom Menü aus zu steuern. Fernbedienung - Taste Automatische Einstellung - Standbild-Taste • Mit der Menüfunktion [RESET] → [ALLE DATEN] werden alle Einstellungen für die Viewer-Symbolleiste auf die Standardeinstellungen zurückgesetzt. • USB-Speicher - Verwenden Sie ausschließlich USB-Speichergeräte, die mit dem FAT32- oder FAT16-Dateisystem formatiert sind. Der Projektor unterstützt keine NTFS-formatierten USB-Speichergeräte. Sollte der Projektor den USB-Speicher nicht erkennen, überprüfen Sie, ob das Format unterstützt wird. Informationen zur Formatierung Ihres USB-Speichers entnehmen Sie bitte der Dokumentation oder Hilfe Ihres Windows-Systems. - Wir können nicht garantieren, dass der USB-Anschluss des Projektors sämtliche im Handel erhältliche USB-Speicher unterstützt.

  • Seite 56: ❷ Projektion Von Bildern Auf Einem Usb-Speichergerät

    4. Verwendung des Viewers ❷ Projektion von Bildern auf einem USB-Speichergerät Dieser Abschnitt erläutert die grundlegende Bedienung des Viewers. In dieser Anleitung wird die Vorgehensweise erläutert, wenn die Viewer-Symbolleiste (→ Seite 49) auf die Standar- deinstellungen gestellt wird. - Starten des Viewers ............diese Seite - Entfernen des USB-Speichers vom Projektor ......
  • Seite 57 4. Verwendung des Viewers 4. Drücken Sie die ENTER-Taste. Der Bildindex wird angezeigt. (→ Seite 48) 5. Wählen Sie mit der Taste ▲▼◀ oder ▶ ein Symbol aus. • Das Symbol → (Pfeil) rechts zeigt an, dass weitere Seiten vorhanden sind. Das Drücken der Taste PAGE ▽ (Seite nach unten) zeigt die nächste Seite an: das Drücken der Taste PAGE △...

  • Seite 58: Entfernen Des Usb-Speichers Vom Projektor

    4. Verwendung des Viewers Entfernen des USB-Speichers vom Projektor 1. Wählen Sie den VIEWER-Startbildschirm. Drücken Sie die EXIT-Taste ohne ein angezeigtes Menü. 2. Entfernen Sie den USB-Speicher vom Projektor. Überprüfen Sie, dass die LED am USB-Speicher nicht blinkt, bevor Sie den USB-Speicher abziehen. HINWEIS: Wenn Sie den USB-Speicher vom Projektor abziehen, während ein Bild angezeigt wird, kann eine Fehlfunktion auftreten. Wenn das passiert, schalten Sie den Projektor aus und ziehen Sie das Netzkabel. Warten Sie 3...
  • Seite 59 Speicher gespeichert sind. Die JPEG-Exif-Dateien werden nur im Bildindex angezeigt. • Die maximale Anzahl von Bilddateien und Ordnern, die auf einer Seite angezeigt werden können, hängt vom Modell ab. P554U/P474U/P554W/P474W sind (6 × 4 Seite mal Höhe) P604X/P603X sind (5 × 4 Seite mal Höhe) (4) Cursor Mit dem Cursor werden Ordner und Bilddateien ausgewählt (markiert).

  • Seite 60: Verwendung Der Symbolleiste

    4. Verwendung des Viewers Verwendung der Symbolleiste 1. Drücken Sie die MENU-Taste. Die Symbolleiste wird angezeigt. Der QUELLE-Bildschirm wird als Viewer-Anschlussbildschirm angezeigt. 2. Wählen Sie mit den Tasten ◀ und ▶ eine Einstellung aus. Mit den Tasten ▲ und ▼ können Sie deren ver- fügbare Optionen auswählen. Wenn sich der Cursor auf der Einstellung befindet, wird die Einstellung gelb angezeigt. Mit ▲...
  • Seite 61 4. Verwendung des Viewers Dia-Symbolleiste Menü Optionen Beschreibung (1) Anzeigen Schließt das Menü und wechselt zur Dia-Anzeige. Schließt das Menü und zeigt den Bildindex an. Schließt das Menü und beginnt mit der Diashow. Als erstes Bild wird das markierte Bild angezeigt. (2) Bildanzeige Schließt das Menü...

  • Seite 62: Anwendung Des Bildschirm-Menüs

    5. Anwendung des Bildschirm-Menüs ❶ Verwendung der Menüs HINWEIS: Das Bildschirm-Menü wird während der Projektion eines bewegten Halbvideobildes möglicherweise nicht richtig angezeigt. 1. Drücken Sie zum Aufrufen des Menüs die MENU-Taste auf der Fernbedienung oder am Projektorgehäuse. HINWEIS: Die Befehle wie ENTER, EXIT, ▲▼, ◀▶ am unteren Bildrand zeigen die Schaltflächen an, die für die Bedienung zur Verfügung stehen. 2. Drücken Sie die ◀▶-Tasten auf der Fernbedienung oder am Projektorgehäuse, um das Untermenü einzu- blenden. 3. Drücken Sie die ENTER-Taste auf der Fernbedienung oder am Projektorgehäuse, um den obersten Menü- punkt auf der ersten Registerkarte hervorzuheben. 4. Wählen Sie mit der ▲▼-Taste auf der Fernbedienung oder am Projektorgehäuse die einzustellende oder einzugebende Option aus. Mit den ◀▶-Tasten auf der Fernbedienung oder am Projektorgehäuse können Sie die gewünschte Regis- terkarte auswählen. 5. Drücken Sie die ENTER-Taste auf der Fernbedienung oder am Projektorgehäuse, um das Untermenü- Fenster einzublenden.

  • Seite 63: ❷ Menü-Elemente

    5. Anwendung des Bildschirm-Menüs ❷ Menü-Elemente Registerkarte Bildlaufleiste Volles Dreieck Verfügbare Tasten Quelle Hervorheben Optionsschaltfeld Funksymbol ECO-Betriebsart-Symbol Ausschalt-Timer – ver- Symbol „Große Höhe“ bleibende Zeit Thermometer-Symbol Bedienfeld-Sperrsymbol Menüfenster oder Dialogfelder verfügen normalerweise über die folgenden Elemente: Hervorheben ���������������������������������������������Zeigt das ausgewählte Menü oder die ausgewählte Option an� Volles Dreieck �������������������������������������������Zeigt an, dass weitere Auswahlmöglichkeiten vorhanden sind�...

  • Seite 64: ❸ Liste Der Menü-Optionen

    FARBE FARBTON RESET TAKT PHASE HORIZONTAL VERTIKAL BILD-OPTIONEN ÜBERTASTUNG AUTO, 0[%], 5[%], 10[%] P554U/P474U/P554W/P474W: AUTO, 4:3, 16:9, 15:9, 16:10, LETTERBOX, BILDFORMAT NATÜRLICH P604X/P603X: AUTO, 4:3, 16:9, 15:9, 16:10, WIDE-ZOOM, NATÜRLICH POSITION (Nicht verfügbar für P554U/P474U/P554W/P474W) AUDIO LAUTSTÄRKE 0–31 TRAPEZ HORIZONTAL...
  • Seite 65 INAKTIV, AKTIV GEBLÄSEMODUS AUTO AUTO, HOCH, GROSSE HÖHE RGB/ COMPUTER RGB/KOMPONENTEN, RGB, KOMPONENTEN KOMPONENTEN SIGNALAUSWAHL VIDEO AUTO AUTO, 3�58NTSC, 4�43NTSC, PAL, PAL-M, PAL-N, PAL60, SECAM P554U/P474U/ P554W/P474W: WXGA-MODUS AKTIV INAKTIV, AKTIV P604X/P603X: INAKTIV DEINTERLACE AKTIV INAKTIV, AKTIV EINRICHTEN OPTIONEN(1) HDMI1...
  • Seite 66 5. Anwendung des Bildschirm-Menüs Menüpunkt Standard Optionen VERBL� LA�BETR�-DAUER LAMPENBETRIEBSSTUNDEN VERWENDUNGS- FILTERBETRIEBSSTUNDEN DAUER CO2-REDUZIERUNG GESAMT GESAMTKOSTENERSPARNIS QUELLENBEZEICHNUNG QUELLENINDEX HORIZONTALE FREQUENZ VERTIKALE FREQUENZ QUELLE(1) SEPARATE SYNC, VERBUNDENES SYNC, SYNC AUF GRÜN, SYNC AUF SYNCH�-TYP VIDEO SYNCH�-POLARITÄT SCAN-TYP SIGNALTYP VIDEOTYP QUELLE(2) BIT-TIEFE 8[bits], 10[bits], 12[bits] VIDEO-LEVEL SIGNALQUALITÄT...

  • Seite 67: ❹ Menü-Beschreibungen Und Funktionen [Quelle]

    5. Anwendung des Bildschirm-Menüs ❹ Menü-Beschreibungen und Funktionen [QUELLE] HDMI1 und HDMI2 Wählt das HDMI-kompatible Gerät aus, das am Anschluss HDMI1 oder 2 IN angeschlossen ist. COMPUTER Wählt das Signal des am COMPUTER-Eingangsanschluss angeschlossenen Computers aus. HINWEIS: Wenn ein Komponenten-Eingangssignal am COMPUTER IN-Anschluss anliegt, wählen Sie [COMPUTER]. VIDEO Wählt das Gerät aus, das an Ihrem VIDEO-Eingang angeschlossen ist - Videorekorder, DVD-Player oder Dokumen- tenkamera.

  • Seite 68: ❺ Menü-Beschreibungen Und Funktionen [Einst.]

    5. Anwendung des Bildschirm-Menüs ❺ Menü-Beschreibungen und Funktionen [EINST.] [BILD] [VOREINSTELLUNG] Mit dieser Funktion können Sie optimierte Einstellungen für das projizierte Bild auswählen. Sie können hier einen neutralen Farbton für Gelb, Cyan oder Magenta einstellen. Es gibt sieben Werksvoreinstellungen, die für verschiedene Bildtypen optimiert wurden. Sie können auch die [DETAIL- EINSTELLUNG] verwenden, um die Gamma- und Farbwerte selbst festzulegen.
  • Seite 69 5. Anwendung des Bildschirm-Menüs [ALLGEMEINES] Speicherung der benutzerdefinierten Einstellungen [REFERENZ] Mit dieser Funktion können Sie Ihre benutzerdefinierten Einstellungen unter [VOREINSTELLUNG 1] bis [VOREIN- STELLUNG 7] speichern. Zuerst eine Voreinstellung aus [REFERENZ] wählen, dann [GAMMAKORREKTUR] und [FARBTEMPERATUR] einstellen. HELL� HOCH �������������Wird für die Verwendung in hell beleuchteten Räumen empfohlen� PRÄSENTATION �������Wird zum Erstellen einer Präsentation mit Hilfe einer PowerPoint-Datei empfohlen�...

  • Seite 70: Einstellung Des Weißabgleichs [Weissabgleich]

    5. Anwendung des Bildschirm-Menüs Die Farbe verstärken [FARBVERSTÄRKUNG] Mit dieser Funktion können Sie die Farbe des Bildes verstärken. AKTIV �����������������������Verstärkt die Farbe� HINWEIS: Diese Funktion ist nur verfügbar, wenn [REFERENZ] unter [PRÄSENTATION] ausgewählt wird. Einstellung des Weißabgleichs [WEISSABGLEICH] Mit diesen Tasten können Sie den Weißabgleich einstellen. Die Einstellung des Kontrastes für jede einzelne Farbe (RGB) dient der Einstellung des Bildschirm-Weißpegels.

  • Seite 71: [Bild-Optionen]

    5. Anwendung des Bildschirm-Menüs [BILD-OPTIONEN] Einstellung des Taktes und der Phase [TAKT/PHASE] Diese Funktion ermöglicht Ihnen die manuelle Einstellung von TAKT und PHASE. TAKT ������������������������Verwenden Sie diesen Punkt für die Feineinstellung des Computerbildes oder zum Beseitigen von möglicherweise auftretenden vertikalen Streifen� Diese Funktion stellt die Taktfrequenz ein, mit der horizontale Streifen im Bild eliminiert werden�...

  • Seite 72: Einstellung Der Horizontal/Vertikal-Position [Horizontal/Vertikal]

    5. Anwendung des Bildschirm-Menüs Einstellung der Horizontal/Vertikal-Position [HORIZONTAL/VERTIKAL] Stellt die Lage des Bildes horizontal und vertikal ein. - Während der Einstellung von [TAKT] und [PHASE] kann das Bild gestört werden. Hierbei handelt es sich nicht um eine Fehlfunktion. - Die Einstellungen für [TAKT], [PHASE], [HORIZONTAL] und [VERTIKAL] werden für das aktuelle Signal im Spei- cher gespeichert.
  • Seite 73 Projektors, zeigt der Projektor das aktuelle Bild in seiner echten Auflösung. [Beispiel 1] Wenn das eingehende Signal mit der Auflösung von 800 × 600 bei P554U/P474U/P554W/ P474W angezeigt wird: [Beispiel 2] Wenn das eingehende Signal mit der Auflösung von 800 ×...

  • Seite 74: Beispiel-Bild, Wenn Das Geeignete Bildformat Automatisch Bestimmt Wird

    [Videosignal] Bildformat des Eingangssignals Letterbox Quetschen Beispiel-Bild, wenn das Bildfor- mat automatisch bestimmt wird HINWEIS: Um ein gequetschtes Signal kor- rekt darzustellen, [16:9] oder [WIDE-ZOOM] auswählen. P554U/P474U/P554W/P474W [Computersignal] Bildformat des Eingangssignals 16:9 15:9 16:10 Beispiel-Bild, wenn das geeig- nete Bildformat automatisch bestimmt wird [Videosignal]...

  • Seite 75: [Audio]

    5. Anwendung des Bildschirm-Menüs [AUDIO] Ton lauter oder leiser stellen Stellt die Lautstärke des Projektor-Lautsprechers und des AUDIO OUT-Ausgangs (Stereo-Mini-Buchse) ein. TIPP: • Wenn kein Menü angezeigt wird, dienen die ◀ und ▶-Tasten am Projektorgehäuse und die Tasten VOL. +/− auf der Fernbedienung der Lautstärkeregelung. (→ Seite 22)

  • Seite 76: ❻ Menü-Beschreibungen Und Funktionen [Einrichten]

    5. Anwendung des Bildschirm-Menüs ❻ Menü-Beschreibungen und Funktionen [EINRICHTEN] [ALLGEMEINES] Manuelle Korrektur der Trapezverzerrung [TRAPEZ] Sie können horizontale oder vertikale Trapezverzerrung, Kissenverzeichnung links/rechts oder oben/unten oder Eckverzerrung manuell korrigieren. HINWEIS: • [TRAPEZ HORIZONTAL] und [TRAPEZ VERTIKAL] kann gleichzeitig angepasst werden. • Um von einem Punkt zum nächsten zu wechseln, setzen Sie den ersten Punkt zurück. • Einstellungswerte werden überschrieben. Sie werden nicht gelöscht, auch wenn der Projektor ausgeschaltet wird. • Die Verwendung von [TRAPEZ], [KISSEN] und [ECKENKORREKTUR]-Korrekturen lassen das Bild möglicherweise leicht verschwimmen, da die Korrektur elektronisch durchgeführt wird. TRAPEZ HORIZONTAL �������������������Korrigiert die horizontale Trapezverzerrung� (→ Seite 20) TRAPEZ VERTIKAL ������������������������Korrigiert die vertikale Trapezverzerrung�...

  • Seite 77: Verwendung Der Wandfarben-Korrektur [Wandfarbe]

    5. Anwendung des Bildschirm-Menüs Verwendung der Wandfarben-Korrektur [WANDFARBE] Diese Funktion ermöglicht eine schnelle, anpassungsfähige Farbkorrektur bei Verwendung eines Bildschirmmaterials, dessen Farbe nicht weiß ist. HINWEIS: Durch Anwahl der Funktion [WEISSWANDTAFEL] wird die Lampenhelligkeit reduziert. Einstellen der ECO-Betriebsart [ECO-BETRIEBSART] Die ECO-BETRIEBSART erhöht die Lebensdauer der Lampe und senkt gleichzeitig den Stromverbrauch und den -Ausstoß.

  • Seite 78: Einstellen Der Funktion Untertitel [Untertitel]

    5. Anwendung des Bildschirm-Menüs Einstellen der Funktion Untertitel [UNTERTITEL] Mit dieser Option werden mehrere Untertitel-Modi eingestellt, so dass Text auf dem projizierten Video-Bild dargestellt werden kann. INAKTIV ��������������������Hiermit wird der Untertitel-Modus deaktiviert� UNTERTITEL 1-4 �������Text wird überlagert� TEXT 1-4 ������������������Text wird angezeigt� HINWEIS: • Der Untertitel ist unter den folgenden Umständen nicht verfügbar: - wenn Mitteilungen oder Menüs angezeigt werden.

  • Seite 79: Ein-/Ausschalten Der Eco-Meldung [Eco-Meldung]

    5. Anwendung des Bildschirm-Menüs AKTIV/DEAKTIV-Schalten der Steuer-ID [ID-ANZEIGE] Diese Option aktiviert bzw. deaktiviert die ID-Nummer, die beim Drücken der ID SET-Taste auf der Fernbedienung angezeigt wird. Ein-/Ausschalten der Eco-Meldung [ECO-MELDUNG] Diese Option schaltet die folgenden Meldungen ein oder aus, wenn der Projektor eingeschaltet wird. Die Eco-Meldung fordert den Anwender auf, Energie zu sparen.

  • Seite 80: [Installation]

    5. Anwendung des Bildschirm-Menüs [INSTALLATION] Auswahl der Projektor-Ausrichtung [AUSRICHTUNG] Diese Funktion richtet Ihr Bild der Projektionsart entsprechend aus. Die Optionen sind: Frontprojektion, Deckenrück- projektion, Rückprojektion und Deckenfrontprojektion. FRONTPROJEKTION DECKENRÜCKPROJEKTION RÜCKPROJEKTION DECKENFRONTPROJEKTION Deaktivierung der Gehäuse-Tasten [BEDIENFELD-SPERRE] Diese Option schaltet die Funktion BEDIENFELD-SPERRE ein oder aus. HINWEIS: • Diese BEDIENFELD-SPERRE hat keinerlei Einfluss auf die Fernbedienungsfunktionen. • Wenn das Bedienfeld gesperrt ist, kann die Einstellung auf [INAKTIV] geändert werden, indem die SOURCE-Taste ca. 10 Sekunden lang gedrückt wird.

  • Seite 81: Auswahl Der Übertragungsrate [Übertragungsrate]

    5. Anwendung des Bildschirm-Menüs Auswahl der Übertragungsrate [ÜBERTRAGUNGSRATE] Diese Funktion stellt die Baudrate des PC-Steuerports (D-Sub 9P) ein. Datenraten von 4800 bis 38400 bps werden unterstützt. Die Standard-Einstellung ist 38400 bps. Wählen Sie die für das anzuschließende Gerät geeignete Baudrate (je nach Gerät ist möglicherweise bei langen Kabelläufen eine niedrigere Baudrate empfehlenswert).

  • Seite 82: Anwendung Des Bildschirm-Menüs

    5. Anwendung des Bildschirm-Menüs Dem Projektor eine ID zuweisen [STEUER-ID] Sie können mehrere Projektoren separat und unabhängig voneinander mit einer Fernbedienung bedienen, wenn diese mit der Funktion STEUER-ID ausgestattet ist. Wenn Sie allen Projektoren die gleiche ID zuweisen, können Sie bequem alle Projektoren über eine Fernbedienung bedienen. Dazu muss jedem Projektor eine ID-Nummer zugewiesen werden. STEUER-ID-NUMMER ������������...

  • Seite 83: [Optionen(1)]

    5. Anwendung des Bildschirm-Menüs Verwenden des Testmusters [TESTMUSTER] Zeigt das Testmuster zur Überprüfung der Bildverzerrung während der Projektor-Einrichtung an. Drücken Sie die ENTER Taste, um das Testmuster anzuzeigen; drücken Sie die EXIT Taste, um das Testmuster zu schließen und zum Menü zurückzukehren. Men- übetrieb und Korrekturen für Trapez, Eckenkorrektur und Nadelkissen sind nicht verfügbar, wenn das Testmuster angezeigt wird.

  • Seite 84: Auswahl Des Signalformates [Signalauswahl] [Computer]

    Modellen P604X/P603X möglicherweise nicht erkannt. Wählen Sie in diesem Fall [INAKTIV]. HINWEIS: • [INAKTIV] ist ab Versand für P604X/P603X ausgewählt. • [AKTIV] ist ab Werk für P554U/P474U/P554W/P474W ausgewählt. Aktivierung der Deinterlace-Funktion [DEINTERLACE] Schaltet die Deaktivierung der Interlace-Funktion für ein Fernsehsignal ein oder aus. INAKTIV ��������������������Wählen Sie diese Option, wenn ein Zittern oder eine ungewöhnliche Bilddarstellung des Videos auftritt�...

  • Seite 85: Tasten- Und Fehlertöne Aktivieren [Piep]

    5. Anwendung des Bildschirm-Menüs Tasten- und Fehlertöne aktivieren [PIEP] Diese Funktion schaltet die Tastentöne und Warntöne bei Fehlern und bei der Durchführung der folgenden Bedien- vorgänge ein bzw. aus. - Anzeige des Hauptmenüs - Umschalten von Quellen - Zurücksetzen von Daten mit [RESET] - Betätigung der Tasten POWER ON und STANDBY TIPP: • Lautstärkeregelung für [PIEP] ist deaktiviert. Die AV-MUTE-Taste kann den Piepton nicht ausschalten. Wenn Sie die PIEP-Funktion aktivieren möchten, legen Sie [PIEP] auf [INAKTIV] fest.

  • Seite 86: Aktivieren Der Direkten Einschaltung [Direkteinschaltung]

    5. Anwendung des Bildschirm-Menüs HINWEIS: • Selbst wenn [NORMAL] für [STANDBY-MODUS] ausgewählt ist, kann das Ein- oder Ausschalten mit dem PC CONTROL-Anschluss durchgeführt werden. • Der Stromverbrauch im Standby-Modus wird nicht zur Berechnung der CO -Emissionsreduktion herangezogen. • Ihre Einstellung für den [STANDBY-MODUS] ist nicht betroffen, wenn Sie den [RESET] vom Menü ausführen. Aktivieren der direkten Einschaltung [DIREKTEINSCHALTUNG] Diese Funktion schaltet den Projektor automatisch ein, wenn das Netzkabel an eine belegte Netzsteckdose an- geschlossen wird. Damit umgeht man das ständige Drücken der POWER-Taste auf der Fernbedienung oder am Projektorgehäuse.

  • Seite 87: Auswahl Der Standardquelle [Wahl Der Standardquelle]

    5. Anwendung des Bildschirm-Menüs Auswahl der Standardquelle [WAHL DER STANDARDQUELLE] Sie können den Projektor jederzeit auf einen seiner Standard-Eingänge einstellen. LETZTE ��������������������Stellt den Projektor immer auf den vorherigen oder letzten aktiven Standard-Eingang ein, wenn der Projektor eingeschaltet wird� AUTO �����������������������Sucht nach einer aktiven Quelle in der Reihenfolge HDMI1 → HDMI2 → COMPUTER → VIDEO → HDBaseT → USB-A →...

  • Seite 88: Einrichtung Des Projektors Für Eine Lan-Verbindung [Verkabeltes Lan]

    5. Anwendung des Bildschirm-Menüs Einrichtung des Projektors für eine LAN-Verbindung [VERKABELTES LAN] Wichtig • Nähere Informationen zu diesen Einstellungen erhalten Sie bei Ihrem Netzwerkadministrator. • Wenn Sie eine LAN-Verbindung verwenden möchten, schließen Sie ein LAN-Kabel (Ethernet-Kabel) an den LAN-Anschluss (RJ-45) des Projektors an. (→ Seite 99) TIPP: Die vorgenommenen Netzwerkeinstellungen werden nicht zurückgesetzt, selbst wenn im Menü [RESET] ausgewählt wird.

  • Seite 89: Einrichtung Des Projektors Für Eine Wlan-Verbindung (Mit Dem Optionalen Usb-Wlan-Adapter) [Drahtloses Lan]

    5. Anwendung des Bildschirm-Menüs Einrichtung des Projektors für eine WLAN-Verbindung (mit dem optionalen USB-WLAN- Adapter) [DRAHTLOSES LAN] Wichtig • Nähere Informationen zu diesen Einstellungen erhalten Sie bei Ihrem Netzwerkadministrator. • Wenn Sie eine WLAN-Verbindung verwenden möchten, schließen Sie den optionalen USB-WLAN-Adapter an den Projektor an.
  • Seite 90 5. Anwendung des Bildschirm-Menüs Hinweise zur Einrichtung der LAN-Verbindung So stellen Sie eine Verbindung zum DHCP-Server her: Wählen Sie im Projektormenü [EINRICHTEN] → [VERKABELTES LAN] → [EINSTELLUNGEN] → [DHCP] → [AKTIV] aus und drücken Sie die ENTER-Taste. Wenn Sie die IP-Adresse festlegen möchten, ohne den DHCP-Server zu verwenden, nutzen Sie die HTTP-Server-Funktion. (→ Seite 39) So nehmen Sie die Einstellungen vor, die nur für WLAN erforderlich sind (NETZWERKART und WPA2 PSK): Rufen Sie den HTTP-Server auf, um den Web-Browser anzuzeigen (→...

  • Seite 91: ❼ Menü-Beschreibungen Und Funktionen [Info.]

    5. Anwendung des Bildschirm-Menüs ❼ Menü-Beschreibungen und Funktionen [INFO.] Zeigt den Stand des aktuellen Signals und der Lampenbenutzung an. Diese Position geht über acht Seiten. Folgende Informationen sind enthalten: TIPP: Wenn Sie die HELP-Taste auf der Fernbedienung drücken, werden die Menüpunkte des [INFO.]-Menüs angezeigt. [VERWENDUNGSDAUER] [VERBL. LA.BETR.-DAUER] (%)* [LAMPENBETRIEBSSTUNDEN] (H) [FILTERBETRIEBSSTUNDEN] (H) [CO2-REDUZIERUNG GESAMT] (kg-CO2) [GESAMTKOSTENERSPARNIS] Die Arbeitsablauf-Anzeige zeigt die noch verbleibende Lebensdauer der Glühbirne in Prozent an.

  • Seite 92: [Quelle(1)]

    5. Anwendung des Bildschirm-Menüs [QUELLE(1)] [QUELLENBEZEICHNUNG] [QUELLENINDEX] [HORIZONTALE FREQUENZ] [VERTIKALE FREQUENZ] [SYNCH.-TYP] [SYNCH.-POLARITÄT] [SCAN-TYP] [QUELLE(2)] [SIGNALTYP] [VIDEOTYP] [BIT-TIEFE] [VIDEO-LEVEL] [HDBaseT] (nicht vom P603X unterstützt) [SIGNALQUALITÄT] [BETRIEBSMODUS] [VERBINDUNGSSTATUS] [HDMI-STATUS]...

  • Seite 93: [Verkabeltes Lan]

    5. Anwendung des Bildschirm-Menüs [VERKABELTES LAN] [IP-ADRESSE] [SUBNET-MASKE] [GATEWAY] [MAC-ADRESSE] [DRAHTLOSES LAN] [IP-ADRESSE] [SUBNET-MASKE] [GATEWAY] [MAC-ADRESSE] [SSID] [NETZWERKTYP] [SICHERHEIT] [KANAL] [SIGNALPEGEL] [VERSION] [FIRMWARE]-Version [DATA]-Version...

  • Seite 94: [Sonstige]

    5. Anwendung des Bildschirm-Menüs [SONSTIGE] [PROJEKTORNAME] [HOST-NAME] [MODEL NO.] [SERIAL NUMBER] [LAN UNIT TYPE] [CONTROL ID] (wenn [STEUER-ID] gesetzt ist)

  • Seite 95: ❽ Menü-Beschreibungen Und Funktionen [Reset]

    5. Anwendung des Bildschirm-Menüs ❽ Menü-Beschreibungen und Funktionen [RESET] Rückstellung auf die Werkseinstellungen [RESET] Die RESET-Funktion ermöglicht Ihnen die Rückstellung der Einstellungen für alle Quellen auf die Werkseinstellungen: [AKTUELLES SIGNAL] Stellt die Einstellungen für das aktuelle Signal auf die Werte der Hersteller-Voreinstellungen zurück. Die folgenden Punkte können zurückgesetzt werden: [VOREINSTELLUNG], [KONTRAST], [HELLIGKEIT], [FARBE], [FARBTON], [BILDSCHÄRFE], [BILDFORMAT], [HORIZONTAL], [VERTIKAL], [TAKT], [PHASE] und [ÜBERTAS- TUNG].

  • Seite 96: Installation Und Anschlüsse

    Bilder der gewünschten Größe erforderlich ist. Der Projektionsabstandsbereich, bei dem die Scharfeinstellung möglich ist, beträgt 0,8 m (für ein 30-Modell) bis 12,9 m (für ein 300-Modell). Installieren Sie in diesem Bereich. [P554U/P474U] (Zoll) Wenn der Zoomhebel auf breit gedreht ist...
  • Seite 97 6. Installation und Anschlüsse Der Projektionsabstandsbereich, bei dem die Scharfeinstellung möglich ist, beträgt 0,8 m (für ein 30-Modell) bis 13,5 m (für ein 300-Modell). Installieren Sie in diesem Bereich. [P554W/P474W] (Zoll) Wenn der Zoomhebel auf breit gedreht ist Wenn der Zoom- hebel auf Teleskop gedreht ist [Projektionsabstand]...
  • Seite 98 6. Installation und Anschlüsse Der Projektionsabstandsbereich, bei dem die Scharfeinstellung möglich ist, beträgt 0,8 m (für ein 30-Modell) bis 13,8 m (für ein 300-Modell). Installieren Sie in diesem Bereich. [P604X/P603X] (Zoll) Wenn der Zoomhebel auf breit gedreht ist Wenn der Zoom- hebel auf Teleskop gedreht ist [Projektionsabstand]...

  • Seite 99: Tabellen Der Bildschirmgrößen Und -Abmessungen

    6. Installation und Anschlüsse Tabellen der Bildschirmgrößen und -abmessungen [P554U/P474U/P554W/P474W] Bildschirmbreite Bildschirmhöhe Größe (Zoll) (Zoll) (cm) (Zoll) (cm) 25,4 64,6 15,9 40,4 Bildschirmgröße Bildschirm- 33,9 86,2 21,2 53,8 (diagonal) höhe 50,9 129,2 31,8 80,8 67,8 172,3 42,4 107,7 84,8 215,4...

  • Seite 100: Installationsbeispiel Auf Einem Schreibtisch

    Das nachfolgende Diagramm zeigt ein Beispiel, wenn der Projektor auf einem Schreibtisch verwendet wird. Horizontale Projektionsposition: Gleicher Abstand nach links und rechts von der Linsenmitte aus Vertikale Projektionsposition: (siehe nachfolgende Tabelle) [P554U/P474U] Bildschirmoberfläche Unterer Rand des Bildschirms mit 55 % V...
  • Seite 101 6. Installation und Anschlüsse [P604X/P603X] Bildschirmoberfläche Unterer Rand des Bildschirms mit 50 % V Messung +H Linsenmitte Ca. 68 bis 73 Messung -H Unterer Rand des Bildschirms mit 0 % V Projektionsabstand L (Hinweis) Höhe von der Linsenmitte zur unteren Kante des Bildschirms (mit Kippfüßen eingeschraubt) Projektionsentfernung L Höhe H Bildschirmgröße (Zoll)

  • Seite 102: Linsenverstellbereich

    Legende: V „Vertikal“ bezieht sich auf die Höhe des Bildschirms und H „Horizontal“ bezieht sich auf die Breite des Bildschirms. Der Linsenverstellbereich wird jeweils als ein Verhältnis von Höhe und Breite angegeben. [P554U/P474U/P554W/P474W] Linsenverstellbereich: Vertikale Richtung: +55 %, −0 % Horizontale Richtung: ±15 %...

  • Seite 103: Reflexion Des Bildes

    Wenn Sie das Bild vom Projektor mit Hilfe eines Spiegels reflektieren, kommen Sie, auch wenn Ihnen nur wenig Platz zur Verfügung steht, in den Genuss eines viel größeren Bildes. Kontaktieren Sie Ihren NEC-Händler, falls Sie ein Spiegelsystem benötigen. Wenn Ihr Bild bei der Verwendung eines Spiegels spiegelverkehrt dargestellt wird, können Sie die Bildausrichtung mit den MENU- und ▲▼◀▶-Tasten am Projektorgehäuse oder mit den Tasten auf...

  • Seite 104: ❷ Herstellen Der Anschlüsse

    6. Installation und Anschlüsse ❷ Herstellen der Anschlüsse Anschließen Ihres Computers Computerkabel, HDMI und USB können verwendet werden, um die Verbindung mit einem Computer herzustellen. Das Anschlusskabel wird nicht mit dem Projektor mitgeliefert. Bitte halten Sie ein passendes Kabel für den Anschluss bereit. HINWEIS: Plug & Play unterstützte Signale (DDC2) EINGANG COMPUTER IN...

  • Seite 105: Vorsichtsmaßnahmen, Wenn Ein Dvi-Signal Verwendet Wird

    6. Installation und Anschlüsse HINWEIS: Der Projektor ist nicht mit den Video-entschlüsselten Signalen des NEC ISS-6020-Umschalters kompatibel. HINWEIS: Möglicherweise wird ein Bild nicht richtig angezeigt, wenn eine Videoquelle über einen handelsüblichen Bildrasterwandler wie- dergegeben wird. Das liegt darin begründet, dass der Projektor in der Standard-Einstellung ein Videosignal als Computersignal bearbeitet. Verfahren Sie in einem solchen Fall wie folgt. * Wenn bei der Anzeige eines Bildes unten und oben schwarze Streifen zu sehen sind oder ein dunkles Bild nicht richtig angezeigt wird: Lassen Sie ein Bild projizieren, das den Bildschirm ausfüllt, und drücken Sie anschließend die AUTO ADJ. -Taste auf der Fernbedienung oder am Projektorgehäuse. Aktivieren des externen Displays des Computers Die Tatsache, dass auf dem Bildschirm des Notebook-PCs ein Bild angezeigt wird, bedeutet nicht, dass zwangsläufig auch ein Signal zum Projektor ausgegeben wird. Bei der Verwendung eines PC-kompatiblen Laptops wird das externe Display durch eine Kombination von Funktionstasten aktiviert/deaktiviert. Normalerweise wird das externe Display mit der Tastenkombination der „Fn“-Taste und einer der 12 Funktionstasten ein- oder ausgeschaltet. NEC-Laptops verwenden z. B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten. Vorsichtsmaßnahmen, wenn ein DVI-Signal verwendet wird • Wenn der Computer über einen DVI-Ausgangsanschluss verfügt, verwenden Sie ein im Handel erhältliches Kon- verter-Kabel, um den Computer an den HDMI 1- oder HDMI 2-Eingangsanschluss des Projektors anzuschließen...

  • Seite 106: Anschluss Eines Externen Monitors

    6. Installation und Anschlüsse Anschluss eines externen Monitors COMPUTER OUT AUDIO OUT Computer-Kabel (VGA) (nicht im Lieferumfang Computer-Kabel (VGA) enthalten) (im Lieferumfang enthalten) Stereo-Audio-Klinkensteckerkabel (nicht im Lieferumfang enthalten) Sie können einen separaten, externen Monitor an Ihren Projektor anschließen, um sich während der Bildprojektion auf dem Monitor gleichzeitig das analoge Computer-Bild anzeigen zu lassen.

  • Seite 107: Anschluss An Einen Dvd-Player Oder Andere Av-Geräte

    6. Installation und Anschlüsse Anschluss an einen DVD-Player oder andere AV-Geräte Anschluss an den Video-Eingang VIDEO IN AUDIO IN Audiokabel (nicht im Lieferumfang enthalten) Videokabel (nicht im Lieferumfang enthalten) Audiogerät Audiokabel (nicht im Lieferumfang enthalten) • Nach Einschalten des Projektors die Quellenbezeichnung des jeweiligen Eingangsanschlusses auswählen. SOURCE-Taste am Projektorge- Eingangsanschluss Taste auf der Fernbedienung...

  • Seite 108: Anschluss An Den Komponenteneingang

    6. Installation und Anschlüsse Anschluss an den Komponenteneingang COMPUTER IN AUDIO IN 15-pol. - an - RCA (Buchse) × 3 Kabel-Adap- ter (ADP-CV1E) Stereo-Klinkenstecker-RCA-Audiokabel (nicht im Liefer- umfang enthalten) Audiogerät Komponenten-Video- RCA- × 3 Kabel (nicht im Lieferumfang enthalten) DVD-Player Audiokabel (nicht im Lieferumfang enthalten) Ein Komponenten-Signal wird automatisch angezeigt.

  • Seite 109: Anschluss An Den Hdmi-Eingang

    6. Installation und Anschlüsse Anschluss an den HDMI-Eingang Sie können den HDMI-Ausgang Ihres DVD-Players, Harddisk-Players, Blue-ray-Players oder Notebooks am HDMI IN-Anschluss Ihres Projektors anschließen. HDMI 1 IN HDMI 2 IN HDMI-Kabel (nicht im Lieferumfang enthalten) Verwenden Sie ein Hochgeschwindigkeits-HDMI ® Kabel.

  • Seite 110: Anschluss An Ein Verkabeltes Lan

    6. Installation und Anschlüsse Anschluss an ein verkabeltes LAN Der Projektor ist standardmäßig mit einem LAN-Anschluss (RJ-45) ausgerüstet, über den mit einem LAN-Kabel ein Netzwerkanschluss hergestellt werden kann. Wenn Sie eine LAN-Verbindung verwenden möchten, müssen Sie das LAN im Projektormenü einrichten. Gehen Sie auf [EINRICHTEN] →...

  • Seite 111: Anschluss An Ein Wlan (Optional: Np05Lm-Serie)

    6. Installation und Anschlüsse Anschluss an ein WLAN (optional: NP05LM-Serie) Mit dem USB-WLAN-Adapter können Sie eine WLAN-Verbindung herstellen. Wenn Sie eine WLAN-Verbindung verwenden möchten, müssen Sie dem Projektor eine IP-Adresse zuweisen. Wichtig: • Wenn Sie den Projektor mit USB-WLAN-Adapter in einem Bereich einsetzen möchten, in dem der Einsatz von WLAN-Geräten verboten ist, ziehen Sie den USB-WLAN-Adapter vom Projektor ab. • Erwerben Sie den für Ihr Land oder Gebiet geeigneten USB-WLAN-Adapter. HINWEIS: • Der WLAN-Adapter (oder die WLAN-Karte) des Computers muss den WiFi-Standard (IEEE 802.11a/b/g/n) erfüllen. Anschluss des USB-WLAN-Adapters HINWEIS: • Der USB-WLAN-Adapter muss richtig herum an den USB-WLAN-Adapteranschluss angeschlossen werden. Er darf nicht verkehrt herum...
  • Seite 112 6. Installation und Anschlüsse 4. Bringen Sie die Filterabdeckung an. Drücken Sie den Rahmen der Filterabdeckung rund um die Knöpfe, bis ein „Klick“ zu hören ist. Die Filterabdeckung ist sicher in Posi- tion befestigt. * Der USB-WLAN-Adapter kann auf die gleiche Weise wieder entfernt werden.

  • Seite 113: Anschlussbeispiel (1) [Einfacher Zugangspunkt]

    6. Installation und Anschlüsse Anschlussbeispiel (1) [EINFACHER ZUGANGSPUNKT] Richten Sie den Projektor als EINFACHER ZUGANGSPUNKT für die Verbindung zu Endgeräten als Computer oder Smartphones ein. USB-WLAN-Adapter Anschlussbeispiel (2) [INFRASTRUKTUR] Anschluss des Projektors an verkabeltes/drahtloses LAN über WLAN-Zugangspunkt. USB-WLAN-Adapter Drahtloser Zugangspunkt Verkabeltes LAN 1. Schließen Sie einen Computer über LAN an den Projektor an. (→ Seite 99) 2. Rufen Sie mit dem Browser auf dem Computer den HTTP-Server des Projektors auf. (→...

  • Seite 114: Anschluss An Ein Hdbaset-Übertragungsgerät (Im Handel Erhältlich) (Nicht Vom P603X Unterstützt)

    6. Installation und Anschlüsse Anschluss an ein HDBaseT-Übertragungsgerät (im Handel erhältlich) (nicht vom P603X unterstützt) HDBaseT ist ein Anschlussstandard für Heimgeräte, der von der HDBaseT Alliance eingeführt wurde. Verwenden Sie ein im Handel erhältliches LAN-Kabel, um den HDBaseT-Anschluss des Projektors (RJ-45) an ein im Handel erhältliches HDBaseT-Übertragungsgerät anzuschließen.
  • Seite 115 6. Installation und Anschlüsse TIPP: • Mit dem HDBaseT-Anschluss des Projektors ist die Fernbedienung nicht verfügbar, wenn sich der Projektor im Standby-Modus befindet (serielle Kommunikation ist nicht verfügbar). (Fernbedienung wird verfügbar, wenn der Projektor eingeschaltet ist). Die 2 (zwei) nachfol- genden Methoden können zum Einschalten des Projektors verwendet werden, wenn er sich im Standby-Modus befindet. 1. Der Projektor kann durch Verbinden des Computers und Projektors über das Netzwerk bedient werden (am Projektor durch Nutzung des Anschlusses, wobei [STANDBY-MODUS] auf [NETZWERK IM STANDBY] festgelegt ist). Computer (für die Ausgabe) Computer (für die Projektorsteuerung) Beispiel eines LAN-Senders DC IN HDBaseT Videogerät mit HDMI-Ausgang Hub umschalten usw. HDBaseT 2. Der Projektor kann mit der seriellen RS232C-Kommunikation (Nutzen Sie an diesem Projektor den Anschluss PC CONTROL und die Anwendungssoftware PC Control Utility und wählen Sie [PC-STEUERUNG] für den [SERIELLEN ANSCHLUSS] aus) bedient werden, wenn [STANDBY-MODUS] auf [NETZWERK IM STANDBY] eingestellt ist.

  • Seite 116: Wartung

    7. Wartung In diesem Abschnitt werden einfache Wartungsmaßnahmen für die Reinigung der Filter, der Linse und des Gehäuses sowie für den Austausch der Lampe und der Filter beschrieben. ❶ Reinigung der Filter Der Filter an der Lufteinlassöffnung verhindert, dass Staub und Schmutz in den Projektor gelangt. Wenn der Filter schmutzig oder verstopft ist, kann dies zur Überhitzung Ihres Projektors führen.
  • Seite 117 7. Wartung 4. Bringen Sie die Filtereinheit wieder am Projektorgehäuse an. Setzen Sie die Filtereinheit in den Projektor ein. 5. Schließen Sie die Filterabdeckung. Drücken Sie den Rahmen der Filterabdeckung rund um die Knöpfe, bis ein „Klick“ zu hören ist. Die Filterabdeckung ist sicher in Posi- tion befestigt. 6.

  • Seite 118: ❷ Reinigung Der Linse

    7. Wartung ❷ Reinigung der Linse • Schalten Sie den Projektor vor der Reinigung aus. • Der Projektor verfügt über eine Kunststofflinse. Verwenden Sie einen im Handel erhältlichen Kunststofflinsen-Reiniger. • Zerkratzen oder beschädigen Sie die Linsenoberfläche nicht, da eine Kunststofflinse leicht zu zerkratzen ist. •...

  • Seite 119: ❹ Austausch Der Lampe Und Der Filter

    Glaskolben der Lampe platzen und die Scherben werden im Lampengehäuse verstreut. Berühren Sie die Splitter nicht, da Sie sich dabei verletzen könnten. Sollte einmal eine Lampe zerplatzt sein, beauftragen Sie bitte Ihren NEC-Fachhändler mit dem Lampenaustausch. *HINWEIS: Diese Meldung wird unter den folgenden Umständen angezeigt: • eine Minute, nachdem der Projektor eingeschaltet wurde • wenn die...

  • Seite 120: Austausch Der Lampe

    7. Wartung Austausch der Lampe: 1. Entfernen Sie die Lampenabdeckung. (1) Die Lampenabdeckungsschraube lösen • Die Lampenabdeckungsschraube ist nicht entfernbar. (2) Die Lampenabdeckungsschraube schieben und abziehen. 2. Entfernen des Lampengehäuses. (1) Lösen Sie die beiden Befestigungsschrauben des Lampengehäuses, bis der Kreuzschlitzschraubendreher frei dreht.
  • Seite 121 7. Wartung 3. Installation eines neuen Lampengehäuses. (1) Setzen Sie das neue Lampengehäuse ein, bis es in der Fassung einrastet. (2) Das Lampengehäuse zwecks Sicherung oben in der Mitte schieben. (3) Befestigen Sie das Lampengehäuse mit den beiden Befestigungsschrauben. • Achten Sie darauf, die Schrauben festzuziehen. 4.
  • Seite 122 7. Wartung So tauschen Sie die Filter aus: HINWEIS: • Wischen Sie Staub und Schmutz vom Projektorgehäuse ab, bevor Sie die Filter austauschen. • Bei diesem Projektor handelt es sich um ein Präzisionsgerät. Halten Sie während des Filtertauschs Staub und Schmutz fern. • Reinigen Sie die Filter nicht mit Wasser und Seife. Wasser und Seife beschädigen die Filtermembran. • Setzen Sie die Filter ordnungsgemäß ein. Bei falscher Anbringung eines Filters können Staub und Schmutz ins Innere des Projektors gelangen. 1. Drücken Sie die Knöpfe auf der linken und der rechten Seite nach unten und ziehen Sie die Filterabdeckung zu sich, um sie zu öffnen. Die Abdeckung öffnet sich um etwa 90 Grad, bevor sie stoppt. Filterabdeckung 2. Greifen Sie die Mitte der Filtereinheit, um sie herauszuz- iehen.

  • Seite 123: So Setzen Sie Die Lampenbetriebszeit Und Die Filterbetriebszeit Zurück

    7. Wartung 5. Schließen Sie die Filterabdeckung. Drücken Sie den Rahmen der Filterabdeckung rund um die Knöpfe, bis ein „Klick“ zu hören ist. Die Filterabdeckung ist sicher in Position befestigt. Damit ist der Filteraustausch abgeschlossen. Fahren Sie mit dem Zurücksetzen der Lampen- und Filterbetriebsstunden fort. So setzen Sie die Lampenbetriebszeit und die Filterbetriebszeit zurück: 1. Stellen Sie den Projektor am Einsatzort auf. 2.

  • Seite 124: Anhang

    8. Anhang ❶ Fehlersuche Dieses Kapitel hilft Ihnen bei der Beseitigung von Störungen, die bei der Einrichtung oder während des Betriebes Ihres Projektors auftreten können. Funktion jeder Anzeige ① POWER-Anzeige Diese Anzeige informiert über den Netzstromstatus des Projektors. ② STATUS-Anzeige Diese Anzeige leuchtet/blinkt, wenn eine Taste gedrückt wird, während die Funktion BEDIENFELD-SPERRE aktiv ist oder während spezifische Bedienvorgänge durchgeführt werden.
  • Seite 125 8. Anhang POWER STATUS LAMP Projektor-Status Zustand bei eingeschaltetem Strom (ECO-Betriebsart ist AKTIV) Blau Inaktiv Grün (Licht) (Blinkt* AUSschalt-Timer ist aktiviert, AUSschaltzeit, wie vom Programm-Timer aktiviert (Zustand bei eingeschaltetem Strom) Blau Inaktiv Status ändert (Blinkt* sich Vorbereitung zum EINschalten des Netzstroms Blau Inaktiv Inaktiv...

  • Seite 126: Anzeigemeldung (Fehlermeldung)

    8. Anhang Anzeigemeldung (Fehlermeldung) POWER STATUS LAMP Projektor-Status Maßnahme Eine Taste wurde gedrückt, während die Die Tasten des Projektors sind ges- BEDIENFELD-SPERRE aktiviert ist. perrt. Die Einstellung muss aufgehoben werden, um den Projektor zu bedienen. Blinkt Orange Status ändert (Licht) sich →...

  • Seite 127: Erklärung Über Die Power-Anzeige Und Den Standby-Zustand

    8. Anhang Erklärung über die POWER-Anzeige und den Standby-Zustand In diesem Zustand ist der ausgewählte STANDBY-MODUS NETZWERK Verfügbare Ports im jeweiligen Zustand IM STANDBY. ○ × : Verfügbar, : Nicht verfügbar) PC CON- HDBaseT TROL Netzstrom Anzeige: Leuchtet blau Energieverbrauch Netzstrom EIN geschaltet ○ ○ ○ Hoch Netzstrom Kein Betrieb/Keine Kommunikation mit dem Link-Up-Netzwerk/Keine Signale- Netzstrom ingabe für etwa 180 Sekunden...
  • Seite 128 8. Anhang In diesem Zustand ist der ausgewählte STANDBY-MODUS NORMAL. Verfügbare Ports im jeweiligen Zustand ○ × : Verfügbar, : Nicht verfügbar) PC CON- HDBaseT TROL Energieverbrauch Anzeige: Leuchtet blau Netzstrom EIN geschaltet Hoch ○ ○ ○ Netzstrom Netzstrom Anzeige: Leuchtet grün Schlummer-Zustand ○...

  • Seite 129: Herkömmliche Störungen & Lösungen

    8. Anhang Herkömmliche Störungen & Lösungen (→ „Netz/Status/Lampen-Anzeige“ auf Seite 113.) Störung Überprüfen Sie diese Punkte Schaltet sich nicht ein • Stellen Sie sicher, dass das Netzkabel eingesteckt und die Netztaste am Projektorgehäuse oder auf der Fernbedienung oder aus eingeschaltet ist� (→ Seiten 11, 12) • Stellen Sie sicher, dass die Lampenabdeckung richtig aufgesetzt ist. (→ Seite 110) • Überprüfen Sie, ob der Projektor überhitzt ist. Wenn die Belüftung um den Projektor herum nicht ausreichend ist, oder wenn der Raum, in dem die Präsentation ausgeführt wird, besonders warm ist, stellen Sie den Projektor an einem kühleren Ort auf�...

  • Seite 130: Kein Bild Oder Das Bild Wird Nicht Richtig Angezeigt

    Display mit der Tastenkombination der „Fn“-Taste und einer der 12 Funktionstasten ein- oder ausgeschal- tet. NEC-Laptops verwenden z. B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.

  • Seite 131: ❷ Technische Daten

    8. Anhang ❷ Technische Daten Dieser Abschnitt umfasst technische Daten zur Leistung des Projektors. Optik Modellnummer P554U P474U P554W P474W P604X P603X LCD-Schalttafel 0,64 Zoll-LCD mit Mikrolinsenanordnung (Bildformat 16:10) 0,63 Zoll-LCD mit Mikrolinsenanord- nung (Bildformat 4:3) Auflösung* 1.920 × 1.200 Pixel (WUXGA) 1.280 ×...
  • Seite 132 0,17 W (200-240 V) *6 Ein Bild mit einer höheren oder niedrigeren Auflösung als die natürliche Auflösung des Projektors (P604X/P603X: 1.024 × 768/ P554W/P474W: 1.280 × 800 / P554U/P474U: 1.920 × 1.200) wird mit Advanced AccuBlend angezeigt. (→ Seite 126) Mechanik...

  • Seite 133: ❸ Gehäuseabmessungen

    8. Anhang ❸ Gehäuseabmessungen Einheit: mm (Zoll) 420 (16,5) 141,5 (5,6) 70 (2,8) 175 (6,9) Linsenmitte 195 (7,7) 5 (0,2)

  • Seite 134: ❹ Anbringen Der Optionalen Kabelabdeckung (Np12Cv)

    8. Anhang ❹ Anbringen der optionalen Kabelabdeckung (NP12CV) Bringen Sie nach Beendigung der Anschlüsse die mitgelieferte Kabelabdeckung an, um die Kabel ordnungsgemäß zu verbergen. VORSICHT: • Achten Sie darauf, nach der Anbringung der Kabelabdeckung die Schrauben festzuziehen. Anderenfalls kann die Kabelabdeckung sich lösen und abfallen, was zu Verletzungen oder einer Beschädigung der Kabelabdeckung führt.

  • Seite 135: Abnehmen Der Kabelabdeckung

    8. Anhang Abnehmen der Kabelabdeckung 1. Lösen Sie die Schrauben der Kabelabdeckung, bis sich der Kreuzschlitzschraubendreher frei dreht, und entfernen Sie die Abdeckung. • Halten Sie beim Aufhängen an der Decke die Kabelabdeckung so, dass sie nicht herunterfällt. • Die Schrauben können nicht entfernt werden.

  • Seite 136: Stiftbelegung Des D-Sub-Computer-Eingangsanschlusses

    8. Anhang 5 Stiftbelegung des D-Sub-COMPUTER-Eingangsanschlusses 15-poliger Mini-D-Sub-Anschluss Stift-Nr. RGB-Signal (Analog) YCbCr-Signal 11 12 13 14 15 Grün oder Synch auf Grün Blau Masse Signalpegel Masse Videosignal : 0,7 Vp-p (Analog) Rote Masse Cr-Masse Sync-Signal: TTL-Pegel Grüne Masse Y-Masse Blaue Masse Cb-Masse Hot-Plug Synch.-Signal-Masse...

  • Seite 137: Liste Kompatibler Eingangssignale

    Signale anzuzeigen, stellen Sie das [BILDFORMAT] auf [16:9] ein. SDTV (576i) 720 × 4:3/16:9 *4 WXGA-MODUS: INAKTIV *5 WXGA-MODUS: AKTIV *6 Natürliche Auflösung am WUXGA-Modell (P554U/P474U) *7 RB (verringertes Austastsignal) ist wirksam bis 154 MHz. HINWEIS: • Ein Bild mit einer höheren oder niedrigeren Auflösung als die natürliche Auflösung des Projektors (P604X/P603X: 1.024 × 768/P554W/ P474W: 1.280 × 800 / P554U/P474U: 1.920 × 1.200) wird mit Advanced AccuBlend angezeigt. • Sync auf Grün- und Verbundenes Sync-Signale werden nicht unterstützt.

  • Seite 138: Pc-Steuercodes Und Kabelanschlüsse

    8. Anhang 7 PC-Steuercodes und Kabelanschlüsse PC-Steuercodes Funktion Codedaten POWER ON STROM AUSSCHALTEN EINGANG AUSWAHL COMPUTER EINGANG AUSWAHL HDMI1 EINGANG AUSWAHL HDMI2 EINGANG AUSWAHL VIDEO EINGANG AUSWAHL HDBaseT EINGANG AUSWAHL USB-A BILD STUMMSCHALTUNG AKTIV BILD STUMMSCHALTUNG INAKTIV TON STUMMSCHALTUNG AKTIV TON STUMMSCHALTUNG INAKTIV HINWEIS: Kontaktieren Sie Ihren Fachhändler vor Ort, wenn Sie eine vollständige Liste aller PC-Steuercodes benötigen.

  • Seite 139: Bedienung Des Projektors Über Das Computer-Kabel (Vga) (Virtual Remote Tool)

    Logo-Daten des Projektors registrieren. Nach der Registrierung können Sie das Logo sichern, um zu verhindern, dass es geändert wird. Steuerungsfunktionen Ein-/Ausschalten, Signalauswahl, Standbild, Bild aus, Ton aus, Logo-Übertragung an den Projektor und Fernbe- dienung von Ihrem PC. Virtueller Fernbedienungsbildschirm Symbolleiste Besuchen Sie bitte unsere Webseite, um das Virtual Remote Tool herunterzuladen: http://www.nec-display.com/dl/en/index.html...
  • Seite 140 Wenn Sie Adapter oder andere Kabel als das beiliegende Computer-Kabel (VGA) verwenden, kann die Signalübertragung fehlschlagen. VGA-Kabelanschluss: Die Stiftnummern 12 und 15 sind für den DDC/CI erforderlich. • Abhängig von den Spezifikationen Ihres Computers und von den Versionen der Grafik-Adapter und Treiber funktioniert das Virtual Remote Tool möglicherweise nicht. • Um das Virtual Remote Tool zu nutzen, wird „Microsoft .NET Framework Version 2.0“ benötigt. Microsoft .NET Framework Version 2.0, 3.0 oder 3.5 ist über die Microsoft Internet-Seite verfügbar. Laden Sie es herunter und installieren Sie es auf Ihrem Computer. • Logo-Daten (Graphiken), die mit dem Virtual Remote Tool zum Projektor gesendet werden können, haben die folgenden Einschränkungen: (Nur mit einer seriellen oder einer LAN-Verbindung) - Dateigröße: Weniger als 1 MB - Bildgröße (Auflösung): P554U/P474U: Horizontale 1.920 × vertikale 1.200 Punkte oder weniger P554W/P474W: Horizontale 1.280 × vertikale 800 Punkte oder weniger P604X/P603X: Horizontale 1.024 × vertikale 768 Punkte oder weniger - Anzahl der Farben: 256 Farben oder weniger • Um den Standard „NEC-Logo“ wieder als Hintergrund-Logo festzulegen, müssen Sie es als Hintergrund-Logo mit der Bilddatei registrieren, (P554U/P474U: /Logo/necpj_bbwux.bmp, P554W/P474W: /Logo/necpj_bbwx.bmp, P604X/P603X: /Logo/necpj_bb_x.bmp) die auf der beiliegenden NEC-Projektor-CD-ROM enthalten ist. TIPP: • Das Virtual Remote Tool kann mit einer LAN- und einer seriellen Verbindung verwendet werden. • Der Anschluss COMPUTER IN des Projektors unterstützt DDC/CI (Kommandoschnittstelle der Datenkanalanzeige). DDC/CI ist eine Standard- Schnittstelle für bidirektionale Kommunikation zwischen Anzeige/Projektor und Computer.

  • Seite 141: Checkliste Für Die Fehlersuche

    8. Anhang 9 Checkliste für die Fehlersuche Bevor Sie Ihren Fachhändler oder einen Kundendienst kontaktieren, sollten Sie zunächst anhand der nachfolgen- den Liste prüfen, ob eine Reparatur wirklich erforderlich ist. Beziehen Sie sich auch auf das Kapitel „Fehlersuche“ in Ihrem Bedienungshandbuch. Die nachfolgende Checkliste erleichtert uns die Behebung Ihrer Störung erheblich. * Drucken Sie diese und die folgende Seite für die Überprüfung aus.

  • Seite 142: Aufstellungsumgebung

    8. Anhang Bitte geben Sie in dem unten dafür vorgesehenen Feld eine detaillierte Störungsbeschreibung. Informationen über die Anwendung und die Umgebung, in der Ihr Projektor verwendet wird Projektor Signalkabel NEC-Norm oder Kabel von einem anderen Hersteller? Modellnummer: Modellnummer: Länge: Zoll/m Serien-Nr�:...

  • Seite 143: ❿ Lassen Sie Ihren Projektor Registrieren! (Für Einwohner In Den Usa, Kanada Und Mexiko)

    Sie Ihr komplettes Formular online ab. Bei Empfang werden wir Ihnen einen Bestätigungsbrief mit allen Details, die Sie benötigen, um die schnelle und zuverlässige Garantie und die Serviceprogramme vom Marktführer NEC Display Solutions of America, Inc. nutzen zu können, zusenden.
  • Seite 144 © NEC Display Solutions, Ltd. 2017 7N952602...

Diese Anleitung auch für:

P474uP474wP604xP603xP554w

Inhaltsverzeichnis
