Solar-Log Installation

Datenvisualisierung konfigurieren

Über Konfiguration am Display lässt sich für die Grafikanzeige der Ertragsda-
ten nur die Darstellung der Y-Achse (Anzeige der Leistung) einstellen, über
Konfiguration am PC sowohl die Y-Achse (
lung der Tageszeit auf der X-Achse (
Normalerweise muss hier nichts geändert werden, da der Solar-Log
der Eingabe der Generatorleistung die Werte automatisch berechnet. Die
Werte können jedoch auf eigene Angaben angepasst werden.

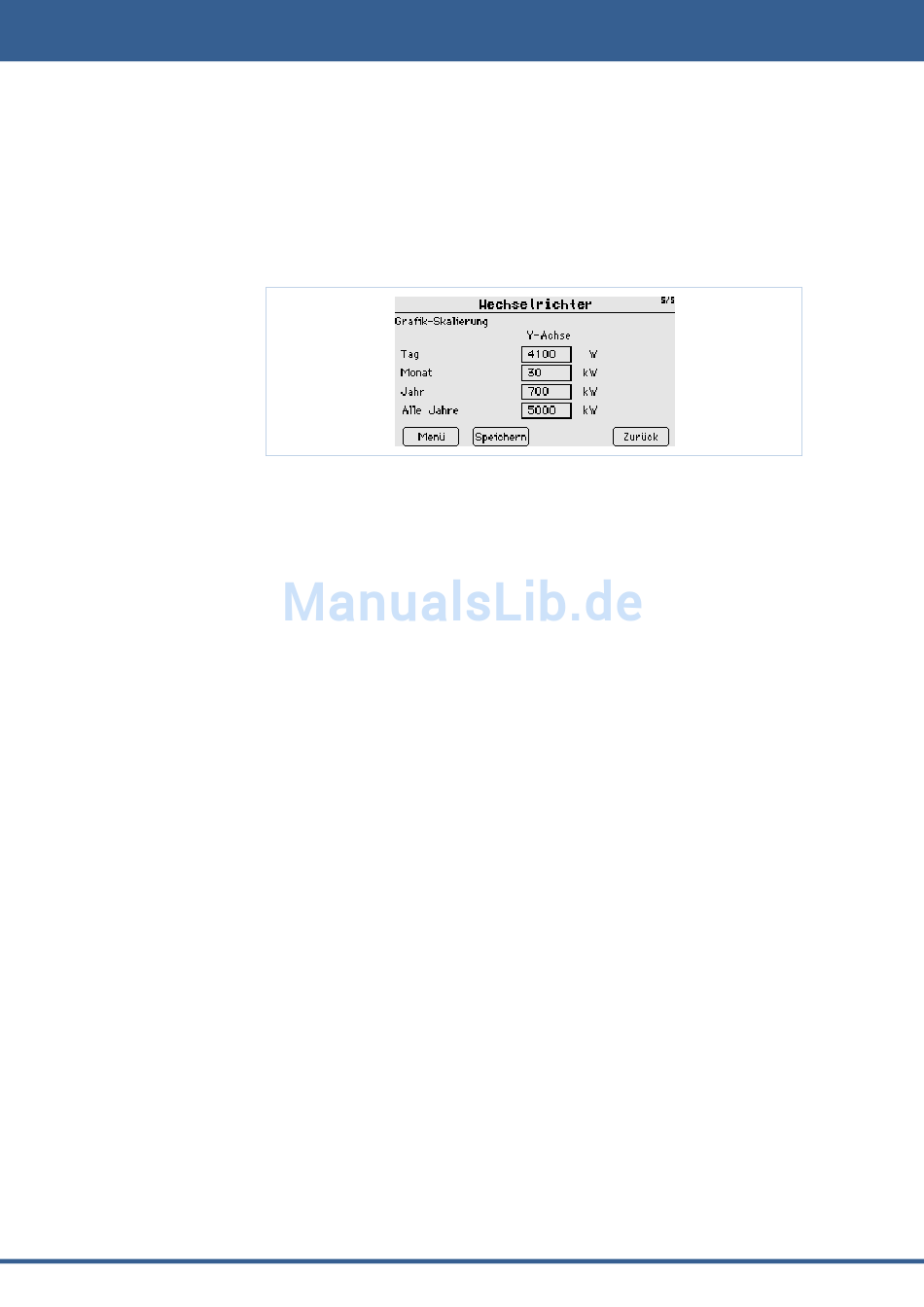

Dialogfelder

Tag, Monat, Jahr,
Für jeden angegebenen Zeitraum kann der maximal zu zeichnende Wert in
kW eingetragen werden (Tag: in W).
In der Visualisierung an Display und PC werden diese Werte in der
Y-Achse angezeigt.
Änderungen werden bei der Anzeige einer neuen Visualisierung bzw.
nach der Aktualisierung einer angezeigten Visualisierung wirksam.
Vorgehen
Um die Darstellung der Y-Achse festzulegen:
1 Jeweils das gewünschte Eingabefeld zu Tag, Monat,
Jahre antippen

Die virtuelle Tastatur wird eingeblendet.
2 Gewünschten Maximalwert für die Darstellung auf der Y-Achse eintragen
und mit OK übernehmen
3 Speichern antippen
Solar-Log1000: Konfigurieren am Gerät
Wechselrichterdaten konfigurieren (Basis/Wechselrichter)

Seite 242) als auch die Darstel-

Seite 246).
Alle Jahre
Jahr
1000
bei
und/oder Alle
335 von 377
