1000/500/200
Solar-Log Installation

4-polige Verkabelung

Arbeitsschritte
• Wechselrichter und Solar Log™ stromlos schalten;
•

Spezial-RS485-PiggyBack in Wechselrichter einbauen

• Wechselrichter an Solar-Log™ verkabeln
•
Wechselrichter untereinander verkabeln
Spezial-RS485-PiggyBack in Wechselrichter einbauen
Vorgehen
1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter
2 PiggyBack mit der unteren Stiftleiste linksbündig auf die Steuerplati-
ne des Wechselrichters einsetzen (
Der Aufdruck „unten" auf der Platine muss links unten zu sehen sein

( Abbildung 12, rechts).

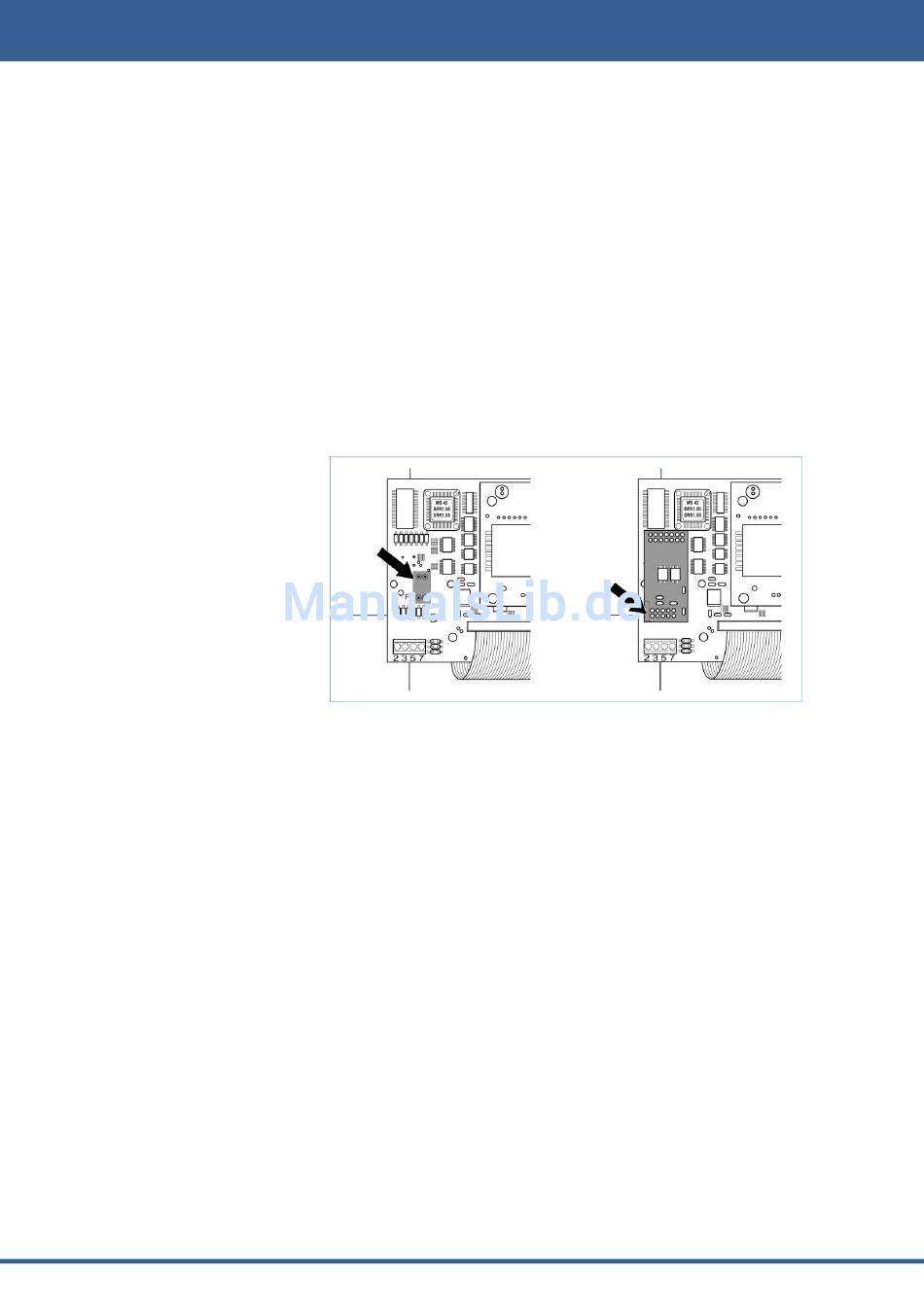

Abbildung 12: Steuerplatine vor und nach Einbau PiggyBack

Wechselrichter anschließen

Seite 19

Abbildung 12, links)
SMA
21 von 377
