Solar-Log Installation
Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement)
Abschnitt „Kanal- und Leistungseinstellungen"
Die Relaisausgänge des Rundsteuerempfängers werden mit dem PM+ Ein-
gang des Solar-Log™ verbunden. Dadurch können die Signale des Netzbe-
treibers vom Solar-Log™ ausgewertet werden.

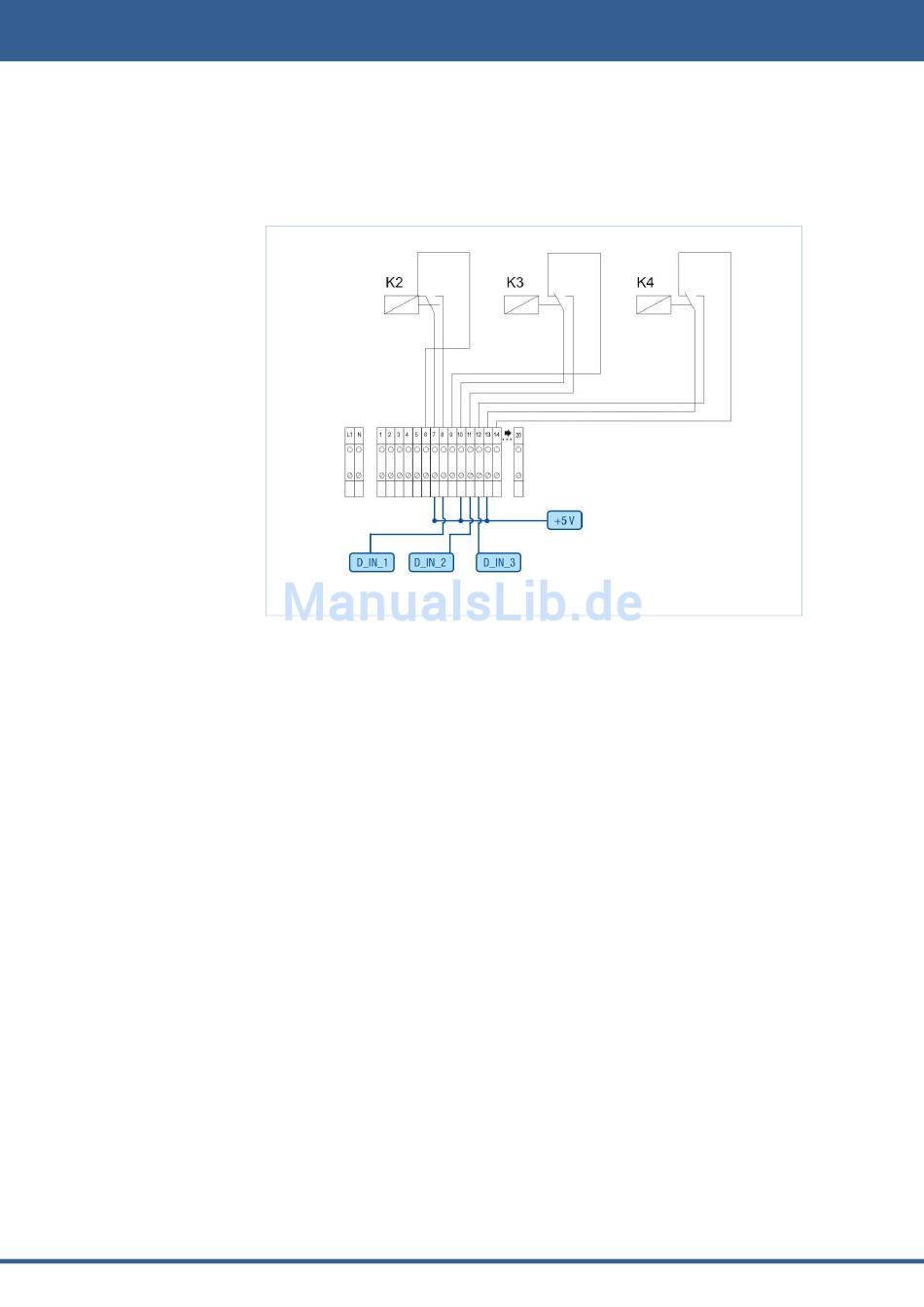

Schematische Darstellung eines Rundsteuerempfängers mit drei Relais und Kopplung mit den
digitalen Eingängen des Solar-Log™PM+
In der Praxis kommen verschiedene Rundsteuerempfänger mit unterschied-
lich vielen Relais und unter-schiedlichen Signalcodierungen zum Einsatz. Die
Konfigurationsmatrix der Solar-Log™ PM+ bietet daher maximale Flexibilität –
es lassen sich die meisten gängigen Varianten konfigurieren.
Rundsteuerempfänger verfügen in der Regel über 2 bis 5 Relais. Die Zuord-
nung der einzelnen Relaiszustände zu bestimmten Reduzierungsstufen wird
vom jeweiligen Netzbetreiber vorgegeben und anhand dieser Matrix im
Solar-Log™ hinterlegt. So können die angeschlossenen Wechselrichter auf
die vorgegebenen Reduzierungsstufen geregelt werden.
In der Grundeinstellung werden 4 Stufen angezeigt. Über das „+" Zeichen
lässt sich diese Liste um weitere Stufen erweitern.
Für jede Stufe wird die Eingangssignalkombination und ein Wert für die Leis-
tung in % eingetragen.
Im „Erweiterung Installationshandbuch – Einspeisemanagement" sind einige
Beispiele von Rundsteuerempfängern und Fernwirkanlagen, deren Kopplung
mit Solar-Log™ PM+ und die entsprechende Konfigurationsmatrix aufgeführt.
Solar-Log Relais schließen bei Stufe 4 (Nur Solar-Log
Durch Auswahl dieser Funktion wird das potentialfreie Steuerrelais des
1000
Solar-Log PM+ bei aktiver Stufe 4 geschlossen.

Das Relais darf mit maximal 24 V DC und 5A belastet werden.
Konfigurieren am PC
1000
PM+)
