1000/500/200
Solar-Log Installation
Wechselrichter an Solar-Log
Die Verkabelung erfolgt über

selbstkonfektioniertes geschirmtes, 3-adriges Datenkabel und
Klemmleistenstecker (
Der Anschluss an den Wechselrichter erfolgt gemäß der folgenden Ab-
bildung. Die Terminierung der Wechselrichter wird an Pin 9/10 von J1
durchgeführt. Terminiert werden muss sowohl der erste, als auch der
letzte Wechselrichter.

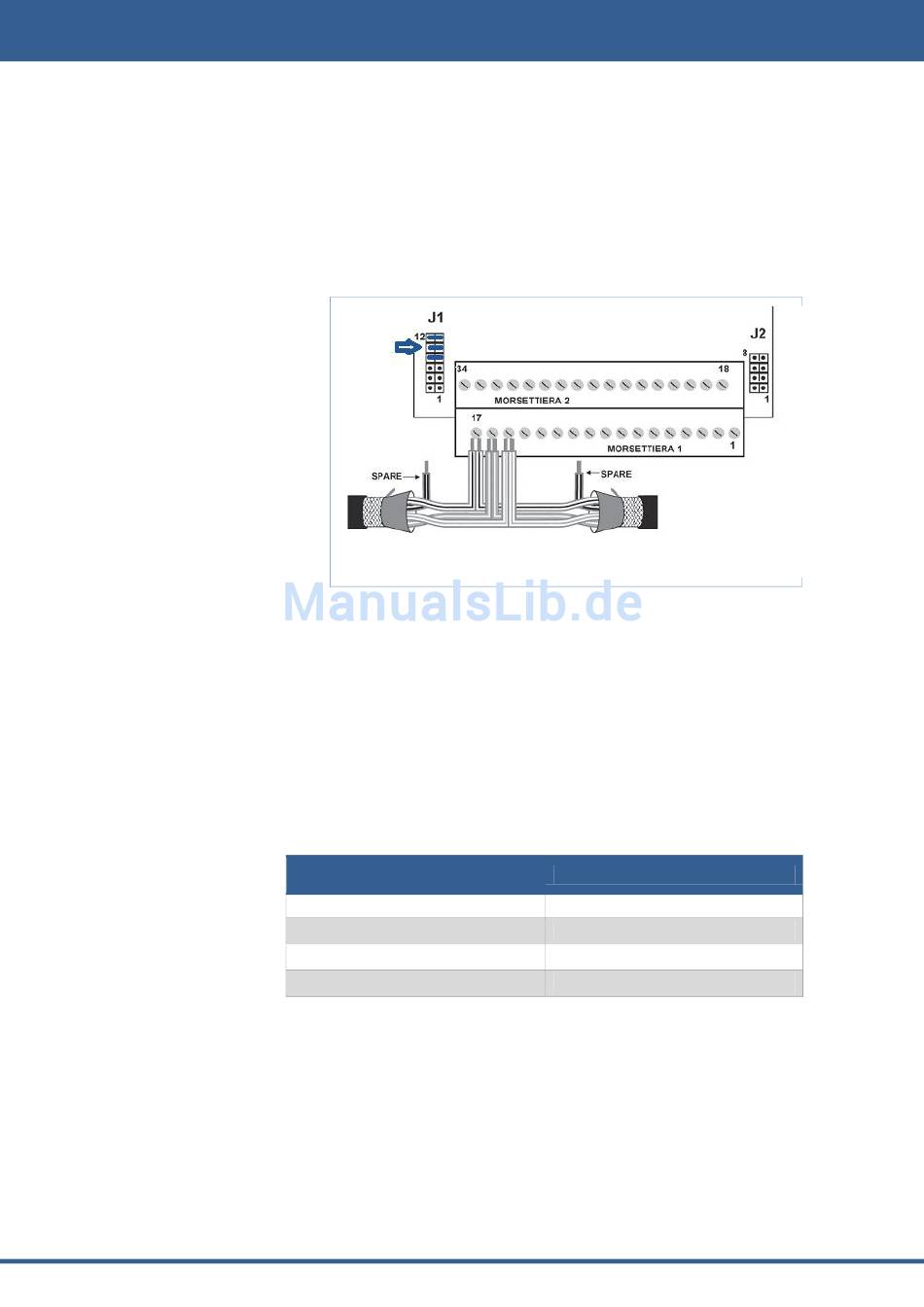

Abbildung 22: Klemmleiste Albatech APL

Vorgehen
1. Wechselrichter und Solar Log™ stromlos schalten; (Seite 19)
2. Seitliche Abdeckung abschrauben gemäß Anleitung zum Wech-
selrichter
3. Frei liegende Adern durch die Kabelöffnung des Wechselrichters
ziehen
4. Bei Selbstkonfektionierung der Kabelverbindung die Adern nach
folgendem Schema klemmen
Klemmleistenstecker
Solar-Log™
Klemme
 1 (Data +)
 3 (Masse)
 4 (Data -)
5. Datenkabel in Klemmen RS485+, RS485- und Masse klemmen
6. Wenn nur ein Wechselrichter angeschlossen werden soll, muss
dieser terminiert werden
7. Zur Terminierung Jumper bei J1 auf Pin 9 und 10 setzen
8. Abdeckung des Wechselrichters anschrauben
9. Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken
TM
verkabeln

Seite 17).
Klemmleiste Wechselrichter
Pin
 15 (RS485 +)
 17 (Masse)
 16 (RS485 -)
Wechselrichter anschließen
Albatech APL Trifase 15 / 20
129 von 377
