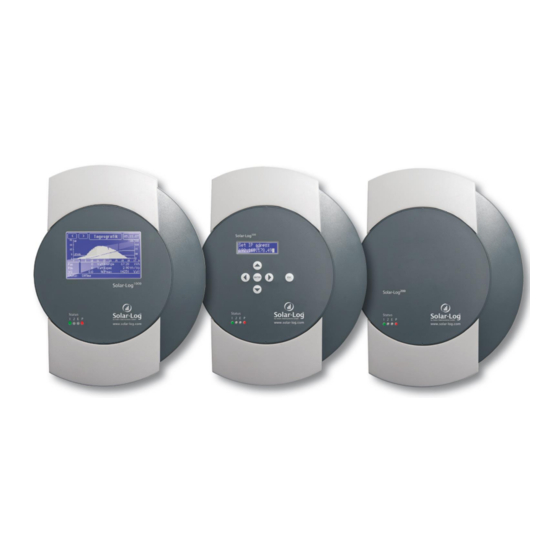

Solare Datensysteme Solar-Log200 Installationshandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Installationshandbuch
1000/500/200
g
Installation
1 von 377

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Solare Datensysteme Solar-Log200

Inhaltszusammenfassung für Solare Datensysteme Solar-Log200

  • Seite 1 Installationshandbuch 1000/500/200 Installation 1 von 377...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ......................7 Zielgruppe dieser Anleitung ....................7 Gefahrenklassen ......................... 7 Strombetrieb ........................8 Montagehinweise ......................9 Lieferumfang ........................9 Wandmontage ........................10 Geräteanschlüsse ......................12 200, 500 Solar-Log ......................... 12 1000 Solar-Log ........................13 Belegung RS485/422 B-Anschluss (6-polig) ..............15 Belegung RJ45 ........................
  • Seite 3 Inhaltsverzeichnis 1000 4.30 Suntechnics (nur Solar-Log ) ..................82 4.31 Effekta ..........................83 4.32 ALPHA-SOL ........................85 4.33 Europa-Solar AG ....................... 87 4.34 Ever-Solar .......................... 89 4.35 Evoco ..........................91 4.36 Powercom .......................... 92 4.37 SALICRU EQX ........................96 4.38 SALICRU EQXLV ......................
  • Seite 4 Inhaltsverzeichnis 4.86 Eltek ..........................177 4.87 GMDE ..........................178 4.88 GoodWe .......................... 180 4.89 CyberPower........................182 4.90 Yaskawa .......................... 183 4.91 GTec ..........................185 4.92 Huawei ..........................186 4.93 Solectria .......................... 188 Zubehör anschließen ....................190 1000 Analog-Modem-Paket (Solar-Log ) ................190 1000 Mobilfunk-Paket (Solar-Log ) ..................
  • Seite 5 Inhaltsverzeichnis 8.17.7 Menüpunkt Festabregelung mit Verrechnung Eigenstromverbrauch auf x% ....268 8.17.8 Blindleistungssteuerung einrichten .................. 269 Menüpunkt „Deaktiviert“ ....................270 8.17.9 8.17.10 Menüpunkt „Fester Verschiebungsfaktor cos (Phi)“ ............270 8.17.11 Menüpunkt „feste Blindleistung in Var“ ................271 1000 8.17.12 Menüpunkt „variable Blindleistung über Kennlinie Q(U)“ (Nur Solar-Log PM+)276 8.17.13 Installation Solar-Log™...
  • Seite 6 Inhaltsverzeichnis 10.5.3 Einstellungen für Analog-Modem ..................319 10.5.4 Einstellungen für GPRS-Modem ..................320 1000 10.6 Solar-Log WiFi: WLAN konfigurieren (Basis/WLAN) ..........322 10.7 Anlagengruppen definieren (Basis/Anlagengruppen) ............324 10.8 Wechselrichterdaten konfigurieren (Basis/Wechselrichter) ..........326 10.9 Prognosedaten der Solaranlage definieren (Basis/Prognose) ......... 336 10.10 Anlageninformationen für Homepage (Internet/Grundeinstellungen) ......

  • Seite 7: Sicherheitshinweise

    Sicherheitshinweise Zielgruppe dieser Anleitung 1 Sicherheitshinweise Zum Schutz von Personen, des Produkts selbst oder anderer Einrichtungen sind folgende Punkte vor dem Umgang mit dem Produkt beachten:  den Inhalt dieser Anleitung  insbesondere die Sicherheitshinweise  am Produkt angebrachte Warn- und Typschilder Zielgruppe dieser Anleitung Dieses Handbuch wendet sich an Solarteure und Elektrofachkräfte, die einen 1000...

  • Seite 8: Strombetrieb

    Sicherheitshinweise Strombetrieb Strombetrieb GEFAHR Lebensgefahr durch Stromschlag beim Öffnen von Wechselrichtern!  Niemals das Gehäuse eines Wechselrichters öffnen, wenn er unter Spannung steht.  Wechselrichter stromlos schalten;  Seite 19  Beachten Sie unbedingt die Installations- und Sicherheitshinweise in den Anleitungen der jeweiligen Wechselrichter. GEFAHR Bei Inbetriebnahme des Netzteils im betauten Zustand besteht Lebensgefahr! Wird das Netzteil unmittelbar von einer kalten Umgebung in eine warme Um-...

  • Seite 9: Montagehinweise

    Montagehinweise Lieferumfang 2 Montagehinweise Lieferumfang Prüfen Sie vor der Montage und der Installation den Verpackungsinhalt. Reklamieren Sie eventuelle Beschädigungen und Fehlbestände umge- hend beim Spediteur. Das Gerät wird mit folgenden Komponenten ausgeliefert:  Solar-Log™-Basisgerät  2 steckbare Abdeckblenden für die obere und untere Gerätesei- te zum Schutz der Anschlüsse und des Reset-Tasters ...

  • Seite 10: Wandmontage

    Montagehinweise Wandmontage Wandmontage Das Gerät ist nach Schutzklasse IP20 gefertigt und ausschließlich für die Montage im trockenen, staubfreien Innenbereich geeignet. Für die Wandmontage geeignete Dübel und Schrauben sind mitgeliefert. Bitte bedenken Sie, dass in der Nähe des Solar-Log eine Netzsteck- dose und eine Netzwerksteckdose verfügbar sein müssen.
  • Seite 11 Montagehinweise Wandmontage 3 Gehäuse festschrauben 4 Kabeldurchführung – für obere und/oder untere Abdeckung – mit Säge oder Feile entlang der Nut freilegen und entfernen (Obere und untere Abdeckung sind gleich.) 5 Alle Kabelstecker in die Anschlüsse stecken 6 Abdeckungen aufstecken 1000/500/200 Solar-Log Installation...

  • Seite 12: Geräteanschlüsse

    Geräteanschlüsse Solar-Log200, 500 3 Geräteanschlüsse 200, 500 Solar-Log Anschlüsse Unterseite 200, 500 – Unterseite Abbildung 2: Anschlüsse Solar-Log Beschriftung Funktion RS485/422 B RS485-Schnittstelle, 6-polig: Anschluss an Wechselrichter, Sensor-Box oder Anschluss an Großdisplay (Solar-Log  Belegung: Seite 15. Power 12 V 12 Volt Gleichspannungseingang (max.

  • Seite 13: Solar-Log 1000

    Geräteanschlüsse Solar-Log1000 1000 Solar-Log Anschlüsse Unterseite 1000 – Unterseite Abbildung 4: Anschlüsse Solar-Log Beschriftung Funktion Rel. Relais, zum Schalten von externen Signalen (max. 24V), 3- polig, z.B. zum Anschluss von Rundumleuchten o.ä. RS485 A RS485-Schnittstelle, 4-polig: Anschluss an Wechselrichter, Sensorbox oder Großdisplay (inaktiv, wenn die optionale Bluetooth-Schnittstelle genutzt wird) RS485/422 B...

  • Seite 14: Einschubschacht Für Sim-Karte Auf Der Rechten Innenseite

    Geräteanschlüsse Solar-Log1000 Einschubschacht SIM-Karte und Antennenanschluss 1000 (Solar-Log GPRS) 1000 Zusätzlich zu den Anschlüssen des Standard Solar-Log befinden 1000 sich am Modell Solar-Log GPRS mit integrierten GPRS-Modem der Einschubschacht für die SIM-Karte und der Schraubanschluss für die Mobilfunk-Antenne. 1 SIM-Karte in den Einschubschacht hinten an der rechten Innenseite 1000 des Solar-Log GPRS einsetzen...

  • Seite 15: Belegung Rs485/422 B-Anschluss (6-Polig)

    Geräteanschlüsse Belegung RS485/422 B-Anschluss (6-polig) Belegung RS485/422 B-Anschluss (6-polig) Der Wechselrichteranschluss RS485/422 B am Solar-Log™ ist für die Verwendung von Fronius/Eaton-Wechselrichtern voreingestellt und be- legt wie folgt: RS485 A RS485/422 B RS422 (für Fronius/Eaton) Data+ Data+ T/RX+ 12 V 12 V Masse Masse Masse...

  • Seite 16: Belegung Rj11

    Geräteanschlüsse Belegung RJ11 VORSICHT Gefahr von Gerätedefekt! Der Solar-Log™ verfügt ebenfalls über eine RJ45-Buchse, die keinesfalls mit der RJ45-Buchse des Wechselrichters verbunden werden darf!  Wechselrichter nur über die RS485/422 B-Schnittstelle des Solar- 1000 Log™ verbinden oder am Solar-Log auch über die RS485 A- Schnittstelle.

  • Seite 17: Anschlusszubehör

    Geräteanschlüsse Anschlusszubehör Anschlusszubehör Klemmleistenstecker, 6-polig  Zwei 6-polige grüne Klemmleistenstecker für Anschluss an RS485/422 B Die Anschlusspole der mitgelieferten Klemmleistenstecker werden von links nach rechts durchnummeriert: Abbildung 10: Klemmleistenstecker 6-polig – Anschluss des ersten Wechselrichters 1000 Klemmleistenstecker, 3-polig und 4-polig (nur Solar-Log 1000 Für den Solar-Log werden zusätzliche Klemmleistenstecker mitgelie-...

  • Seite 18: Wechselrichter Anschließen

    Sie auf Seite 15. Hinweis  Für die meisten Wechselrichterhersteller werden von Solare Datensysteme GmbH passende Anschlusskabel angeboten. Es müssen unbedingt die herstellerspezifischen Vorschriften für den Anschluss der Datenkabel beachtet werden. Diese Vorschriften finden Sie in den entsprechenden Hersteller-Dokumentationen.

  • Seite 19: Wechselrichter Und Solar-Log™ Stromlos Schalten

    Wechselrichter anschließen Wechselrichter und Solar-Log™ stromlos schalten Solar-Log™!  Solar-Log™ stromlos schalten;  Seite 19 Wechselrichter und Solar-Log™ stromlos schalten Wechselrichter stromlos schalten Bevor eine Kabelverbindung zwischen Solar-Log™ und Anschlüssen hergestellt wird, die sich im Inneren des Wechselrichters befinden, und bevor eine Schnittstellenkarte in den Wechselrichter eingebaut wird, müssen immer alle Wechselrichter stromlos geschaltet werden.

  • Seite 20: Sma

    4.2.1 Übersicht Die RS485-Schnittstelle ist in SMA-Wechselrichtern nicht integriert. Folgende RS485-Schnittstellen sind an SMA-Wechselrichtern alternativ nachrüstbar:  Spezial-RS485-PiggyBack (von Solare Datensysteme GmbH)  Original-SMA-RS485-PiggyBack (von SMA) Beide PiggyBacks können in Wechselrichter „SunnyBoy“ (mit Ausnah- me der Modelle 3000/4000/5000TL-20 Next Generation) oder „Sunny Mini Central“...

  • Seite 21: Spezial-Rs485-Piggyback In Wechselrichter Einbauen

    Wechselrichter anschließen  4-polige Verkabelung  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten;  Seite 19 • Spezial-RS485-PiggyBack in Wechselrichter einbauen • Wechselrichter an Solar-Log™ verkabeln • Wechselrichter untereinander verkabeln Spezial-RS485-PiggyBack in Wechselrichter einbauen Vorgehen 1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2 PiggyBack mit der unteren Stiftleiste linksbündig auf die Steuerplati- ...

  • Seite 22: Wechselrichter An Solar-Log™ Verkabeln

    Wechselrichter anschließen Wechselrichter an Solar-Log™ verkabeln  Die Verkabelung erfolgt über – vorkonfektioniertes Datenkabel (Zubehör; nicht im Lieferumfang) oder – selbstkonfektioniertes geschirmtes, 4-adriges Datenkabel und  Klemmleistenstecker ( Seite 17). Vorgehen 1 Frei liegende Adern durch die Kabelöffnung des Wechselrichters ziehen 2 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen:...

  • Seite 23: Abbildung 14: Jumper Sma

    Wechselrichter anschließen Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung über 4-adriges, geschirmtes Datenkabel (z.B. ein 25 m Ringkabel, Solare Datensysteme-Bestellnr. 220014)  Anschlussort: Klemmleiste im Wechselrichter (auf nachgerüsteter RS485-Schnittstelle) Vorgehen 1 Kabel im Wechselrichter durch den Isolationsschlauch ziehen, der...

  • Seite 24: Sma-Anschluss Über Original-Sma-Rs485-Piggyback Und Sma-Rs485-Data Modul

    Wechselrichter anschließen SMA-Anschluss über Original-SMA-RS485-PiggyBack und 4.2.3 SMA-RS485-Data Modul Übersicht  Schnittstelle nicht integriert; SMA-RS485-PiggyBack nachrüsten  Anschlussort: Klemmleiste innen im Wechselrichter, auf dem PiggyBack  Kommunikationsadresse muss nicht vergeben werden.  3-polige Verkabelung  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten; ...

  • Seite 25: Abbildung 15: Jumper Sma

    Wechselrichter anschließen Klemmleistenstecker Solar-Log™ Klemmleiste Wechselrichter Klemme Klemme  1  2  3  5  4  7 5 Masseanschluss setzen: Klemme 5 des Wechselrichters mit dem beiliegenden Flachsteckverteiler am Gehäuse des Wechselrichters verbinden 6 Wenn nur ein Wechselrichter angeschlossen werden soll, muss die- ser terminiert werden.

  • Seite 26: Abbildung 16: Jumper Sma

    Wechselrichter anschließen Abbildung 16: Jumper SMA 4 Wechselrichter schließen Hinweis  Ein Schema für die Verkabelung im SMA-Mischbetrieb ist im Anhang dar-  gestellt; Seite 372. SMA Bluetooth-Betrieb 4.2.4 Der Bluetooth-Betrieb ist nur möglich, wenn das optionale Bluetooth- Modul im Solar-Log™ eingebaut ist. ™...

  • Seite 27: Bluetooth-Adressierung Am Wechselrichter

    Wechselrichter anschließen zwischen 2 und F. Die NET-ID muss am Solar-Log™ als auch am Wechselrichter übereinstimmen. Bluetooth-Adressierung am Wechselrichter  Einstellung: Über Drehschalter im Wechselrichter Weitere Informationen entnehmen Sie dem Wechselrichter Handbuch. Bluetooth-Erkennung  Bluetooth-Erkennung möglichst im Raum vornehmen, in dem der Wechselrichter montiert ist, um Erkennungsfehler durch mangelnde Reichweite auszuschließen ...

  • Seite 28: Abbildung 17: Konfiguration Der Sma Meter Connection Box

    Wechselrichter anschließen Abbildung 17: Konfiguration der SMA Meter Connection Box Vorgehen  Erkennung durchführen  Entsprechende Nummer auswählen  Generatorleistung eintragen  Impulsfaktor des S0 Zählers eingeben  Art des Stromzählers auswählen  Speichern 1000/500/200 28 von 377 Solar-Log Installation...

  • Seite 29: Sma Speedwire

    Wechselrichter anschließen SMA Speedwire 4.2.6 Übersicht  Speedwire-Schnittstelle integriert oder nachrüstbar  IP-Adresse der Wechselrichter muss vergeben werden  Verkabelung über Netzwerkkabel (Patchkabel) und Ethernet- Router oder -Switch  Arbeitsschritte • IP-Adresse am Wechselrichter statisch/fest vergeben. • Wechselrichter und Solar Log™ stromlos schalten; ...

  • Seite 30: Ip-Adresse Vergeben

    Wechselrichter anschließen IP-Adresse vergeben  Es muss eine statische/feste IP-Adresse am Wechselrichter vergeben werden. Diese steht standardmäßig auf automatische Vergabe. Nähere Informationen hierzu entnehmen Sie dem Be- nutzerhandbuch der Wechselrichter.  Bitte wählen Sie eine IP-Adresse aus dem gleichen Subnetz des Solar-Log™...

  • Seite 31: Erkennung Solar-Log

    Wechselrichter anschließen Neustart steht der Wechselrichter zur Verfügung und kann kon- figuriert werden. 500/1000 Erkennung Solar-Log 500/1000  Die Wechselrichter-Erkennung am Solar-Log kann alter- nativ auch über das Display gestartet werden. Wählen Sie für die Speedwire-Erkennung den Hersteller SMA über die Schnitt- stelle „Netzwerk“...

  • Seite 32: Kaco - Powador

    Wechselrichter anschließen Kaco – Powador Kaco – Powador Übersicht  Schnittstelle integriert  Anschlussort: Klemmleiste innen im Wechselrichter  2-polige Verkabelung  Kommunikationsadresse muss vergeben werden.  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten;  Seite 19 • Wechselrichter an Solar-Log™ verkabeln •...
  • Seite 33 Wechselrichter anschließen Kaco – Powador Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung über 2-adriges geschirmtes Datenkabel  Anschlussort: Klemmleiste innen im Wechselrichter Die RS485-Anschlüsse der Klemmleiste sind jeweils doppelt ausge- führt, damit die Verkabelung zum nächsten Wechselrichter weiterge- führt werden kann. Vorgehen 1 Datenkabel in freie Klemmen A und B des Wechselrichters 1 klem- 2 Anderes Kabelende in Klemmen A und B des Wechselrichters 2 ste-...

  • Seite 34: Kaco - Pvi-Blueplanet

    Wechselrichter anschließen Kaco – PVI-BluePlanet Kaco – PVI-BluePlanet Übersicht  Der Solar-Log™ arbeitet nur mit den Kaco BluePlanet Wechsel- richtern zusammen, die über eine RS485-Schnittstelle verfügen. Die RS232-Schnittstelle wird nicht unterstützt. RS232-Modelle: RS485-Schnittstelle über Hersteller nachrüstbar RS485-Modelle: Schnittstelle integriert  Anschlussort: Klemmleiste innen im Wechselrichter ...

  • Seite 35: Solarmax - S, C Und Mt-Serie

    Wechselrichter anschließen SolarMax – S, C und MT-Serie Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung über 2-adriges geschirmtes Datenkabel  Anschlussort: Klemmleiste innen im Wechselrichter Die RS485-Anschlüsse der Klemmleiste sind jeweils doppelt ausge- führt, damit die Verkabelung zum nächsten Wechselrichter weiterge- führt werden kann.
  • Seite 36 Wechselrichter anschließen SolarMax – S, C und MT-Serie Wechselrichter an Solar-Log™ verkabeln Die Verkabelung erfolgt über  vorkonfektioniertes Datenkabel (Zubehör; nicht im Lieferumfang) oder  selbstkonfektioniertes RS485-Datenkabel mit RJ45-Stecker und  Klemmleistenstecker ( Seite 17) VORSICHT Gefahr von Gerätedefekt! Der Solar-Log™ verfügt ebenfalls über eine RJ45-Buchse, die keinesfalls mit der RJ45-Buchse des Wechselrichters verbunden werden darf! ...

  • Seite 37: Solarmax - Cx-Serie

    Wechselrichter anschließen SolarMax – Cx-Serie Vorgehen 1 RJ45-Stecker in freie RJ45-Buchse des Wechselrichters 1 stecken 2 Anderes Kabelende in beliebige RJ45-Buchse des Wechselrichters 2 stecken 3 Weitere Wechselrichter untereinander auf die gleiche Art verbinden Kommunikationsadresse vergeben  Empfehlung: Fortlaufende Nummerierung, mit 1 beginnend ...
  • Seite 38 Wechselrichter anschließen SolarMax – Cx-Serie  vorkonfektioniertes Datenkabel (Zubehör; nicht im Lieferumfang) oder  selbstkonfektionierte Kabelverbindung mit RS485-Datenkabel  mit RJ45-Stecker und Klemmleistenstecker ( Seite 17) VORSICHT Gefahr von Gerätedefekt! Der Solar-Log™ verfügt ebenfalls über eine RJ45-Buchse, die keinesfalls mit der RJ45-Buchse des Wechselrichters verbunden werden darf! ...

  • Seite 39: Solarmax - E-Serie

    Wechselrichter anschließen SolarMax – E-Serie Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung über Netzwerkkabel (Patchkabel)  Anschlussort: RJ45-Buchse innen im Wechselrichter (auf nach- gerüsteter RS485-Schnittstelle) Vorgehen 1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2 RJ45-Stecker in beliebige RJ45-Buchse des Wechselrichters 1 ste- cken 3 Anderes Kabelende in beliebige RJ45-Buchse des Wechselrichters 2 stecken...
  • Seite 40 Wechselrichter anschließen SolarMax – E-Serie Wechselrichter an Solar-Log™ verkabeln Die Verkabelung erfolgt über  vorkonfektioniertes Datenkabel (Zubehör; nicht im Lieferumfang) oder  selbstkonfektionierte Kabelverbindung mit RS485-Datenkabel,  RJ45-Stecker und Klemmleistenstecker ( Seite 17) VORSICHT Gefahr von Gerätedefekt! Der Solar-Log™ verfügt ebenfalls über eine RJ45-Buchse, die keinesfalls mit der RJ45-Buchse des Wechselrichters verbunden werden darf! ...

  • Seite 41: Fronius Mit Comcard

    Wechselrichter anschließen Fronius mit ComCard Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung über RS485-Datenkabel mit RJ45-Stecker  Anschlussort: RJ45-Buchse innen im Wechselrichter (auf nach- gerüsteter RS485-Schnittstelle) Vorgehen 1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2 Kabel von Wechselrichter 1 zu Wechselrichter 2 durch die Kabel- durchführung an der Geräteunterseite führen 3 RJ45-Stecker in Buchse „RS-485 in“...

  • Seite 42: Rs485-Schnittstelle "Fronius Comcard" Einbauen

    Wechselrichter anschließen Fronius mit ComCard RS485-Schnittstelle „Fronius ComCard“ einbauen Vorgehen  RS485-Schnittstelle „Fronius ComCard“ gemäß Installationsanlei- tung zur Schnittstellenkarte in den Wechselrichter einbauen Wechselrichter an Solar-Log™ verkabeln Die Verkabelung erfolgt über  vorkonfektioniertes Fronius-Datenkabel (Zubehör; nicht im Lie- ferumfang) oder ...

  • Seite 43: Fronius Rl

    Wechselrichter anschließen Fronius RL Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung über Netzwerkkabel (Patchkabel)  Anschlussort: RJ45-Buchse außen am Wechselrichter Vorgehen 1 RJ45-Stecker in Wechselrichter 1 in Buchse „OUT“ stecken 2 Anderes Kabelende in Buchse „IN“ des Wechselrichters 2 stecken 3 Weitere Wechselrichter untereinander auf die gleiche Art verbinden 4 Im letzten Wechselrichter terminieren: Mitgelieferten Abschlussstecker in RJ45-Buchse „OUT“...

  • Seite 44: Danfoss

    Wechselrichter anschließen Danfoss Vorgehen 1. Bei Selbstkonfektionierung der Kabelverbindung die Adern nach folgendem Schema anklemmen Ansicht Anschlussbuchse Abbildung 19: Rund-Buchse Fronius RL Klemmleistenstecker Wechselrichter Solar-Log™ RS485/422 B Rund-Buchse  1  1 Data +  3  2 Schirm des Kabels nutzen ...
  • Seite 45 Wechselrichter anschließen Danfoss  UniLynx-Typen: Schnittstelle integriert ab 02/2007  TripleLynx-Typen: Schnittstelle integriert  Anschlussort: 2 RJ45-Buchsen rechts in der seitlichen Abde- ckung  Kommunikationsadresse muss nicht vergeben werden.  4-polige Verkabelung  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten; ...
  • Seite 46 Wechselrichter anschließen Danfoss 3 Wenn nur ein Wechselrichter angeschlossen werden soll, muss die- ser terminiert werden: Im Wechselrichter Abschlussstecker an freie RJ45-Buchse stecken Der Abschlussstecker ist ein 8-poliger RJ45-Blindstecker, mit ge- brückten Adern: Adern 3 und 4 gebrückt sowie Adern 5 und 6 ge- brückt.

  • Seite 47: Mitsubishi Mit Rs485-Schnittstelle

    Wechselrichter anschließen Mitsubishi mit RS485-Schnittstelle 4.11 Mitsubishi mit RS485-Schnittstelle Übersicht  Schnittstelle integriert  Anschlussort: 2 RJ11-Buchsen innen im Wechselrichter  2-polige Verkabelung  Kommunikationsadresse muss vergeben werden.  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten;  Seite 19 •...

  • Seite 48: Power-One/Aurora

    Wechselrichter anschließen Power-One/Aurora Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung über Datenkabel mit RJ11-Stecker  Anschlussort: 2 RJ11-Buchsen links unten innen im Wechsel- richter Vorgehen 1 Frontplatte des Wechselrichters abschrauben gemäß Anleitung zum Wechselrichter 2 RJ11-Stecker in beliebige RJ11-Buchse des Wechselrichters 1 ste- cken 3 Anderes Kabelende in beliebige RJ11-Buchse des Wechselrichters 2 stecken...
  • Seite 49 Wechselrichter anschließen Power-One/Aurora oder  selbstkonfektioniertes geschirmtes, 3-adriges Datenkabel und  Klemmleistenstecker ( Seite 17). Vorgehen 1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2 Frei liegenden Adern durch die Kabelöffnung des Wechselrichters ziehen 3 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker Solar-Log™...

  • Seite 50: Sunways - At/Nt

    Wechselrichter anschließen Sunways – AT/NT 4.13 Sunways – AT/NT Übersicht  Schnittstelle integriert  Anschlussort: Klemmleiste innen im Wechselrichter – 750 V-Modelle: 4 RS485-Klemmen auf 10-poliger Klemmleiste – 850 V-Modelle: 4-polige RS485-Klemmleiste  2-polige Verkabelung  Kommunikationsadresse muss vergeben werden. ...

  • Seite 51: Vaillant - Auropower Vpi /1 Und Vpi (Rs485)

    Wechselrichter anschließen Vaillant – auroPOWER VPI /1 und VPI (RS485) Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung über 2-adriges geschirmtes Datenkabel  Anschlussort: Klemmleiste innen im Wechselrichter – 750 V-Modelle: 4 RS485-Klemmen auf 10-poliger Klemmleiste – 850 V-Modelle: 4-polige RS485-Klemmleiste Die RS485-Anschlüsse der Klemmleiste sind jeweils doppelt ausge- führt, damit die Verkabelung zum nächsten Wechselrichter weiterge- führt werden kann.
  • Seite 52 Wechselrichter anschließen Vaillant – auroPOWER VPI /1 und VPI (RS485) Wechselrichter an Solar-Log™ verkabeln Die Verkabelung erfolgt über  vorkonfektioniertes Datenkabel (Zubehör; nicht im Lieferumfang) oder  selbstkonfektioniertes geschirmtes, 2-adriges Datenkabel und  Klemmleistenstecker ( Seite 17). Vorgehen 1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2 Frei liegende Adern durch die Kabelöffnung des Wechselrichters ziehen 3 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol-...

  • Seite 53: Solutronic Sp25-55 (Rs485)

    Wechselrichter anschließen Solutronic SP25-55 (RS485) 4 Im letzten Wechselrichter terminieren: Im Wechselrichter freie Klemme A mit Klemme B über mitgelieferten 330 Ω Abschlusswider- stand verbinden Geräte ohne Trafo: Ab Gerätegeneration VPI xx00 /2 wird der 330 Ω Widerstand über DIP-Schalter zugeschaltet. Im Auslieferungszu- stand ist der Abschlusswiderstand zugeschaltet.
  • Seite 54 Wechselrichter anschließen Solutronic SP25-55 (RS485) Vorgehen 1 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker Klemmleiste Wechselrichter Solar-Log™ Klemme Klemme  1  Pin 1-RS485-A  3  Pin 3-GND  4  Pin 2-RS485-B 2 Wenn nur ein Wechselrichter angeschlossen werden soll, muss die- ser terminiert werden.

  • Seite 55: Solutronic Sp100, Sp120 (Rs485)

    Wechselrichter anschließen Solutronic SP100, SP120 (RS485) Hinweis Um die Blind- und Wirkleistungsteuerung nutzen zu können müs-  sen bei allen Wechselrichtern der Modus fixer cos Phi nach Her- stellervorgaben eingestellt werden. 4.16 Solutronic SP100, SP120 (RS485) Übersicht  Schnittstelle integriert ...

  • Seite 56: Schüco Sgi-Serie (Rs485)

    Wechselrichter anschließen Schüco SGI-Serie (RS485) 3 Terminierung am Wechselrichter laut Herstellerhandbuch durchfüh- 4 Wechselrichter schließen, wenn kein weiterer Wechselrichter ange- schlossen werden soll 5 Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung im Master-Slave-Datenverbund über 1:1 Kabel mit M12-Steckverbindern (als Solutronic–Zubehör be- ziehbar) Buchsen X6 und X7 sind elektrisch miteinander verbunden.
  • Seite 57 Wechselrichter anschließen Schüco SGI-Serie (RS485)  Kommunikationsadresse muss vergeben werden.  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten;  Seite 19 • Wechselrichter an Solar-Log™ verkabeln • Wechselrichter untereinander verkabeln • Kommunikationsadresse vergeben Wechselrichter an Solar-Log™ verkabeln Die Verkabelung erfolgt über ...

  • Seite 58: Refusol

    Wechselrichter anschließen REFUSOL Vorgehen 1 Geräteabdeckung auf der Unterseite des Wechselrichters öffnen 2 RJ45-Stecker in beliebige RJ45-Buchse des Wechselrichters 1 ste- cken 3 Anderes Kabelende in beliebige RJ45-Buchse des Wechselrichters 2 stecken 4 Weitere Wechselrichter untereinander auf die gleiche Art verbinden 5 Am letzten Wechselrichter terminieren: IP20-Abschlussstecker an freie RJ45-Buchse stecken (nicht zwingend erforderlich bei Kabellängen bis 100 m)
  • Seite 59 Wechselrichter anschließen REFUSOL Wechselrichter an Solar-Log™ verkabeln Die Verkabelung erfolgt über  selbstkonfektioniertes geschirmtes, 2-adriges Datenkabel und  Klemmleistenstecker ( Seite 17). Vorgehen 1 Adern nach folgendem Schema anklemmen: Klemmleistenstecker R485-Buchse Wechselrichter Solar-Log™ Klemme  1  2  4 ...

  • Seite 60: Ältere Solar-Log™/Refusol-Installationen: Kompatibilität Einstellen

    Wechselrichter anschließen REFUSOL Kommunikationsadresse vergeben  Empfehlung: Fortlaufende Nummerierung, mit 1 beginnend; höchstmögliche Adresse: 31 Am Bediendisplay des Wechselrichters folgende Parameter einstellen: 1 »F1« drücken, Numerische Liste wählen, »ENTER« drücken 2 Parameter Nummer 2000 [Passwortschutz] einstellen, 2x »ENTER« drücken 3 Zahlenwert 72555 eingeben, »ENTER« drücken 4 Parameter Nummer 0406 einstellen, »ENTER«...

  • Seite 61: Kostal Pico- Und Solar-Fabrik Convert T-Wechselrichter (Rs485)

    Wechselrichter anschließen Kostal Pico- und Solar-Fabrik Convert T-Wechselrichter (RS485) 9 Über den eingebauten DC-Trennschalter Wechselrichter kurz aus- und einschalten, damit die Einstellungen aktiv werden Hinweis: In der Einstellung unter Punkt 5 bezieht sich der Zahlenwert „2“ auf das alte Solar-Log-Protokoll und der Zahlenwert „1“ auf das Native Protokoll für die ...
  • Seite 62 Wechselrichter anschließen Kostal Pico- und Solar-Fabrik Convert T-Wechselrichter (RS485) Der Solar-Log™ erkennt automatisch während der Wechselrichter- erkennung, wie viele MPP-Tracker aktiv sind; es werden nur die ak- tiven MPP-Tracker angezeigt. Für eine erfolgreiche Erkennung muss der Wechselrichter einspeisen.  Arbeitsschritte •...
  • Seite 63 Wechselrichter anschließen Kostal Pico- und Solar-Fabrik Convert T-Wechselrichter (RS485) 3 Weitere Wechselrichter untereinander auf die gleiche Art verbinden 4 Im letzten Wechselrichter gemäß Anleitung zum Wechselrichter ter- minieren 5 Wechselrichter schließen Kommunikationsadresse vergeben  Empfehlung: Fortlaufende Nummerierung, mit 1 beginnend ...

  • Seite 64: Mastervolt (Rs485)

    Wechselrichter anschließen Mastervolt (RS485) 4.20 Mastervolt (RS485) Übersicht  Schnittstelle integriert  Anschlussort: RJ45-Stecker außen am Gehäuseboden  2-polige Verkabelung  Kommunikationsadresse muss nicht vergeben werden.  Multistringtechnik Die Mastervolt-Wechselrichter sind je nach Modell mit 1 oder 2 MPP-Trackern ausgestattet. Jeder String-Eingang wird separat überwacht und optimal an die angeschlossenen Module angepasst.
  • Seite 65 Wechselrichter anschließen Mastervolt (RS485) VORSICHT Gefahr von Gerätedefekt! Der Solar-Log™ verfügt ebenfalls über eine RJ45-Buchse, die keines- falls mit der RJ45-Buchse des Wechselrichters verbunden werden darf!  Wechselrichter nur über die RS485/422 B-Schnittstelle des 1000 Solar-Log™ verbinden oder am Solar-Log auch über die RS485 A-Schnittstelle.

  • Seite 66: Aeg Ps

    Wechselrichter anschließen AEG PS 4.21 AEG PS Übersicht  Schnittstelle nicht integriert; RS485-Schnittstellenkarte nachrüs-  4-polige Verkabelung – nur am RS485/422 B-Anschluss des Solar-Log™  Kommunikationsadresse muss nicht vergeben werden.  Multistringtechnik Die AEG-Wechselrichter sind je nach Modell mit 1 oder 3 MPP- Trackern ausgestattet.
  • Seite 67 Wechselrichter anschließen AEG PS 1000  Hinweis für Solar-Log Wechselrichter nur über die RS485/422 B-Schnittstelle verbinden. Vorgehen 1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2 Frei liegende Adern durch die Kabelöffnung des Wechselrichters ziehen 3 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker Klemmleiste Wechselrichter...

  • Seite 68: Eaton

    Wechselrichter anschließen Eaton 4.22 Eaton Übersicht  Schnittstelle nicht integriert; RS485-Schnittstellenkarte nachrüs-  4-polige Verkabelung – nur am RS485/422 B-Anschluss des Solar-Log™  Kommunikationsadresse muss nicht vergeben werden.  Multistringtechnik Die Eaton-Wechselrichter sind je nach Modell mit 1 oder 3 MPP- Trackern ausgestattet.
  • Seite 69 Wechselrichter anschließen Eaton 1000  Hinweis für Solar-Log Wechselrichter nur über die RS485/422 B-Schnittstelle verbinden. Vorgehen 1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2 Frei liegende Adern durch die Kabelöffnung des Wechselrichters ziehen 3 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker Klemmleiste Wechselrichter...

  • Seite 70: Sunville

    Wechselrichter anschließen Sunville 4.23 Sunville Übersicht  Schnittstelle nicht integriert; RS485-Schnittstellenkarte nachrüs-  4-polige Verkabelung – nur am RS485/422 B-Anschluss des Solar-Log™  Kommunikationsadresse muss nicht vergeben werden.  Multistringtechnik Die Sunville-Wechselrichter sind je nach Modell mit 1 oder 3 MPP- Trackern ausgestattet.
  • Seite 71 Wechselrichter anschließen Sunville 1000  Hinweis für Solar-Log Wechselrichter nur über die RS485/422 B-Schnittstelle verbinden. Vorgehen 1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2 Frei liegende Adern durch die Kabelöffnung des Wechselrichters ziehen 3 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker Klemmleiste Wechselrichter...

  • Seite 72: Riello

    Wechselrichter anschließen Riello 4.24 Riello Übersicht  Schnittstelle nicht integriert; RS485-Schnittstellenkarte nachrüs-  4-polige Verkabelung – nur am RS485/422 B-Anschluss des Solar-Log™  Kommunikationsadresse muss nicht vergeben werden.  Multistringtechnik Die Riello-Wechselrichter sind je nach Modell mit 1 oder 3 MPP- Trackern ausgestattet.
  • Seite 73 Wechselrichter anschließen Riello 1000 Hinweis für Solar-Log  Wechselrichter nur über die RS485/422 B-Schnittstelle verbin- den. Vorgehen 1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2 Frei liegende Adern durch die Kabelöffnung des Wechselrichters ziehen 3 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker Klemmleiste Wechselrichter...

  • Seite 74: Diehl Ako Mit Rs485-Schnittstelle

    Wechselrichter anschließen Diehl AKO mit RS485-Schnittstelle 4.25 Diehl AKO mit RS485-Schnittstelle Übersicht  Schnittstelle integriert  Anschlussort: RJ45-Buchse auf der Unterseite des Wechselrich- ters  2-polige Verkabelung  Kommunikationsadresse muss nicht vergeben werden. Hinweis Die Reihenfolge, in der die Wechselrichter nach der Erkennung im Solar-Log™...

  • Seite 75: Diehl H-Serie

    Wechselrichter anschließen Diehl H-Serie Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung über Netzwerkkabel (Patchkabel)  Anschlussort: RJ45-Buchsen auf der Unterseite des Wechsel- richters Vorgehen 1 RJ45-Stecker in beliebige RJ45-Buchse des Wechselrichters 1 ste- cken 2 Anderes Kabelende in beliebige RJ45-Buchse des Wechselrichters 2 stecken 3 Weitere Wechselrichter untereinander auf die gleiche Art verbinden 4 Im letzten Wechselrichter gemäß...

  • Seite 76: Weitere Konfiguration

    Wechselrichter anschließen Ingeteam 2 Wenn nur ein Wechselrichter angeschlossen werden soll, muss die- ser, gemäß Wechselrichter Anleitung, terminiert werden. 3 Abdeckung des Wechselrichter wieder anbringen, wenn kein weite- rer Wechselrichter angeschlossen werden soll 4 Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log...
  • Seite 77 Wechselrichter anschließen Ingeteam RS485-Schnittstelle einbauen An die 8-polige Anschlussbuchse wird ein entsprechender Stecker (Phönix Typ: FKCT 2,5/8-ST) mit der RS485-Verkabelung eingesetzt. Vorgehen  RS485-Schnittstelle gemäß Installationsanleitung zur Schnittstellen- karte in den Wechselrichter einbauen Wechselrichter an Solar-Log™ verkabeln Die Verkabelung erfolgt über ...
  • Seite 78 Wechselrichter anschließen Ingeteam Vorgehen 1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2 Frei liegende Adern durch die Kabelöffnung des Wechselrichters ziehen 3 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker Klemmleiste Wechselrichter Solar-Log™ Klemme Klemme  1 ...

  • Seite 79: Voltwerk (Nur Solar-Log 1000 )

    Wechselrichter anschließen Voltwerk (nur Solar-Log1000) 1000 4.28 Voltwerk (nur Solar-Log Hinweis  1000 Voltwerk-Wechselrichter können nur am Solar-Log angeschlos- sen werden, da nur dieser über eine CAN-Schnittstelle verfügt. Die folgende Beschreibung bezieht sich auf trafolose Wechselrichter ab ca. Baujahr 2007. Übersicht 1000 ...

  • Seite 80: Conergy (Nur Solar-Log 1000 )

    Wechselrichter anschließen Conergy (nur Solar-Log1000) 1000 Wechselrichter untereinander verkabeln (nur Solar-Log  Die Verkabelung erfolgt ausschließlich über ein vorkonfektionier- tes Datenkabel, speziell für den Anschluss der Wechselrichter untereinander (Zubehör; nicht im Lieferumfang).  Anschlussort: CAN-Buchse außen am Wechselrichter Vorgehen 1 CAN-Stecker in beliebige CAN OUT-Buchse des Wechselrichters 1 stecken 2 Anderes Kabelende in beliebige CAN IN-Buchse des Wechselrich- ters 2 stecken...
  • Seite 81 Wechselrichter anschließen Conergy (nur Solar-Log1000) • Wechselrichter an Solar-Log™ verkabeln • Wechselrichter untereinander verkabeln 1000 Wechselrichter an Solar-Log verkabeln Die Verkabelung erfolgt ausschließlich über ein vorkonfektioniertes Da- 1000 tenkabel, speziell für den Anschluss an den Solar-Log (Zubehör; nicht im Lieferumfang). Vorgehen 1 CAN-Stecker in CAN IN-Buchse des Wechselrichters stecken 2 Wenn nur ein Wechselrichter angeschlossen werden soll, muss die-...

  • Seite 82: Suntechnics (Nur Solar-Log 1000 )

    Wechselrichter anschließen Suntechnics (nur Solar-Log1000) 1000 4.30 Suntechnics (nur Solar-Log Hinweis  1000 Suntechnics-Wechselrichter können nur am Solar-Log ange- schlossen werden, da nur dieser über eine CAN-Schnittstelle ver- fügt. Die folgende Beschreibung bezieht sich auf trafolose Wechselrichter ab ca. Baujahr 2007. Übersicht 1000 ...

  • Seite 83: Effekta

    Wechselrichter anschließen Effekta 1000 3 Klemmleistenstecker in CAN-Buchse des Solar-Log stecken 1000 Wechselrichter untereinander verkabeln (nur Solar-Log  Die Verkabelung erfolgt ausschließlich über ein vorkonfektionier- tes Datenkabel, speziell für den Anschluss der Wechselrichter untereinander (Zubehör; nicht im Lieferumfang).  Anschlussort: CAN-Buchse außen am Wechselrichter Vorgehen 1 CAN-Stecker in beliebige CAN OUT-Buchse des Wechselrichters 1 stecken...
  • Seite 84 Wechselrichter anschließen Effekta Vorgehen 1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker Klemmleiste Wechselrichter Solar-Log™ Klemme Klemme  1  Pin 2-RS485-A (+)  3  Pin 3-GND ...

  • Seite 85: Alpha-Sol

    Wechselrichter anschließen ALPHA-SOL 4.32 ALPHA-SOL Übersicht  Schnittstelle nicht integriert; RS485-Schnittstellenkarte nachrüs-  4-polige Verkabelung  Kommunikationsadresse muss vergeben werden.  Arbeitsschritte • Kommunikationsadresse vergeben • Wechselrichter und Solar Log™ stromlos schalten;  Seite 19 • RS485-Schnittstelle in Wechselrichter einbauen •...
  • Seite 86 Wechselrichter anschließen ALPHA-SOL Beispiel – Kommunikationsadresse 3:          DIP- Schalter Beispiel – Kommunikationsadresse 4:           DIP- Schalter Beispiel – Kommunikationsadresse 5:   ...

  • Seite 87: Europa-Solar Ag

    Wechselrichter anschließen Europa-Solar AG 3 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker Klemmleiste Wechselrichter Solar-Log™ Klemme Klemme  1  R+  1  T+  4  R-  4  T- 4 Wenn nur ein Wechselrichter angeschlossen werden soll, diesen gemäß...
  • Seite 88 Wechselrichter anschließen Europa-Solar AG Hinweis Die Reihenfolge, in der die Wechselrichter nach der Erkennung im Solar-Log™ angezeigt werden ist zufällig. Es wird dringend emp-  fohlen, direkt nach der Erkennung eine Neuordnung der Wechsel- richter bei der Inbetriebnahme im Dialog Konfigurati- ...

  • Seite 89: Ever-Solar

    Wechselrichter anschließen Ever-Solar 4 Wenn nur ein Wechselrichter angeschlossen werden soll, diesen gemäß Anleitung zum Wechselrichter terminieren 5 Wechselrichter schließen, wenn kein weiterer Wechselrichter ange- schlossen werden soll 6 Klemmleistenstecker in RS485/422 B-Buchse des Solar-Log™ ste- cken Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log ...
  • Seite 90 Wechselrichter anschließen Ever-Solar • Wechselrichter an Solar-Log™ verkabeln • Wechselrichter untereinander verkabeln RS485-Schnittstelle einbauen Vorgehen  RS485-Schnittstelle gemäß Installationsanleitung zur Schnittstellen- karte an der Unterseite des Wechselrichters einführen und ver- schrauben Wechselrichter an Solar-Log™ verkabeln Die Verkabelung erfolgt über  vorkonfektioniertes Datenkabel „BRJ1“...

  • Seite 91: Evoco

    Wechselrichter anschließen Evoco Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung über Netzwerkkabel (Patchkabel)  Anschlussort: RJ45-Buchse außen am Wechselrichter Vorgehen 1 RJ45-Stecker in beliebige RJ45-Buchse des Wechselrichters 1 ste- cken 2 Anderes Kabelende in beliebige RJ45-Buchse des Wechselrichters 2 stecken 3 Weitere Wechselrichter untereinander auf die gleiche Art verbinden 4 Im letzten Wechselrichter gemäß...

  • Seite 92: Powercom

    Wechselrichter anschließen Powercom 2 Rundstecker in beliebige COM-Rundbuchse des Wechselrichters stecken 3 Wenn nur ein Wechselrichter angeschlossen werden soll, diesen gemäß Anleitung zum Wechselrichter terminieren 4 Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung über Daisy-Chain-Kabel von Evoco ...
  • Seite 93 Wechselrichter anschließen Powercom Kommunikationsadresse vergeben  Empfehlung: Fortlaufende Nummerierung, mit 1 beginnend  Einstellung: Über DIP-Schalter auf der Schnittstellenkarte Vor dem Einbau der RS485-Schnittstellenkarte:  Über die 8 DIP-Schalter der Schnittstellenkarte Kommunikations- adresse vergeben: Beispiel – Kommunikationsadresse 1:   ...
  • Seite 94 Wechselrichter anschließen Powercom Beispiel – Kommunikationsadresse 5:          DIP- Schalter Weitere Informationen im Internet: http://de.wikipedia.org/wiki/Dualsystem RS485-Schnittstelle einbauen Vorgehen  RS485-Schnittstelle gemäß Installationsanleitung zur Schnittstellen- karte in den Wechselrichter einbauen Wechselrichter an Solar-Log™ verkabeln Die Verkabelung erfolgt über vorkonfektioniertes Datenkabel „BKL2“...
  • Seite 95 Wechselrichter anschließen Powercom Vorgehen 1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2 Frei liegende Adern durch die Kabelöffnung des Wechselrichters ziehen 3 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker Klemmleiste Wechselrichter Solar-Log™ Klemme Klemme  1 ...

  • Seite 96: Salicru Eqx

    Wechselrichter anschließen SALICRU EQX 4.37 SALICRU EQX Übersicht  Schnittstelle nicht integriert; RS485-Schnittstellenkarte nachrüs-  4-polige Verkabelung – nur am RS485/422 B-Anschluss des Solar-Log™  Kommunikationsadresse muss nicht vergeben werden.  Multistringtechnik Die Wechselrichter sind je nach Modell mit 1 oder 3 MPP-Trackern ausgestattet.
  • Seite 97 Wechselrichter anschließen SALICRU EQX 1000  Hinweis für Solar-Log Wechselrichter nur über die RS485/422 B-Schnittstelle verbinden. Vorgehen 1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2 Frei liegende Adern durch die Kabelöffnung des Wechselrichters ziehen 3 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker Klemmleiste Wechselrichter...

  • Seite 98: Salicru Eqxlv

    Wechselrichter anschließen SALICRU EQXLV 4.38 SALICRU EQXLV Übersicht  Schnittstelle integriert  2-polige Verkabelung  Kommunikationsadresse muss vergeben werden.  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten;  Seite 19 • Wechselrichter an Solar-Log™ verkabeln • Wechselrichter untereinander verkabeln •...

  • Seite 99: Santerno

    Wechselrichter anschließen Santerno 2 Klemme 1 (B out) des Wechselrichters 1 mit Klemme 3 (B in) des Wechselrichters 2 verbinden 3 Weitere Wechselrichter untereinander auf die gleiche Art verbinden 4 Im letzten Wechselrichter terminieren: 120 Ω Abschlusswiderstand stecken Kommunikationsadresse vergeben ...
  • Seite 100 Wechselrichter anschließen Santerno 2 Stecker in Buchse A des Wechselrichters stecken 3 Wenn nur ein Wechselrichter angeschlossen werden soll, muss die- ser terminiert werden: Buchse A des Santerno-Solar-Log™-Datenkabels mit dem Stecker des 1. Santerno-Wechselrichter-Datenkabels verbinden 4 Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log...

  • Seite 101: Schneider Electric Sunezy

    Wechselrichter anschließen Schneider Electric SunEzy 4.40 Schneider Electric SunEzy Übersicht  Schnittstelle nicht integriert; RS485-Schnittstellenkarte nachrüs-  4-polige Verkabelung – nur am RS485/422 B-Anschluss des Solar-Log™  Kommunikationsadresse muss nicht vergeben werden.  Multistringtechnik Die Wechselrichter sind je nach Modell mit 1 oder 3 MPP-Trackern ausgestattet.
  • Seite 102 Wechselrichter anschließen Schneider Electric SunEzy 1000  Hinweis für Solar-Log Wechselrichter nur über die RS485/422 B-Schnittstelle verbinden. Vorgehen 1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2 Frei liegende Adern durch die Kabelöffnung des Wechselrichters ziehen 3 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker Klemmleiste Wechselrichter...

  • Seite 103: Steca

    Wechselrichter anschließen Steca 4.41 Steca Übersicht  Schnittstelle integriert  Anschlussort: RJ45-Buchse, außen auf der Schnittstellenkarte des Wechselrichters  2-polige Verkabelung  Kommunikationsadresse muss vergeben werden.  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten;  Seite 19 • Wechselrichter an Solar-Log™ verkabeln •...

  • Seite 104: Steca (Größer 17K)

    Wechselrichter anschließen Steca (größer 17k) 4 Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung über RS485-Datenkabel mit RJ45-Stecker; Verbindungskabel zwischen den Wechselrichtern liegen den Wechselrichtern bei: diese verwenden.  Anschlussort: RJ45-Buchse, außen am Wechselrichter Vorgehen 1 RJ45-Stecker in freie RJ45-Buchse des Wechselrichters 1 stecken 2 Anderes Kabelende in beliebige RJ45-Buchse des Wechselrichters...
  • Seite 105 Wechselrichter anschließen Steca (größer 17k) Hinweis Um die Blind- und Wirkleistungsteuerung nutzen zu können müs- sen alle Wechselrichter auf:   Protokoll 1  57600 Baud  Parameter 1164 auf den Wert 2 eingestellt sein. Wechselrichter an Solar-Log™ verkabeln Die Verkabelung erfolgt über ...

  • Seite 106: Winaico

    Wechselrichter anschließen WINAICO  Einen Stecker in Buchse „OUT“ (X14B) des Wechselrichters 1 stecken  Anderes Kabelende in Buchse „IN“ (X15B) des Wechselrich- ters 2 stecken  Weitere Wechselrichter untereinander auf die gleiche Art ver- binden  Am letzten Wechselrichter terminieren: An den Buchsen „RS485 OUT“...
  • Seite 107 Wechselrichter anschließen WINAICO Kommunikationsadresse vergeben  Empfehlung: Fortlaufende Nummerierung, mit 1 beginnend  Einstellung: Über DIP-Schalter auf der Schnittstellenkarte Vor dem Einbau der RS485-Schnittstellenkarte:  Über die 8 DIP-Schalter der Schnittstellenkarte Kommunikations- adresse vergeben: Beispiel – Kommunikationsadresse 1:   ...
  • Seite 108 Wechselrichter anschließen WINAICO Beispiel – Kommunikationsadresse 5:          DIP- Schalter Weitere Informationen im Internet: http://de.wikipedia.org/wiki/Dualsystem RS485-Schnittstelle einbauen Vorgehen  RS485-Schnittstelle gemäß Installationsanleitung zur Schnittstellen- karte in den Wechselrichter einbauen Wechselrichter an Solar-Log™ verkabeln Die Verkabelung erfolgt über ...

  • Seite 109: Delta (Rs485)

    Wechselrichter anschließen Delta (RS485) Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung über 4-adriges geschirmtes Datenkabel  Anschlussort: Klemmleiste innen im Wechselrichter auf nachge- rüsteter RS485-Schnittstellenkarte Vorgehen 1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2 Klemmen R+, T+, R- und R+ des Wechselrichters 1 mit den ent- sprechenden Klemmen des Wechselrichters 2 verbinden 3 Weitere Wechselrichter untereinander auf die gleiche Art verbinden 4 Im letzten Wechselrichter gemäß...
  • Seite 110 Wechselrichter anschließen Delta (RS485) Vorgehen 1 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker RJ45 Wechselrichter Solar-Log™ Klemme  1  7  4  6  4  8 1000 Hinweis für Solar-Log  Die Pin-Belegung wurde bei der neuen Generation verändert. Wenn eine 3 adrige Verkabelung aufgebaut wird, funktioniert diese bei beiden Generationen.

  • Seite 111: Sungrow

    Wechselrichter anschließen Sungrow 4.45 Sungrow Übersicht  Schnittstelle integriert  Anschlussort: RJ45 Buchsen oder COM-Rundbuchsen außen am Wechselrichter  2-polige Verkabelung  Kommunikationsadresse muss vergeben werden.  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten;  Seite 19 • Wechselrichter an Solar-Log™ verkabeln •...

  • Seite 112: Abbildung 20: Sungrow-Verkabelungsschema Bei Mehreren Wechselrichtern

    Wechselrichter anschließen Sungrow 3 Wenn nur ein Wechselrichter angeschlossen werden soll, diesen gemäß Anleitung zwischen Pin 2 und 3 der Rundbuchse mit 120Ω terminieren 4 Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken Wechselrichter untereinander verkabeln 1000 (Solar-Log , Solar-Log  Verkabelung über selbstkonfektioniertes RS485-Kabel ...

  • Seite 113: Sustainable Energy

    Wechselrichter anschließen Sustainable Energy 4.46 Sustainable Energy Übersicht  Schnittstelle integriert  2-polige Verkabelung  Kommunikationsadresse muss vergeben werden.  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten;  Seite 19 • Wechselrichter an Solar-Log™ verkabeln • Wechselrichter untereinander verkabeln •...

  • Seite 114: Motech (Rs485)

    Wechselrichter anschließen Motech (RS485) Vorgehen 1 Klemme 2 (A out) des Wechselrichters 1 mit Klemme 4 (A in) des Wechselrichters 2 verbinden 2 Klemme 1 (B out) des Wechselrichters 1 mit Klemme 3 (B in) des Wechselrichters 2 verbinden 3 Weitere Wechselrichter untereinander auf die gleiche Art verbinden 4 Im letzten Wechselrichter terminieren: 120 Ω...
  • Seite 115 Wechselrichter anschließen Motech (RS485) Vorgehen 1 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker RJ45 Wechselrichter Solar-Log™ Klemme  1  7  4  8 2 RJ45-Stecker in RJ45-Buchse des Wechselrichters stecken 3 Wenn nur ein Wechselrichter angeschlossen werden soll, diesen gemäß...

  • Seite 116: Zentral Solar Deutschland Zsd (Rs485)

    Wechselrichter anschließen Zentral Solar Deutschland ZSD (RS485) 4.48 Zentral Solar Deutschland ZSD (RS485) Übersicht  Schnittstelle integriert  Anschlussort: RJ45-Buchse außen am Gehäuseboden  2-polige Verkabelung  Kommunikationsadresse muss nicht vergeben werden.  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten; ...

  • Seite 117: Aros Solar Technology

    Wechselrichter anschließen AROS Solar Technology Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung über Netzwerkkabel (Patchkabel)  Anschlussort: RJ45-Buchsen außen am Wechselrichter Vorgehen 1 RJ45-Stecker in beliebige RJ45-Buchse des Wechselrichters 1 ste- cken 2 Anderes Kabelende in beliebige RJ45-Buchse des Wechselrichters 2 stecken 3 Weitere Wechselrichter untereinander auf die gleiche Art verbinden 4 Am letzten Wechselrichter gemäß...

  • Seite 118: Wechselrichter Untereinander Verkabeln (Solar-Log Solar-Log 1000 )

    Wechselrichter anschließen AROS Solar Technology Wechselrichter an Solar-Log™ verkabeln Die Verkabelung erfolgt über  selbstkonfektionierte Kabelverbindung mit RJ45-Stecker und  Klemmleistenstecker ( Seite 17) VORSICHT Gefahr von Gerätedefekt! Der Solar-Log™ verfügt ebenfalls über eine RJ45-Buchse, die keines- falls mit der RJ45-Buchse des Wechselrichters verbunden werden darf! ...

  • Seite 119: General Electric-Wechselrichter (Ge)

    Wechselrichter anschließen General Electric-Wechselrichter (GE) 3 Weitere Wechselrichter untereinander auf die gleiche Art verbinden 4 Im letzten Wechselrichter gemäß Anleitung zum Wechselrichter ter- minieren 5 Klemmleistenstecker in RS485/422 B-Buchse des Solar-Log™ ste- cken 4.50 General Electric-Wechselrichter (GE) Übersicht  Schnittstelle integriert ...

  • Seite 120: Hyundai Hpc-050Ht-E Und Hpc-100Ht-E

    Wechselrichter anschließen Hyundai HPC-050HT-E und HPC-100HT-E 4.51 Hyundai HPC-050HT-E und HPC-100HT-E Übersicht  Schnittstelle integriert  Anschlussort: RJ45-Buchse „CN“ außen am Wechselrichter  2-polige Verkabelung  Kommunikationsadresse muss vergeben werden.  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten;  Seite 19 •...

  • Seite 121: Hyundai Hpc-250Ht-E

    Wechselrichter anschließen Hyundai HPC-250HT-E Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung über Netzwerkkabel (Patchkabel)  Anschlussort: RJ45-Buchsen außen am Wechselrichter Vorgehen 1 RJ45-Stecker in beliebige RJ45-Buchse des Wechselrichters 1 ste- cken 2 Anderes Kabelende in beliebige RJ45-Buchse des Wechselrichters 2 stecken 3 Weitere Wechselrichter untereinander auf die gleiche Art verbinden 4 Am letzten Wechselrichter gemäß...
  • Seite 122 Wechselrichter anschließen Hyundai HPC-250HT-E VORSICHT Gefahr von Gerätedefekt! Der Solar-Log™ verfügt ebenfalls über eine RJ45-Buchse, die keines- falls mit der RJ45-Buchse des Wechselrichters verbunden werden darf!  Wechselrichter nur über die RS485/422 B-Schnittstelle des 1000 Solar-Log™ verbinden oder am Solar-Log auch über die RS485 A-Schnittstelle.

  • Seite 123: Eko Energy

    Wechselrichter anschließen EKO Energy 4.53 EKO Energy Übersicht  Schnittstelle integriert  Anschlussort: Zwischen den COM-Rundbuchsen außen am Wechselrichter  2-polige Verkabelung  Kommunikationsadresse muss vergeben werden.  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten;  Seite 19 • Wechselrichter an Solar-Log™...

  • Seite 124: Q3 (Rs485)

    Wechselrichter anschließen Q3 (RS485) Vorgehen 1 Rundstecker in beliebige Rundbuchse des Wechselrichters 1 ste- cken 2 Anderes Kabelende in beliebige Rundbuchse des Wechselrichters 2 ste-cken 3 Weitere Wechselrichter untereinander auf die gleiche Art verbinden 4 Im letzten Wechselrichter gemäß Anleitung zum Wechselrichter ter- minieren Kommunikationsadresse vergeben ...

  • Seite 125: Siemens

    Wechselrichter anschließen Siemens Vorgehen 1 Adern nach folgendem Schema anklemmen: Klemmleistenstecker Klemmleiste Wechselrichter Solar-Log™ Klemme Klemme  1  1 (RS485-A)  3  3 (GND)  4  2 (RS485-B) 2 Wenn nur ein Wechselrichter angeschlossen werden soll, diesen gemäß...

  • Seite 126: Wechselrichter An Solar-Log

    Wechselrichter anschließen Siemens  2-polige Verkabelung  Kommunikationsadresse muss vergeben werden  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten; (  Seite 19) • Wechselrichter an Solar Log™ verkabeln • Wechselrichter untereinander verkabeln • Kommunikationsadresse vergeben Wechselrichter an Solar-Log verkabeln Für die Verbindungen zwischen dem Solar-Log™...

  • Seite 127: Parametrierung

    Wechselrichter anschließen Siemens Wechselrichter - RS485 OUT Wechselrichter - RS485 (4-poliger Rundstecker) (4-poliger Rundstecker) Pin 2 Pin 2 Pin 3 Pin 3 Busabschluss Am Anschluss RS485 OUT des letzten Wechselrichters muss der Bus mit 120Ω abgeschlossen werden. Verwenden Sie hierzu den internen 120Ω-Widerstand und schließen Sie in einem 4-poligen Rundstecker folgende Pins mit zwei Drahtbrücken kurz: Wechselrichter - RS485 OUT (4-poliger...

  • Seite 128: Vorgehensweise Zur Parametrierung Der Kommunikationsadresse

    Wechselrichter anschließen Albatech APL Trifase 15 / 20 Vorgehensweise zur Parametrierung der Kommunikationsadresse 1. "USS-Adresse" wählen und "ENTER" drücken 2. Zahlenwert xx [Adresse] eingeben und "ENTER" drücken 3. "Baudrate" wählen und "ENTER" drücken 4. "Zahlenwert [Baudrate]" eingeben und "ENTER" drücken 5.

  • Seite 129: Abbildung 22: Klemmleiste Albatech Apl

    Wechselrichter anschließen Albatech APL Trifase 15 / 20 Wechselrichter an Solar-Log verkabeln Die Verkabelung erfolgt über  selbstkonfektioniertes geschirmtes, 3-adriges Datenkabel und  Klemmleistenstecker ( Seite 17). Der Anschluss an den Wechselrichter erfolgt gemäß der folgenden Ab- bildung. Die Terminierung der Wechselrichter wird an Pin 9/10 von J1 durchgeführt.
  • Seite 130 Wechselrichter anschließen Wechselrichter untereinander verkabeln 1000 (Solar-Log , Solar-Log Die Verkabelung erfolgt über  selbstkonfektioniertes geschirmtes, 3-adriges Datenkabel  Anschlussort: Klemmleiste innen im Wechselrichter Vorgehen 1. Wechselrichter und Solar Log™ stromlos schalten; ( Seite 19)  2. Seitliche Abdeckung abschrauben gemäß Anleitung zum Wechselrichter Datenkabel in Klemmen RS485+, RS485- und Masse klemmen Weitere Wechselrichter untereinander auf die gleiche Art...

  • Seite 131: Albatech Apl Monofase

    Wechselrichter anschließen Albatech APL Monofase 4.57 Albatech APL Monofase APL Monofase 2.0/3.0/4.0/5.0 Wechselrichter aus den unterschiedlichen Albatech Modellserien (APL Monofase/Trifase) können nicht an einem RS485 Anschluss gemischt werden. Es muss schon bei der Wechselrichterauswahl die entspre- chende Serie ausgewählt werden. Übersicht ...

  • Seite 132: Enfinity

    Wechselrichter anschließen Enfinity 3 Wenn nur ein Wechselrichter angeschlossen werden soll, muss die- ser terminiert werden: Jumper auf RS485-Schnittstellenkarte auf „ON“ stecken 4 Wechselrichter schließen, wenn kein weiterer Wechselrichter ange- schlossen werden soll 5 Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log...

  • Seite 133: Wechselrichter Am Solar-Log

    Wechselrichter anschließen Enfinity • Wechselrichter untereinander verkabeln  1000 Hinweis für Solar-Log Wechselrichter nur über die RS485/422 B-Schnittstelle verbinden. Wechselrichter am Solar-Log verkabeln Die Verkabelung erfolgt über  selbstkonfektioniertes geschirmtes, 4-adriges Datenkabel und Klemmleistenstecker (Seite 17)  Anschlussort: RJ11 Buche am Wechselrichter Vorgehen Wechselrichter öffnen gemäß...

  • Seite 134: Carlo Gavazzi

    Wechselrichter anschließen Carlo Gavazzi 4. Weitere Wechselrichter untereinander auf die gleiche Art verbinden 5. Klemmleistenstecker in RS485/422 B Buchse des Solar-Log™ stecken 6. Wechselrichter schließen 4.59 Carlo Gavazzi Übersicht  Schnittstelle integriert  Anschlussort: RJ45-Buchse, außen am Wechselrichter  2-polige Verkabelung ...

  • Seite 135: Omron

    Wechselrichter anschließen Omron Vorgehen 1. Bei Selbstkonfektionierung der Kabelverbindung die Adern nach folgendem Schema anklemmen Klemmleistenstecker Wechselrichter Solar-Log™ RS485/422 B RJ 45 Buchse  1  Pin 7  4  Pin 8 2. RJ45-Stecker in beliebige RJ45-Buchse des Wechselrichters 1 stecken 3.
  • Seite 136 Wechselrichter anschließen Omron Wechselrichter an Solar-Log™ verkabeln Die Verkabelung erfolgt über  selbstkonfektioniertes geschirmtes, 3-adriges Datenkabel und  Klemmleistenstecker ( Seite17) Vorgehen 1. Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2. Kabel nach folgendem Schema anklemmen Klemmleistenstecker Wechselrichter Solar-Log™ RS485/422 B Klemmleiste TB401 ...

  • Seite 137: Samil Power

    Wechselrichter anschließen Samil Power 4. Am letzten Wechselrichter terminieren: Brücke zwischen Pin 9 und 10 5. Wechselrichter schließen 6. Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken Einstellungen am Wechselrichter Folgende Werte müssen im Setup des Wechselrichters eingestellt werten:  COM_485 auf 19200bps ...
  • Seite 138 Wechselrichter anschließen Samil Power  vorkonfektioniertes Datenkabel (Zubehör; nicht im Lieferumfang)  selbstkonfektioniertes geschirmtes, 4-adriges Datenkabel und Klemmleistenstecker (Seite 17). Vorgehen 1. Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2. Bei Selbstkonfektionierung der Kabelverbindung die Adern nach folgendem Schema anklemmen Wechselrichter Wechselrichter Klemmleistenstecker SolarLake...

  • Seite 139: Aten

    Wechselrichter anschließen Aten Vorgehen Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 1. Selbstkonfektioniertes Kabel mit RJ11-Stecker in beliebige RJ11-Buchse des Wechselrichters 1 stecken. 2. Kabel in 2. RJ11 Buchse des 1. Wechselrichters und RJ11 Buchse des 2. Wechslerichters stecken 3. Weitere Wechselrichter untereinander auf die gleiche Art verbinden 4.

  • Seite 140: Pairan

    Wechselrichter anschließen Pairan Pinbelegung RJ14 Buchse 2. Wechselrichter schließen, wenn kein weiterer Wechselrichter ange- schlossen werden soll 3. Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung über 2-adriges geschirmtes Datenkabel  Anschlussort: RJ14-Buchsen Vorgehen 1.

  • Seite 141: Abbildung 23: Rundbuchse Pairan

    Wechselrichter anschließen Pairan Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten; (Seite 16) • Wechselrichter an Solar-Log™ verkabeln • Wechselrichter untereinander verkabeln Wechselrichter an Solar-Log™ verkabeln Die Verkabelung erfolgt über  selbstkonfektionierte Kabelverbindung mit Rundstecker und Klemm- leistenstecker (Seite 17) Der Rundstecker ist beim Hersteller zu beziehen.

  • Seite 142: Schneider Electric Xantrex Gt30E

    Wechselrichter anschließen Schneider Electric Xantrex GT30E 6. Weitere Wechselrichter untereinander auf die gleiche Art verbinden 4.64 Schneider Electric Xantrex GT30E Übersicht  Schnittstelle integriert  Anschlussort: Sub D 9-Buchse X51 innen im Wechselrichter  2-polige Verkabelung  Kommunikationsadresse muss am Wechselrichter vergeben werden ...

  • Seite 143: Schneider Electric Conext Tl15000E Und Conext Tl20000E

    Wechselrichter anschließen Schneider Electric Conext TL15000E und Conext TL20000E Vorgehen 1. Bei Selbstkonfektionierung der Kabelverbindung die Adern nach folgendem Schema anklemmen Klemmleistenstecker Wechselrichter Solar-Log™ RS485/422 B Sub D9 Buchse X51  1  8  4  6 2. Weitere Wechselrichter untereinander auf die gleiche Art (1:1) verbinden 3.
  • Seite 144 Wechselrichter anschließen Schneider Electric Conext TL15000E und Conext TL20000E Wenn nur ein Wechselrichter angeschlossen werden soll, muss dieser terminiert werden Klemmleistenstecker RJ45 Wechselrichter Solar-Log™ Klemme  1  3  4 Wechselrichter schließen, wenn kein weiterer Wechselrichter angeschlossen werden soll Klemmleistenstecker in RS485-Buchse des Solar-Log™...

  • Seite 145: Eaton

    Wechselrichter anschließen Eaton 4.66 Eaton Übersicht  Schnittstelle nicht integriert; RS485-Schnittstellenkarte nachrüs- 4-polige Verkabelung – nur am RS485/422 B-Anschluss des  Solar-Log™  Kommunikationsadresse muss nicht vergeben werden.  Multistringtechnik Die Eaton-Wechselrichter sind je nach Modell mit 1 oder 3 MPP- Trackern ausgestattet.
  • Seite 146 Wechselrichter anschließen Eaton 1000  Hinweis für Solar-Log Wechselrichter nur über die RS485/422 B-Schnittstelle verbinden. Vorgehen 1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2 Frei liegende Adern durch die Kabelöffnung des Wechselrichters ziehen 3 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker Klemmleiste Wechselrichter...

  • Seite 147: Ginlong

    Wechselrichter anschließen Ginlong 4.67 Ginlong Übersicht  Schnittstelle integriert  Anschlussort: Zwischen den COM-Rundbuchsen außen am Wechselrichter  2-polige Verkabelung  Kommunikationsadresse muss vergeben werden.  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten; (  Seite 19) • Wechselrichter an Solar-Log™ verkabeln •...

  • Seite 148: Growatt

    Wechselrichter anschließen Growatt Vorgehen 1 Rundstecker in beliebige Rundbuchse des Wechselrichters 1 stecken 2 Anderes Kabelende in beliebige Rundbuchse des Wechselrichters 2 stecken 3 Weitere Wechselrichter untereinander auf die gleiche Art verbinden 4 Im letzten Wechselrichter gemäß Anleitung zum Wechselrichter terminieren Kommunikationsadresse vergeben ...
  • Seite 149 Wechselrichter anschließen Growatt Vorgehen 1 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker Rundbuchse Wechselrichter Solar-Log™ Klemme  1  2 (+)  4  1 (-) 2 Rundstecker in beliebige COM-Rundbuchse des Wechselrichters stecken 3 Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log...

  • Seite 150: Oelmaier

    Wechselrichter anschließen Oelmaier Hinweis Bei der Wechselrichtererkennung im Zuge der Anfangskonfigurati-  on gibt es für Growatt zwei Auswahlmöglichkeiten. „Growatt- old“ und „Growatt-Mod“. Für neue Modelle und für Modelle ab der entsprechenden Firmware-Version wählen sie bitte „Growatt-Mod“; für die älteren Firmware-Versionen wählen sie „Growatt-old“ Wechselrichter WR-Firmware Version...

  • Seite 151: Wechselrichter Untereinander Verkabeln (Solar-Log Solar-Log 1000 )

    Wechselrichter anschließen Oelmaier Klemmleistenstecker Klemmleiste im Solar-Log™ Wechselrichter Klemme Klemme  A – Data +  1  B – Data -  4 3 Wechselrichter gemäß Anleitung zum Wechselrichter terminieren 4 Wechselrichter schließen 5 Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log...

  • Seite 152: Aeg Protect

    Wechselrichter anschließen AEG Protect 4.70 AEG Protect Übersicht  Unterstützte Modelle PV 10; 12,5 und 15  Anschlussort: 2 RJ45-Buchsen rechts in der seitlichen Abde- ckung  Kommunikationsadresse muss nicht vergeben werden.  4-polige Verkabelung  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten; ...

  • Seite 153: Helios Systems

    Wechselrichter anschließen Helios Systems 3 Wenn nur ein Wechselrichter angeschlossen werden soll, muss die- ser terminiert werden: Im Wechselrichter Abschlussstecker an freie RJ45-Buchse stecken Der Abschlussstecker ist ein 8-poliger RJ45-Blindstecker, mit ge- brückten Adern: Adern 3 und 4 gebrückt sowie Adern 5 und 6 ge- brückt.
  • Seite 154 Wechselrichter anschließen Helios Systems  Wechselrichter an Solar-Log™ verkabeln  Wechselrichter untereinander verkabeln Wechselrichter an Solar-Log™ verkabeln Die Verkabelung erfolgt über  selbstkonfektionierte Kabelverbindung mit RJ45-Stecker und Klemmleistenstecker ( Seite 17) Vorgehen Wechselrichter öffnen gemäß Anleitung zum Wechselrichter RJ45-Stecker in beliebige RJ45-Buchse des ersten Wechsel- richters stecken Bei Selbstkonfektionierung der Kabelverbindung die Adern nach folgendem Schema anklemmen...

  • Seite 155: Wechselrichter Und Solar-Log™ Verbinden

    Wechselrichter anschließen Helios Systems RJ45-Stecker in beliebige RJ45-Buchse des ersten Wechsel- richters stecken Anderes Kabelende in beliebige RJ45-Buchse des Wechsel- richters 2 stecken Weitere Wechselrichter untereinander auf die gleiche Art ver- binden Am letzten Wechselrichter nach Herstellervorgaben terminieren Wechselrichter schließen, wenn kein weiterer Wechselrichter angeschlossen werden soll Klemmleistenstecker in RS485-Buchse des Solar-Log™...

  • Seite 156: Pvpowered - Zentralwechselrichter Rs485

    Wechselrichter anschließen PVPowered – Zentralwechselrichter RS485 4.72 PVPowered – Zentralwechselrichter RS485 Übersicht  Schnittstelle integriert  Anschlussort: Buchse Modbus Slave auf Schnittstellenkarte  3-polige Verkabelung  Kommunikationsadresse muss vergeben werden.  Arbeitsschritte  Wechselrichter und Solar Log™ stromlos schalten; ( ...
  • Seite 157 Wechselrichter anschließen PVPowered – Zentralwechselrichter RS485 Klemmleistenstecker RJ45 Wechselrichter Solar-Log™ Klemme  1 2 - D+ 1 – GND  3 3 – D-  4 Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Die Verkabelung erfolgt über: selbstkonfektionierte Kabelverbindung und Klemmleistenstecker ...

  • Seite 158: Pvpowered Stringwechselrichter

    Wechselrichter anschließen PVPowered Stringwechselrichter 4.73 PVPowered Stringwechselrichter Übersicht  Schnittstelle integriert  Verkabelung über Netzwerkkabel (Patchkabel) und Ethernet- Router oder -Switch  Kommunikationsadresse muss vergeben werden.  Arbeitsschritte • Kommunikationsadresse vergeben • Wechselrichter an Solar-Log™ verkabeln • Wechselrichter untereinander verkabeln Kommunikationsadresse vergeben ...
  • Seite 159 Wechselrichter anschließen Valenia Wechselrichter an Solar-Log™ verkabeln Die Verkabelung erfolgt über  selbstkonfektionierte 3-polige Kabelverbindung und Klemmleis-  tenstecker ( Seite 17) Vorgehen 1. Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2. Bei Selbstkonfektionierung der Kabelverbindung die Adern nach folgendem Schema anklemmen 3.

  • Seite 160: Chint Power (Cps Sc Und Cps Sce Bis 20K)

    Wechselrichter anschließen Chint Power (CPS SC und CPS SCE bis 20k) Adressierung der einzelnen Wechselrichter nach Hersteller- handbuch: Wechselrichter schließen, wenn kein weiterer Wechselrichter angeschlossen werden soll Klemmleistenstecker in RS485-Buchse des Solar-Log™ ste- cken 4.75 Chint Power (CPS SC und CPS SCE bis 20k) Übersicht ...
  • Seite 161 Wechselrichter anschließen Chint Power (CPS SC und CPS SCE bis 20k)  vorkonfektioniertes Datenkabel „BRJ1“ (Zubehör; nicht im Lie- ferumfang) oder  selbstkonfektionierte Kabelverbindung mit RJ45-Stecker und Klemmleistenstecker (Seite 17) Vorgehen VORSICHT Gefahr von Gerätedefekt! Der Solar-Log™ verfügt ebenfalls über eine RJ45-Buchse, die keines- falls mit der RJ45-Buchse des Wechselrichters verbunden werden darf! ...

  • Seite 162: Chint Power (Cps 20K+)

    Wechselrichter anschließen Chint Power (CPS 20k+) 3 Weitere Wechselrichter untereinander auf die gleiche Art verbinden 4 Im letzten Wechselrichter gemäß Anleitung zum Wechselrichter terminieren. 4.76 Chint Power (CPS 20k+) Übersicht  Schnittstelle integriert.  Anschlussort: RJ45-Buchse außen am Wechselrichter.  2-polige Verkabelung.

  • Seite 163: Chint Power Modbus

    Wechselrichter anschließen Chint Power Modbus 3 Wenn nur ein Wechselrichter angeschlossen werden soll, diesen gemäß Anleitung zum Wechselrichter terminieren. 4 Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken. Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung über Netzwerkkabel (Patchkabel).  Anschlussort: RJ45-Buchse außen am Wechselrichter. Vorgehen 1.
  • Seite 164 Wechselrichter anschließen Chint Power Modbus CPS SCA10KTL-DO/HE CPS SCA12KTL-DO/HE Bei der Wechselrichtererkennung ist der Wechselrichter Chint-Mod auszuwäh- Übersicht  Schnittstelle integriert  Anschlussort: RJ45 Buchse außen am Wechselrichter  2-polige Verkabelung  Kommunikationsadresse (1-247) muss vergeben werden.  Arbeitsschritte • Wechselrichter und Solar Log™...

  • Seite 165: Klne (Solartec Und Sunteams)

    Wechselrichter anschließen KLNE (Solartec und Sunteams)  Anschlussort: RJ45-Buchsen außen am Wechselrichter Vorgehen 1 RJ45-Stecker in RJ45-Buchse des Wechselrichters 1 stecken 2 Anderes Kabelende in beliebige RJ45-Buchse des Wechselrichters 2 stecken 3 Weitere Wechselrichter untereinander auf die gleiche Art verbinden 4 Klemmleistenstecker in RS485-Buchse des Solar-Log™...
  • Seite 166 Wechselrichter anschließen KLNE (Solartec und Sunteams) Vorgehen 1 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker X4 Buchse Wechselrichter Solar-Log™ Klemme  1 4 - Data+  4 2 - Data- 2 Wenn nur ein Wechselrichter angeschlossen werden soll, muss die- ser laut Herstellerhandbuch terminiert werden.

  • Seite 167: Abb

    Wechselrichter anschließen 4.79 Übersicht  Anschlussort: Klemmleiste X4 unter der Abdeckung  Kommunikationsadresse muss vergeben werden.  3-polige Verkabelung  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten;  Seite 19 • Wechselrichter an Solar-Log™ verkabeln • Wechselrichter untereinander verkabeln Wechselrichter an Solar-Log™...

  • Seite 168: Abb-Zentralwechselrichter

    Wechselrichter anschließen ABB-Zentralwechselrichter 3 Anderes Kabelende mit X4-Klemmleiste des Wechselrichters 2 ver- binden. 4 Weitere Wechselrichter untereinander auf die gleiche Art verbinden. 5 Im letzten Wechselrichter mit Schalter S1 gemäß Anleitung zum Wechselrichter terminieren. 6 Abdeckung des Wechselrichters anschrauben. 4.80 ABB-Zentralwechselrichter Übersicht ...

  • Seite 169: Riverberi (Edi Serie)

    Wechselrichter anschließen Riverberi (EDI Serie) 4.81 Riverberi (EDI Serie) Übersicht  Schnittstelle integriert  Anschlussort: Klemmleiste innen im Wechselrichter  2-polige Verkabelung  Kommunikationsadresse muss vergeben werden. Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten;  Seite 19 • Wechselrichter an Solar-Log™ verkabeln •...

  • Seite 170: Gesolar

    Wechselrichter anschließen GESOLAR 1000 Wechselrichter untereinander verkabeln (Solar-Log , Solar-Log  Anschlussort: Klemmleiste innen im Wechselrichter  2-polige Verkabelung Vorgehen  Wechselrichter öffnen gemäß Anleitung zum Wechselrichter  Weitere Wechselrichter untereinander auf die gleiche Art ver- binden  Am letzten Wechselrichter terminieren ...
  • Seite 171 Wechselrichter anschließen GESOLAR  Wechselrichter nur über die RS485/422 B-Schnittstelle des 1000 Solar-Log™ verbinden oder am Solar-Log auch über die RS485 A-Schnittstelle. Vorgehen 1 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker RJ45 Wechselrichter Solar-Log™ Klemme ...

  • Seite 172: Trannergy

    Wechselrichter anschließen Trannergy 4.83 Trannergy Übersicht  Schnittstelle nicht integriert; RS485-Schnittstellenkarte nachrüs-  4-polige Verkabelung – nur am RS485/422 B-Anschluss des Solar-Log™  Kommunikationsadresse muss nicht vergeben werden.  Multistringtechnik Die Trannergy-Wechselrichter sind je nach Modell mit 1 oder 3 MPP-Trackern ausgestattet.
  • Seite 173 Wechselrichter anschließen Trannergy 1000  Hinweis für Solar-Log Wechselrichter nur über die RS485/422 B-Schnittstelle verbinden. Vorgehen 1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2 Frei liegende Adern durch die Kabelöffnung des Wechselrichters ziehen 3 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker Klemmleiste Wechselrichter...

  • Seite 174: Zsd Gmbh - Zentralpower

    Wechselrichter anschließen ZSD GmbH - zentralpower 4.84 ZSD GmbH - zentralpower Übersicht  Schnittstelle integriert  Anschlussort: RJ45 Buchse außen am Wechselrichter  2-polige Verkabelung  Kommunikationsadresse (1-247) muss vergeben werden.  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten; ( ...

  • Seite 175: Solar Edge

    Wechselrichter anschließen Solar Edge 3 Weitere Wechselrichter untereinander auf die gleiche Art verbinden 4 Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken Kommunikationsadresse vergeben  Empfehlung: Fortlaufende Nummerierung, mit 1 beginnend  Adressbereich: 1 bis 247  Einstellung: Über Bediendisplay des Wechselrichters ...

  • Seite 176: Einstellungen Am Wechselrichter

    Wechselrichter anschließen Solar Edge 4 Wenn nur ein Wechselrichter angeschlossen werden soll, muss die- ser laut Herstellerhandbuch über Dip Schalter SW6 terminiert wer- den. 5 Abdeckung des Wechselrichters anschrauben 6 Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken Wechselrichter untereinander verkabeln 1000 (Solar-Log , Solar-Log ...

  • Seite 177: Eltek

    Wechselrichter anschließen Eltek 4.86 Eltek Übersicht  Schnittstelle integriert  Anschlussort: Klemmleiste innen im Wechselrichter  2-polige Verkabelung  Kommunikationsadresse muss vergeben werden.  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten;  Seite 19 • Wechselrichter an Solar-Log™ verkabeln •...

  • Seite 178: Gmde

    Wechselrichter anschließen GMDE  Einstellung: Über Bediendisplay des Wechselrichters  Vorgehen: Gemäß Anleitung zum Wechselrichter Weitere Konfiguration  RS485 Schnittstelle über Bediendisplay des Wechselrichters ak- tivieren Hinweis  Bitte beachten sie besonders die Hinweise des Herstellers im Installationshandbuch bezüglich Adressierungsarten, Aktivierung der Kommunikationsschnittstellen und Master-Slave Betrieb.
  • Seite 179 Wechselrichter anschließen GMDE Vorgehen 1 Die Adern nach folgendem Schema anklemmen: Klemmleistenstecker Solar-Log™ RJ45 Wechselrichter Klemme  1 (Data+) A  3 A  4 (Data-) B  6 B 2 Kabel vom Solar-Log™ zu Wechselrichter 1 durch die Kabeldurch- führung an der Geräteunterseite führen 3 Im Wechselrichter RJ45-Stecker in Buchse „RS-485 out“...

  • Seite 180: Goodwe

    Wechselrichter anschließen GoodWe 4.88 GoodWe Übersicht  Schnittstelle RS422 integriert.  8-polige Verkabelung – nur am RS485/422 B-Anschluss des Solar-Log™  Kommunikationsadresse muss nicht vergeben werden.  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten;  Seite 19 • Wechselrichter an Solar-Log™ verkabeln •...
  • Seite 181 Wechselrichter anschließen GoodWe 3 Im Wechselrichter RJ45-Stecker in Buchse „RS-485 out“ stecken 4 Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung über Netzwerkkabel (Patchkabel).  Anschlussort: RJ45-Buchse außen am Wechselrichter. Vorgehen 1 RJ45-Stecker in Wechselrichter 1 in die RJ45-Buchse stecken. 2 Anderes Kabelende in die andere RJ45-Buchse des Wechselrichters 2 stecken.

  • Seite 182: Cyberpower

    Wechselrichter anschließen CyberPower 4.89 CyberPower Übersicht  Schnittstelle RS485 integriert.  8-polige Verkabelung an RS485-Anschluss des Solar-Log™  Kommunikationsadresse (1-247) muss vergeben werden.  Arbeitsschritte • Wechselrichter und Solar Log™ stromlos schalten;  Seite 19 • Wechselrichter an Solar-Log™ verkabeln •...

  • Seite 183: Yaskawa

    Wechselrichter anschließen Yaskawa Wechselrichter untereinander verkabeln (Solar-Log 1000 Solar-Log  Verkabelung über Netzwerkkabel (Patchkabel).  Anschlussort: RJ45-Buchse außen am Wechselrichter. Vorgehen 1 RJ45-Stecker in Wechselrichter 1 in die RJ45-Buchse stecken. 2 Anderes Kabelende in die andere RJ45-Buchse des Wechselrichters 2 stecken. 3 Weitere Wechselrichter untereinander auf die gleiche Art verbinden.
  • Seite 184 Wechselrichter anschließen Yaskawa Vorgehen 1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter 2 Frei liegende Adern durch die Kabelöffnung des Wechselrichters ziehen 3 Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Hinweis  Bitte beachten sie die Anschlussbezeichnung (z.B. 2-6) bedeutet Klemmleiste Reihe 2 Anschluss 6.

  • Seite 185: Gtec

    Wechselrichter anschließen GTec 4.91 GTec Übersicht  Schnittstelle nicht integriert; RS485-Schnittstelle nachrüsten  Multistringtechnik  4-polige Verkabelung  Kommunikationsadresse muss nicht vergeben werden. Hinweis Die Reihenfolge, in der die Wechselrichter nach der Erkennung im Solar-Log™ angezeigt werden ist zufällig. Es wird dringend emp- ...

  • Seite 186: Huawei

    Wechselrichter anschließen Huawei  Frei liegende Adern durch die Kabelöffnung des Wechselrichters zie-  Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker Solar-Log™ RJ45 Wechselrichter Klemme  1  Rx+  3  GND  4 ...
  • Seite 187 Wechselrichter anschließen Huawei  2-polige Verkabelung  Kommunikationsadresse muss vergeben werden.  Arbeitsschritte  Wechselrichter und Solar Log™ stromlos schalten;  Seite 19  Wechselrichter an Solar-Log™ verkabeln  Wechselrichter untereinander verkabeln Wechselrichter an Solar-Log™ verkabeln Die Verkabelung erfolgt über ...

  • Seite 188: Solectria

    Wechselrichter anschließen Solectria Vorgehen  Wechselrichter öffnen gemäß Anleitung zum Wechselrichter  RJ45-Stecker in beliebige RJ45-Buchse des ersten Wechsel- richters stecken  Bei Selbstkonfektionierung der Kabelverbindung die Adern nach oben genanntem Schema anklemmen  Weitere Wechselrichter mit Netzwerkkabel verbinden  Am letzten Wechselrichter nach Herstellervorgaben terminie- ...
  • Seite 189 Wechselrichter anschließen Solectria Vorgehen  Bei Selbstkonfektionierung der Kabelverbindung die Adern nach fol- gendem Schema anklemmen: Klemmleistenstecker Klemmleiste im Wechselrichter Solar-Log™ Klemme  1 (Data+) RS 485 A  3 (Masse) RS 485 G  4 (Data-) RS 485 B ...

  • Seite 190: Zubehör Anschließen

    Zubehör anschließen Analog-Modem-Paket (Solar-Log1000) 5 Zubehör anschließen 1000 Analog-Modem-Paket (Solar-Log Das Analog-Modem gibt es in zwei Ausführungen:  Analog-Modem Home  Analog-Modem Industrie Voraussetzung für den Betrieb des Modems ist ein analoger Telefonan- schluss. Dieser ist in aller Regel auch bei ISDN-Technik über die Tele- fonanlage oder am Router vorhanden.

  • Seite 191: Mobilfunk-Paket (Solar-Log )

    Zubehör anschließen Mobilfunk-Paket (Solar-Log1000) 1000 Mobilfunk-Paket (Solar-Log 1000 Das Mobilfunk-Paket verbindet den Solar-Log über das Mobilfunk- netz mit dem Internet. Zusätzlich zu dem Mobilfunk-Paket wird eine SIM-Karte des gewünsch- ten Mobilfunkbetreibers benötigt (nicht im Lieferumfang enthalten). Anschluss SIM-Karte in das Modem einsetzen: 1 Die Abdeckung an der Oberseite des Modems in Pfeilrichtung schieben 2 Die SIM Karte in die darunter liegende Aufnahme einsetzen...

  • Seite 192: Sensor Box

    Zubehör anschließen Sensor Box Sensor Box 1000 An den Solar-Log lassen sich bis zu 9 MT-Sensor Boxen anschlie- ßen. 1000 Der Solar-Log kann über die MT-Sensor Box (optionales Zubehör) Umweltdaten erfassen und speichern. Die Umweltdaten umfassen:  Einstrahlsensor  Modultemperatur ...

  • Seite 193: Montage Sensor

    Zubehör anschließen Sensor Box Montage Sensor Die Sensor Box muss parallel, d.h. mit der gleichen Ausrichtung und Neigung zu den Modulen mit Hilfe der Befestigungsschrauben an einer Schiene der Unterkonstruktion befestigt werden. Für die Montage sollte ein Ort gewählt werden, an dem möglichst keine Verschattung auftritt. Die aufwendige Montage eines Zelltemperaturfühlers entfällt, da dieser im Einstrahlsensor integriert ist.

  • Seite 194: Sensor Basic

    Zubehör anschließen Sensor basic Klemmleistenstecker Sensor Box Solar-LogTM 1 (Data+) Data+ A (Braun) 2 (+12 V) +12 V (Rot) 3 (GND) GND (Schwarz) 4 (Data-) Data B (Gelb) Inbetriebnahme am Solar-Log Mit dem Einschalten des Solar-Log wird automatisch auch die Sensor Box mit Strom versorgt.

  • Seite 195: Verkabelung Der Datenleitung Zum Solar-Logtm

    Anschließend muss der Sensor basic auf die gewünschte RS485-Schnittstelle konfiguriert werden: 1 Über das Display den Dialog Konfig / Start /Anfangskonfiguration bzw. am Solar-Log200 die Weboberfläche aufrufen. 2 Bei der Wechselrichterauswahl „M&T Sensor“ anhaken. 3 Wechselrichtererkennung durchfuhren der Sensor basic wird wie ein Wechselrichter in das System eingebunden.

  • Seite 196: Rundsteuerempfänger ( Nur Solar-Log ™ Pm+)

    Zubehör anschließen Rundsteuerempfänger ( nur Solar-Log™ PM+) ™ Rundsteuerempfänger ( nur Solar-Log PM+) ™ Der Solar-Log PM+ enthält eine zusätzliche 6-polige Schnittstelle, an der sich bis zu zwei Rundsteuerempfänger bzw. Fernwirkanlagen mit je 4 Signalen anschließen lassen. Verkabelung Der Anschluss der Relaiskontakte der Rundsteuerempfänger an den Solar-Log erfolgt über die 6-polige PM+ Schnittstelle an der Oberseite des Solar-Log...
  • Seite 197 Zubehör anschließen Rundsteuerempfänger ( nur Solar-Log™ PM+) Die weitere Konfiguration des Einspeisemanagements wird über die 1000 Web-Oberfläche des Solar-Log PM+ im Dialog Konfiguration/Erweitert/Einspeisemanagement vorgenommen  Seite 259). 1000/500/200 Solar-Log Installation 197 von 377...

  • Seite 198: Sonstige Anschlüsse

    Sonstige Anschlüsse Großdisplay (Solar-Log500, Solar-Log1000) 6 Sonstige Anschlüsse 1000 Großdisplay (Solar-Log , Solar-Log Großdisplays können über zwei Schnittstellen an den Solar-Log™ angeschlossen werden:  Anschluss über RS485-Ausgang  S0-Impuls-Ausgang Es sollte der Anschluss über RS485 bevorzugt werden. Die Leitungs- längen können bis zu 500 m lang sein und die darzustellenden Daten können über den Solar-Log™...

  • Seite 199: Anschluss Über S0-Ausgang

    Sonstige Anschlüsse Relais (nur Solar-Log1000) Anschluss über S0-Ausgang Bei Verwendung des S0-Ausgangs kann nur die aktuelle Einspeiseleis- tung als Impulsfolge weitergegeben werden. Das Display muss die Leistung und den Gesamtertrag selbstständig errechnen. Verkabelung kontaktgesteuerter S0-Ausgang (Beispiel: RiCo- Electronic) Die Verkabelung erfolgt über ein 2-poliges geschirmtes Kabel, (2 x 0,6 mm², maximale Kabellänge und Anschluss der Leitungs-Abschirmung entnehmen Sie bitte dem Handbuch des Displayherstellers) und ...

  • Seite 200: Externer Stromzähler

    Sonstige Anschlüsse Externer Stromzähler  Ein 230 V Verbraucher muss über ein weiteres Lastrelais ge- schaltet werden. Verkabelung  Die Verkabelung erfolgt über mitgelieferten 3-poligen An-  schlussstecker; Seite 17.  Gewöhnlich werden PIN1 und PIN2 verwendet, um das Lastre- lais zu schalten: –...

  • Seite 201: Verkabelung S0 Zähler

    Sonstige Anschlüsse Externer Stromzähler Verkabelung S0 Zähler Der S0-Anschluss des externen Stromzählers wird wie folgt an den 6- poligen S0-In/Out-Stecker angeschlossen: Solar-Log™ Stromzähler Klemme  1  S0+  2  S0-   3 gebrückt   4 Verkabelung Zähler Inepro 75D über S0 Solar-Log™...
  • Seite 202 Sonstige Anschlüsse Externer Stromzähler Verkabelung Inepro RS485 Zähler Der RS485 Ausgang der Zähler kann an die RS485A oder RS485/422B Schnittstelle des Solar-Log™ angeschlossen werden. Hinweis  Es kann nur ein Inepro RS 485 Zähler pro Solar-Log™ Schnittstel- le verwendet werden. Hinweis ...

  • Seite 203: Anschluss Alarmkontakt (Solar-Log 1000 )

    Sonstige Anschlüsse Anschluss Alarmkontakt (Solar-Log1000) Klemmleisten- Klemmleiste Klemmleiste Klemmleiste stecker Inepro 75D Inepro 1250D Utility Meter Solar-Log™ Klemme Klemme Klemme Klemme 22 - B 23 - A 2 Klemmleistenstecker in RS485A oder RS485/422B-Buchse des Solar-Log™ stecken 3 Wechselrichtererkennung durchfuhren der Energiezähler wird wie ein Wechselrichter in das System eingebunden.
  • Seite 204 Sonstige Anschlüsse Anschluss Alarmkontakt (Solar-Log1000) Diese Funktion kann zur Diebstahlsicherung von Modulen oder Wech- selrichtern verwendet werden. Auch eine Zugangskontrolle per Türkon- takt oder die Überwachung von Trennschaltern ist hiermit möglich. Eine Alarmmeldung kann versendet werden über  Relais,  E-Mail oder ...

  • Seite 205: Inbetriebnahme

    Inbetriebnahme Solar-Log™ mit dem Netzwerk/PC verbinden 7 Inbetriebnahme  Vergewissern Sie sich vor der Inbetriebnahme, dass das Ste- ckernetzteil keine Beschädigungen aufweist. Im Zweifelsfall set- zen Sie sich mit der Adresse in Verbindung, die auf der Um- schlagrückseite dieser Anleitung angegeben ist. ...
  • Seite 206 Inbetriebnahme Solar-Log™ mit dem Netzwerk/PC verbinden Hinweise zum Anschluss über PowerLine-Paket Bei Einsatz des Solar-Log™ PowerLine-Pakets kann der Solar-Log™ über das beiliegende Netzwerkkabel mit dem PowerLine-Adapter ver- bunden werden. Anschließend wird der PC, Switch oder Internet-Router über den zwei- ten PowerLine-Adapter verbunden. Die beiden Stromstecker verbinden sich automatisch untereinander und dienen dann als „Netzwerkkabel über Stromnetz“.

  • Seite 207: Erstinbetriebnahme Solar-Log200

    Inbetriebnahme Erstinbetriebnahme Solar-Log200 Erstinbetriebnahme Solar-Log Die gesamte Konfiguration des Solar-Log wird über einen ange- schlossenen PC oder ein angeschlossenes Notebook durchgeführt. Voraussetzungen  Alle Kabel und ggf. alles Zubehör sind an den Solar-Log geschlossen.  Der Solar-Log ist an einen Internet-Router angeschlossen.
  • Seite 208 Inbetriebnahme Erstinbetriebnahme Solar-Log200 3 In der oberen Navigationsleiste auf Konfiguration klicken  Das Fenster „Anfangskonfiguration“ wird angezeigt. Der Dialog gliedert sich in die Abschnitte zur  Korrektur von Datum/Uhrzeit  Konfigurierung von SMA-Bluetooth (nur bei Solar-Log  Wechselrichterauswahl RS-485/422-B. 1000/500/200...
  • Seite 209 Inbetriebnahme Erstinbetriebnahme Solar-Log200 Abschnitt „ Datum und Uhrzeit“ Über die Anfangskonfiguration müssen Datum und Uhrzeit kontrolliert und ggf. neu eingestellt werden. Der Solar-Log ist werksseitig vor- eingestellt, durch längere Lagerung ohne Stromanschluss kann diese Einstellung jedoch verloren gehen. Zur Korrektur der angezeigten Zeiteinstellung (Datum/Uhrzeit):...

  • Seite 210: Erstinbetriebnahme Solar-Log500

    Inbetriebnahme Erstinbetriebnahme Solar-Log500 Erstinbetriebnahme Solar-Log Die Erstinbetriebnahme des Solar-Log erfolgt über das Gerätedisplay und die Folientastatur. Einzelheiten hierzu und zu weiteren Konfigurationspunkten finden Sie in Kapitel 9 „Solar-Log  Konfigurieren am Gerät“, Seite 296. Voraussetzungen  Alle Kabel und ggf. alles Zubehör sind an den Solar-Log geschlossen.

  • Seite 211: Erstinbetriebnahme Solar-Log1000

    Inbetriebnahme Erstinbetriebnahme Solar-Log1000 Anfangskonfiguration durchführen Die weiteren Konfigurationsschritte für die Erstinbetriebnahme können über PC/Notebook durchgeführt werden; sie umfassen:   Wechselrichterdaten konfigurieren ( Seite 236)   Wechselrichterreihenfolge festlegen ( Seite 229)   Ggf. Netzwerkeinstellungen festlegen ( Seite 218) ...

  • Seite 212: Anzeigen Der Leds Bei Easy Installation

    Inbetriebnahme Anzeigen der LEDs bei Easy Installation  Manuell installieren antippen „Easy Installation“ ist auch zu einem späteren Zeitpunkt durchführbar:  Im Gerätemenü Konfig./Start/Easy Installation wählen Klassische Erstinbetriebnahme Bei der „klassischen“ Erstinbetriebnahme werden folgende Konfigurati- onspunkte durchlaufen:   Sprachauswahl ( Seite 357) ...

  • Seite 213: Easy Installation Nachträglich Starten

    Inbetriebnahme Easy Installation nachträglich starten Die LED E leuchtet im störungsfreien Normalbetrieb nicht.  Leuchtet oder blinkt sie, weist dies auf eine Betriebsstörung hin ( Seite 359). Easy Installation nachträglich starten Wenn die Easy Installation Funktion bei der Erstinbetriebnahme nicht genutzt wurde oder einer der Installationsschritte nicht erfolgreich durchgeführt wer- den konnte haben sie unter Konfiguration/Erweitert/Internet die Möglichkeit den Prozess erneut zu starten.

  • Seite 214: Statusanzeigen, Leds

    Inbetriebnahme Statusanzeigen, LEDs Statusanzeigen, LEDs Nach der Erstinbetriebnahme lassen sich die Betriebszustände des So- lar-Log™ und der Wechselrichter an der Statuszeige kontrollieren. Auf der Gerätefront befinden sich im linken unteren Bereich vier LEDs, die den Betriebszustand des Geräts anzeigen. Abbildung 28: Statusanzeigen – LEDs Anzeigen der LEDs Je nach Betriebszustand können LED 1, LED 2, und LED E schnell o- der langsam blinken, durchgehend leuchten oder aus sein.

  • Seite 215: Konfigurieren Am Pc

    Konfigurieren am PC Konfiguration starten 8 Konfigurieren am PC Der Solar-Log™ verfügt über einen integrierten Webserver, der die ge- samte Software zur Bedienung und Konfigurierung beinhaltet; am PC muss keine zusätzliche Software installiert werden. Es ist ein gängiger Webbrowser notwendig, an dem die Verwendung von JavaScript möglich und aktiviert ist.
  • Seite 216 Konfigurieren am PC Konfiguration starten ration beschrieben. Die Informationen zu den übrigen Menüpunk- ten befinden sich im Benutzerhandbuch. 1000/500/200 216 von 377 Solar-Log Installation...

  • Seite 217: Navigationsübersicht Menü „Konfiguration

    Konfigurieren am PC Navigationsübersicht Menü „Konfiguration“ Navigationsübersicht Menü „Konfiguration“ Start (nur Konfiguration Solar- Anfangskonfiguration Basis WLAN (nur Solar-Log™ WiFi) Anlagengruppen (nur So- 1000 lar-Log WR-Reihenfolge (nur Solar- 1000, 500 WR-Tausch (nur Solar- 1000, 500 Wechselrichter (nur Solar- 1000, 500 Prognose Grafik Erweitert Internet...

  • Seite 218: Netzwerkeinstellungen Festlegen (Basis/Lan)

    Konfigurieren am PC Netzwerkeinstellungen festlegen (Basis/Lan) Netzwerkeinstellungen festlegen (Basis/Lan) Die Netzwerkeinstellung wird bei der Erstinbetriebnahme korrekt einge- stellt und wird später nur noch geändert, wenn der Netzwerkzugang z.B. zu einem späteren Zeitpunkt anders geregelt werden soll. 1000 Hinweis Solar-Log  Die Konfiguration der Netzwerkeinstellungen über den Webbrowser ist identisch zu der Bedienung direkt am Display ...
  • Seite 219 Konfigurieren am PC Netzwerkeinstellungen festlegen (Basis/Lan) Der Dialog gliedert sich in die Abschnitte  Netzwerkeinstellungen  Internetzugang  Netzwerk-Router Nur verfügbar, wenn unter dem Abschnitt „Internetzugang“ die Option „Netzwerk-Router“ aktiviert ist. 1000  Analog-Modem (Solar-Log Analog-Modem-Paket) 200/1000  GPRS-Modem (Solar-Log GPRS / Mobilfunk-Paket) Abschnitt „Netzwerkeinstellungen“...
  • Seite 220 Konfigurieren am PC Netzwerkeinstellungen festlegen (Basis/Lan)  Das Speichern der Einstellungen startet den Solar-Log neu. Nach dem Neustart wird die neue IP-Adresse entsprechend dargestellt und die Netzwerkeinstellungen sind aktiv. 1000 Abschnitt „Analog-Modem“ (Solar-Log Analog-Modem-Paket) Falls der Internetzugang über Analog-Modem ausgewählt wurde, müs- sen hier die Zugangsdaten des Telefonanbieters eingetragen werden.
  • Seite 221 Konfigurieren am PC Netzwerkeinstellungen festlegen (Basis/Lan) Das Passwort ist „solarlog“, es sollte geändert werden. 1 Falls der voreingestellte Internet-By-Call-Zugang geändert werden soll: Die oben beschriebenen Daten eintragen 2 Auf Speichern klicken 200/1000 Abschnitt „GPRS-Modem“ (nur für Solar-Log GPRS) Werksseitig sind für die deutschen Netze bereits alle Daten voreinge- stellt, es muss lediglich das entsprechende Netz ausgewählt werden.
  • Seite 222 Konfigurieren am PC Netzwerkeinstellungen festlegen (Basis/Lan) 4 Haken bei Verbindungsdauer/Ständig Online bleiben setzen, wenn ein ständiger Datenversand gewünscht ist. Ist diese Option aktiviert, bleibt das Modem durchgehend einge- schaltet und ist auf Empfang bzw. Senden. Diese Einstellung emp- fiehlt sich für Flatrate-Tarife. Verwenden Sie Ständig Online blei- nur wenn sie einen entsprechenden Mobilfunktarif benutzen.

  • Seite 223: Solar-Log™ Wifi: Wlan Konfigurieren (Basis/Wlan)

    Konfigurieren am PC Solar-Log™ WiFi: WLAN konfigurieren (Basis/WLAN) Solar-Log™ WiFi: WLAN konfigurieren (Basis/WLAN) Hinweis Wenn der Solar-Log™ WiFi noch nicht über das Gerätedisplay  konfiguriert wurde, muss er sich bei der erstmaligen WLAN- Anmeldung im Netz per Netzwerkkabel beim Router bekannt machen.
  • Seite 224 Konfigurieren am PC Solar-Log™ WiFi: WLAN konfigurieren (Basis/WLAN) Abschnitt „WLAN“  Aktiviert/Deaktiviert Mit diesen Optionsfeldern lässt sich der WLAN-Zugriff ein- und aus- schalten.  Status Der Balken zeigt den Verbindungsstatus und die Empfangsqualität Abschnitt „Netzwerkauswahl“  Nach Drahtlosnetzwerken suchen Über diese Schaltfläche wird die Drahtlosnetzwerksuche angesto- ßen.
  • Seite 225 Konfigurieren am PC Solar-Log™ WiFi: WLAN konfigurieren (Basis/WLAN) In manchen Netzwerken ist der DNS-Server eine separate Ad- resse zur Auflösung von Internet-Adressen (nicht wie das Gate- way). In diesem Fall hier IP-Adresse des DNS-Servers eintragen. 1 Alle relevanten Daten eintragen (siehe voranstehende Auflistung) 2 Auf Speichern klicken...

  • Seite 226: Solar-Log 1000 : Anlagengruppen Definieren (Basis/Anlagengruppen)

    Konfigurieren am PC Solar-Log1000: Anlagengruppen definieren (Basis/Anlagengruppen) 1000 Solar-Log : Anlagengruppen definieren (Basis/Anlagengruppen) 1000 Da der Solar-Log bis zu 100 Wechselrichter zugleich verwalten kann, ist es sinnvoll, sie in Gruppen zusammenzufassen. Diese Anlagengrup- pen bleiben zur besseren Übersicht in allen Auswahldialogen erhalten. Jede Anlagengruppe kann zudem auf einem eigenen Großdisplay aus- gegeben werden.
  • Seite 227 Konfigurieren am PC Solar-Log1000: Anlagengruppen definieren (Basis/Anlagengruppen) Der Dialog gliedert sich in die Abschnitte  Anlagengruppen  Gruppendefinition Nur verfügbar, wenn die Option „Die WR werden in Anlagen- gruppen aufgeteilt“ aktiviert ist. Abschnitt „Anlagengruppen“ 1 Haken bei Die WR werden in Anlagengruppen aufgeteilt setzen.
  • Seite 228 Konfigurieren am PC Solar-Log1000: Anlagengruppen definieren (Basis/Anlagengruppen) 3 Gewünschten Wechselrichter in der Liste anklicken  Der Wechselrichter wird in die Maske übernommen. Mit Klick auf Entfernen können einzelne Wechselrichter aus einer Gruppendefinition entfernt werden. 4 Für jeden Wechselrichter unter Bezeichnung einen eindeutigen Namen für seine Anlagengruppe zuordnen 5 Für jeden Wechselrichter unter...

  • Seite 229: Solar-Log1000, 500: Wechselrichterreihenfolge Festlegen (Basis/Wr-Reihenfolge)

    Konfigurieren am PC Solar-Log1000, 500: Wechselrichterreihenfolge festlegen (Basis/WR-Reihenfolge) 1000, 500 Solar-Log : Wechselrichterreihenfolge festlegen (Basis/WR-Reihenfolge) Die Reihenfolge der Wechselrichter wird während der Wechselrichter- Erkennung festgelegt und ist normalerweise nach Seriennummer oder nach Kommunikationsadresse sortiert. Die Wechselrichterreihenfolge kann nur innerhalb einer Datenschnitt- stelle umsortiert werden.
  • Seite 230 Konfigurieren am PC Solar-Log1000, 500: Wechselrichterreihenfolge festlegen (Basis/WR-Reihenfolge) 2 Gewünschten Wechselrichter in der Liste anklicken  Der Wechselrichter wird in die Maske übernommen.  Abschnitt mit Optionen zur Datenorganisierung Die Änderung der Reihenfolge betrifft auch die Daten innerhalb des Solar-Log™. Es gibt 3 Möglichkeiten, die Daten entsprechend um- zuorganisieren: –...

  • Seite 231: Alle Daten Löschen (Empfohlen Bei Ersteinrichtung)

    Konfigurieren am PC Solar-Log1000, 500: Wechselrichterreihenfolge festlegen (Basis/WR-Reihenfolge) – Alle Daten löschen (Empfohlen bei Ersteinrichtung) Hinweis: Wird die Anlage neu eingerichtet, sollte auf jeden Fall dieser Punkt ausgewählt werden. Dadurch werden die (wenigen) Testdaten gelöscht und der Solar-Log™ kann anschließend mit einer sauberen Datenbank die Aufzeichnung beginnen.

  • Seite 232: Solar-Log 1000, 500 : Nacherkennung Bei Wechselrichtertausch (Basis/Wr-Tausch)

    Konfigurieren am PC Solar-Log1000, 500: Nacherkennung bei Wechselrichtertausch (Basis/WR-Tausch) 1000, 500 Solar-Log : Nacherkennung bei Wechselrichtertausch (Basis/WR-Tausch) Bei Anlagen mit vielen Wechselrichtern kommt es immer wieder zu Service-Fällen, bei denen Wechselrichter ausgetauscht werden. Das hat evtl. Auswirkungen auf den Solar-Log, der u.U. von dem Tausch benachrichtigt werden muss.
  • Seite 233 Konfigurieren am PC Solar-Log1000, 500: Nacherkennung bei Wechselrichtertausch (Basis/WR-Tausch) Zum Starten der WR-Erkennung: 1 Auf die Schaltfläche Wechselrichter Nacherkennung starten kli- cken. Der Solar-Log™ beginnt mit der Suche nach den aktuellen Wechselrichtern. Die Suche kann einige Zeit dauern, in dieser Zeit erscheint obige Anzeige.

  • Seite 234: Wechselrichter-Tausch Bei Sma

    Konfigurieren am PC Wechselrichter-Tausch bei SMA Wechselrichter-Tausch bei SMA Vorbereitung  Wechselrichter- und Komponententausch, sowie die Installation einer Wechselrichter-Firmware immer gemäß Anleitung des Wechselrichters durchführen.  Bei Arbeiten am Wechselrichter, den Wechselrichter AC- und DC-seitig trennen, einschließlich des Ziehens der PV-Strings. ...
  • Seite 235 Konfigurieren am PC Wechselrichter-Tausch bei SMA  Solar-Log™ auf ordnungsgemäße Funktion hin prüfen (in der Visualisie- rung angezeigte AC- und String-Leistungen prüfen).  Sollte nach Einspielen der Sicherungen die Funktionalität wieder beein- trächtigt sein, dann Werksreset und Wechselrichter-Erkennung erneut durchführen und den SDS-Support kontaktieren. Hintergrundinformation Die Bezeichnung der SMA Kanalliste wird bei den Wechselrichtern als Gerä- tebezeichnung angezeigt, z.B.

  • Seite 236: Solar-Log 1000, 500, 200 : Wechselrichterdaten Konfigurieren (Basis/Wechselrichter)

    Konfigurieren am PC Solar-Log1000, 500, 200: Wechselrichterdaten konfigurieren (Basis/Wechselrichter) 1000, 500, 200 Solar-Log : Wechselrichterdaten konfigurieren (Basis/Wechselrichter) Im Dialog „Wechselrichterdaten konfigurieren“ werden alle relevanten Daten zum Wechselrichter abgelegt. Außerdem kann die Überwachung und Meldung eines Wechselrichter-Ausfalls definiert werden. Dialog aufrufen ...
  • Seite 237 Konfigurieren am PC Solar-Log1000, 500, 200: Wechselrichterdaten konfigurieren (Basis/Wechselrichter) Der Dialog gliedert sich in die Abschnitte  Wechselrichter  Stromzähler am S0-Eingang  Überwachung 500/1000 nur verfügbar, wenn „Stromzähler am S0- Am Solar-Log Eingang“ als „Wechselrichter-Modus“ aktiviert ist.  Grafik-Skalierung Abschnitt „Wechselrichter“...
  • Seite 238 Konfigurieren am PC Solar-Log1000, 500, 200: Wechselrichterdaten konfigurieren (Basis/Wechselrichter) Maximale AC Leistung Zur Berechnung der 70% Abregelung bzw. der Festabregelung mit x% wird diese Angabe benötigt. Bitte geben Sie hier die ma- ximale AC Leistung laut Wechselrichterdatenblatt ein. Hinweis Änderungen der Maximalen AC Leistung der Wechselrichter unter Konfiguration/Basis/Wechselrichter kann gesperrt sein ...
  • Seite 239 Konfigurieren am PC Solar-Log1000, 500, 200: Wechselrichterdaten konfigurieren (Basis/Wechselrichter) Modulfeld Jeder angeschlossene String wird einem Modulfeld zugeordnet. Mo- dulfelder werden unterteilt nach gleichem Solarmodultyp, Modulnei- gung und Modulausrichtung. Sind innerhalb einer Anlage alle Modu- le vom selben Typ und haben die gleiche Ausrichtung, dann wird nur ein einzelnes Modulfeld, z.B.

  • Seite 240: Modus Verbrauchszähler

    Konfigurieren am PC Solar-Log1000, 500, 200: Wechselrichterdaten konfigurieren (Basis/Wechselrichter) 1000 Der externe Stromzähler kann in 5 Modi im Solar-Log konfiguriert und verwendet werden, als Stromzähler für: • Wechselrichter • Gesamtanlage • Verbrauchszähler • Utility Meter (U) und Utility Meter (U+I) ...
  • Seite 241 Konfigurieren am PC Solar-Log1000, 500, 200: Wechselrichterdaten konfigurieren (Basis/Wechselrichter) Aktiviert/Deaktiviert Die Überwachung kann für einen gewünschten Zeitraum aktiviert oder deaktiviert werden. Meldung als Email /SMS Fehlfunktionen können per E-Mail und SMS gemeldet werden. Überwacht und erkannt werden: – Ausfall eines Wechselrichters –...
  • Seite 242 Konfigurieren am PC Solar-Log1000, 500, 200: Wechselrichterdaten konfigurieren (Basis/Wechselrichter) – Der Mindestprozentwert, ab der die Leistungsüberwachung beginnt, sollte möglichst hoch gewählt sein, z.B. 30%. Bei einer Generator- leistung von 4500 Wp fängt die Leistungsüberwachung erst bei 1350 Watt an. Teilverschattete Module verschlechtern die Leistung der unverschatteten Module soweit, dass man selten oder nie die erfor- derlichen 1350 Watt erreicht.
  • Seite 243 Konfigurieren am PC Solar-Log1000, 500, 200: Wechselrichterdaten konfigurieren (Basis/Wechselrichter) Hinweis  Die Skalierung der X-Achse (Tageszeiten in Stunden) wird  eingestellt unter Basis/Grafik Seite 244).  Gewünschte Skalierung eintragen  Speichern klicken 1000/500/200 Solar-Log Installation 243 von 377...

  • Seite 244: Prognosedaten Der Solaranlage Definieren (Basis/Prognose)

    Konfigurieren am PC Prognosedaten der Solaranlage definieren (Basis/Prognose) 8.10 Prognosedaten der Solaranlage definieren (Basis/Prognose) Über die Einstellung von Prognosewerten für die Ertragsdaten lässt sich in der Visualisierung kontrollieren, ob die Anlage den gewünschten Jahresertrag erreichen wird oder nicht. Dazu wird jedem Monat ein prozentualer Anteil zugewiesen, der sich aus den deutschen Ertragsstatistiken der letzten Jahre zusammensetzt.
  • Seite 245 Konfigurieren am PC Prognosedaten der Solaranlage definieren (Basis/Prognose) Abschnitt „Anlagedaten“ Zum Einstellen der Anlagedaten: 1 Die Anlagengröße wird automatisch aus der Summe der Genera- torleistung der Wechselrichter ermittelt und in Watt angezeigt Peak 2 Unter Einspeisevergütung die geltende Einspeisevergütung eintra- Mit diesem Faktor wird der Ertrag in Euro in der Visualisierung be- rechnet.

  • Seite 246: Datenvisualisierung Konfigurieren (Basis/Grafik)

    Konfigurieren am PC Datenvisualisierung konfigurieren (Basis/Grafik) 8.11 Datenvisualisierung konfigurieren (Basis/Grafik) Im Dialog „Datenvisualisierung konfigurieren“ lässt sich die Tagesdauer für die Visualisierung in der Tagesgrafik einstellen. In der Regel braucht die Voreinstellung nicht verändert zu werden. Die Kurve für die Anzeige der Ertragsdaten ist in eine X-Achse und Y- Achse eingeteilt: Auf der X-Achse wird der Tagesablauf in vollen Stun- den angezeigt, auf der Y-Achse der Messwert in W.
  • Seite 247 Konfigurieren am PC Datenvisualisierung konfigurieren (Basis/Grafik) Abschnitt „Visualisierung/X-Skalierung“ Zum Einstellen der anzuzeigenden Tagesdauer: 1 Unter X-Skalierung Tagesbeginn je Monat die gewünschte Uhrzeit in voller Stunde eintragen – Minutenangaben werden ignoriert 2 Unter X-Skalierung Tagesende je Monat die gewünschte Uhrzeit in voller Stunde eintragen –...

  • Seite 248: Anlageninformationen Für Homepage Und Banner (Erweitert/Internet)

    Konfigurieren am PC Anlageninformationen für Homepage und Banner (Erweitert/Internet) 8.12 Anlageninformationen für Homepage und Banner (Erweitert/Internet) Damit der Solar-Log™ Daten ins Internet bzw. an die Homepage sen- den kann, muss er an einen Internet-Router angeschlossen und die Netzwerkkonfiguration abgeschlossen sein. Dialog aufrufen ...
  • Seite 249 Konfigurieren am PC Anlageninformationen für Homepage und Banner (Erweitert/Internet) „Self Made“ und „Classic-1st Edition ('solarlog-home')“ 2 Die Musterbeispiele entsprechend der eigenen Daten ändern 3 Auf Speichern klicken 1000/500/200 Solar-Log Installation 249 von 377...

  • Seite 250: Automatischen Datenexport Konfigurieren (Erweitert/Web-Export)

    Konfigurieren am PC Automatischen Datenexport konfigurieren (Erweitert/WEB-Export) 8.13 Automatischen Datenexport konfigurieren (Erweitert/WEB-Export) Der automatische Datenexport dient dazu, die Ertragsdaten regelmäßig auf eine Homepage zu transferieren, um die Anlage mit Online-Daten im Internet zu präsentieren. Zur Einrichtung und Bereitstellung einer Homepage siehe auch das Ka- pitel „Homepage“, ...
  • Seite 251 Konfigurieren am PC Automatischen Datenexport konfigurieren (Erweitert/WEB-Export) Der Dialog gliedert sich in die Abschnitte  Zyklischer Datenexport  Manueller Datenexport (optional CSV-Format) Abschnitt „Zyklischer Datenexport“ 1 Unter FTP Server wird i.d.R. der Name der Homepage eingegeben. Benutzername Passwort sind die Zugangsdaten zur Homepa- 3 Ein Verzeichnis muss nur dann angegeben werden, wenn die So-...

  • Seite 252: E-Mail-Benachrichtigung Konfigurieren (Erweitert/Email)

    Konfigurieren am PC E-Mail-Benachrichtigung konfigurieren (Erweitert/Email) Abschnitt „Manueller Datenexport“ Die aktuellen Tageswerte können manuell (im CSV-Format) auf die Festplatte exportiert werden. Daten im CSV-Format werden morgens und abends (bei Wechsel Online/Offline) exportiert. Zusätzlich werden die 5-Minuten-Daten immer mit Tagesdatum abgelegt, so dass ein um- fangreiches Archiv gebildet wird.
  • Seite 253 Konfigurieren am PC E-Mail-Benachrichtigung konfigurieren (Erweitert/Email) tensysteme GmbH zur Verfügung gestellte Mailadresse verwen- den. Diese wird im Rahmen des Portal-Anmeldeprozess per Mail versendet. Weiterhin haben Sie die Möglichkeit eine eigene Adresse zu hin- terlegen. Dialog aufrufen In der linken Navigationsleiste Erweitert/Email wählen ...

  • Seite 254: Verwendung Einer Eigenen Email-Adresse

    Konfigurieren am PC E-Mail-Benachrichtigung konfigurieren (Erweitert/Email) Verwendung einer eigenen Email-Adresse: Falls eine eigene Email-Adresse und ein eigener E-Mail-Server benutzt wird, sind Email-Adresse Von Email-Adresse Nach identisch und jeweils die eigene E-Mail-Adresse. SMTP Server, Benutzer- name Passwort müssen mit den des jeweiligen Anbieters und Postfach ausgefüllt werden.
  • Seite 255 Konfigurieren am PC E-Mail-Benachrichtigung konfigurieren (Erweitert/Email) dieser Zeit der Server stark belastet ist und es zu Verzögerungen kommen kann. Es wird eine Versandzeit zwischen 20:00Uhr und 23:30Uhr emp- fohlen. 1000/500/200 Solar-Log Installation 255 von 377...

  • Seite 256: Sms-Benachrichtigung Konfigurieren (Erweitert/Sms)

    Konfigurieren am PC SMS-Benachrichtigung konfigurieren (Erweitert/SMS) 8.15 SMS-Benachrichtigung konfigurieren (Erweitert/SMS) Das SMS-Programm versendet auf Wunsch Nachrichten mit bestimm- ten Inhalten:  Übersicht Tagesertrag  Wechselrichter Störungen  Wechselrichter Ausfall  Abweichung der Soll-Leistungen Das Versenden von SMS erfolgt zweigeteilt. Zuerst wird eine E-Mail an einen E-Mail-Provider versandt, der einen SMS-Service anbietet.
  • Seite 257 Konfigurieren am PC SMS-Benachrichtigung konfigurieren (Erweitert/SMS) Abschnitt „SMS Grundeinstellungen“ 1 SMTP-Server, Benutzername Passwort den Unterlagen Ihres Internet-, E-Mail-Providers entnehmen 2 Falls ein eigener E-Mail-Server benutzt wird, sind Email-Adresse Email-Adresse Nach identisch und jeweils die eigene Email-Adresse. Abschnitt „SMS Benachrichtigung“ 3 Optionsfeld Aktiviert anklicken 4 Unter...

  • Seite 258: Benachrichtigung Bei Störung Einstellen (Erweitert/Störung)

    Konfigurieren am PC Benachrichtigung bei Störung einstellen (Erweitert/Störung) 8.16 Benachrichtigung bei Störung einstellen (Erweitert/Störung) Der Solar-Log™ kann bei Eintreten eines bestimmten Status- oder Fehlercodes eine Nachricht per E-Mail oder SMS auslösen. Dialog aufrufen  In der linken Navigationsleiste Erweitert/Störung wählen ...

  • Seite 259: Abschnitt Zur Codeauswahl

    Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Abschnitt zur Codeauswahl Voreingestellt ist, dass alle Fehlercodes gemeldet werden. In diesem Abschnitt können Einschränkungen konfiguriert werden. Dadurch wird verhindert, dass wegen „kleinerer“ Fehler ständig SMS versendet wer- den. 1 Anhand der Liste aller Status-Codes Liste aller Fehler-Codes die relevanten Gruppen auswählen und festlegen, ab welcher Feh- leranzahl...
  • Seite 260 Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Für die Steuerung der Wirk- und Blindleistung können auch getrennte Rundsteuerempfänger eingesetzt werden. An Solar-Log PM+ Geräte können bis zu zwei Rundsteuerempfänger angeschlossen werden. Hinweis Die Funktion Einspeisemanagement ist nicht für alle unterstützten Wechselrichter verfügbar.

  • Seite 261: 8.17.1 Passwortschutz Aktivieren

    Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement)   Vernetzung mehrerer Solar-Logs ( Kapitel 8.17.15) 8.17.1 Passwortschutz aktivieren Die Einstellungen im Punkt Einspeisemanagement können sich auf das Verhal- ten der Wechselrichter auswirken. Um den Zugriff auf diese Optionen vor un- sachgemäßer Konfiguration zu schützen, muss der Bereich mit einem Passwort geschützt werden.

  • Seite 262: 8.17.2 Wirkleistungsbegrenzung Einrichten

    Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Passwortvergabe für Einspeisemanagement Hinweis Wenn SMA Wechselrichter eingesetzt werden, erscheint eine zusätzliche Abfrage in die der SMA Grid Code eingegeben werden kann. Das Freischal-  ten ist nötig, wenn der Solar-Log™ die Wechselrichter im Bereich Blindleis- tung regeln soll.

  • Seite 263: 8.17.3 Menüpunkt „Deaktiviert

    Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Menü Wirkleistungsbegrenzung bei PM Geräten Hinweis Damit die Wirkleistungsreduzierung einwandfrei funktioniert, muss für jeden Wechselrichter die maximale AC Leistung hinterlegt werden.  Diese Konfiguration erfolgt unter Konfiguration/Basis/Wechselrichter Das Feld maximale AC Leistung ist erst nach Eingabe des PM Passworts möglich.
  • Seite 264 Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Konfigurationsmenü für ferngesteuerte Wirkleistungsbegrenzung Abschnitt „Schnittstelle“ Je nach Solar-Log werden hier die Schnittstellen für die Kommunikation mit den angeschlossenen Wechselrichtern angezeigt. Diese Liste kann je nach verwendetem Modell auch weniger Einträge enthalten. Wählen Sie die entsprechende Schnittstelle oder Schnittstellen aus, an wel- cher der/die zu regelnden Wechselrichter angeschlossen sind.
  • Seite 265 Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Abschnitt „Kanal- und Leistungseinstellungen“ Die Relaisausgänge des Rundsteuerempfängers werden mit dem PM+ Ein- gang des Solar-Log™ verbunden. Dadurch können die Signale des Netzbe- treibers vom Solar-Log™ ausgewertet werden. Schematische Darstellung eines Rundsteuerempfängers mit drei Relais und Kopplung mit den digitalen Eingängen des Solar-Log™PM+ In der Praxis kommen verschiedene Rundsteuerempfänger mit unterschied- lich vielen Relais und unter-schiedlichen Signalcodierungen zum Einsatz.

  • Seite 266: 8.17.5 Menüpunkt „70 Prozent-Festabregelung

    Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement)  Ein 230 V Verbraucher muss über ein weiteres Lastrelais ge- schaltet werden.  Bitte beachten Sie das entsprechende Kapitel im Installations- handbuch Im Beispiel ist Stufe 4 auf 0% definiert. Soll eine individuelle Reduzierungsstu- fe per Relais signalisiert werden, ist diese Eingangskombination auf Stufe 4 zu konfigurieren.

  • Seite 267: 8.17.6 Menüpunkt „70 Prozent-Festabregelung Mit Verrechnung Eigenstromverbrauch

    Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Hinweis Änderungen der Maximalen AC Leistung der Wechselrichter unter Konfigura-  tion/Basis/Wechselrichter sind gesperrt. Durch Eingabe des Passworts unter Konfiguration/Erweitert/Einspeisemgmt. wird dieser Schutz für berechtigte Benutzer aufgehoben. Rechenbeispiel 70% Regelung Beispiel 1 DC Leistung 12kWp AC Leistung 12kW...

  • Seite 268: Menüpunkt Festabregelung Mit Verrechnung Eigenstromverbrauch Auf X

    Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Hinweis  Damit diese Funktion funktioniert, muss ein Eigenverbrauchszähler am Solar-Log™ angeschlossen und konfiguriert werden Abschnitt „Schnittstelle“ Je nach Solar-Log™ werden hier die Schnittstellen für die Kommunikation mit den angeschlossenen Wechselrichtern angezeigt. Diese Liste kann je nach verwendetem Modell auch weniger Einträge enthalten.

  • Seite 269: 8.17.8 Blindleistungssteuerung Einrichten

    Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Als Referenzwert wird die unter dem Menüpunkt eingegebene „Maximale AC Leis- Konfiguration/Basis/Wechselrichter tung“ benötigt, um exakt auf x% der „Angeschlossene Generatorleistung“ abregeln zu können. Durch die Verwendung eines Energiezählers für den Eigenverbrauch wird der momentane Eigenverbrauch ermittelt und von der durch die Wechselrichter er- zeugten Energie abgezogen.

  • Seite 270: 8.17.9 Menüpunkt „Deaktiviert

    Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement)  feste Blindleistung in Var  variabler Verschiebungsfaktor cos (Phi) über Kennlinie P/Pn 1000  variable Blindleistung über Kennlinie Q(U) (nur Solar-Log PM+)  steuerbarer Verschiebungsfaktor cos (Phi) (nur Solar-Log™ PM+) 8.17.9 Menüpunkt „Deaktiviert“ Wenn dieser Menüpunkt ausgewählt ist, ist die Blindleistungssteuerung deak- tiviert.

  • Seite 271: Abschnitt Cos (Phi)

    Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Wählen Sie die entsprechende Schnittstelle oder Schnittstellen aus, an wel- cher der/die zu regelnden Wechselrichter angeschlossen sind. Abschnitt Cos (Phi) Über diese Matrix ist es möglich, einen festen Cos (Phi) für bestimmte Zeit- räume vorzugeben.
  • Seite 272 Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Konfigurationsmöglichkeiten bei fester Blindleistung in Var Abschnitt „Schnittstelle“ Je nach Solar-Log werden hier die Schnittstellen für die Kommunikation mit den angeschlossenen Wechselrichtern angezeigt. Diese Liste kann je nach verwendetem Modell auch weniger Einträge enthalten. Wählen Sie die entsprechende Schnittstelle oder Schnittstellen aus, an wel- cher der/die zu regelnden Wechselrichter angeschlossen sind.
  • Seite 273 Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Menüpunkt „variabler Verschiebungsfaktor cos (Phi) über Kennlinie P/Pn“ Diese Option ist zu wählen, wenn der Netzbetreiber die Anpassung des Cos (Phi) anhand einer P/P Kennlinie fordert. Bei der Kennlinie P/P wird das Verhältnis von momentan vorliegender Wirk-(P) und Nennleistung (P ) gebil- det und diesem Wert ein durch die Kennlinie definierter Cos (phi) zugeordnet.
  • Seite 274 Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Abschnitt Kennlinientyp Über diesen Menüpunkt kann eine vom Netzbetreiber vorgegebene Kennlinie hinterlegt werden. Grundsätzlich wird hier zwischen 2- und 4-Punkt-Kennlinie unterschieden. „2-Punkt-Kennlinie“ Durch die Auswahl „2-Punkt-Kennlinie“ besteht die Möglichkeit eine Kennlinie anhand von 2 Punkten zu definieren. Die Kennlinien-Grafik stellt beispielhaft eine mögliche Kennlinie dar.
  • Seite 275 Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) „4-Punkt-Kennlinie“ Konfigurationsmöglichkeiten „variabler Verschiebungsfaktor“ anhand „4-Punkt-Kennlinie“ Durch die Auswahl „4-Punkt-Kennlinie“ besteht die Möglichkeit eine Kennlinie anhand von 4 Punkten zu definieren. Die Kennlinien-Grafik stellt beispielhaft eine mögliche Kennlinie dar. Die Bei- spiel-Kennlinie ändert sich durch die Eingabe von Werten nicht. Die in den Feldern A-D eingetragenen Werte entsprechen nicht der Beispiel-Kennlinie.

  • Seite 276: Menüpunkt "Variable Blindleistung Über Kennlinie Q(U)" (Nur Solar-Log 1000 Pm+)

    Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Menüpunkt „variable Blindleistung über Kennlinie Q(U)“ 8.17.12 1000 (Nur Solar-Log PM+) Diese Option ist nur für Anlagen relevant, die direkt auf Mittelspannungsebene einspeisen. Um diese Funktion realisieren zu können, wird neben einem 1000 Solar-Log PM+ der Solar-Log™...
  • Seite 277 Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Hinweis  Verwenden Sie je einen RS485 Anschluss für die Wechselrichter und für den Utilty Meter. Das Utility Meter kann nicht mit Wechselrichtern an einem Bus kombiniert werden. Anschlussschema Utility-Meter Um die Spannung der Mittelspannungsebene messen zu können werden Spannungswandler benötigt.
  • Seite 278 Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Hinweis  Versorgungsspannung, die nicht der Typenschildangabe entsprechen, können zu Fehlfunktionen und zur Zerstörung des Gerätes führen. Achtung Die Eingänge für die Versorgungsspannung sind berührungsgefährlich. 2) Messspannung L1,L2 , L3 und N an die Klemmen an der Unterseite des Utility Meter anschließen.
  • Seite 279 Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Zähler auswählen und diesen als Utility Meter aktivieren. Hinweis  Bitte beachten Sie, dass die Baudrate der RS 485 Schnittstelle des Janitza UMG 104 auf 38400 konfiguriert ist. Konfiguration des Zählers als Utility-Meter 1000 Konfiguration des Zählers als Utility-Meter im Display des Solar-Log 1000/500/200...

  • Seite 280: Abschnitt Kennlinientyp

    Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) 7) Konfiguration Einspeisemanagement Konfigurationsmöglichkeiten bei Kennlinie Q(U) anhand 2-Punkt-Kennlinie Abschnitt „Schnittstelle“ Je nach Solar-Log werden hier die Schnittstellen für die Kommunikation mit den angeschlossenen Wechselrichtern angezeigt. Diese Liste kann je nach verwende- tem Modell auch weniger Einträge enthalten. Wählen Sie die entsprechende Schnittstelle oder Schnittstellen aus, an welcher der/die zu regelnden Wechselrichter angeschlossen sind.
  • Seite 281 Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) „2-Punkt-Kennlinie“ Wenn der Netzbetreiber eine 2-Punkt-Kennlinie vorgibt, muss dieser Menüpunkt ausgewählt werden. Die Kennlinien-Grafik stellt beispielhaft eine mögliche Kennlinie dar. Die Beispiel- Kennlinie ändert sich durch die Eingabe von Werten nicht. Die in den Feldern A und B eingetragenen Werte entsprechen nicht der Beispiel-Kennlinie.

  • Seite 282: Menüpunkt Steuerbarer Verschiebungsfaktor Cos (Phi) (Nur Solar-Log™ Pm+)

    Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Menüpunkt „Uc“ In diesem Feld wird die vereinbarte Netzspannung im Mittelspannungsnetz des Netzbetreibers eingetragen. Dieser Wert wird vom Netzbetreiber vorgegeben. In der Regel entspricht die Netzspannung auf Mittelspannungsebene 20.000 V. Menüpunkt „UNS“ Die einzutragende Referenzspannung ist abhängig vom verwendeten Messfühler. Beim Solar-Log Utility Meter ist die Werkseinstellung 100,0 V.

  • Seite 283: Abschnitt Relais

    Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Abschnitt „Schnittstelle“ Je nach Solar-Log werden hier die Schnittstellen für die Kommunikation mit den angeschlossenen Wechselrichtern angezeigt. Diese Liste kann je nach verwendetem Modell auch weniger Einträge enthalten. Wählen Sie die entsprechende Schnittstelle oder Schnittstellen aus, an welcher der/die zu regelnden Wechselrichter angeschlossen sind.

  • Seite 284: Funktion

    Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Funktion 1000 Die Signale des Rundsteuerempfängers werden am Solar-Log PM+ (Master) empfangen und an die angeschlossenen Wechselrichter per RS 485 Bus ver- teilt. Zusätzlich können die Schaltbefehle des Energieversorgers vom 1000 1000 Solar-Log PM+ (Master) an weitere Solar-Log weitergegeben werden, die dann Ihrerseits die angeschlossenen Wechselrichter regeln.

  • Seite 285: Diagnosemöglichkeiten Für Einspeisemanagement

    Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) Diagnosemöglichkeiten für Einspeisemanagement 8.17.16 Aus dem Bereich Einspeisemanagement werden Rückmeldungen über die LEDs des Solar-Log™ ausgegeben. Betriebszustand oder Störmeldung LED E LED P Bedeutung und mögliche Abhilfe Blinkt Blinkt Undefinierter Zustand an der PM+ Schnittstelle Eingänge oder Konfiguration prüfen Der Solar-Log™...
  • Seite 286 Konfigurieren am PC Einspeisemanagement Solar-Log™ PM+ (Erweitert/Einspeisemanagement) 1000/500/200 286 von 377 Solar-Log Installation...

  • Seite 287: Datensicherung Automatisch/Manuell Festlegen (Intern/Backup)

    Konfigurieren am PC Datensicherung automatisch/manuell festlegen (Intern/Backup) 8.18 Datensicherung automatisch/manuell festlegen (Intern/Backup) In diesem Dialog lässt sich eine regelmäßige Datensicherung auf einen FTP- Server einstellen sowie eine sofortige Datensicherung auf die lokale Festplatte durchführen. Datensicherungen können hier auch auf den Solar-Log™ zurückgespielt wer- den.
  • Seite 288 Konfigurieren am PC Datensicherung automatisch/manuell festlegen (Intern/Backup) Der Dialog gliedert sich in die Abschnitte  Datensicherung (automatisch)  Datensicherung (manuell)  Datenkorrektur  Datenimport Abschnitt „Datensicherung (automatisch)“ Hier kann eine regelmäßige Datensicherung auf eine beliebige Homepage per FTP-Protokoll konfiguriert werden. Die Datensicherung umfasst sämtliche Sta- tistikdaten.

  • Seite 289: Manuelle Datenkorrektur

    Konfigurieren am PC Manuelle Datenkorrektur 8.19 Manuelle Datenkorrektur Hier besteht die Möglichkeit, für beliebige Tage nachträglich eine Korrektur oder Neueingabe der Tagessumme durchzuführen. 1 Das Datum 8-stellig eingeben: 2 Ziffern für Tag, 2 Ziffern für Monat und 2 Ziffern für das Jahr jeweils durch Dezimalpunkt getrennt 2 Den Tageswert in kWh eintragen...
  • Seite 290 Konfigurieren am PC Manuelle Datenkorrektur Durchsuchen… 2 Auf klicken  Es öffnet sich ein Fenster, in dem die Importdatei ausgewählt wird. 3 Auf Laden klicken  Die Daten werden eingelesen. Die Importdatei muss aus einzelnen Textzeilen bestehen, in denen Tagesda- tum und Tagesertragswert in „Wh“...

  • Seite 291: Systemeinstellungen Verwalten (Intern/System)

    Konfigurieren am PC Systemeinstellungen verwalten (Intern/System) 8.20 Systemeinstellungen verwalten (Intern/System) Die Systemdaten sind all die Daten, die in der Konfiguration abgelegt wurden. Empfehlenswert ist eine Sicherung der Systemdaten immer, bevor die Konfi- guration verändert oder die Firmware aktualisiert wird. Dialog aufrufen ...
  • Seite 292 Konfigurieren am PC Systemeinstellungen verwalten (Intern/System) Abschnitt „Systemsicherung“ 1 Auf Aufbereiten klicken  Die Daten werden aufbereitet, ein neuer Link wird neben Aufbereiten angelegt. 2 Auf Hier klicken zum speichern klicken  Es öffnet sich ein Fenster, in dem zur Angabe des Speicherorts aufge- fordert wird.
  • Seite 293 Konfigurieren am PC Systemeinstellungen verwalten (Intern/System) Beispiel: Die Eingabe für den 28.2.2009 17:31 Uhr würde lauten: 28.02.09 17:31:00.  Aktuelle Seriennummer, Lizenzschlüssel Anzeigefelder: Hier werden die Seriennummer und eventuelle Lizenzcodes des Solar-Log™ angezeigt. Die Werte können nicht verändert werden. Abschnitt „Konfiguration“ Um den Zugriff auf den Konfigurationsbereich zu schützen, kann man ein Passwort hinterlegen.

  • Seite 294: Firmware Aktualisieren (Intern/Update)

    Firmware aktualisieren (Intern/Update) Für den Solar-Log™ stehen auf unserer Webseite kostenlose Firmware- Updates zur Verfügung. Es wird von Solare Datensysteme GmbH empfohlen, bei der Erstinstallation den Solar-Log™ auf die aktuellste Firmware zu prüfen. Mit der Funktion „Automatische Firmwareupdate“ geben Sie Solare Datensys- teme GmbH die Möglichkeit, Anpassungen an Ihrer Firmware nachträglich...

  • Seite 295: Firmware Aktualisieren

    Konfigurieren am PC Firmware aktualisieren (Intern/Update) Firmware aktualisieren 1 Vor dem Datenimport fragt der Solar-Log™ nach einem Benutzernamen und Kennwort. Hier Folgendes eingeben: Benutzername: solarlog Kennwort: solarlog Durchsuchen… 2 Auf klicken  Es öffnet sich ein Fenster, in dem die Importdatei ausgewählt wird. 3 Auf Einspielen klicken...

  • Seite 296: Solar-Log : Konfigurieren Am Gerät

    Solar-Log500: Konfigurieren am Gerät Bedienung über Folientastatur und Display 9 Solar-Log : Konfigurieren am Gerät Die Menüführung für die Konfiguration am Gerät ist so aufgebaut, dass jeder Punkt und Unterpunkt von oben nach unten durchgearbeitet werden muss  Seite 297). So werden der Reihe nach alle notwendigen Konfigurations- schritte abgearbeitet.

  • Seite 297: Navigationsübersicht

    Solar-Log500: Konfigurieren am Gerät Navigationsübersicht Navigationsübersicht ENTER-Taste Easy Install Wechselrichtererkennung Ja/Nein System Sprache <Liste Sprachen> Land <Liste Länder> Datum/Uhrzeit Zeitzone Datum Uhrzeit Großdisplay Display S0 Display RS485 Netzwerk Automatisch Manuell IP-Adresse Subnet-Maske Gateway DNS-Server Wechselrichter Bluetooth RS485/422 <WR-Liste> S0-Zähler Keiner Verbrauch Wechselrichter Gesamtertrag...

  • Seite 298: Systemeinstellungen Festlegen (Menü „System")

    Solar-Log500: Konfigurieren am Gerät Systemeinstellungen festlegen (Menü „System“) Systemeinstellungen festlegen (Menü „System“) Unter den Systemeinstellungen sind folgende Einstellungen vorzunehmen:  Anzeigesprache  Datum und Uhrzeit  Einstellung für Großdisplay 9.3.1 Anzeigesprache einstellen (System/Sprache) Die gewählte Anzeigensprache wirkt sich sowohl auf das Display aus, als auch auf die Anzeige im Webbrowser.

  • Seite 299: Verwendung Eines Großdisplays Einstellen (System/Großdisplay)

    Solar-Log500: Konfigurieren am Gerät Systemeinstellungen festlegen (Menü „System“) Uhrzeit korrigieren 1 Im Menü System/Datum/Uhrzeit / Uhrzeit wählen 2 Uhrzeit korrigieren 3 Zum Speichern ENTER drücken 9.3.4 Verwendung eines Großdisplays einstellen (System/Großdisplay) An den Solar-Log können Großdisplays über 2 Techniken angeschlossen werden.

  • Seite 300: Netzwerkeinstellungen Festlegen (Menü „Netzwerk")

    Solar-Log500: Konfigurieren am Gerät Netzwerkeinstellungen festlegen (Menü „Netzwerk“) Netzwerkeinstellungen festlegen (Menü „Netzwerk“) Die Netzwerkkonfiguration, d.h. die Zuweisung einer IP-Adresse für das lokale Netzwerk, kann entweder automatisch oder manuell erfolgen. 9.4.1 IP-Adresse automatisch beziehen (Netzwerk/Automatisch) Für die automatische Konfiguration muss der Solar-Log an einen Internet- Router angeschlossen werden, der über eine automatische Netzwerk- Adressierung verfügt (DHCP).

  • Seite 301: Wechselrichterdaten Konfigurieren (Menü „Wechselrichter")

    Solar-Log500: Konfigurieren am Gerät Wechselrichterdaten konfigurieren (Menü „Wechselrichter“) Die Subnet-Maske ist für alle Geräte im Netzwerk dieselbe. 3 Zum Speichern ENTER drücken Gateway eintragen Das Gateway ist der Router, an den der Solar-Log angeschlossen ist. Seine IP-Adresse wird hier automatisch eingetragen, wenn der DHCP-Dienst am Router aktiv ist.

  • Seite 302: Wechselrichterauswahl An Rs485/422 B-Schnittstelle (Wechselrichter/Rs485/422)

    Solar-Log500: Konfigurieren am Gerät Wechselrichterdaten konfigurieren (Menü „Wechselrichter“) 9.5.2 Wechselrichterauswahl an RS485/422 B-Schnittstelle (Wechselrichter/RS485/422) Ein Parallelbetrieb von Bluetooth und RS485/422 ist mit SMA-Wechselrichtern möglich. 1 Im Menü Wechselrichter/RS485/422 wählen 2 SMA als Wechselrichter-Hersteller auswählen 3 Zum Speichern ENTER drücken Sollen weitere Wechselrichter konfiguriert werden, entsprechende Schnitt- stelle auswählen und Wechselrichter zuordnen 4 Zum Abschluss der Wechselrichterkonfiguration die Wechselrichtererken- ...

  • Seite 303: Wechselrichtererkennung Durchführen (Wechselrichter/Erkennung)

    Solar-Log500: Konfigurieren am Gerät Wechselrichterdaten konfigurieren (Menü „Wechselrichter“) Wechselrichtererkennung durchführen (Wechselrichter/Erkennung) 9.5.4 Hier kann die Erkennung der Wechselrichter gestartet werden. Die Wechsel- richter müssen dazu einspeisen. 1 Im Menü Wechselrichter/Erkennung/ja wählen Es werden der Reihe nach die einzelnen Schnittstellen des Solar-Log abgefragt, sofern sie aktiviert sind: –...

  • Seite 304: Internetdaten Konfigurieren (Menü „Internet")

    Solar-Log500: Konfigurieren am Gerät Internetdaten konfigurieren (Menü „Internet“) Internetdaten konfigurieren (Menü „Internet“)  Damit der Solar-Log Daten ins Internet bzw. an die Homepage ( Seite 374) senden kann, muss er an einen Internet-Router angeschlossen und die Netz- werkkonfiguration abgeschlossen sein. 9.6.1 Automatischen Datenexport einstellen (Internet/Datenexport) Hier lässt sich der automatische Export der Solar-Log -Daten auf eine...

  • Seite 305: Passwort Festlegen (Internet/Passwort)

    Solar-Log500: Konfigurieren am Gerät Internetdaten konfigurieren (Menü „Internet“) Passwort festlegen (Internet/Passwort) 9.6.5 Hier muss das Passwort für die Homepage eingetragen werden, zu der der Solar-Log Daten übertragen soll. 1 Im Menü Internet/Passwort wählen 2 Das Passwort eintragen 3 Zum Speichern ENTER drücken 9.6.6 Übertragungsintervall für die Datenübertragung zur Homepage (Internet/Intervall)

  • Seite 306: Interne Einstellungen Löschen, Pin-Sperre Setzen (Menü „Intern")

    Solar-Log500: Konfigurieren am Gerät Interne Einstellungen löschen, PIN-Sperre setzen (Menü „Intern“) Interne Einstellungen löschen, PIN-Sperre setzen (Menü „Intern“) Über dieses Menü können Lösch- und Sicherheitsfunktionen ausgeführt wer- den. 9.7.1 Rücksetzen (Intern/Rücksetzen) Über die Menübedienung am Gerät stehen 3 Möglichkeiten zur Verfügung, um den Solar-Log zurückzusetzen: ...

  • Seite 307: Solar-Log1000: Konfigurieren Am Gerät

    Solar-Log1000: Konfigurieren am Gerät Bedienung des Touchscreen 1000 10 Solar-Log : Konfigurieren am Gerät 10.1 Bedienung des Touchscreen 1000 Das Display des Solar-Log ist ein Touchscreen-Display, die Bedienung er- folgt durch Antippen eines Bedienelements mit dem Finger. Grundanzeige: Übersichtsgrafik In der Grundanzeige des Normalbetriebs ist am Gerätedisplay die Übersichts- grafik mit der Anzeige von Datum, Uhrzeit, den angeschlossenen Wechsel- richtern und verschiedenen Mess- und Berechnungsdaten eingeblendet.

  • Seite 308: 10.1.2 Bedienelemente In Den Konfigurationsdialogen

    Solar-Log1000: Konfigurieren am Gerät Bedienung des Touchscreen 10.1.2 Bedienelemente in den Konfigurationsdialogen Schaltflächen Schaltflächen haben abgerundete Ecken: Aktion Schaltfläche am unteren Displayrand Menü oder freie Stelle auf dem Display Hauptmenü einblenden Einstellungen des Dialogs speichern Speichern Folgedialog anzeigen Weiter innerhalb einer Dialogsequenz Vorigen Unterdialog anzeigen Zurück innerhalb einer Dialogsequenz...

  • Seite 309: Eingabefelder

    Solar-Log1000: Konfigurieren am Gerät Bedienung des Touchscreen Eingabefelder Eingabefelder haben kantige Ecken:  Antippen des Eingabefelds blendet die „virtuelle Tastatur“ ein. Virtuelle Tastatur Nach Antippen eines Eingabefeldes öffnet sich ein Fenster für Text- oder Zif- ferneingaben, d.h. eine „virtuellen Tastatur“: Aktion Bedienelement antippen Zeichenweise von rückwärts löschen...

  • Seite 310: Kontrollkästchen

    Solar-Log1000: Konfigurieren am Gerät Bedienung des Touchscreen Kontrollkästchen Kontrollkästchen bieten die Aktivierung einer, mehrerer oder keiner Optionen Aktion Bedienelement  Option aktivieren (Mehrfachauswahl möglich)  Option deaktivieren (Komplettabwahl möglich) Bestätigungsdialog Der Bestätigungsdialog wird angezeigt beim Verlassen eines Dialogs ohne gespeicherte Einstellungen: Aktion Bedienelement Alle Einstellungen des Dialogs speichern...

  • Seite 311: Navigationsübersicht Konfigurationsmenü „Konfig

    Solar-Log1000: Konfigurieren am Gerät Navigationsübersicht Konfigurationsmenü „Konfig.“ Navigationsübersicht Konfigurationsmenü „Konfig.“ 10.2 Konfig. Start Anfangskonfiguration WR-Erkennung Easy Installation Basis Netzwerk WLAN Anlagengruppen Wechselrichter Prognose Internet Grundeinstellungen Email/SMS Erweitert Anlagenüberwachung Großdisplay Alarmkontakt RS485-Funk-Paket Externe Schalter Intern Datenkorrektur System Firmware Spracheinstellungen Ländereinstellung nur Solar-Log™ WiFi 1000/500/200 Solar-Log Installation...

  • Seite 312: Anfangskonfiguration Durchführen (Konfig./Start/Anfangskonfiguration)

    Solar-Log1000: Konfigurieren am Gerät Anfangskonfiguration durchführen (Konfig./Start/Anfangskonfiguration) 10.3 Anfangskonfiguration durchführen (Konfig./Start/Anfangskonfiguration) Das Menü „Anfangskonfiguration“ wird bei der Erstinbetriebnahme automa- tisch durchlaufen, es kann aber auch jederzeit erneut aufgerufen werden. Die Anfangskonfiguration erfolgt über die Dialoge:  Zeiteinstellungen und IP-Adresse  Wechselrichterauswahl ...

  • Seite 313: Ip Automatisch Beziehen

    Solar-Log1000: Konfigurieren am Gerät Anfangskonfiguration durchführen (Konfig./Start/Anfangskonfiguration) – IP automatisch beziehen Die IP-Adresse kann automatisch bezogen werden, wenn der 1000 Solar-Log an einem Internet-Router angeschlossen ist, der den DHCP-Dienst ausführt. Nach Speichern und dem automatischen Neustart wird die neue 1000 IP-Adresse entsprechend dargestellt.

  • Seite 314: Stromzähler An S0-Eingang

    Solar-Log1000: Konfigurieren am Gerät Anfangskonfiguration durchführen (Konfig./Start/Anfangskonfiguration) Stromzähler an S0-Eingang 10.3.3 Hier wird, falls vorhanden, ein an den S0-Eingang angeschlossener Strom- zähler aktiviert oder, falls nicht vorhanden, ausgeschlossen. 1000 Der Stromzähler wird vom Solar-Log wie ein virtueller Wechselrichter ver- waltet. Dieser hat immer die Nummer 1, alle weiteren, „echten“ Wechselrichter folgen danach.

  • Seite 315: Wechselrichtererkennung Durchführen (Konfig./Start/Wr-Erkennung)

    Solar-Log1000: Konfigurieren am Gerät Wechselrichtererkennung durchführen (Konfig./Start/WR-Erkennung) 10.4 Wechselrichtererkennung durchführen (Konfig./Start/WR-Erkennung) 1000 Die Wechselrichtererkennung dient dazu, alle am Solar-Log angeschlos- senen Wechselrichter zu erfassen und deren Adressnummern zuzuordnen, die in der Wechselrichterauswahl des Dialogs „Anfangskonfiguration“ definiert wurden. Anzahl und Typ der Geräte werden hier automatisch erfasst und der Speicher 1000 im Solar-Log wird optimal aufgeteilt, um eine möglichst langfristige Daten-...

  • Seite 316: Netzwerkeinstellungen Ändern (Basis/Netzwerk)

    Solar-Log1000: Konfigurieren am Gerät Netzwerkeinstellungen ändern (Basis/Netzwerk) Erst wenn alle Wechselrichter erfolgreich erkannt sind, sollten weitere Einstel- lungen an der Wechselrichterkonfiguration vorgenommen werden. Wenn keine Wechselrichter erkannt wurden, wird dies ebenfalls angezeigt. In diesem Fall muss die Erkennung wiederholt werden. Sobald die Erkennung erfolgreich abgeschlossen ist, wird abgefragt, ob die ...
  • Seite 317 Solar-Log1000: Konfigurieren am Gerät Netzwerkeinstellungen ändern (Basis/Netzwerk) Wenden Sie sich ggf. an Ihren Netzwerk-Fachmann, der eine passende Netzwerkadresse vergeben sowie die weiteren Einstellungen bezüglich Gateway usw. vornehmen kann.  Internetzugang – Keiner 1000 Der Solar-Log wird nur lokal, d.h. nur über PC-Direktverbindung o- der über einen Netzwerk-Router ohne Internetzugriff erreichbar sein.

  • Seite 318: 10.5.2 Dhcp-Einstellungen Ändern

    Solar-Log1000: Konfigurieren am Gerät Netzwerkeinstellungen ändern (Basis/Netzwerk) 10.5.2 DHCP-Einstellungen ändern Die Nutzung des DHCP-Service des Routers muss hier aktiviert werden. Zu- sätzlich kann ein DNS-Server definiert werden. Dialogfelder  Netzwerk-Router – IP automatisch beziehen Die IP-Adresse kann automatisch bezogen werden, wenn der 1000 Solar-Log an einem Internet-Router angeschlossen ist, der den...

  • Seite 319: Einstellungen Für Analog-Modem

    Solar-Log1000: Konfigurieren am Gerät Netzwerkeinstellungen ändern (Basis/Netzwerk) Einstellungen für Analog-Modem 10.5.3 Falls der Internetzugang über Analog-Modem ausgewählt wurde, müssen hier die Zugangsdaten des Telefonanbieters eingetragen werden. Dialogfelder  Internet-By-Call Nr., Benutzer, Passwort Voreingestellt ist hier der Internet-By-Call Zugang von Arcor. Er kann ge- ändert werden.

  • Seite 320: 10.5.4 Einstellungen Für Gprs-Modem

    Solar-Log1000: Konfigurieren am Gerät Netzwerkeinstellungen ändern (Basis/Netzwerk) 10.5.4 Einstellungen für GPRS-Modem In vielen Fällen, in denen kein DSL- und auch kein Telefonanschluss verfüg- bar ist, ist die Anbindung an das Internet über das Mobilfunknetz die einzige Möglichkeit, E-Mails, SMS und Daten für die Homepage ins Internet zu sen- den.

  • Seite 321: Optionen Einstellen Und Verbindung Des Gprs-Modems Testen

    Solar-Log1000: Konfigurieren am Gerät Netzwerkeinstellungen ändern (Basis/Netzwerk) Optionen einstellen und Verbindung des GPRS-Modems testen Dialogfelder  Test Feldstärke Wurde die Netzwerkverbindung über GPRS-Modem eingerichtet, lässt sich über diese Schaltfläche die Verbindung bzw. die Verbindungsqualität tes- ten.  ständig Online bleiben Ist diese Option aktiviert, bleibt das Modem ständig online.

  • Seite 322: Solar-Log 1000 Wifi: Wlan Konfigurieren (Basis/Wlan)

    Solar-Log1000: Konfigurieren am Gerät Solar-Log1000 WiFi: WLAN konfigurieren (Basis/WLAN) 1000 10.6 Solar-Log WiFi: WLAN konfigurieren (Basis/WLAN) Dialogfelder  WLAN aktivieren Mit diesem Kontrollkästchen lässt sich der WLAN-Zugriff ein- und aus- schalten.  Netzwerk wählen Über diese Schaltfläche wird die Drahtlosnetzwerksuche angestoßen. ...

  • Seite 323: Ip-Einstellungen Für Wlan-Betrieb

    Solar-Log1000: Konfigurieren am Gerät Solar-Log1000 WiFi: WLAN konfigurieren (Basis/WLAN) Verbindungstest antippen  Ein Fenster mit der Anzeige der Empfangsqualität wird eingeblendet: Zurück antippen, um den Test zu verlassen Speichern antippen, dann Weiter zum Folgedialog IP-Einstellungen für WLAN-Betrieb Dialogfelder  automatisch beziehen (DHCP) 1000 Die IP-Adresse kann automatisch bezogen werden, wenn der Solar-Log an einem Internet-Router angeschlossen ist, der den DHCP-Dienst aus-...

  • Seite 324: Anlagengruppen Definieren (Basis/Anlagengruppen)

    Solar-Log1000: Konfigurieren am Gerät Anlagengruppen definieren (Basis/Anlagengruppen) 1000 Das Gateway ist der Router, an den der Solar-Log angeschlossen ist. Seine IP-Adresse wird hier automatisch eingetragen, wenn der DHCP-Dienst am Router aktiv ist. – DNS-Server In manchen Netzwerken ist der DNS-Server eine separate Adresse zur Auflösung von Internet-Adressen und nicht gleichlautend zum Internet- Router (Gateway).
  • Seite 325 Solar-Log1000: Konfigurieren am Gerät Anlagengruppen definieren (Basis/Anlagengruppen) Wird diese Option aktiviert, sind die Wechselrichter nicht in Gruppen aufge- teilt, sie sind einzeln ansprechbar.  Die WR werden in Anlagengruppen aufgeteilt Wird diese Option aktiviert, müssen eine oder mehrere Gruppendefiniti- on(en) angelegt werden. Vorgehen 1 Gewünschte Option aktivieren (siehe voranstehende Auflistung) 2 Zur Gruppendefinition...

  • Seite 326: Wechselrichterdaten Konfigurieren (Basis/Wechselrichter)

    Solar-Log1000: Konfigurieren am Gerät Wechselrichterdaten konfigurieren (Basis/Wechselrichter) 10.8 Wechselrichterdaten konfigurieren (Basis/Wechselrichter) Die Wechselrichterkonfiguration besteht aus mehreren Unterdialogen, aber nur die ersten beiden sind wichtig für die Erstkonfiguration. Die weiteren Einstellungen beziehen sich auf die Anlagenüberwachung und die Grafikskalierung, die alle bereits mit realistischen Werten voreingestellt sind.
  • Seite 327 Solar-Log1000: Konfigurieren am Gerät Wechselrichterdaten konfigurieren (Basis/Wechselrichter) Dialogfelder  Nummer Zeigt an, unter welcher internen Position der Wechselrichter (oder die An- lagengruppe) erkannt wurde.  Neue Nummer Eingabefeld zur Zuweisung einer neuen Nummer  Gerätebezeichnung, Adresse/Seriennummer Anzeigefelder, nicht editierbar: interne Gerätebezeichnung des Wechsel- richters Die Gerätebezeichnung und die Seriennummer werden bei den meisten Herstellern automatisch ausgelesen.

  • Seite 328: Impulsfaktor Eintragen (Nur Für S0-Zähler)

    Solar-Log1000: Konfigurieren am Gerät Wechselrichterdaten konfigurieren (Basis/Wechselrichter) 2 Gewünschte Bezeichnung eintragen und mit übernehmen Speichern antippen, dann Weiter zum Folgedialog Impulsfaktor eintragen (nur für S0-Zähler) Die meisten Zähler geben standardmäßig 1000 Impulse/kWh auf ihrem S0- Ausgang aus. Der Impulsfaktor im Solar-Log muss an den Impulsfaktor des angeschlossenen Zählers angepasst werden.

  • Seite 329: Modul- Und Leistungsdaten Einstellen

    Solar-Log1000: Konfigurieren am Gerät Wechselrichterdaten konfigurieren (Basis/Wechselrichter) le Strings das Modulfeld „1“ zugewiesen. Sind noch weitere Wechselrichter angeschlossen, die ein anders ausgerichtetes Dach bedienen, bekom- men diese Strings die Modulfeldnummer „2“ usw. Vorgehen 1 Gewünschten Modus Wechselrichter-Modus, Gesamtertragszähler oder Verbrauchszähler aktivieren 2 Das Eingabefeld zu Angeschl.
  • Seite 330 Solar-Log1000: Konfigurieren am Gerät Wechselrichterdaten konfigurieren (Basis/Wechselrichter) 1 Das Eingabefeld zu Angeschl. Modulleistung antippen  Die virtuelle Tastatur wird eingeblendet. 2 Gewünschte Modulleistung eintragen und mit übernehmen 3 Das Eingabefeld zu Modulfeld antippen  Die virtuelle Tastatur wird eingeblendet. 4 Nummer des Modulfelds eintragen und mit übernehmen Speichern antippen, dann...
  • Seite 331 Solar-Log1000: Konfigurieren am Gerät Wechselrichterdaten konfigurieren (Basis/Wechselrichter) Scheune 2.SB5000TL 2000 Scheune 2.SB5000TL 2000 Scheune 2.SB5000TL 2200 Scheune 3.SB5000TL 2000 Scheune 3.SB5000TL 2000 Scheune 3.SB5000TL 2200 Garage 1.SB2500 2500 Garage 2.SB2500 2500 Alle angeschlossenen Strings lassen sich gegenseitig überwachen, die Strings aus Modulfeld1 mehrfach, die beiden Strings aus Modulfeld 2 je- weils gegenseitig.

  • Seite 332: Überwachung Einstellen

    Solar-Log1000: Konfigurieren am Gerät Wechselrichterdaten konfigurieren (Basis/Wechselrichter) Überwachung einstellen Hinweis  In der Konfiguration über das Touchscreen entfällt der Unterdialog „Überwachung“ für Stromzähler. Für Stromzähler im Wechselrichter-Modus  kann sie über PC-Bedienung eingestellt werden ( Seite 240). Störung definieren Dialogfelder ...

  • Seite 333: Meldung Einstellen

    Solar-Log1000: Konfigurieren am Gerät Wechselrichterdaten konfigurieren (Basis/Wechselrichter) an. Teilverschattete Module verschlechtern die Leistung der unver- schatteten Module soweit, dass man selten oder nie die erforderlichen 1350 Watt erreicht. Dadurch ist das Problem bei Teilabdeckung gelöst. – Ausfallmeldungen gibt es immer dann, wenn zu der als unverschattet konfigurierten Zeit der Wechselrichter nicht arbeitet bzw.
  • Seite 334 Solar-Log1000: Konfigurieren am Gerät Wechselrichterdaten konfigurieren (Basis/Wechselrichter)  Ab Stördauer von Die Stördauer gibt an, wie lange eine Störung ununterbrochen anliegen muss, damit sie auch als „Störung“ anerkannt wird. Die minimale Stördauer ist 5 Minuten, sie sollte aber länger gewählt werden. ...

  • Seite 335: Datenvisualisierung Konfigurieren

    Solar-Log1000: Konfigurieren am Gerät Wechselrichterdaten konfigurieren (Basis/Wechselrichter) Datenvisualisierung konfigurieren Über Konfiguration am Display lässt sich für die Grafikanzeige der Ertragsda- ten nur die Darstellung der Y-Achse (Anzeige der Leistung) einstellen, über  Konfiguration am PC sowohl die Y-Achse ( Seite 242) als auch die Darstel- ...

  • Seite 336: Prognosedaten Der Solaranlage Definieren (Basis/Prognose)

    Solar-Log1000: Konfigurieren am Gerät Prognosedaten der Solaranlage definieren (Basis/Prognose) 10.9 Prognosedaten der Solaranlage definieren (Basis/Prognose) Über die Einstellung von Prognosewerten für die Ertragsdaten lässt sich in der Visualisierung kontrollieren, ob die Anlage den gewünschten Jahresertrag er- reichen wird oder nicht. Dazu wird jedem Monat ein prozentualer Anteil zugewiesen, der sich aus den deutschen Ertragsstatistiken der letzten Jahre zusammensetzt.

  • Seite 337: Monatswerte Für Soll-/Ist-Berechnung Festlegen

    Solar-Log1000: Konfigurieren am Gerät Prognosedaten der Solaranlage definieren (Basis/Prognose) Vorgehen Um Einspeisevergütung und Jahressoll zu konfigurieren: 1 Die Schaltfläche neben Anlagengruppe antippen  Die Auswahlliste der Anlagegruppen/Wechselrichter wird angezeigt, falls Anlagengruppen definiert sind. 2 Gewünschten Eintrag auswählen und mit Zurück übernehmen 3 Das Eingabefeld zu Einspeisevergütung...

  • Seite 338: Anlageninformationen Für Homepage (Internet/Grundeinstellungen)

    Solar-Log1000: Konfigurieren am Gerät Anlageninformationen für Homepage (Internet/Grundeinstellungen) 10.10 Anlageninformationen für Homepage (Internet/Grundeinstellungen) 1000 Damit der Solar-Log Daten (z.B. Sicherungsdaten) ins Internet bzw. Er- tragsdaten zur Visualisierung an die Homepage senden kann, muss er an ei- nen Internet-Router angeschlossen und die Netzwerkkonfiguration abge- schlossen sein.

  • Seite 339: "Full Service" Und "Classic-1St Edition" Einstellen

    Solar-Log1000: Konfigurieren am Gerät Anlageninformationen für Homepage (Internet/Grundeinstellungen) „Full Service“ und „Classic-1st Edition“ einstellen Für diese Homepages werden nur die grundlegenden Benutzerdaten einge- stellt: Dialogfelder  Server, Benutzername, Passwort Diese Angaben werden Ihnen nach der Anmeldung für den entsprechen- den Service in den Anmeldeunterlagen bereitgestellt. Vorgehen 1 Jeweils das Eingabefeld zu den Anmeldedaten antippen ...

  • Seite 340: E-Mail- Und Sms-Benachrichtigung Konfigurieren (Internet/Email/Sms)

    Solar-Log1000: Konfigurieren am Gerät E-Mail- und SMS-Benachrichtigung konfigurieren (Internet/Email/SMS) Speichern antippen, dann Weiter zum Folgedialog: Dialogfelder  SMTP-Server, Benutzername, Passwort Diese Angaben werden Ihnen nach der Anmeldung für den E-Mail Service bereitgestellt. Vorgehen 1 Jeweils das Eingabefeld zu den Anmeldedaten antippen ...

  • Seite 341: E-Mail-, Sms-Benachrichtigung Aktivieren/Deaktivieren

    Solar-Log1000: Konfigurieren am Gerät E-Mail- und SMS-Benachrichtigung konfigurieren (Internet/Email/SMS) E-Mail-, SMS-Benachrichtigung aktivieren/deaktivieren In diesem Dialog werden die grundsätzlichen Adresseneinstellungen vorge- nommen; die Festlegung des eigentlichen Versands und des Versendezeit- punkts geschieht im Folgedialog. Dialogfelder  EMail aktiv Kontrollkästchen zum Aktivieren/Deaktivieren der E-Mail-Benachrichtigung ...

  • Seite 342: Versandzeit Der Ertragsdaten Einstellen

    Solar-Log1000: Konfigurieren am Gerät E-Mail- und SMS-Benachrichtigung konfigurieren (Internet/Email/SMS) Versandzeit der Ertragsdaten einstellen Dialogfelder  per Email Zum eingetragenen Versandzeitpunkt wird eine E-Mail mit den aktuellen Ertragsdaten an die E-Mail-Adresse(n) gesendet, die im vorangehenden Dialog eingestellt wurde(n).  per SMS Zum eingetragenen Versandzeitpunkt wird eine SMS mit den aktuellen Er- tragsdaten an die Telefonnummer gesendet, die im vorangehenden Dialog eingestellt wurde.
  • Seite 343 Solar-Log1000: Konfigurieren am Gerät E-Mail- und SMS-Benachrichtigung konfigurieren (Internet/Email/SMS) Dialogfelder  Test EMail, Test SMS Über diese Schaltflächen werden die Testübertragungen ausgelöst.  Letzte Übertragung Anzeigefeld: Termin der jeweils letzten Übertragung  Status  Anzeigefeld: Status der letzten Übertragung ( Seite 364) Vorgehen 1 Die Schaltfläche für den gewünschten Test antippen...

  • Seite 344: Automatischen Datenexport Einrichten (Internet/Web)

    Solar-Log1000: Konfigurieren am Gerät Automatischen Datenexport einrichten (Internet/WEB) 10.12 Automatischen Datenexport einrichten (Internet/WEB) Der automatische Datenexport dient dazu, die Ertragsdaten regelmäßig auf eine Homepage zu transferieren, um die Anlage mit Online-Daten im Internet  zu präsentieren. Die Daten werden an den eingestellten Server ( Seite 338) übertragen.

  • Seite 345: Anlagenüberwachung Einstellen (Erweitert/Anlagenüberwachung)

    Solar-Log1000: Konfigurieren am Gerät Anlagenüberwachung einstellen (Erweitert/Anlagenüberwachung) Verbindung testen Dialogfelder  Testübertragung starten Mit dieser Schaltfläche wird ein Übertragungstest angestoßen. Bei einer Fehlübertagung wird unter Status ein entsprechender Code angezeigt  Seite 360). Vorgehen Testübertragung starten antippen  Ein Hinweisfenster wird angezeigt, nach dem Test kann der Status am Display kontrolliert werden.

  • Seite 346: Anschluss Des Großdisplays Konfigurieren (Erweitert/Großdisplay)

    Solar-Log1000: Konfigurieren am Gerät Anschluss des Großdisplays konfigurieren (Erweitert/Großdisplay)  Email versenden Im Störungsfall wird eine E-Mail an die konfigurierte Adresse verschickt.  SMS versenden Im Störungsfall wird eine SMS an die konfigurierte Telefonnummer ver- schickt.  LED ‘E‘ einschalten 1000 Im Störungsfall beginnt die LED „E“...
  • Seite 347 Solar-Log1000: Konfigurieren am Gerät Anschluss des Großdisplays konfigurieren (Erweitert/Großdisplay) Dialogfelder  RS485-A, RS485-B, S0-Ausgang Diese Kontrollkästchen zur Aktivierung an den entsprechenden Schnittstel- len werden nacheinander in den Einzeldialogen der Dialogsequenz ange- zeigt. Rechts davon ist in einem Anzeigefeld sichtbar, ob und wie die jeweilige Schnittstelle bereits belegt ist.

  • Seite 348: Benachrichtigung Für Den Alarmkontakt Einstellen (Erweitert/Alarmkontakt)

    Solar-Log1000: Konfigurieren am Gerät Benachrichtigung für den Alarmkontakt einstellen (Erweitert/Alarmkontakt) 10.15 Benachrichtigung für den Alarmkontakt einstellen (Erweitert/Alarmkontakt) 1000 Der Solar-Log überwacht ständig seinen internen Alarmkontakt. Sobald dieser unterbrochen ist, löst dies einen Alarm aus, der über verschiedene Wege gemeldet werden kann. Hinweis Setzen Sie den Alarmkontakt nur dann auf aktiv, wenn Sie eine Alarm- ...

  • Seite 349: Alarmmeldungen Bearbeiten

    Solar-Log1000: Konfigurieren am Gerät Alarmmeldungen bearbeiten 10.16 Alarmmeldungen bearbeiten In diesem Menü können Sie Störungsmeldungen quittieren. 1 Tippen Sie auf das Display.  Die Hauptnavigation wird angezeigt. 2 Tippen Sie auf Diagnose und Alarmkontakt.  Das Display zeigt den Status der Alarmüberwachung. 3 Tippen Sie auf Alarm manuell quittieren.

  • Seite 350: Rs485-Funk-Paket: Verbindung Testen (Erweitert/Rs485-Funk-Paket)

    Solar-Log1000: Konfigurieren am Gerät RS485-Funk-Paket: Verbindung testen (Erweitert/RS485-Funk-Paket) 10.17 RS485-Funk-Paket: Verbindung testen (Erweitert/RS485-Funk-Paket) Die Funkverbindung zum optional anschließbaren RS485-Funk-Paket sollte in diesem Dialog getestet werden.  Hinweis 1000 Die Testfunktion steht nur beim Solar-Log zur Verfügung. Die zu testende RS485-Schnittstelle muss vor dem Verbindungstest im Dialog Konfig./Start/Anfangskonfiguration konfiguriert worden sein und die Funk- Module müssen auf die Übertragungsgeschwindigkeit der Wechselrichter vor-...

  • Seite 351: Externe Schalter - Smart Metering (Erweitert/Externe Schalter)

    Solar-Log1000: Konfigurieren am Gerät Externe Schalter - Smart Metering (Erweitert/Externe Schalter) Vorgehen Test neben der gewünschten Schnittstelle antippen 2 Schalter aus der Liste wählen  Ein Fenster mit der Anzeige der Verbindungsqualität wird eingeblendet: Hinweis  Das Funkpaket arbeitet nur störungslos, wenn der Test 100% erreicht. Zurück antippen, um den Test zu verlassen 10.18...

  • Seite 352: Datenkorrektur Durchführen (Intern/Datenkorrektur)

    Solar-Log1000: Konfigurieren am Gerät Datenkorrektur durchführen (Intern/Datenkorrektur) Erfordert das ausgewählte Gerät die Eintragung einer IP-Adresse, so ist dies an einem entsprechenden Eingabefeld zu erkennen:  Falls angezeigt, das Eingabefeld zu IP Adresse antippen, über die vir- tuelle Tastatur die IP-Adresse eintragen und mit übernehmen.

  • Seite 353: Geräteinterne Einstellungen Festlegen (Intern/System)

    Solar-Log1000: Konfigurieren am Gerät Geräteinterne Einstellungen festlegen (Intern/System) 10.20 Geräteinterne Einstellungen festlegen (Intern/System) Mit der geräteinternen Konfiguration lassen sich in aufeinander folgenden Dia- logen  Displaybeleuchtung einstellen  Zugriffschutz für Menüs einstellen  Serien- und Lizenznummer  Daten löschen Um die geräteinterne Einstellungen festzulegen: 1 Im Menü...

  • Seite 354: Zugriffschutz Für Menüs Einstellen

    Solar-Log1000: Konfigurieren am Gerät Geräteinterne Einstellungen festlegen (Intern/System) Zugriffschutz für Menüs einstellen Der Zugriff auf die Menüpunkte lässt sich durch einen PIN Code (max. 8 Zif- fern) schützen. Der Zugriff auf ein geschütztes Menü aus der Grundanzeige heraus oder aus einem anderen, ungeschützten Menü heraus wird erst mög- lich, wenn nach einer Aufforderung der korrekte PIN Code eingegeben wird.

  • Seite 355: Serien- Und Lizenznummer Anzeigen

    Solar-Log1000: Konfigurieren am Gerät Geräteinterne Einstellungen festlegen (Intern/System) Serien- und Lizenznummer anzeigen Dialogfelder  Seriennummer, Lizenzschlüssel Anzeigefelder: Hier werden die Seriennummer und eventuelle Lizenzcodes des Solar-Log™ angezeigt. Die Werte können nicht verändert werden. Daten löschen Hinweis Vor jeder der folgenden Löschaktionen empfiehlt es sich, eine Datensicherung ...

  • Seite 356: Firmware Automatisch Oder Manuell Aktualisieren (Intern/Firmware)

    Automatisch über Internet aktualisieren 1000 Ist diese Option aktiviert, aktualisiert sich der Solar-Log automatisch, wenn durch die Fa. Solare Datensysteme GmbH eine neue Firmware hin- 1000 terlegt ist. Zur Aktualisierung startet der Solar-Log nach dem Herunter- laden der Firmware neu.

  • Seite 357: Anzeigesprache Einstellen (Intern/Spracheinstellungen)

    Solar-Log1000: Konfigurieren am Gerät Anzeigesprache einstellen (Intern/Spracheinstellungen)  Jetzt auf neue Firmware prüfen Mit dieser Schaltfläche lässt sich eine sofortige Suche nach neuer Firmwa- re anstoßen. Vorgehen 1 Gewünschte Option(en) antippen (siehe voranstehende Auflistung) Speichern antippen 3 Sollen sofortige Suche und Firmware-Update durchgeführt werden, Jetzt auf neue Firmware prüfen antippen ...

  • Seite 358: Ländereinstellungen Festlegen (Intern/Ländereinstellung)

    Solar-Log1000: Konfigurieren am Gerät Ländereinstellungen festlegen (Intern/Ländereinstellung) 10.23 Ländereinstellungen festlegen (Intern/Ländereinstellung) Die Ländereinstellung regelt (unabhängig von der Spracheinstellung) die An- gabe von Währung, Datumsformat, Uhrzeitformat. Um die Ländereinstellung festzulegen: 1 Im Menü Konfig./Intern/Ländereinstellung wählen  Die Auswahlliste zur Festlegung der Ländereinstellung wird angezeigt: 2 Gewünschtes Land auswählen Wählen antippen, um die Ländereinstellung zu speichern.

  • Seite 359: 11 Störungen

    Störungen Störungsanzeigen der Geräte-LEDs 11 Störungen 11.1 Störungsanzeigen der Geräte-LEDs Betriebsstörungen LED 1 LED 2 LED E Bedeutung und mögliche Abhilfe blinkt blinkt Über 5 Min. während der Initialisierung: Feh- schnell schnell ler!  Stromstecker ziehen und erneut stecken blinkt blinkt blinkt Uhrzeit über Internet einlesen fehlgeschla-...

  • Seite 360: Fehlermeldungen Testübertragung Export

    Störungen Fehlermeldungen Testübertragung Export 11.2 Fehlermeldungen Testübertragung Export Statuscodes Testübertragung Export Meldung Bedeutung Abhilfe Fehler beim Aufbau der Kontroll-Verbindung oder Anmeldung am Server DNS Fehler Art des Internetzugangs Richtige Zugangsart auf „Keiner“ gestellt einstellen Es muss ein DNS Ser- Richtigen DNS eintra- ver eingetragen werden Es besteht keine Ver- Kabel und Stecker...
  • Seite 361 Störungen Fehlermeldungen Testübertragung Export Meldung Bedeutung Abhilfe Fehler beim Setzen Der verwendete FTP- Verwenden Sie einen des Representation Server wird nicht unter- anderen FTP-Server Type stützt oder ist unpas- oder überprüfen Sie die send konfiguriert Konfiguration Fehler beim Setzen Der verwendete FTP- Verwenden Sie einen des Passive Mode Server wird nicht unter-...
  • Seite 362 Störungen Fehlermeldungen Testübertragung Export Meldung Bedeutung Abhilfe Übertragung fehlge- Es liegt ein Fehler beim Später erneut versu- schlagen FTP-Server vor chen Server neu starten Freien Speicherplatz auf dem Server über- prüfen Falsche Anzahl an Der Server ist überlas- Später erneut versu- Bytes übertragen chen Die Internetverbindung...
  • Seite 363 Störungen Fehlermeldungen Testübertragung Export Meldung Bedeutung Abhilfe STOR fehlgeschlagen Es liegt ein Fehler beim Später erneut versu- FTP-Server vor chen Server neu starten Freien Speicherplatz auf dem Server über- prüfen Datei konnte nicht Interner Fehler Support kontaktieren geöffnet werden Zeitüberschreitung, Der Server ist überlas- Später erneut versu- keine Antwort...

  • Seite 364: Fehlermeldungen Übertragung E-Mail

    Störungen Fehlermeldungen Übertragung E-Mail 11.3 Fehlermeldungen Übertragung E-Mail Meldung Bedeutung Abhilfe Kann IP-Adresse des Art des Internetzugangs Richtige Zugangsart auf „Keiner“ gestellt SMTP-Servers nicht einstellen auflösen Es muss ein DNS Server Richtigen DNS eintragen eingetragen werden Es besteht keine Verbin- Kabel und Stecker über- dung zum Netzwerk prüfen...

  • Seite 365: Fehlermeldungen Internes Gsm Modem

    Störungen Fehlermeldungen internes GSM Modem 11.4 Fehlermeldungen internes GSM Modem Die Statuscodes werden im Feld „Status“ unter GPRS- Konfiguration // Basis // Lan // Modem (intern) angezeigt Meldung Bedeutung Abhilfe -111 GM_WRONG_PAR Falscher Parameter SIM-PIN eintragen, auch AM_1_ERROR wenn keine PIN-Sperre eingestellt ist -135 GM_COULD_NOT_...

  • Seite 366: Störungsmeldungen Der Wechselrichter

    Störungen Störungsmeldungen der Wechselrichter 11.5 Störungsmeldungen der Wechselrichter Der Solar-Log™ kann drei Arten von Störmeldungen ausgeben.  Status- und Fehlermeldungen des Wechselrichters  Meldungen über Ausfall des Wechselrichters  Meldungen über Minderleistung einzelner Wechselrichter oder Strings (bei Multistring Wechselrichter) 1000/500/200 366 von 377 Solar-Log Installation...

  • Seite 367: Neu Starten Und Zurücksetzen

    Störungen Neu starten und Zurücksetzen 11.6 Neu starten und Zurücksetzen Ein Neustart ist notwendig, wenn der Solar-Log™ nicht mehr auf Eingaben über die Bedientasten oder auf Eingaben über PC-Bedienung reagiert. Es bleiben alle vorgenommenen Einstellungen am Gerät erhalten, ebenso die gesammelten Ertragsdaten.

  • Seite 368: Neustart Durchführen

    Störungen Neu starten und Zurücksetzen Neustart durchführen Reset-Taster z.B. mit einer aufgebogenen Büroklammer lang drücken  LED 1 erlischt, als Bestätigung, dass Reset-Taster gedrückt wurde.  Nach ca. 5 Sekunden leuchtet LED 1 wieder auf.  Wird jetzt der Taster losgelassen, macht der Solar-Log™ einen Neu- start.

  • Seite 369: 12 Entsorgung

    Entsorgung 12 Entsorgung Achtung Der Solar-Log™ enthält elektronische Bauteile, die bei der Verbrennung oder Entsor- gung über den Hausmüll hochgiftige Substanzen freisetzen können.  Den Solar-Log unbedingt im Wertstoffzentrum als Elektronikschrott entsorgen 1000/500/200 Solar-Log Installation 369 von 377...

  • Seite 370: 13 Technische Daten

    Technische Daten 13 Technische Daten 1000 Solar-Log Solar-Log Solar-Log Wechselrichterkommunikation (WR = Wechselrichter) max. WR-Anzahl Kommunikations- 1 × RS485/RS422 1 × RS485/RS422 1 × RS485, schnittstelle 1 × RS485/RS422 WR-Mischbetrieb empf. max. Anlagengröße 15 kWp 50 kWp 1 MWp max. Kabellänge max.
  • Seite 371 Technische Daten 1000 Solar-Log Solar-Log Solar-Log integrierter Webserver Grafische Visualisierung - PC lokal Grafische Visualisierung - Graf. Visualisierung - Internet LED - Statusanzeige Anzeige am Gerät 2-zeiliges Grafisches Display Matrixdisplay Bedienung am Gerät Folientastatur Touchscreen Großdisplay - / - + / + + / + RS485/S0-out Schnittstellen...

  • Seite 372: Anhang

    Anhang Anhang Internet-Ports Wird der Solar-Log™ über einen Router mit dem Internet verbunden, muss sichergestellt sein, dass auf dem Router folgende Ports für den Solar-Log™ freigeschalten sind: Port 21 FTP-Datentransfer (Passiv-Modus) Port 25 SMTP-Email Versand Port 53 UDP/TCP DNS-Namensauflösung (separater DNS möglich) Port 80 HTTP-Webserver Port 123...

  • Seite 373: Kaco Powador-Wechselrichter Im Verbund

    Anhang Kaco Powador-Wechselrichter im Verbund Abbildung 31: Kaco Powador-Wechselrichter im Verbund Hinweise zu Powador 6400xi und 8000xi  Powador 6400Xi und 8000xi im Verbund:  1 Wechselrichter als „Master“ setzen, 2 als „Slaves“; Beschriftung auf der Platine des Wechselrichters beachten! ...

  • Seite 374: Homepage-Service

    Anhang Homepage-Service Der Solar-Log™ bietet die Möglichkeit, Anlagedaten im Internet abzulegen. Dadurch sind beliebige Fernabfragen von jedem Internetanschluss aus mög- lich, und auch die Präsentation der Anlage für Freunde und Solar-Interessierte erfolgt über diesen Weg. Solar-Log™ WEB „Commercial“ Für private Anlagenbesitzer, die ihre Anlage mit Unterstützung durch einen In- stallateur überwachen und warten wollen.

  • Seite 375: Automatische Benachrichtigungen Per E-Mail Und Sms

    Anhang Solar-Log™ WEB „Classic 1st Edition“ Für Betreiber bestehender Anlagen und Nutzer unseres bisherigen Inter- netangebots führen wir die bisherige Solar-Log™ „Home Edition“ bis auf Wei- teres in der bekannten Form weiter. Automatische Benachrichtigungen per E-Mail und SMS ™ Ein wichtiges Merkmal des Solar-Log sind die automatischen Benachrichti- gungen, die per E-Mail oder SMS versendet werden können.

  • Seite 376: Abbildungsverzeichnis

    Abbildungsverzeichnis Abbildungsverzeichnis Solar-Log™ Wandmontage ................10 Abbildung 1: 200, 500 – Unterseite ............12 Abbildung 2: Anschlüsse Solar-Log – Oberseite............... 12 Abbildung 3: S0-Anschluss Solar-Log 1000 – Unterseite ..............13 Abbildung 4: Anschlüsse Solar-Log 1000 – Oberseite ..............13 Abbildung 5: Anschlüsse Solar-Log 1000 Abbildung 6:...
  • Seite 377 Das Urheberrecht dieser Anleitung verbleibt beim Hersteller. Kein Teil dieser Anleitung darf in irgendeiner Form ohne die schriftliche Genehmigung der Solare Datensysteme GmbH reproduziert oder unter Verwendung elektroni- scher Systeme verarbeitet, vervielfältigt oder verbreitet werden. Zuwiderhandlungen, die den o. g. Angaben widersprechen, verpflichten zu Schadensersatz.
