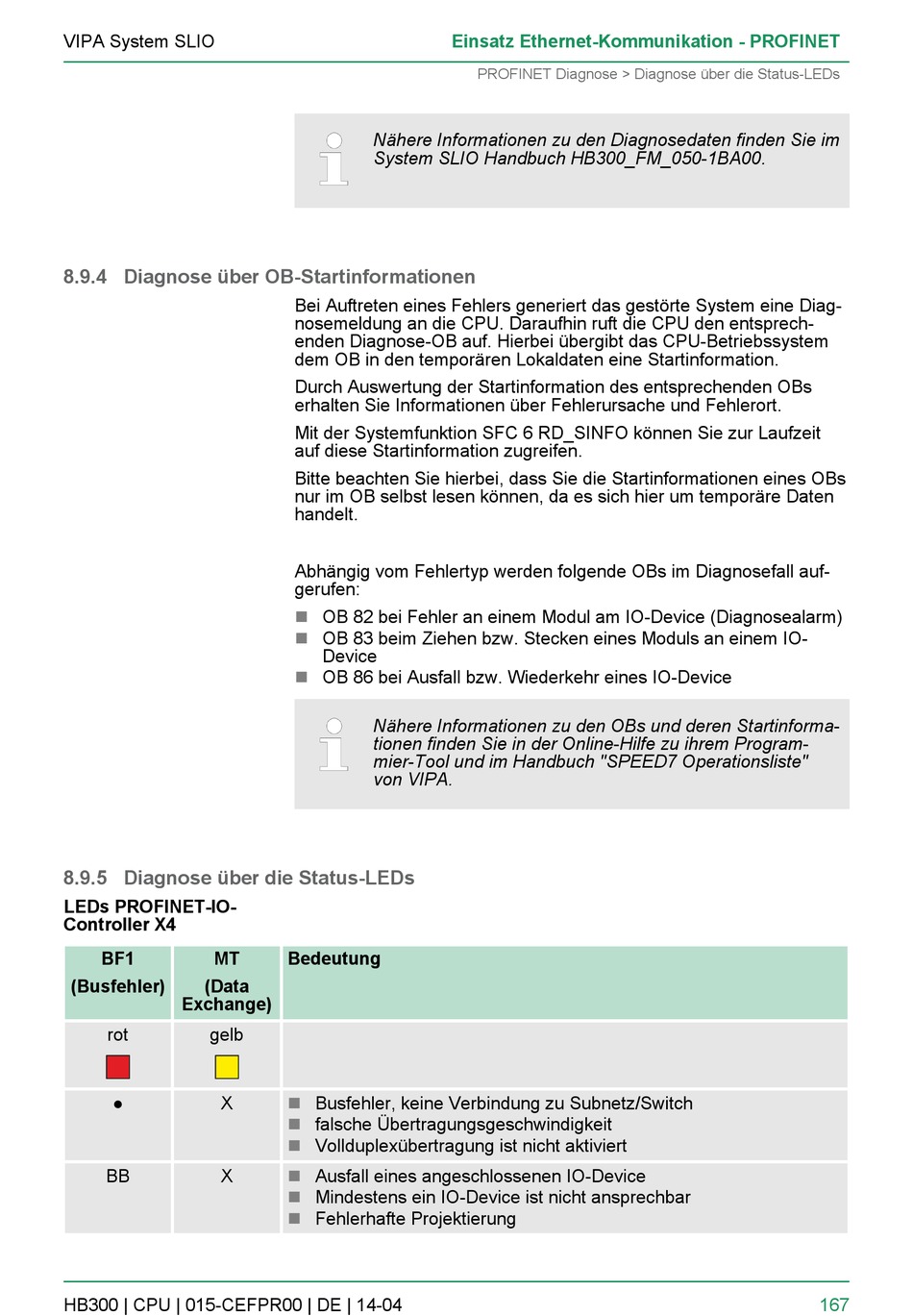

8.9.4 Diagnose über OB-Startinformationen
8.9.5 Diagnose über die Status-LEDs
LEDs PROFINET-IO-
Controller X4
BF1 MT
(Busfehler) (Data
Exchange)
rot gelb
● X
BB X
HB300 | CPU | 015-CEFPR00 | DE | 14-04
Einsatz Ethernet-Kommunikation - PROFINET
Nähere Informationen zu den Diagnosedaten finden Sie im
System SLIO Handbuch HB300_FM_050-1BA00.
Bei Auftreten eines Fehlers generiert das gestörte System eine Diag-
nosemeldung an die CPU. Daraufhin ruft die CPU den entsprech-
enden Diagnose-OB auf. Hierbei übergibt das CPU-Betriebssystem
dem OB in den temporären Lokaldaten eine Startinformation.
Durch Auswertung der Startinformation des entsprechenden OBs
erhalten Sie Informationen über Fehlerursache und Fehlerort.
Mit der Systemfunktion SFC 6 RD_SINFO können Sie zur Laufzeit
auf diese Startinformation zugreifen.
Bitte beachten Sie hierbei, dass Sie die Startinformationen eines OBs
nur im OB selbst lesen können, da es sich hier um temporäre Daten
handelt.
Abhängig vom Fehlertyp werden folgende OBs im Diagnosefall auf-
gerufen:
n OB 82 bei Fehler an einem Modul am IO-Device (Diagnosealarm)
n OB 83 beim Ziehen bzw. Stecken eines Moduls an einem IO-
Device
n OB 86 bei Ausfall bzw. Wiederkehr eines IO-Device
Nähere Informationen zu den OBs und deren Startinforma-
tionen finden Sie in der Online-Hilfe zu ihrem Program-
mier-Tool und im Handbuch "SPEED7 Operationsliste"
von VIPA.

Bedeutung

n Busfehler, keine Verbindung zu Subnetz/Switch
n falsche Übertragungsgeschwindigkeit
n Vollduplexübertragung ist nicht aktiviert
n Ausfall eines angeschlossenen IO-Device
n Mindestens ein IO-Device ist nicht ansprechbar
n Fehlerhafte Projektierung
