Motorstecker, Bremse- und Temperaturkontakt
Feedbackstecker
Anzugsdrehmomente!
Bitte beachten Sie die Anzugsdrehmomente der Motor- und Feedbackstecker! Detaillierte Informa-
tionen dazu finden Sie im Kapitel: „Motoren" und „Feedback" des Systemhandbuchs AX5000!
AX5000

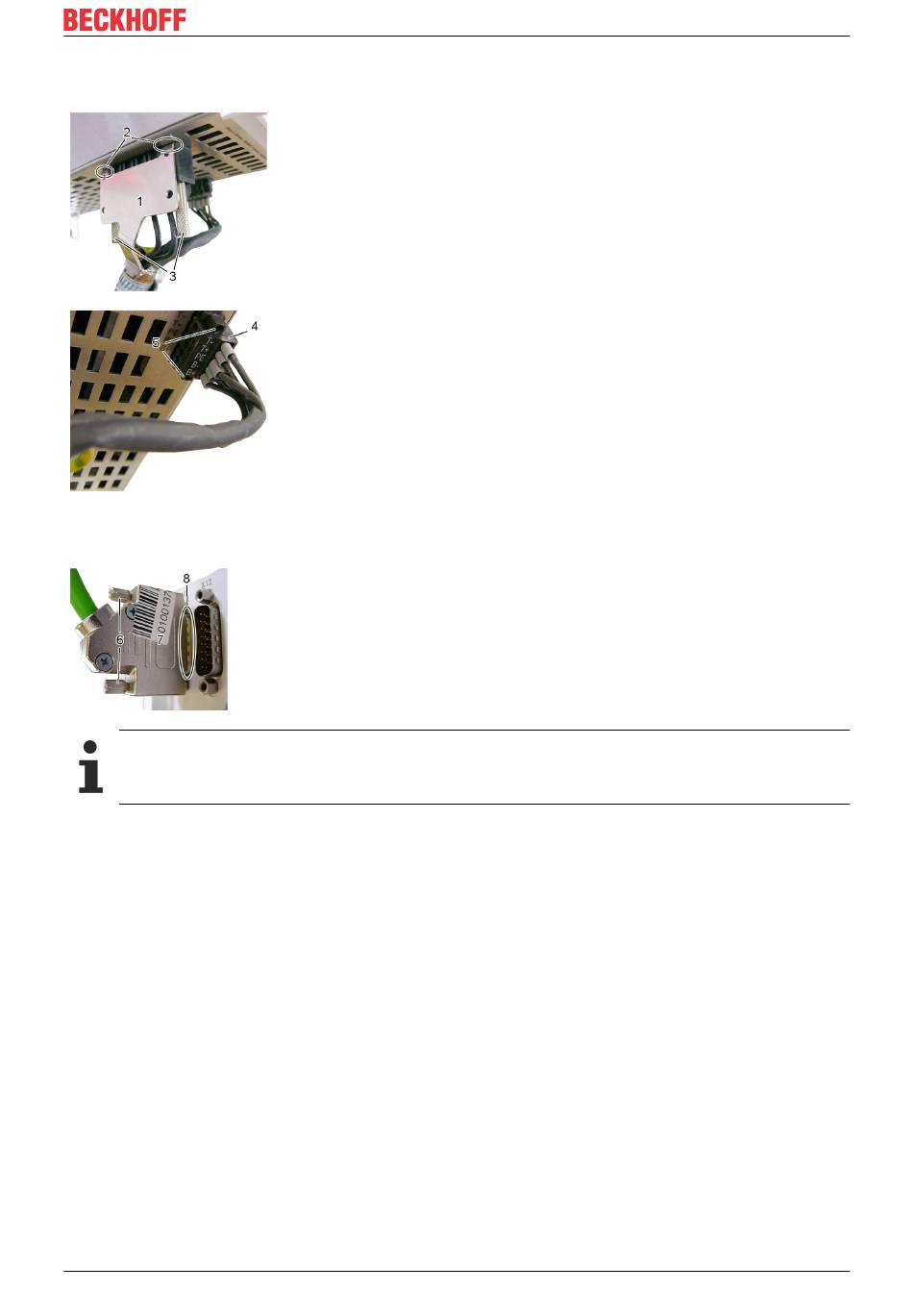

Beim Motorstecker ist der Anschluss des
Schirmblechs (1) im Hinblick auf die Störsicherheit
besonders wichtig. Das Schirmblech (1) wird über die
beiden Laschen (2) mit dem metallischen Gehäuse
des AX5000 verbunden. Damit ein sicherer Kontakt
entsteht, müssen die beiden Schrauben (3) mit einem
entsprechenden Werkzeug fest angezogen werden.
Der Brems- Temperaturstecker (4) muss mit den
beiden Schrauben (5) fest angeschlossen werden,
die Schirmanbindung erfolgt über den PE-Pin,
welcher intern an das metallische Gehäuse des
AX5000 angeschlossen ist.
Der Schirmanschluss geschieht über das
Trapezblech (8), welches mit dem metallischen
Gehäuse (7) verbunden ist. Das Gegenstück beim
AX5000 ist intern am metallischen Gehäuse des
AX5000 angeschlossen Die Schrauben (6) müssen
fest angezogen werden, damit das Trapezblech (8)
nieder ohmig mit dem Gegenstück verbunden wird.
