Potenzialausgleich

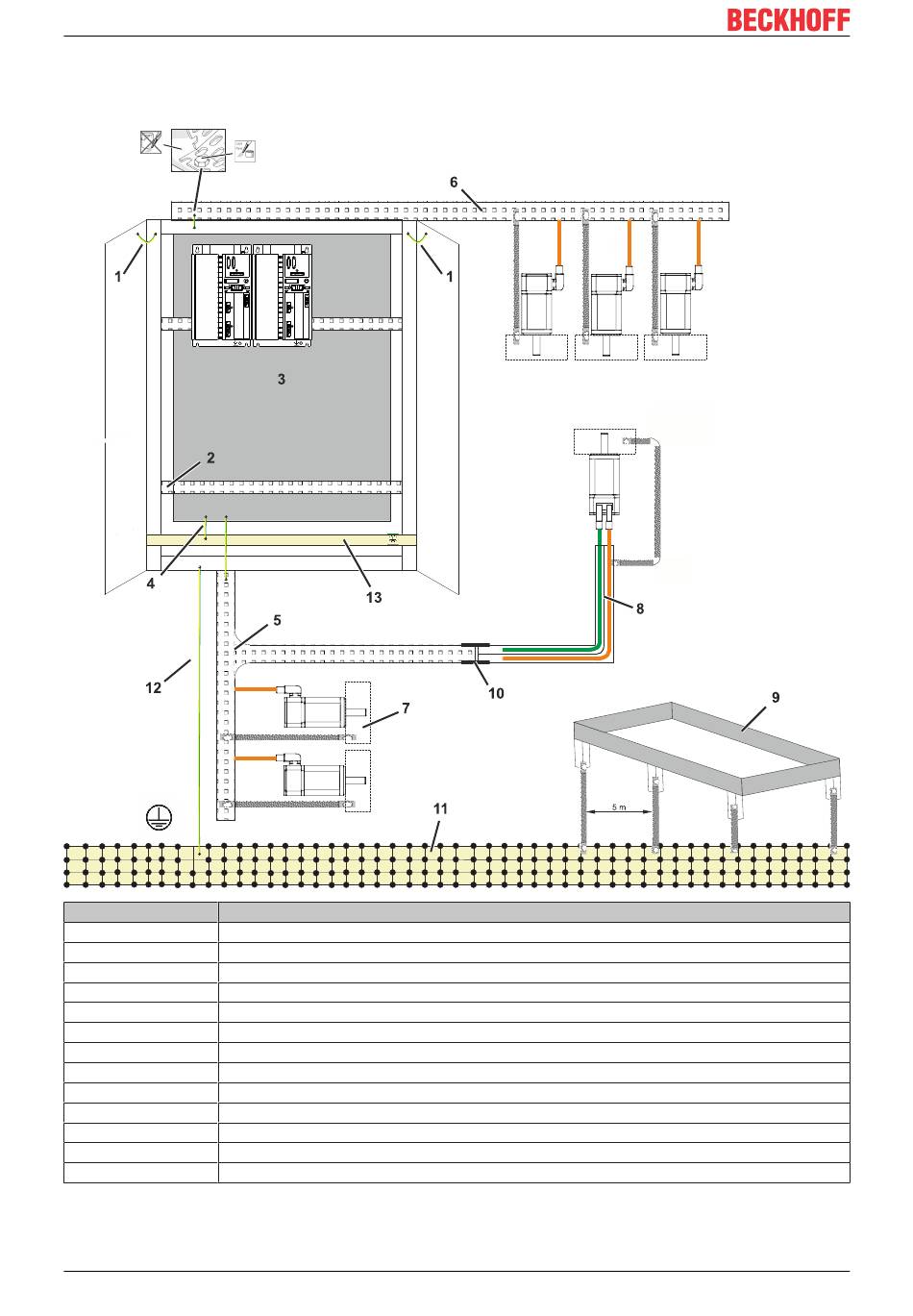

Die nachfolgende Abbildung zeigt einen beispielhaften Potenzialausgleich mit verschiedenen Komponenten.
Bitte beachten Sie, dass jeder Potenzialausgleich applikationsspezifisch ist und das folgende Beispiel nicht
als Standard-Lösung in Betracht gezogen werden sollte!
Positionsnummer Erläuterung
1 Schaltschranktür mit Masseband-Verbindung
2 Hutschiene zur Komponentenbefestigung
3 nicht lackierte Montageplatte im Schaltschrank
4 Masseband-Verbindung zwischen PE-Schiene und nicht lackierter Montageplatte
5 Großflächige Kabelkanal-Verbindung
6 Kabelkanal aus Blech
7 Potenzialausgleich zwischen Motor (OCT) und Kabelkanal (HF-tauglich) über angeflanschte Adapterplatte
8 Trennschiene im Kabelkanal für Signal- (grün) und Leistungsleitung (orange)
9 Potenzialausgleich zwischen Maschinengestell und Fundament-Erdung
10 Leitende Verbindung des metallischen Kabelkanals
11 Fundament-Erdung mit einer Stahl-Armierung in der Betondecke
12 Masseband-Verbindung zwischen Schaltschrank und Fundament-Erdung
13 PE-Schiene im Schaltschrank
