5 BETRIEB
5
BETRIEB
5.1
Übersicht
Allgemeine Sicherheitshinweise für den Umgang mit der Ausrüstung werden im
Kapitel "SICHERHEIT" in diesem Dokument aufgeführt. Lesen Sie dieses Kapitel,
bevor Sie mit der Ausrüstung arbeiten!
HINWEIS!
Verwenden Sie beim Transport der Ausrüstung den dafür vorgesehenen Griff. Ziehen
Sie niemals an den Kabeln.
WARNUNG!
Stromschlag! Werkstück oder Schweißkopf dürfen während des Betriebs nicht berührt
werden!

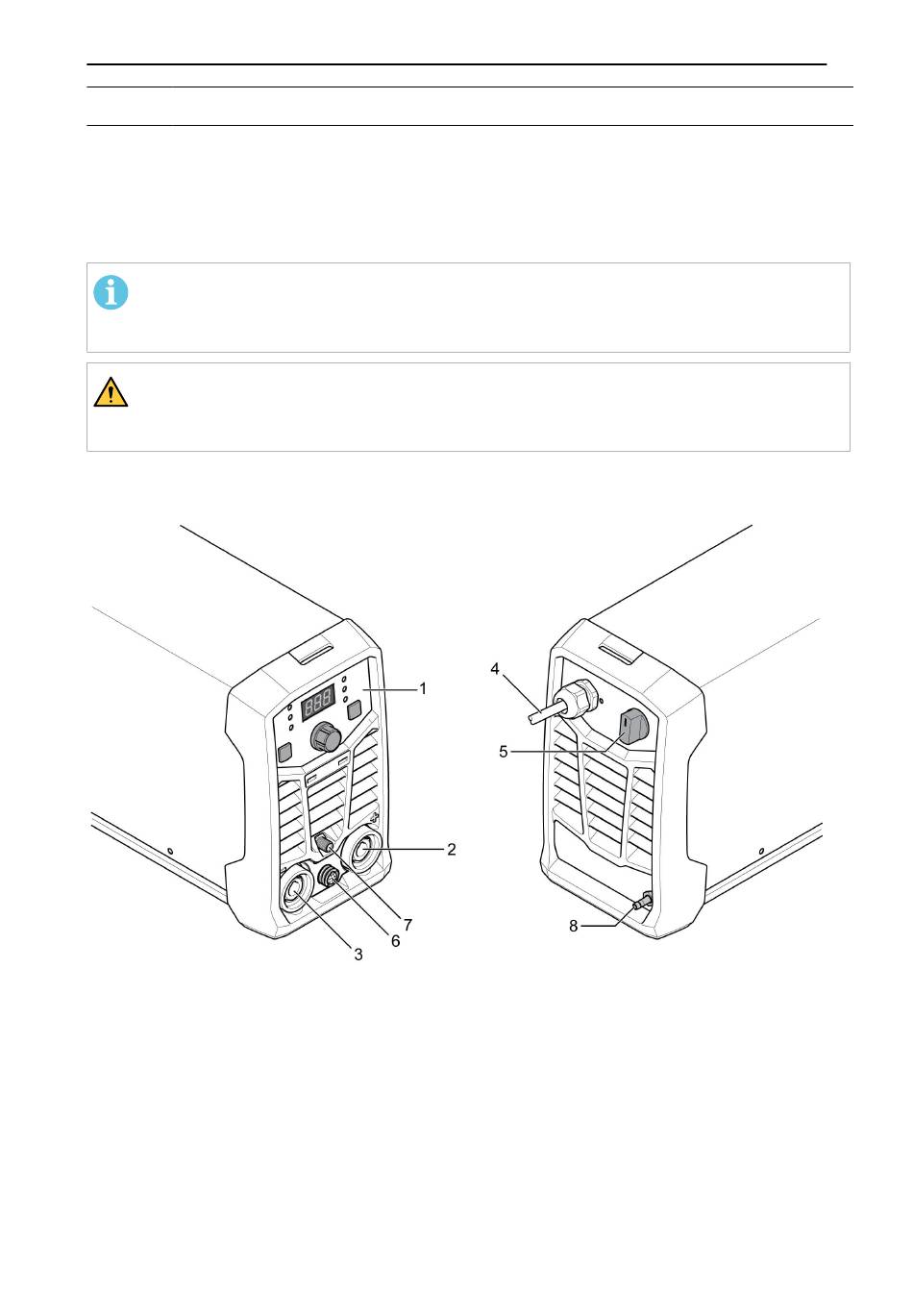

5.2
Anschlüsse und Bedienelemente
1.
Einstellkonsole
2.
Schweiß-Pluspol:
3.
Schweiß-Minuspol:
4.
Stromkabel
5.3
Anschließen von Schweiß- und Massekabel
Die Stromquelle besitzt zwei Ausgänge: einen Schweiß-Pluspol (+) und einen
Schweiß-Minuspol (-). An diese werden Schweißkabel und Massekabel angeschlossen. Der
Ausgang, mit dem das Schweißkabel verbunden wird, hängt vom Schweißverfahren bzw.
vom verwendeten Elektrodentyp ab.
Schließen Sie das Massekabel an den anderen Ausgang der Stromquelle an. Stellen Sie
sicher, dass die Kontaktklemme des Massekabels am Werkstück angeschlossen ist und dass
0463 712 101
5.
Hauptstromschalter, I/O
6.
WIG-Schalter/Fernbedienungsanschluss
7.
Gasversorgung, Ausgang
8.
Gasversorgung, Eingang
- 14 -
© ESAB AB 2021
