Repair and cleaning procedure / Procedimientos de reparación y limpieza / Instructions de réparation et de
nettoyage / Reparatur- und Reinigungs-Anleitung / Procedimentos de Reparo e Limpeza
Ensemble inverseur et moteur d'air / Umkehrschalter und Luftmotor / Conjunto do inversor de Ar
DE
1. Die Schrauben lösen und den Deckel vorsichtig nach oben
wegziehen.
2. Die obere Feder (3) und die Federhalterung (4) innerhalb des
Deckels überprüfen. Falls beschädigt, ersetzen.
3. Die untere Feder (20) und den Dämpfer (19) entfernen und
legscheiben (18) den Umkehrschalter soweit herausziehen, bis
die Öffnung im Pumpkolben (10) auf der Höhe des entfernten
Schalldämpfers sichtbar wird. Eine 8mm-Stahlstange in dieses
Loch einführen, um den Kolben zu blockieren.

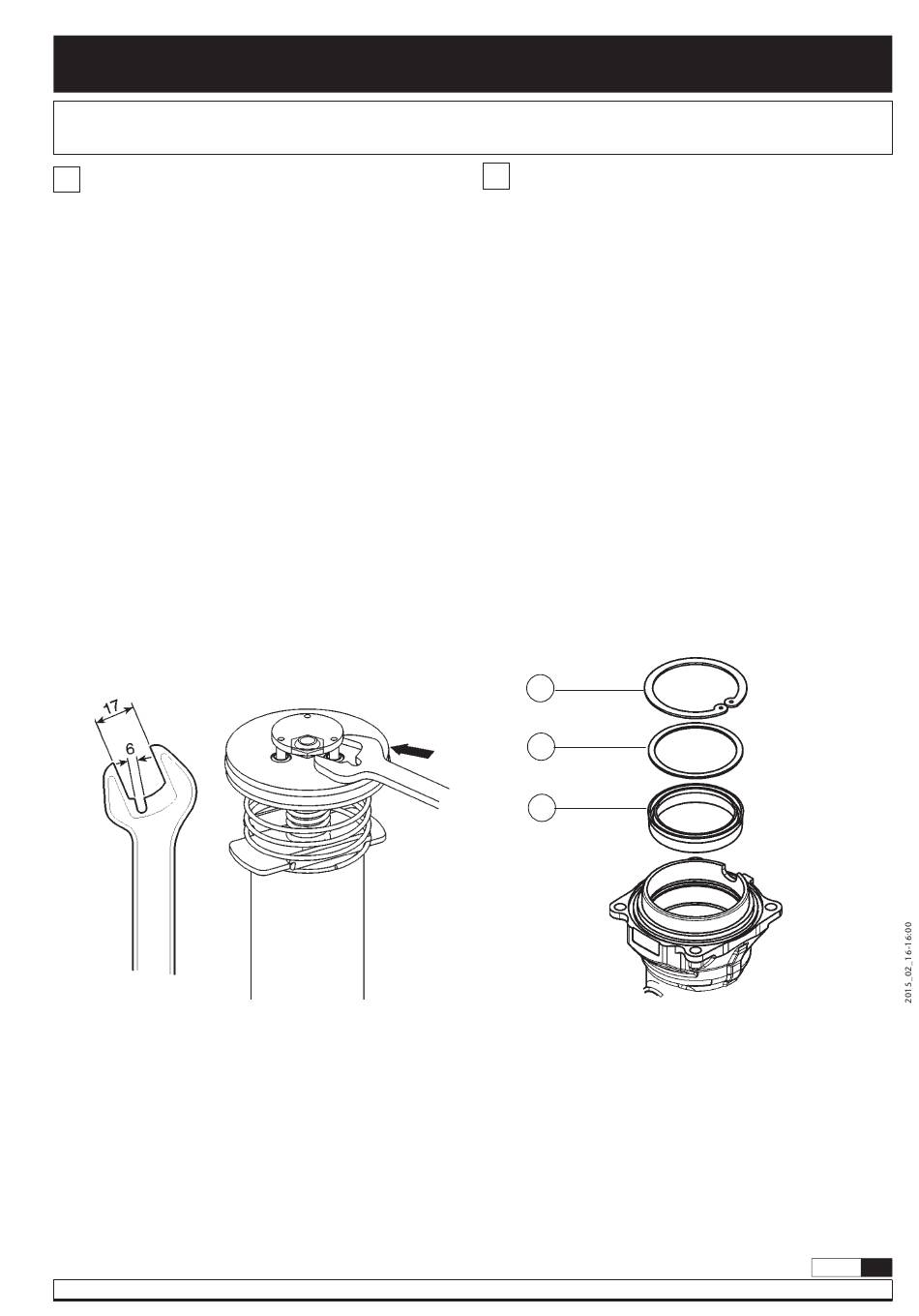

4. Mit einem vorbereiteten 17mm-Schraubenschlüssel (Bild 9),
wird der Umkehrschalter (5) abgeschraubt.
5. Den Kolben (10) entfernen und den Sprengring (11), die
Beilagscheibe (12) und die Dichtung (13) zerlegen (Bild 10).
Kolben auf Kratzer prüfen. Evtl. beschädigte Teile ersetzen.
6. Gemäss dieser Anleitung den Zusammenbau Schritt für Schritt
in umgekehrter Reihenfolge durchführen.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
Inverting set and air motor / Conjunto inversor y motor de aire /
Fig. 9
PT
1. Afrouxar os parafusos e retirar a tampa superior, puxando
para cima.
2. Verificar a mola superior (3) e o assento da mola (4) na
tampa. Substituir estas peças se necessario.
3. Desmontar o anel de segurança inferior (20) e o silenciador
(19) e o anel travante (18), tirar o conjunto do inversor
puxando para cima até o orificio do pistão (10) esteja visivel,
para que o conjunto do silenciador seja desmontado.
Introduzir uma vareta de aço (8mm) no orificio para retirar o
pistão.
4. Usar uma chave fixa 17mm (figura 9) para separar o cojunto
do inversor (5).
5. Remover o pistão (10) e desmontar o anel elastico (11), a
vedação (12) e o retentor (13) (figura 10). Analisar o pistão
e substituir as peças que estiverem danificadas
6. Montar o conjunto do inversor no sentido contrario aos
passos acima.
11
12
13
Fig. 10
13
R. 02/15 834 809
