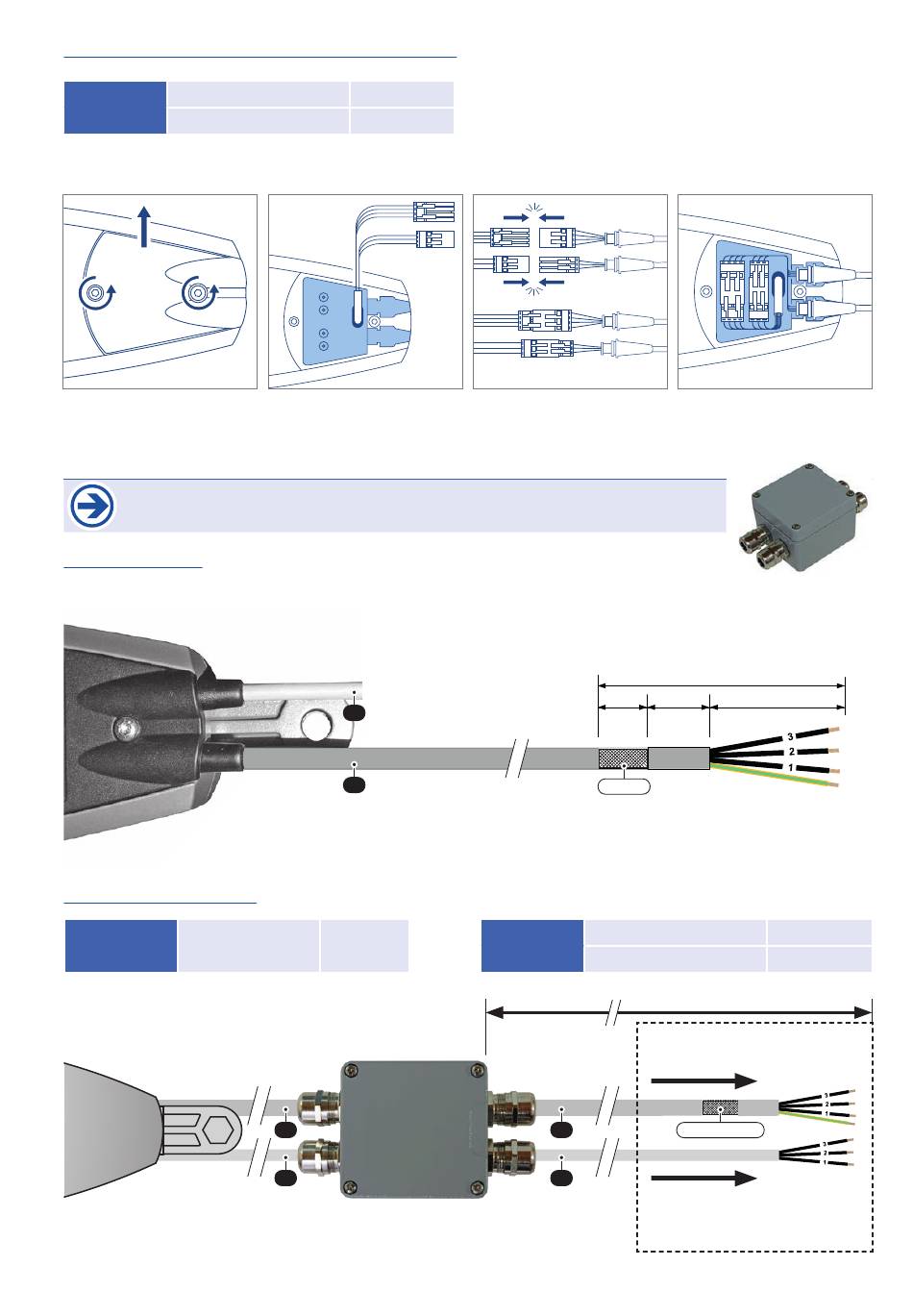

tousek SWING X Montage- Und Betriebsanleitung Seite 9

SWING X TP: Anschluss Motor- & Sensorkabel
Kabel-Set
SWING X TP
*)
SWING X TP: Kabelverbindung mittels Klemmdose
Für eine EMV-konforme Kabelverlängerung ist unbedingt die Klemmdose inkl. der
Verschraubung zu verwenden.
Motorkabel:
(M) Motorkabel
(S) Sensorkabel
SWING X TP Unterseite
Kabelverlängerung:
zur Kabelverbindung
Klemmdose
von Motor- bzw.
SWING X TP
Sensorleitung
tousek / DE_SWING-X_42001009 / 25. 05. 2020
Art.Nr.
2,5m 14120470
10m 14120480
S
M
Art.Nr.
14120420
M
S
15mm 30mm
Schirm
10m Verlängerung
Motorkabel für
SWING X TP
*)
20m Verlängerung
oder gleichwertiges Kabel vom Typ YSLC/PUR-JZ 4G0,75mm
*)
Anschluss am
Frequenzumformer
M
S
Anschluss an
den Sensorklemmen (KL2)
auf der Hutschiene
110mm
65mm
Art.Nr.
14120430
14120440
2
ST63
Kabelschirm
- 9 -
