tousek SWING X Montage- Und Betriebsanleitung Seite 8

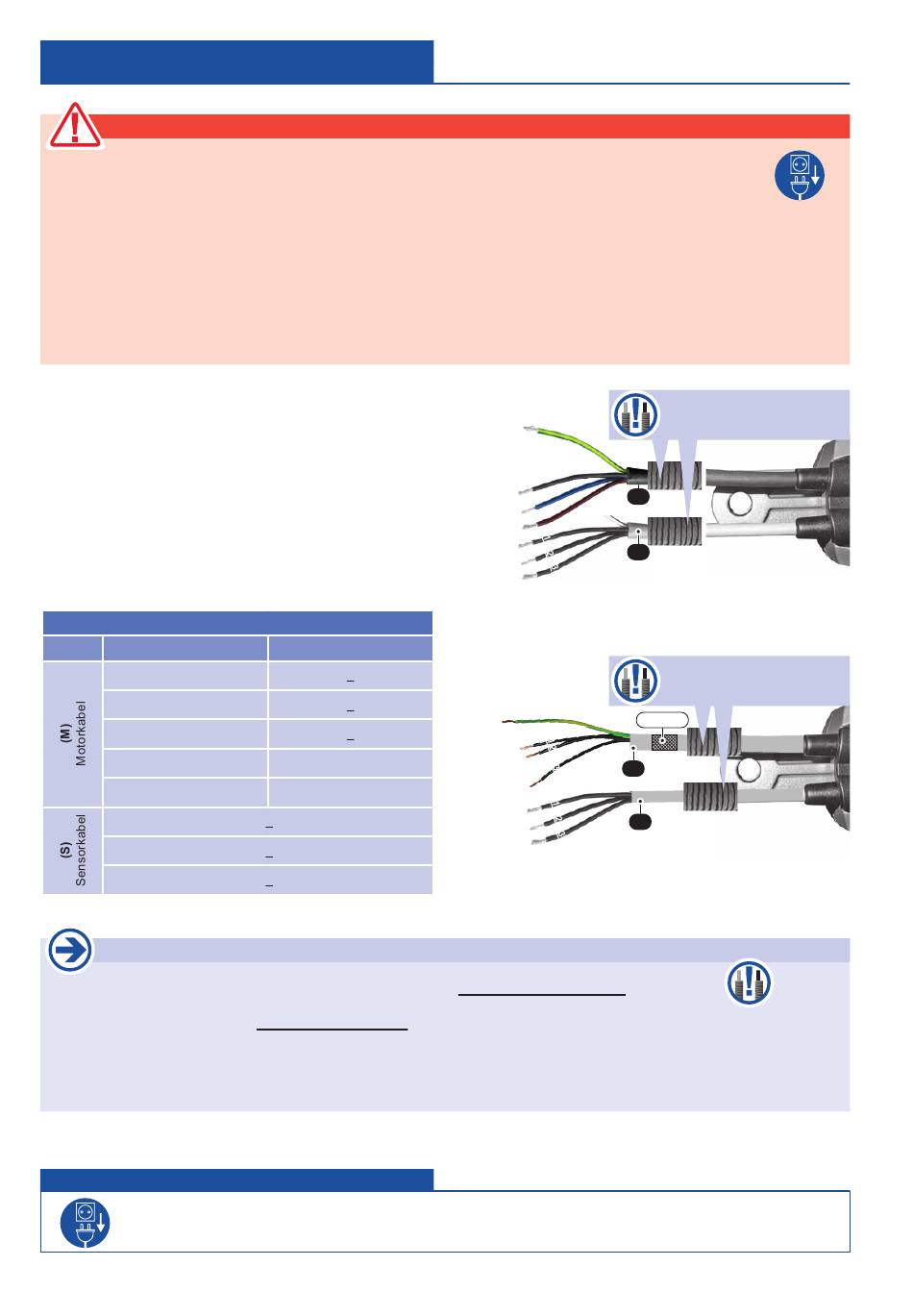

2d. Elektrische Anschlüsse und
Krafteinstellung
• Vor Durchführung der elektrischen Anschlüsse muss die gesamte Drehtoranlage (samt Steuerung)
unbedingt stromlos geschaltet werden.
• Die Sicherheitsvorschriften zur Vermeidung elektrischer Schläge sind einzuhalten.
• Das Gerät ist ausschließlich von qualifiziertem Fachpersonal anzuschließen.
• Das Gerät darf nicht in explosionsgefährdeter Umgebung eingesetzt werden !
• Es ist ein allpolig trennender Hauptschalter mit einem Kontaktöffnungsabstand von min. 3mm vorzusehen. Die
Anlage ist in jedem Fall gemäß den geltenden Sicherheitsvorschriften zu schützen!
• WICHTIG: Die Steuerleitungen (Sensor, Taster, Funkfernsteuerung, Lichtschranken etc.) sind getrennt von
den 230V Leitungen (Zuleitung, Motore, Signallicht) zu verlegen.
• Bei der Krafteinstellung sind unbedingt geltende Sicherheitsvorschriften und Normen einzuhalten !
• Bei Durchführung der elektrischen Anschlüsse muss die
Drehtoranlage unbedingt stromlos geschaltet werden.
• Motorleitung (M) und Sensorleitung (S) laut Steuerungs-
anleitung an die Steuerung anschließen.
• Dabei unbedingt auf die Farbe bzw. Markierung ( Kenn-
ziffern 1–3) der Leitungen achten !
• Anschluss diverser Sicherheitseinrichtungen, Impuls geber
und anderer Zubehörteile lt. betreffenden Anleitungen
(Kabelplan beachten).
• Die Krafteinstellung des Antriebs erfolgt über die Steuerung
(siehe Steuerunganleitung).
Anschlussdraht mit der Farbe/Ziffer
SWING X
schwarz
braun
blau
grün/gelb
• Die Motor- und Sensorkabel müssen unbedingt in zwei, voneinander getrennten Schläuchen
oder einem Kabelkanal mit Trennwand zur Steuerung geführt werden.
• Das Sensorkabel darf die max. Länge von 50m nicht überschreiten ! - Bei Längen von mehr als 20m sind
unbedingt geschirmte Steuerleitungen zu verwenden. Der Schirm muss mit dem Draht Nr. 3 mitgeklemmt
werden (Klemme 68).
2e. Demontage
Die Demontage des Motors erfolgt in umgekehrter Reihenfolge zur Montage.
Es ist darauf zu achten, dass vor der Demontage die Spannungsversorgung des Antriebes abgeschalten wird !
- 8 -
Warnung
SWING X TP
1
2
3
grün/gelb
Schirm
1
2
3
Wichtig
gelb/grün
schwarz
blau
braun
1
2
3
gelb/grün
1
2
M
3
1
2
3
Antriebe SWING X TP
tousek / DE_SWING-X_42001009 / 25. 05. 2020
Montage
WICHTIG!
Getrennte Schläuche oder
Kabelkanal mit Trennwand!
M
S
Antriebe SWING X
WICHTIG!
Getrennte Schläuche oder
Kabelkanal mit Trennwand!
Schirm
S
