tousek SWING X Montage- Und Betriebsanleitung Seite 12

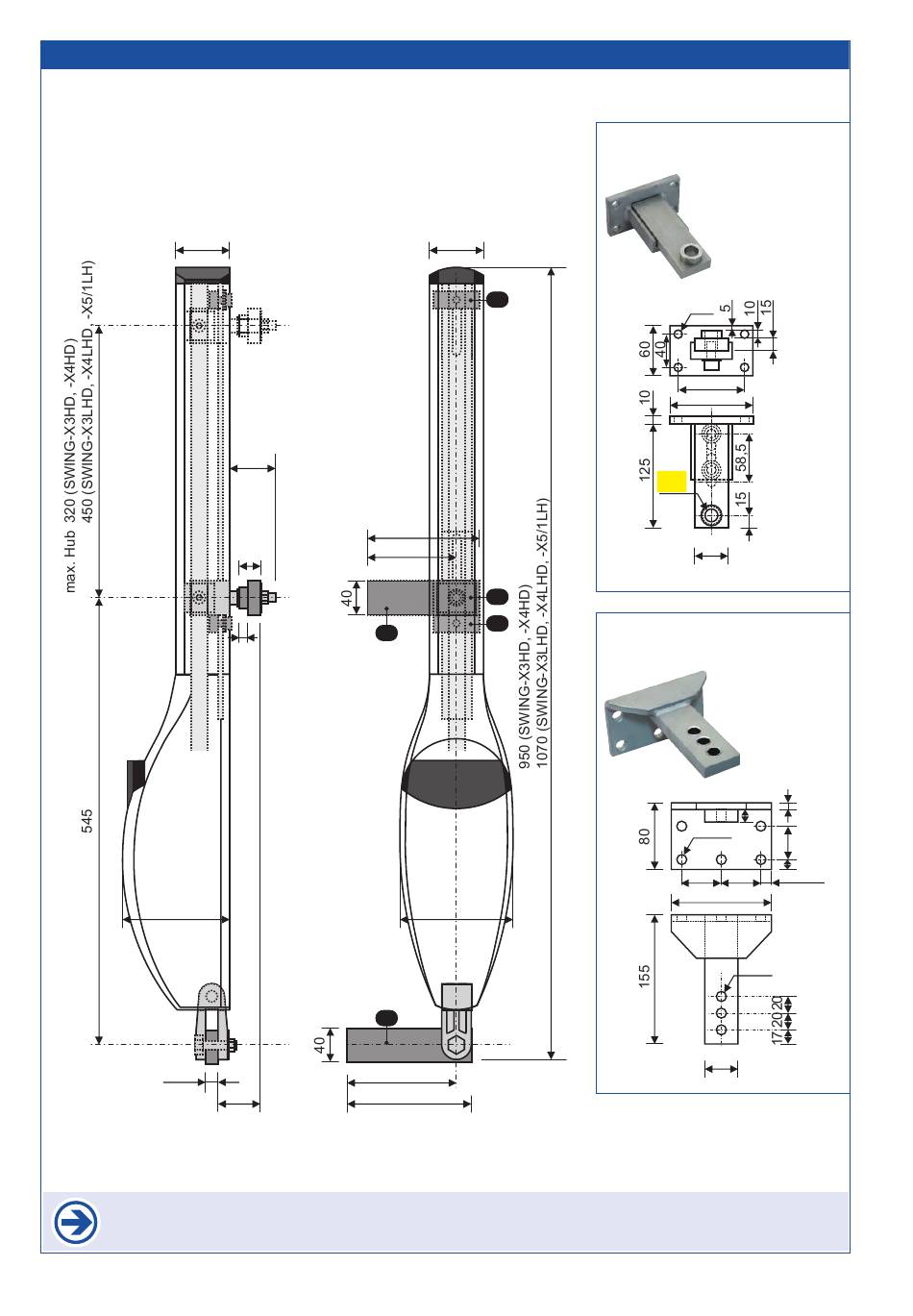

5. Maßskizze SWING X
• Maße in mm
(1) Vorderer Anschweißteil (Montage am Tor - unterstützt durch Knotenblech !)
(2) Hinterer Anschweißteil (Montage an der Torsäule - unterstützt durch Knotenblech !)
(5) interner Endanschlag (für Stellung "GESCHLOSSEN" bei nach innen öffnenden Toren)
(6) interner Endanschlag (für Stellung "OFFEN" bei nach innen öffnenden Toren)
(L) Laufstück
68
125
15
Bei steigenden Toren muss die max. Flügelbreite und das Torgewicht um bis zu 50% reduziert werden.
Die tor- und säulenseitige Aufhängung des Antriebs läßt, eine mögliche Steigung / Gefälle der Torein-
fahrt bis 7° zu.
- 12 -
50
125
110
25
1
10
2
130
147
V=65
optional: torseitige
65
5
L
6
optional: säulenseitige
125
Maße und technische Änderungen vorbehalten !
Drehtorantrieb SWING-X
Motorkonsole (schraubbar)
Art. Nr.
verzinkt 14120310
Edelstahl 14120320
Ø10
80
100
Ø16
40
Motorkonsole (schraubbar)
Art. Nr.
verzinkt 14120280
Edelstahl 14120300
15
Ø12,5
40
12,5
12,5
47,5 47,5
120
Ø12,2
40
tousek / DE_SWING-X_42001009 / 25. 05. 2020
