tousek SWING X Montage- Und Betriebsanleitung Seite 10

M

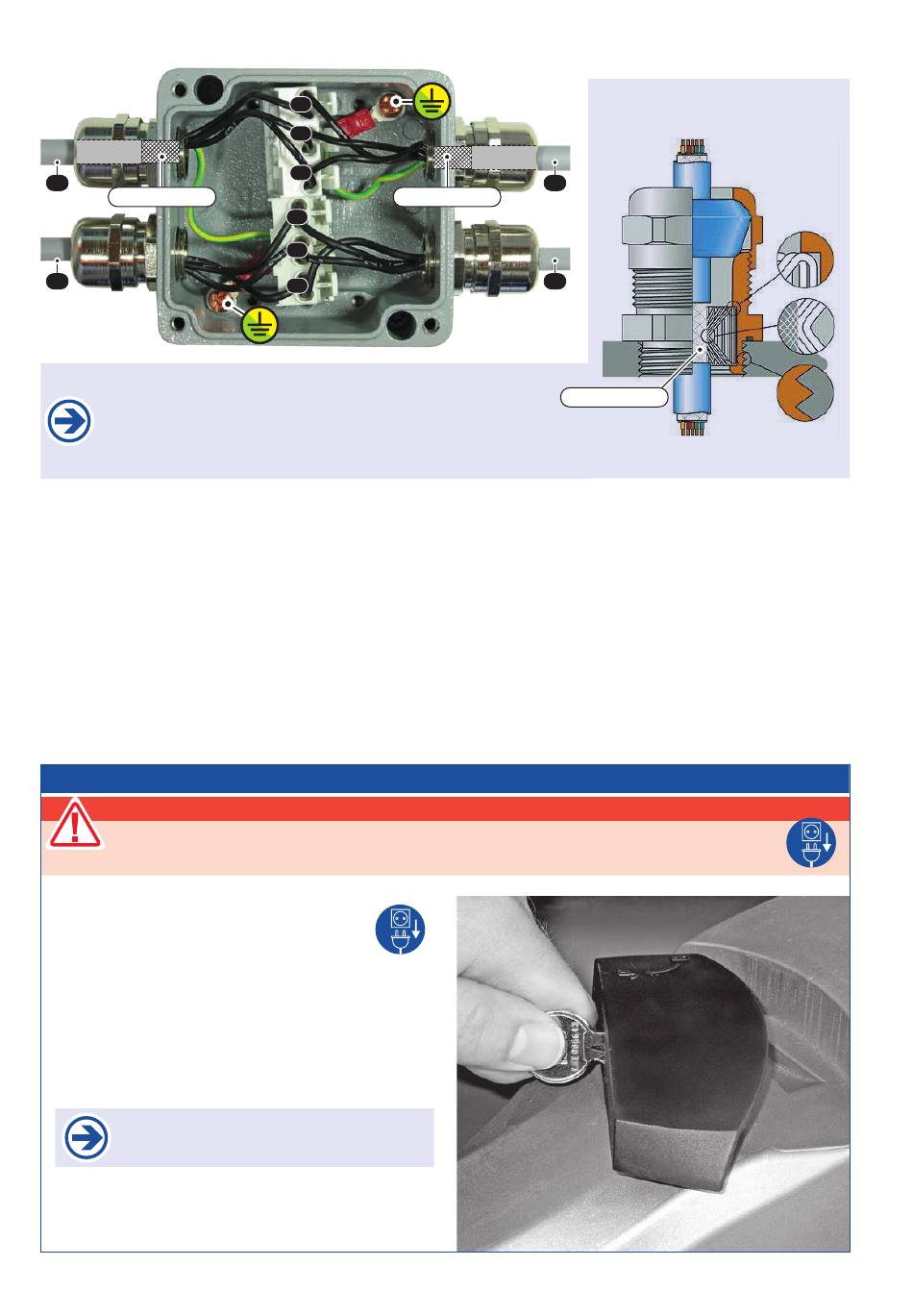

Kabelschirm
S
• Metallzungen in den Öffnungen der Kabelverschraubungen sorgen
für den Kontakt zum Schirm.
Der Kabelmantel ist an diesen Stellen zu entfernen!
• Bitte beachten Sie, dass der Schirm der Motorleitungen (M) mit
den Metallzungen der Verschraubung korrekt Kontakt haben!
3. Notentriegelung des Antriebes bei Stromausfall
Stellen Sie vor Entriegelung eines Antriebs unbedingt sicher, dass die Stromversorgung der Anlage
abgeschaltet ist und bis nach dem neuerlichen Verriegeln des Antriebs abgeschaltet bleibt!
• Ist es erforderlich den Antrieb zu entriegeln
(z.B. bei Stromausfall, gehen Sie wie folgt vor:
• Stromversorgung der Anlage abdrehen !
• Sperren sie das Notentriegelungsschloss auf und drehen
sie den Notentriegelungshebel bis zum Anschlag (um 90°).
• Der Antrieb ist nun entriegelt und sie können das Tor
händisch bewegen (langsam ! - nicht schneller als im
Motorbetrieb).
• Zur Wiederherstellung des Motorbetriebes drehen sie den
Entriegelungshebel wieder in seine ursprüngliche Position
zurück und versperren das Schloss.
Nachdem der Handgriff in Normalposition gestellt
wurde, unbedingt das Tor händisch bewegen, bis
das Getriebe hörbar einrastet!
• Danach schalten Sie die Stromversorgung wieder ein.
Nach Impulsgabe wird die Offenpositionen langsam
angefahren.
- 10 -
1
2
3
Kabelschirm
1
2
3
Wichtig: Stromabschaltung vor Entriegelung!
Kabelverschraubung M16
M
S
Kabelschirm
Drehtorantrieb SWING-X, -X TP
tousek / DE_SWING-X_42001009 / 25. 05. 2020
