Sonderfall: Nach AUSSEN öffnend

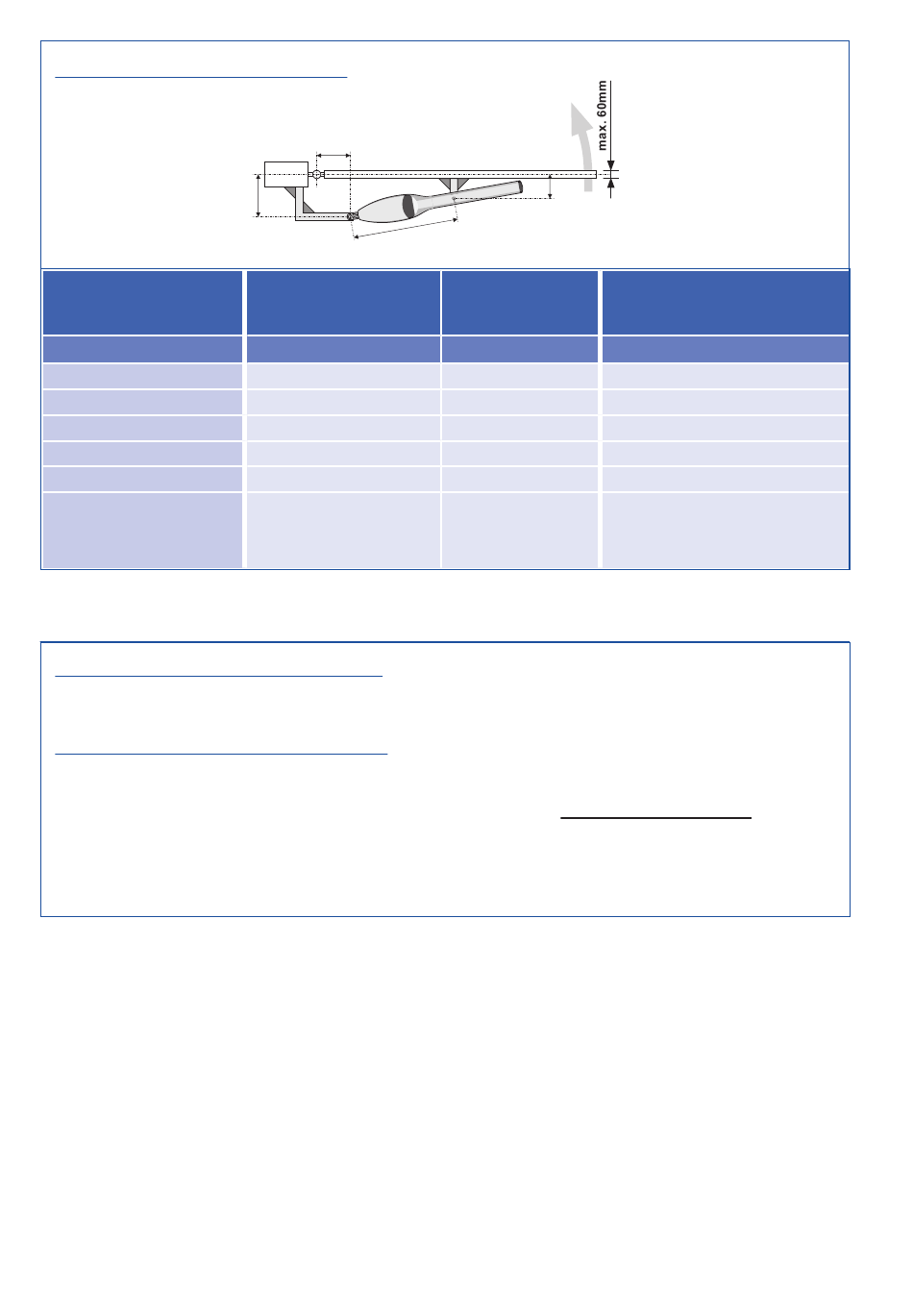

Montagemaße
aufgehend nach AUSSEN
Anwendung
A (mm)
B (mm)
C (mm)
D (mm)
max. Öffnungswinkel
max. Flügelbreite
Befestigung der Anschweißteile
Befestigung des hinteren Anschweißteils
• Nach Ermittlung des Drehpunktes (unter Beachtung der Montagemaße) befestigen Sie den hinteren Anschweißteil
(2) in dieser Position an der Torsäule (Wand) und stützen ihn mit einem Knotenblech (3) ab.
Befestigung des vorderen Anschweißteils
• Nun befestigen Sie den vorderen Anschweißteil (1) unter Einhaltung des Maßes C am Torflügel.
Achtung: Ober-/Unterseite beachten (siehe Abb. Seite 4).
• Achten Sie dabei darauf, dass das Tor völlig geschlossen ist und der vertikale Versatz V = 65mm zwischen
den beiden Anschweißteilen eingehalten wird, um eine waagrechte Montage des Antriebes zu gewährleisten.
• Bei dünnwandigen, oder Holztoren darf der vordere Anschweißteil (1) nicht direkt am Tor montiert werden,
sondern es muss ein Flacheisen unterlegt werden.
• Stützen Sie auch den vorderen Anschweißteil (1) mittels Knotenblech (3) ab.
- 6 -
B
A
C
SWING X3HD +
SWING X3 TPspeed
(Standardhub)
Standard
145
145
550
110
100°
3m
AUSSEN
D
SWING X4HD
(Standardhub)
Standard
145
145
550
110
100°
4m
SWING X3LHD + X4LHD +
X5/1LH + X4 LHTP
(langer Hub)
Standard
200
200
570
145
95°
X3LHD: 3,5m
X4LHD: 4,5m
X5/1LH: 5m
X4 LHTP: 4m
