Erstmontage der VETTER SmartFork
VETTER SmartFork® am Gabelträger montieren
5.

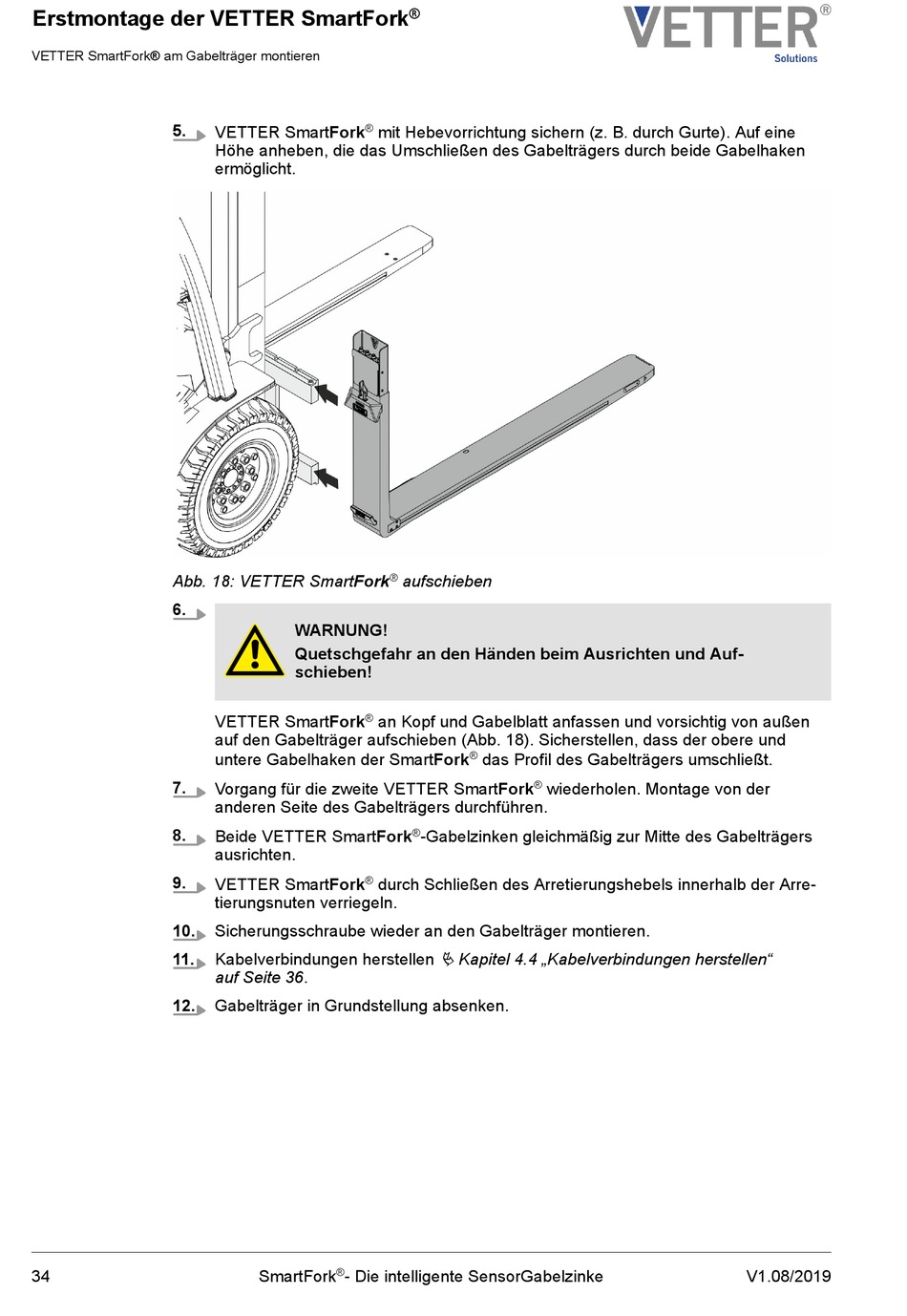

Abb. 18: VETTER SmartFork
6.
7.
8.
9.
10.
11.
12.
34
®
VETTER SmartFork mit Hebevorrichtung sichern (z. B. durch Gurte). Auf eine
Höhe anheben, die das Umschließen des Gabelträgers durch beide Gabelhaken
ermöglicht.
WARNUNG!
Quetschgefahr an den Händen beim Ausrichten und Auf-
schieben!
®
VETTER SmartFork an Kopf und Gabelblatt anfassen und vorsichtig von außen
auf den Gabelträger aufschieben (Abb. 18). Sicherstellen, dass der obere und
untere Gabelhaken der SmartFork
Vorgang für die zweite VETTER SmartFork
anderen Seite des Gabelträgers durchführen.
Beide VETTER SmartFork
ausrichten.
VETTER SmartFork ® durch Schließen des Arretierungshebels innerhalb der Arre-
tierungsnuten verriegeln.
Sicherungsschraube wieder an den Gabelträger montieren.
Kabelverbindungen herstellen
auf Seite 36.
Gabelträger in Grundstellung absenken.
®
SmartFork - Die intelligente SensorGabelzinke
®
®
aufschieben
®
das Profil des Gabelträgers umschließt.
®
wiederholen. Montage von der
®
-Gabelzinken gleichmäßig zur Mitte des Gabelträgers
Ä Kapitel 4.4 „Kabelverbindungen herstellen"
