Verkabelung

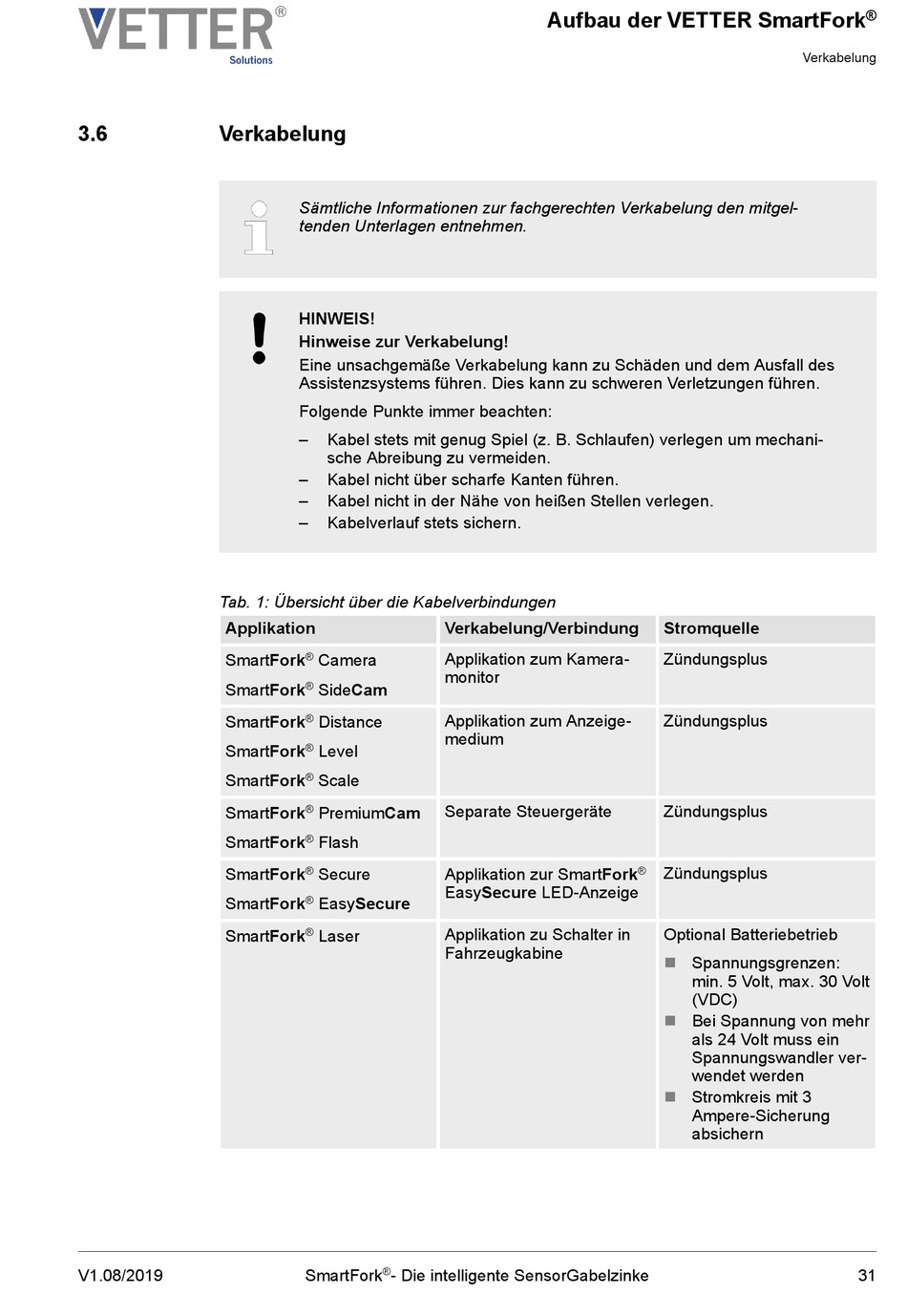

Tab. 1: Übersicht über die Kabelverbindungen
Applikation
SmartFork
SmartFork
SmartFork
SmartFork
SmartFork
SmartFork
SmartFork
SmartFork
SmartFork
SmartFork
V1.08/2019
Sämtliche Informationen zur fachgerechten Verkabelung den mitgel-
tenden Unterlagen entnehmen.
HINWEIS!
Hinweise zur Verkabelung!
Eine unsachgemäße Verkabelung kann zu Schäden und dem Ausfall des
Assistenzsystems führen. Dies kann zu schweren Verletzungen führen.
Folgende Punkte immer beachten:
– Kabel stets mit genug Spiel (z. B. Schlaufen) verlegen um mechani-
sche Abreibung zu vermeiden.
– Kabel nicht über scharfe Kanten führen.
– Kabel nicht in der Nähe von heißen Stellen verlegen.
– Kabelverlauf stets sichern.
Verkabelung/Verbindung
Applikation zum Kamera-
® Camera
monitor
®
SideCam
Applikation zum Anzeige-
®
Distance
medium
® Level
®
Scale
Separate Steuergeräte
®
PremiumCam
® Flash
® Secure Applikation zur SmartFork
EasySecure LED-Anzeige
®
EasySecure
Applikation zu Schalter in
®
Laser
Fahrzeugkabine
®
SmartFork - Die intelligente SensorGabelzinke
Aufbau der VETTER SmartFork
Stromquelle
Zündungsplus
Zündungsplus
Zündungsplus
Zündungsplus
®
Optional Batteriebetrieb
n Spannungsgrenzen:
min. 5 Volt, max. 30 Volt
(VDC)
n Bei Spannung von mehr
als 24 Volt muss ein
Spannungswandler ver-
wendet werden
n Stromkreis mit 3
Ampere-Sicherung
absichern
®
Verkabelung
31
