Aufbau der VETTER SmartFork
Aufhängung
17
18
19
20
17 – 20 Arretierung
21
22
23
24

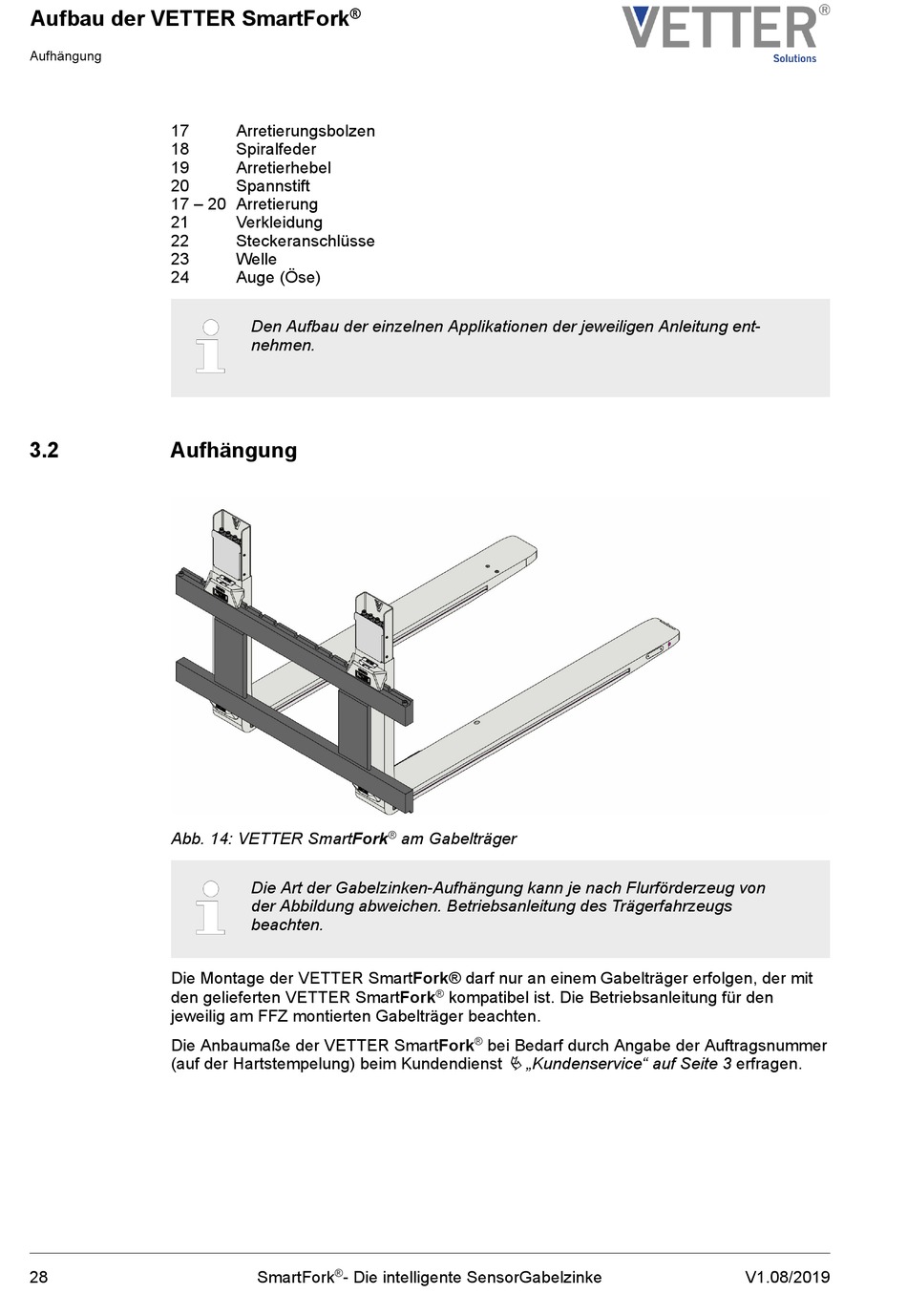

3.2 Aufhängung
Abb. 14: VETTER SmartFork
Die Montage der VETTER SmartFork® darf nur an einem Gabelträger erfolgen, der mit
den gelieferten VETTER SmartFork
jeweilig am FFZ montierten Gabelträger beachten.
Die Anbaumaße der VETTER SmartFork
(auf der Hartstempelung) beim Kundendienst
28
®
Arretierungsbolzen
Spiralfeder
Arretierhebel
Spannstift
Verkleidung
Steckeranschlüsse
Welle
Auge (Öse)
Den Aufbau der einzelnen Applikationen der jeweiligen Anleitung ent-
nehmen.
®
am Gabelträger
Die Art der Gabelzinken-Aufhängung kann je nach Flurförderzeug von
der Abbildung abweichen. Betriebsanleitung des Trägerfahrzeugs
beachten.
®
SmartFork - Die intelligente SensorGabelzinke
®
kompatibel ist. Die Betriebsanleitung für den
®
bei Bedarf durch Angabe der Auftragsnummer
Ä „Kundenservice" auf Seite 3 erfragen.
V1.08/2019
