Aufbau der VETTER SmartFork

3.1

Aufbau der Grundgabelzinke

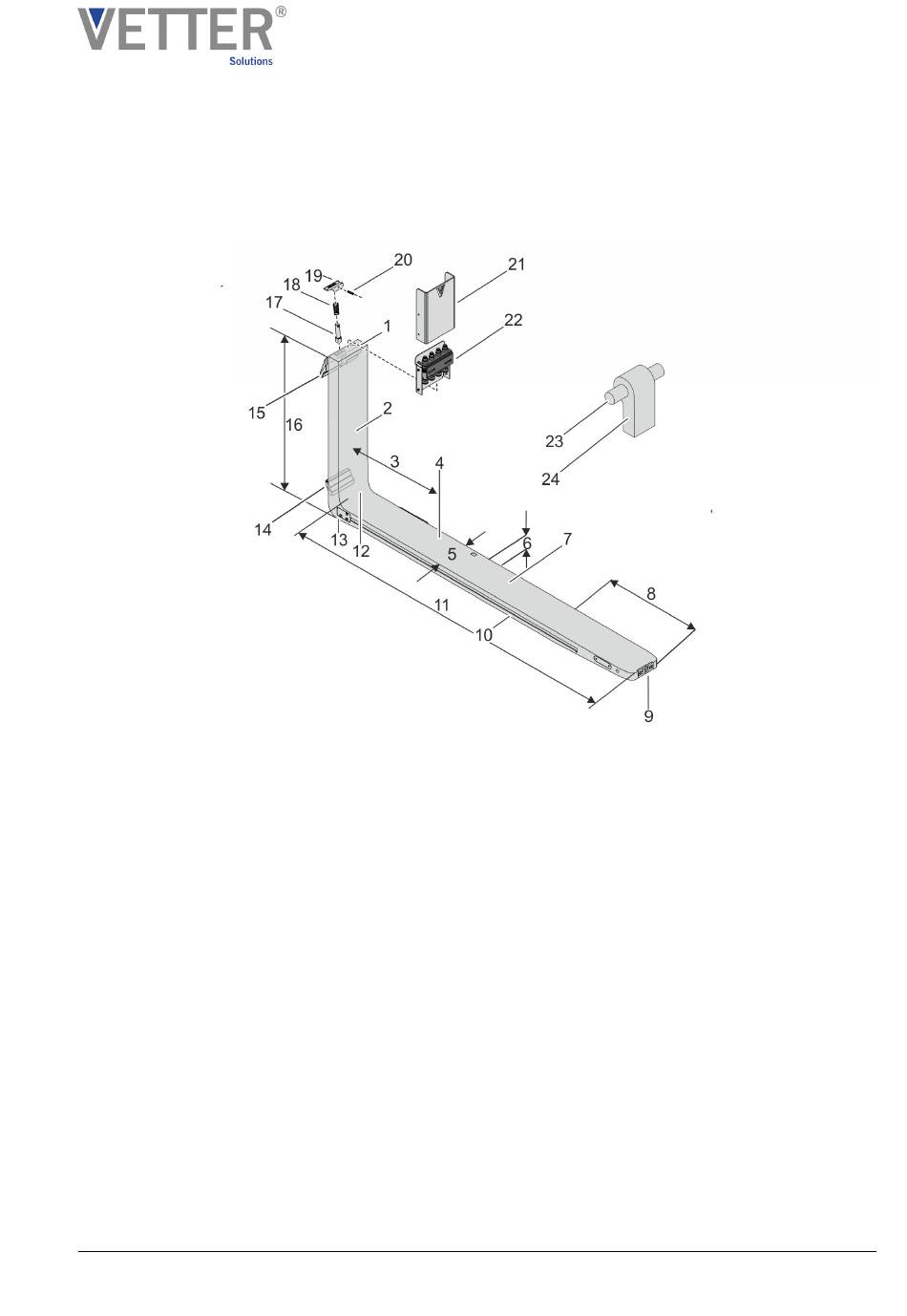

Abb. 13: Aufbau der VETTER SmartFork
1
2
3
4
5
6
5 x 6
7
8
9
10
11
12
13
14
15
14 + 15 Aufhängung
16
V1.08/2019
Gabelkopf
Gabelrücken
Lastschwerpunktabstand (LSP)
Last
Gabelbreite (GB)
Gabeldicke (GD)
Querschnitt (Gabelbreite x Gabeldicke)
Gabelblatt
Abschrägung
Gabelspitze
Aufnahmenut für Flash-Applikation
Blattlänge (L) (von Innenseite Gabelrücken bis Gabelspitze)
Innenknick
Verschleißzone
Unterer Gabelhaken
Oberer Gabelhaken
Rückenhöhe
®
SmartFork - Die intelligente SensorGabelzinke
Aufbau der VETTER SmartFork
®
®
®
Aufbau der Grundgabelzinke
