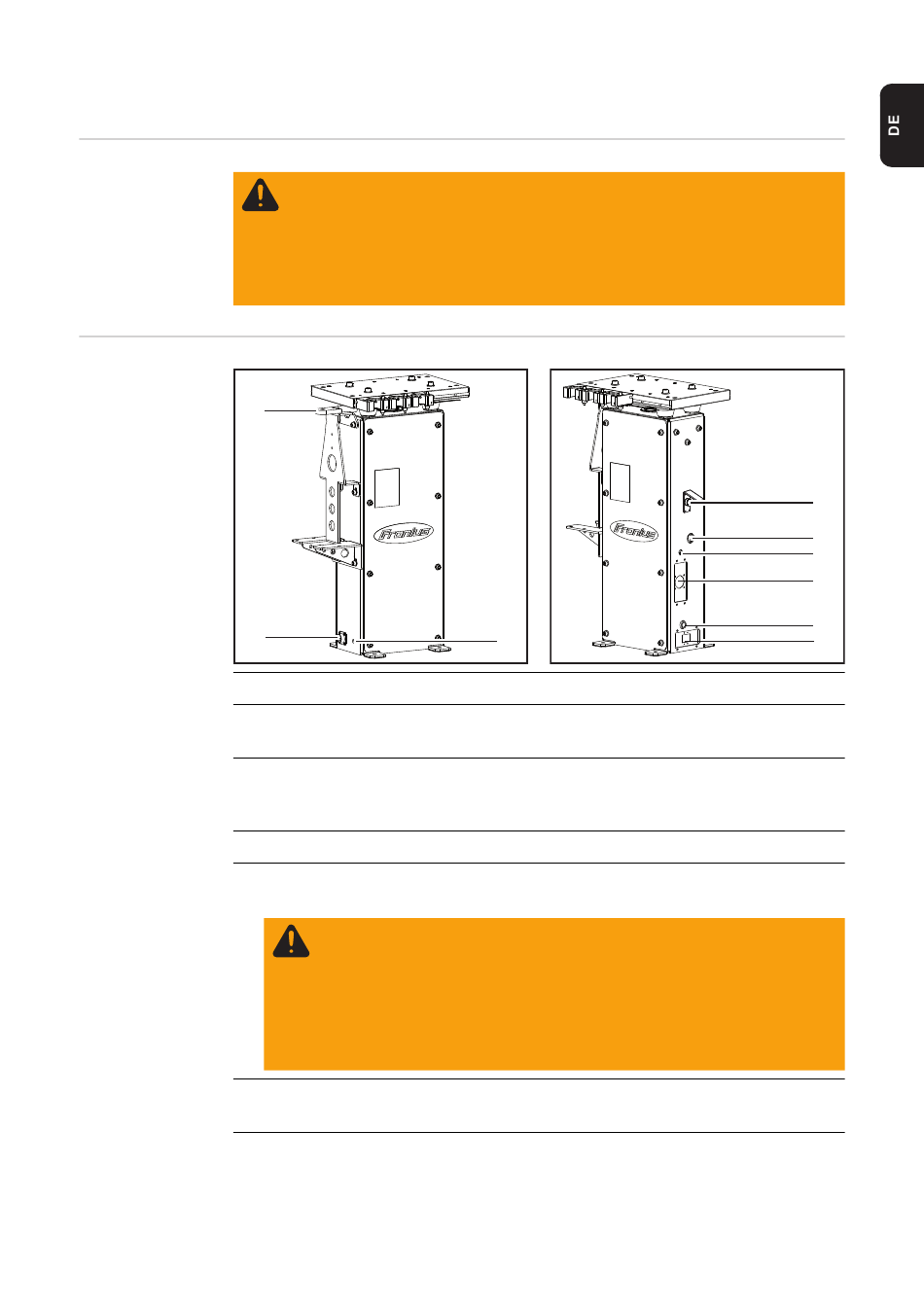

Bedienelemente und Anschlüsse
Sicherheit
Bedienelemente
und Anschlüsse
(1)
(2)
Nr.
(1)
(2)
(3)
(4)
(5)
(6)
WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschä-
den verursachen. Alle beschriebenen Funktionen dürfen nur von geschultem
Fachpersonal angewendet werden. Die beschriebenen Funktionen erst anwen-
den, wenn folgende Dokumente vollständig gelesen und verstanden wurden:
-
diese Bedienungsanleitung
-
sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere
Sicherheitsvorschriften
Funktion
Drahtsensor
überprüft, ob die Drahtelektrode aus dem Schweißbrenner hervorsteht
Anschluss I/O für Anbaugeräte
zum Anschließen von Fronius-Anbaugeräten an die Brennerkörper-Wechselstati-
on
Anschluss Druckluft „C"
Taste Ent-/Verriegelung
zum manuellen Betätigen der Brennerkörper-Kupplung
WARNUNG! Gefahr von schweren Verletzungen durch herunterfallende
Brennerkörper. Bei Betätigung der Taste Ent-/Verriegelung wird der Brenn-
erkörper von der Brennerkörper-Kupplung gelöst und fällt zu Boden. Bei Be-
tätigung der Taste Ent-/Verriegelung sicherstellen, dass
-
der Brennerkörper mit einer Hand aufgenommen werden kann oder
sicher abgelegt wird
-
sich keine weiteren Personen im Arbeitsbereich des Roboters be-
finden
Anschluss Druckluft „A"
zum Versorgen der Brennerkörper-Kupplung mit Druckluft
Anschluss externe Spannungsversorgung „A"
Versorgung mit 24 V DC
(3)
(4)
(5)
(6)
(7)
(8)
(9)
