Fronius Robacta TX W Bedienungsanleitung Seite 48

48
(4) (4)
(5) (6) (6)
(7) (9) (10) (8)

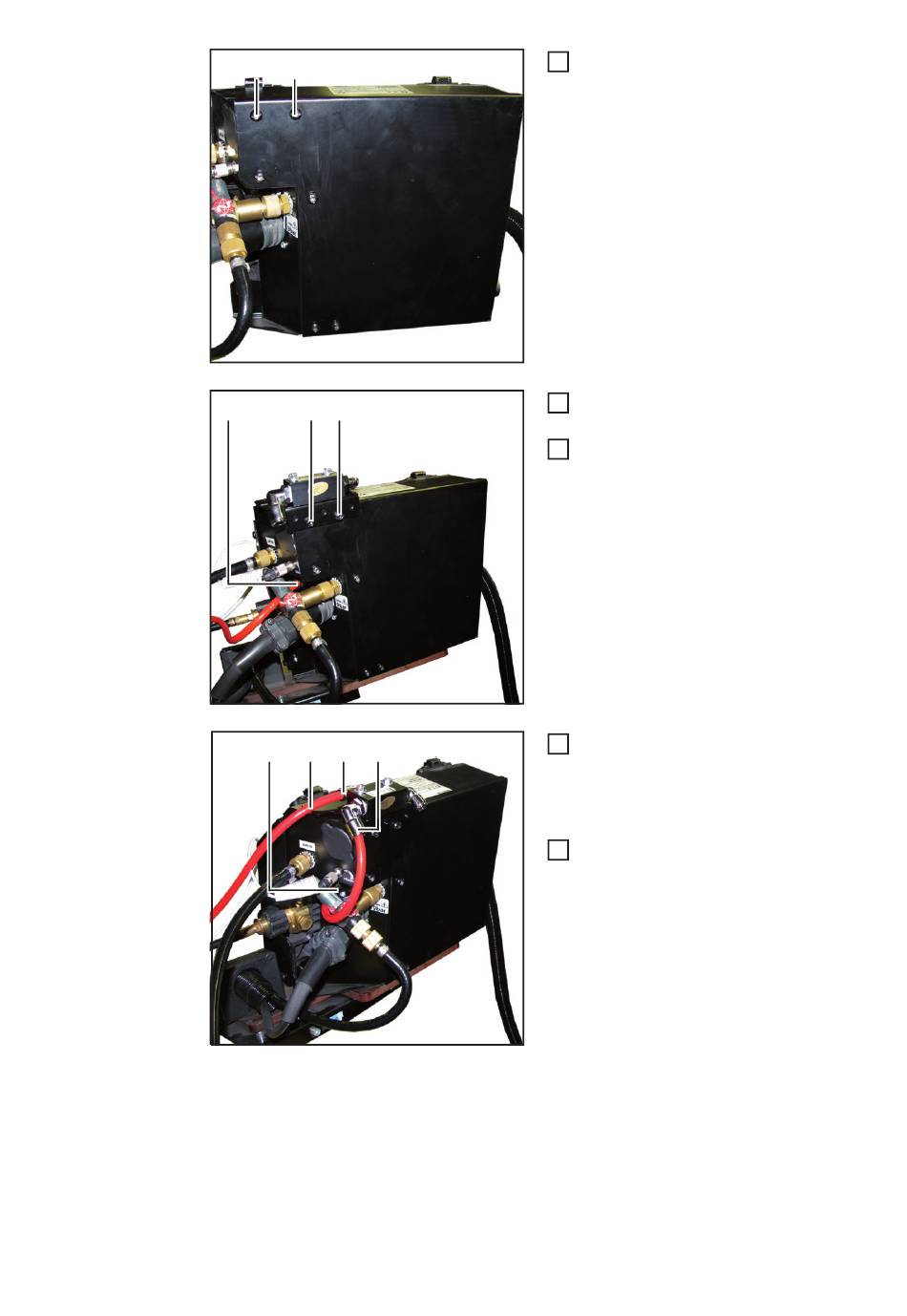

Schrauben (4) am Drahtvorschub lö-
4
sen
Druckluft-Leitung von Anschluss Bren-
5
ner Ausblasen (5) abschließen
Montageblech samt Verbindungsventil
6
auf Drahtvorschub aufsetzen und mit-
tels 2 mitgelieferten Schrauben TX 25
(6) festschrauben
Mitgelieferte Druckluft-Leitung mit Au-
7
ßendurchmesser 8 mm in Anschluss
Brenner Ausblasen (7) und in An-
schluss (8) am Verbindungsventil ste-
cken
Ausblasleitung vom Schlauchpaket (9)
8
in Anschluss (10) am Verbindungsven-
til stecken
