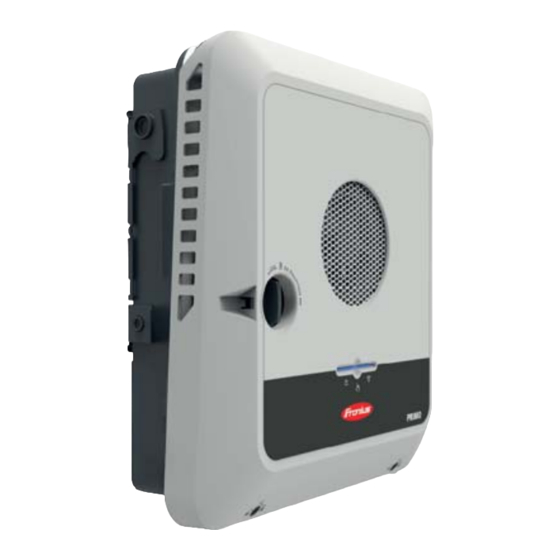

Inhaltszusammenfassung für Fronius Symo GEN24 Serie

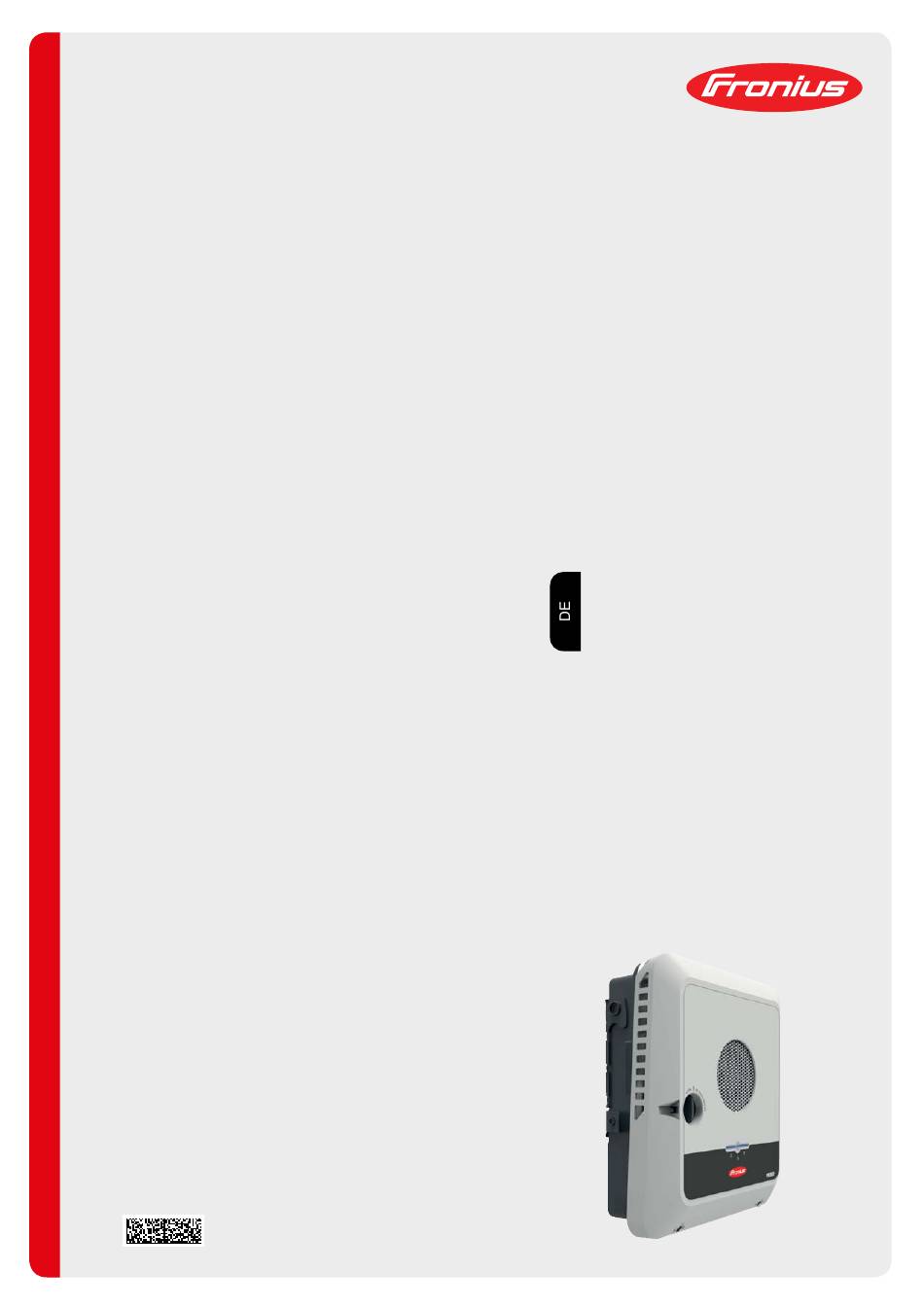

- Seite 1 / Perfect Charging / Perfect Welding / Solar Energy Bedienungsanleitung Fronius Symo GEN24 3.0 Plus / 4.0 Plus / 5.0 Plus Netzgekoppelter Wechselrichter 42,0426,0388,DE 009-17022021 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
-
Seite 3: Inhaltsverzeichnis
Qualifiziertes Personal Angaben zu Geräuschemissions-Werten EMV-Maßnahmen Notstrom Datensicherheit Urheberrecht Schutzerdung (PE) Allgemeine Informationen Fronius Symo GEN24 Gerätekonzept Lieferumfang Bestimmungsgemäße Verwendung Thermisches Konzept Verschiedene Betriebsmodi Betriebsmodi - Symbolerklärung Betriebsmodus - Wechselrichter mit Batterie Betriebsmodus - Wechselrichter mit Batterie und mehreren Smart Metern... - Seite 4 Standort-Wahl des Wechselrichters Standort-Wahl von Fremdbatterien Symbolerklärung der Montagelage Montagehalterung montieren und Wechselrichter einhängen Auswahl des Befestigungsmaterials Beschaffenheit der Montagehalterung Montagehalterung nicht deformieren Montagehalterung auf einer Wand montieren Montagehalterung auf einem Mast oder Träger montieren Montagehalterung auf Montageschienen montieren Wechselrichter an der Montagehalterung einhängen Voraussetzungen für den Anschluss des Wechselrichters Zulässige Kabel Zulässige Kabel für den Datenkommunikations-Bereich...
- Seite 5 Statusmeldungen Technische Daten Erklärung der Fußnoten Schaltpläne Notstromklemme - PV Point (OP) Schaltplan Fronius Symo GEN24 und BYD Battery-Box Premium HV Schaltplan Verdrahtungsplan - Überspannungs-Schutzeinrichtung SPD Schaltplan Abmessungen des Wechselrichters Fronius Symo GEN24 3 - 5 kW Fronius Symo GEN24 3-5 kW...
-
Seite 6: Sicherheitsvorschriften
Sicherheitsvorschriften Erklärung Sicher- WARNUNG! heitshinweise Bezeichnet eine möglicherweise gefährliche Situation. ▶ Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. VORSICHT! Bezeichnet eine möglicherweise schädliche Situation. ▶ Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen sowie Sachschäden die Folge sein. -
Seite 7: Umgebungsbedingungen
Alle Sicherheits- und Gefahrenhinweise am Gerät in lesbarem Zustand halten, nicht beschädigen, nicht entfernen, nicht abdecken, überkleben oder übermalen. Das Gerät nur betreiben, wenn alle Schutzeinrichtungen voll funktionstüchtig sind. Falls die Schutzeinrichtungen nicht voll funktionstüchtig sind, besteht Gefahr für Leib und Leben des Bedieners oder Dritte, das Gerät und andere Sachwerte des Betreibers. -
Seite 8: Emv-Maßnahmen
Bei einer installierten automatischen Notstromversorgung, ist ein Warnhinweis - Not- stromversorgung (https://www.fronius.com/en/search-page, Artikelnummer: 42,0409,0275) am elektrischen Verteiler anzubringen. Bei Wartungs- und Installationsarbeiten im Hausnetz ist sowohl eine netzseitige Tren- nung als auch eine Deaktivierung des Ersatzstrombetriebes durch das Öffnen des inte- grierten DC-Trenners am Wechselrichter notwendig. -
Seite 9: Datensicherheit
Schieflast Bei der Dimensionierung von dreiphasigen Notstrom-Netzen müssen die Gesamt-Aus- gangsleistung und die Leistungen pro Phase des Wechselrichters berücksichtigt werden. WICHTIG! Der Wechselrichter darf nur im Rahmen der technischen Möglichkeiten betrieben wer- den. Ein Betrieb außerhalb der technischen Möglichkeiten kann zum Abschalten des Wechselrichters führen. -
Seite 11: Allgemeine Informationen
Allgemeine Informationen... -
Seite 13: Fronius Symo Gen24
Fronius Symo GEN24 Gerätekonzept Der Wechselrichter wandelt den von den Solarmodulen erzeugten Gleichstrom in Wech- selstrom um. Dieser Wechselstrom wird synchron zur Netzspannung in das öffentliche Netz eingespeist. Darüber hinaus kann die Solarenergie auch in einer angeschlossenen Batterie für eine spätere Verwendung gespeichert werden. -
Seite 14: Bestimmungsgemäße Verwendung
Solarmodul-Eigenschaften berücksichtigen. Bestimmungen des Netzbetreibers für die Netzeinspeisung und Verbindungsmethoden berücksichtigen. Der Fronius GEN24 Wechselrichter ist ein netzgekoppelter Wechselrichter mit Notstrom- Funktion und kein Inselwechselrichter. Daher sind folgende Einschränkungen im Not- strom-Betrieb zu beachten: mindestens 2000 Betriebsstunden dürfen im Notstrom-Betrieb betrieben werden, es dürfen mehr als 2000 Betriebsstunden im Notstrom-Betrieb betrieben werden,... - Seite 15 HINWEIS! Risiko durch unzureichende Kühlung des Wechselrichters. Leistungsverlust des Wechselrichters kann die Folge sein. ▶ Den Lüfter nicht blockieren (z. B. durch Gegenstände, die durch den Berührungs- schutz ragen). ▶ Die Lüftungsschlitze nicht abgedecken, auch nicht teilweise. ▶ Sicherstellen, dass die Umgebungsluft zu jeder Zeit ungehindert durch die Lüftungs- schlitze des Wechselrichters strömen kann.
-
Seite 16: Verschiedene Betriebsmodi
Sekundärzähler erfasst die Lastkurve einzelner Verbraucher (z. B. Waschmaschiene, Lampen, Fernseher, Wärmepumpe, etc.) im Verbrauchszweig und stellt die Messdaten für das Energy Profiling im Fronius Solar.web bereit. Verbraucher im System die im System angeschlossenen Verbraucher. Zusätzliche Verbraucher und Erzeuger im System die über einen Smart Meter mit dem System verbunden sind. -
Seite 17: Betriebsmodus - Wechselrichter Mit Batterie
Stromnetz versorgt die Verbraucher im System wenn nicht ausreichend Leistung von den PV-Modulen oder der Batterie zur Verfügung steht. Betriebsmodus - Um den Eigenverbrauch in Ihrem PV-System bestmöglich nützen zu können, kann eine Wechselrichter Batterie als Speicher verwendet werden. Die Batterie ist gleichstromseitig mit dem mit Batterie Wechselrichter gekoppelt. -
Seite 18: Betriebsmodus - Wechselrichter Mit Batterie, Ac-Gekoppelt An Weiterem Wechselrichter
Betriebsmodus - Wechselrichter mit Batterie, AC- gekoppelt an wei- terem Wechsel- richter Betriebsmodus - Wechselrichter mit Batterie und Ohmpilot Betriebsmodus - Wechselrichter mit Batterie und weiterem Wech- selrichter... -
Seite 19: Energiefluss-Richtung Des Wechselrichters
Energiefluss- Beim Hybrid-Wechselrichter gibt es vier verschiedene Energiefluss-Richtungen: Richtung des Wechselrichters PV-Modul - Wechselrichter - Verbraucher/Netz PV-Modul - Wechselrichter - Batterie* Batterie - Wechselrichter - Verbraucher/Netz* Netz - Wechselrichter - Batterie* * Abhängig von den Einstellungen und den örtlichen Normen und Richtlinien. Betriebszustände Batteriesysteme unterscheiden verschiedene Betriebszustände. -
Seite 20: Betriebszustand
Betriebszustand Beschreibung Die Batterie ist nicht aktiv. Entweder wurde sie deakti- Deaktiviert viert/ausgeschaltet oder durch einen Fehler ist keine Kommunikation zur Batterie möglich. -
Seite 21: Energiesparmodus
Der Wechselrichter wechselt in den Energiesparmodus wenn die Batterie leer ist und keine PV-Leistung zur Verfügung steht. Einzig die Kommunikation des Wechselrichters mit dem Fronius Smart Meter und Fronius Solar.Web wird aufrecht erhalten. Abschaltbedin- Wenn alle Abschaltbedingungen erfüllt sind, wechselt die Batterie innerhalb von 10 Minu- gungen ten in den Energiesparmodus. -
Seite 22: Anzeige Des Energiesparmodus
Anzeige des Während des Energiesparmodus: Energiesparmo- Betriebs-LED des Wechselrichter leuchtet orange (siehe Button-Funktionen und LED Statusanzeige auf Seite 74). Die Webseite des Wechselrichters ist erreichbar. Alle verfügbaren Daten werden gespeichert und an Solar.web gesendet. Die aktuellen Daten sind auf Solar.web sichtbar. Der Energiesparmodus wird auf der Web- seite des Wechselrichters und im Solar.web durch ein „i“... -
Seite 23: Geeignete Batterie
Geeignete Batterie BYD Battery-Box Fronius weist ausdrücklich darauf hin, dass es sich bei den Fremdbatterien nicht um Pro- Premium dukte von Fronius handelt. Fronius ist weder Hersteller, Inverkehrbringer oder Händler dieser Batterien. Fronius übernimmt für diese Batterien keinerlei Haftungen, Service oder Garantien. - Seite 24 WICHTIG! Für den sichergestellten Betrieb mit einer BYD Battery-Box Premium, muss die nachstehende Einschaltreihenfolge für das System immer eingehalten werden. DC-Trenner in die Schalterstellung „Aus“ stellen. Den Leitungs-Schutzschalter aus- schalten. Die Batterie einschalten. Den Leitungs-Schutzschalter einschalten. DC-Trenner in die Schalterstellung „Ein“ stellen.
-
Seite 25: Personen- Und Geräteschutz
Personen- und Geräteschutz Zentraler NA- Der Wechselrichter bietet die Möglichkeit, die integrierten AC-Relais als Kuppelschalter Schutz in Verbindung mit einem zentralen NA-Schutz zu verwenden (gemäß VDE-AR-N 4105:2018:11 §6.4.1). Dazu ist die zentrale Auslöseeinrichtung (Schalter) wie im Kapitel "WSD (Wired Shut Down)" beschrieben in die WSD-Kette zu integrieren. WSD (Wired Shut Die kabelgebundene Abschaltung WSD unterbricht die Netzeinspeisung des Wechsel- Down) -
Seite 26: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Anschlussbe- reich 2 x 4-polige DC Push-in Anschlussklemme Push-in Anschlussklemme WSD (Wired Shut Down) Push-in Anschlussklemmen Datenkommunikations-Bereich (Modbus, digitale Ein- und Ausgänge) 3-polige Push-in Anschlussklemme für PV Point (OP) 5-polige AC Push-in Anschlussklemme Kabeldurchführung/Zugentlastung AC 6-polige Erdungselektroden-Klemme Kabeldurchführung/Zugentlastung Datenkommunikations-Bereich... -
Seite 27: Abtrennung Des Anschlussbereichs
Abtrennung Anschlussbereich (10) 10 x DC-Kabeldurchführung (11) Optionale Kabeldurchführung (M16) (12) Optionale Kabeldurchführung (M16 - M20) (13) Optionale Kabeldurchführung (M16 - M32) (14) Optionale Kabeldurchführung (M16 - M25) Abtrennung des Durch die Abtrennung des Anschlussbereichs werden die hochspannungsführenden Lei- Anschlussbe- ter (DC und AC) von den Signalleitungen getrennt. -
Seite 28: Dc-Trennschalter
DC-Trennschalter Der DC-Trennschalter verfügt über 3 Schalterstellungen: Versperrt/Aus (Drehung nach links) WICHTIG! In den Schalterstellungen (1) und (3) kann der Wechselrichter gegen Ein-/Ausschal- ten mit einem handelsüblichen Vorhänge- schloss gesichert werden. Hierfür sind die nationalen Bestim- mungen zu berücksichtigen. Datenkommuni- Technical Data (WLAN) Modbus 0 Modbus 1... -
Seite 29: Funktionen
Schaltet den Abschlusswiderstand für Modbus 0 (MB0) ein/aus. Modbus 0 (MB0) Switch Position 1: Abschlusswiderstand ein (Werkseinstellung) Position 0: Abschlusswiderstand aus Schaltet den Abschlusswiderstand für Modbus 1 (MB1) ein/aus. Modbus 1 (MB1) Switch Position 1: Abschlusswiderstand ein (Werkseinstellung) Position 0: Abschlusswiderstand aus Zur Bedienung des Wechselrichters. - Seite 30 VORSICHT! Gefahr durch Verpolung an den Anschlussklemmen durch unsachgemäßen Anschluss von externen Netzteilen. Schwere Sachschäden am Wechselrichter können die Folge sein. ▶ Polarität des externen Netzteils vor dem Anschließen mit einem geeigneten Mess- gerät prüfen. ▶ Die Kabel an den Ausgängen V+/GND polrichtig anschließen. WICHTIG! Bei Überschreitung der Gesamtleistung (6 W) schaltet der Wechselrichter die gesamte externe Spannungsversorgung ab.
-
Seite 31: Notstromvariante - Pv Point (Op)
Notstromvariante - PV Point (OP) -
Seite 33: Allgemeines
Allgemeines PV Point (OP) Mit dem PV Point können an der Opportu- nity Power (OP) Anschlussklemme bei Ausfall des öffentlichen Netzes einphasig elektrische Geräte bis zu einer maximalen Leistung von 3 kW versorgt werden, wenn dazu genügend Leistung von den Solar- modulen oder einer optionalen Batterie zur Verfügung steht. -
Seite 35: Installation
Installation... -
Seite 37: Allgemeines
Allgemeines Schnellver- Zur Montage des Anschlussbereichs- schluss-System Deckels sowie des Frontdeckels wird ein Schnellverschluss-System (3) eingesetzt. Das Öffnen und Schließen des Systems wird mit einer halben Umdrehung (180°) der Schraube mit Verliersicherung (1) in die Schnellverschlussfeder (2) realisiert. Das System ist Drehmoment unabhängig. HINWEIS! Risiko durch Verwendung von einem Bohrschrauber. -
Seite 38: Sicherheitssymbole
Das Produkt ist mit den britischen Gesetzen konform. Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Alt- geräte und Umsetzung in nationales Recht, müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Stellen Sie sicher, dass Sie Ihr gebrauchtes Gerät bei Ihrem Händler zurückgeben oder holen Sie Informationen über ein lokales, autorisiertes Sam- mel- und Entsorgungssystem ein. -
Seite 39: Standort-Wahl Und Montagelage
Detaillierte Informationen zu den Abmessungen des Wechselrichter siehe Kapitel Fronius Symo GEN24 3-5 kW auf Seite 135. Bei Montage des Wechselrichters an Außenwänden von Viehställen, ist vom Wechsel- richter zu Lüftungs- und Gebäudeöffnungen ein Mindestabstand von 2 m in allen Rich- tungen einzuhalten. -
Seite 40: Standort-Wahl Von Fremdbatterien
Um die Erwärmung des Wechselrichters so gering wie möglich zu hal- ten, den Wechselrichter keiner direkten Sonneneinstrahlung ausset- zen. Den Wechselrichter an einer geschützten Position montieren, z. B. unterhalb der Solarmodule, oder unter einem Dachvorsprung. WICHTIG! Der Wechselrichter darf über einer Seehöhe von 4000 m nicht mehr montiert und betrieben werden. -
Seite 41: Symbolerklärung Der Montagelage
Symbolerklärung der Montagelage Der Wechselrichter ist für die senkrechte Montage an einer senkrech- ten Wand oder Säule geeignet. Der Wechselrichter ist für eine horizontale Montagelage geeignet. Der Wechselrichter ist für die Montage auf einer schrägen Fläche geeignet. Den Wechselrichter nicht auf einer schrägen Fläche mit den Anschlüssen nach oben montieren. - Seite 42 Den Wechselrichter nicht überhängend mit den Anschlüssen nach unten montieren. Den Wechselrichter nicht an der Decke montieren.
-
Seite 43: Montagehalterung Montieren Und Wechselrichter Einhängen
Montagehalterung montieren und Wechselrichter einhängen Auswahl des Je nach Untergrund entsprechende Befestigungsmaterialien verwenden, sowie die Emp- Befestigungsma- fehlung der Schraubendimension für die Montagehalterung beachten. terials Der Monteur ist für die richtige Auswahl des Befestigungsmaterials selbst verantwortlich. Beschaffenheit Die Montagehalterung (Symbolbild) dient der Montagehal- gleichzeitig als Schablone. -
Seite 44: Montagehalterung Auf Einem Mast Oder Träger Montieren
Montagehalte- Bei der Montage des Wechselrichters auf rung auf einem einem Mast oder Träger empfiehlt Fronius Mast oder Träger das Befestigungsset „Pole clamp“ (Bestell- montieren Nr. SZ 2584.000) der Firma Rittal GmbH. Mit dem Set „Pole clamp“ werden folgende Maße abgedeckt: eckiger Mast oder Träger mit einer... -
Seite 45: Montagehalterung Auf Montageschienen Montieren
Montagehalte- WICHTIG! rung auf Monta- Die Montagehalterung muss an mindes- geschienen mon- tens vier Punkten montiert werden. tieren Wechselrichter Seitlich am Wechselrichter befinden sich an der Montage- integrierte Haltegriffe, die das Anheben/ halterung Einhängen erleichtern. einhängen Den Wechselrichter von oben in die Mon- tagehalterung einhängen. -
Seite 46: Voraussetzungen Für Den Anschluss Des Wechselrichters
Voraussetzungen für den Anschluss des Wechsel- richters Zulässige Kabel An den Anschlussklemmen des Wechselrichters können Kabel mit folgendem Aufbau angeschlossen werden: Kupfer: rund eindrähtig Kupfer: rund feindrähtig bis Leiterklasse 4 AC-Anschlüsse mit Push-in Anschlussklemme* Je nach tatsächlicher Geräteleistung, ausreichend hohe Kabel-Querschnitte wählen! Anzahl der Feindrähtig mit Aderend‐... -
Seite 47: Kabelquerschnitt Des Ac-Kabels
AWG 26 - 16 AWG 26 - 16 AWG 26 - 16 LAN-Anschlüsse Fronius empfiehlt mindestens CAT 5 STP (Shielded Twisted Pair) Kabel und eine maximale Distanz von 100 m (109 yd). Kabelquerschnitt Bei serienmäßiger metrischer Verschraubung M32 mit Reduzierungsstück:... -
Seite 48: Kabelquerschnitt Des Dc-Kabels
Wechselrichter Pha- AC-Leis- maximale empfohlene tung Absicherung Absiche- rung Fronius Symo GEN24 3 kW 3000 W C 32 A C 10 A Fronius Symo GEN24 4 kW 4000 W C 32 A C 13 A Fronius Symo GEN24 5 kW... -
Seite 49: Wechselrichter Am Öffentlichen Netz Anschließen (Ac-Seite)
Wechselrichter am öffentlichen Netz anschließen (AC-Seite) Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Vor der Installation und Inbetriebnahme die Installationsanleitung und Bedienungs- anleitung lesen. ▶ Die Inbetriebnahme des Wechselrichters darf nur durch geschultes Personal und nur im Rahmen der technischen Bestimmungen erfolgen. -
Seite 50: Zulässige Kabel
Den Leitungs-Schutzschalter ausschalten. Sicherstellen, dass sich der DC-Trenner in der Schalterstellung „Aus“ befindet. Die 5 Schrauben der Abdeckung des Anschlussbereiches mit einem Schrauben- dreher (TX20) und einer 180°-Drehung nach links lösen. Die Abdeckung des Anschlussbereiches vom Gerät nehmen. Die Verriegelung an der Rückseite der Anschlussklemme drücken und die AC- Anschlussklemme abziehen. - Seite 51 Phasenleiter Phasenleiter Phasenleiter Neutralleiter Schutzleiter Die AC-Anschlussklemme in den AC- Steckplatz stecken, bis diese einrastet. Die Überwurfmutter der Zugentlastung mit einem Drehmoment von 6-7 Nm befesti- gen.
-
Seite 52: Solarmodul-Stränge Am Wechselrichter Anschließen
Fehlbedienung und fehlerhaft durchgeführte Arbeiten können schwerwiegende Personen- und Sachschäden verursachen. Die Inbetriebnahme sowie Wartungs- und Service-Tätigkeiten im Leistungsteil des Wechselrichters darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der technischen Bestimmungen erfolgen. Vor der Installation und Inbetriebnahme die Installationsanleitung und Bedienungsanleitung lesen. -
Seite 53: Pv Generator Allgemein
WARNUNG! Gefahr durch beschädigte und/oder verunreinigte Anschlussklemmen. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Vor den Anschlusstätigkeiten die Anschlussklemmen auf Beschädigungen und Ver- unreinigungen prüfen. ▶ Verunreinigungen im spannungsfreien Zustand entfernen. ▶ Defekte Anschlussklemmen von einem autorisierten Fachbetrieb instand setzen las- sen. -
Seite 54: Solarmodul-Stränge Am Wechselrichter Anschließen
PV Generator Einstellungen: PV 1: ON PV 2: ON PV 1 (I dcmax ) = 37,5 A / PV 2 (I dcmax ) = 18,75 A Solarmodul- Stränge am Wechselrichter anschließen Die DC-Kabel mit der Hand durch die DC- Durchführungen stoßen. WICHTIG! Die Kabel vor dem Abisolieren durch die DC-Durchführung stoßen, dadurch wird... - Seite 55 Kabel-Querschnitt gemäß der Angaben in Zulässige Kabel ab Seite wählen. Von den Einzelleitern 12 mm abisolieren. Den Betätigungshebel der Anschluss- klemme durch Anheben öffnen und den abisolierten Einzelleiter in den jeweils vor- gesehenen Steckplatz bis zum Anschlag in die Anschlussklemme stecken. Danach den Betätigungshebel bis zum Einrasten schließen.
- Seite 56 Mit einem geeigneten Messgerät die Spannung und Polarität der DC-Verkabe- lung überprüfen. Beide DC-Anschluss- klemmen aus den Steckplätzen entneh- men. VORSICHT! Gefahr durch Verpolung an den Anschlussklemmen. Schwere Sachschäden am Wechselrichter können die Folge sein. ▶ Polarität der DC-Verkabelung mit einem geeigneten Messgerät prüfen.
- Seite 57 Die DC-Anschlussklemmen in den jeweili- gen Steckplatz stecken, bis diese einras- ten. Die Schrauben der Kabelführung mit einem Schraubendreher (TX20) und einem Drehmoment von 1,3 - 1,5 Nm am Gehäuse befestigen. HINWEIS! Keinen Bohrschrauber verwenden, sonst kann es zu einem Überdrehmo- ment kommen.
-
Seite 58: Batterie Am Wechselrichter Anschließen
Batterie am Wechselrichter anschließen Sicherheit WARNUNG! Fehlbedienung und fehlerhaft durchgeführte Arbeiten können schwerwiegende Personen- und Sachschäden verursachen. Die Inbetriebnahme sowie Wartungs- und Service-Tätigkeiten bei Wechselrichter und Batterie darf nur vom jeweiligen Wechselrichter- oder Batterie Hersteller geschultem Ser- vice-Personal und nur im Rahmen der technischen Bestimmungen erfolgen. Vor der Installation und Inbetriebnahme die Installationsanleitung und Bedienungsanleitung des jeweiligen Herstellers lesen. - Seite 59 Die BAT-Kabel mit der Hand durch die DC- Durchführungen stoßen. * Den Schutzleiter der Batterie extern anschließen (z. B. Schaltschrank), dabei ist der Mindestquerschnitt des Schutzlei- ters der Batterie zu beachten. WICHTIG! Die Kabel vor dem Abisolieren durch die DC-Durchführung stoßen, dadurch wird das Umbiegen/Abknicken von Ein- zeldrähten vermieden.
- Seite 60 Kabel-Querschnitt gemäß der Angaben in Zulässige Kabel ab Seite wählen. Von den Einzelleitern 12 mm abisolieren. Den Betätigungshebel der Anschluss- klemme durch Anheben öffnen und den abisolierten Einzelleiter in den jeweils vor- gesehenen Steckplatz bis zum Anschlag in die Anschlussklemme stecken. Danach den Betätigungshebel bis zum Einrasten schließen.
- Seite 61 Die DC-Anschlussklemmen in den jeweili- gen Steckplatz stecken, bis diese einras- ten. Die Schrauben der Kabelführung mit einem Schraubendreher (TX20) und einem Drehmoment von 1,3 - 1,5 Nm am Gehäuse befestigen. HINWEIS! Keinen Bohrschrauber verwenden, sonst kann es zu einem Überdrehmo- ment kommen.
-
Seite 62: Notstrom - Pv Point (Op) Anschließen
Alle Lasten die über die OP-Anschlussklemme versorgt werden, müssen über einen Fehlerstrom-Schutzschalter abgesichert sein. Um die Funktionsweise dieses Fehlerstrom-Schutzschalters zu gewährleisten, muss eine Verbindung zwischen dem Neutralleiter N´ (OP) und der Erde hergestellt werden. Von Fronius empfohlenen Schaltplan siehe Notstromklemme - PV Point (OP) auf Seite 129. - Seite 63 Den Leitungs-Schutzschalter und DC- Trenner ausschalten. Sicherstellen, dass sich der DC-Trenner in der Schalterstellung „Aus“ befindet. Die 5 Schrauben der Abdeckung des Anschlussbereiches mit einem Schrauben- dreher (TX20) und einer 180°-Drehung nach links lösen. Die Abdeckung des Anschlussbereiches vom Gerät nehmen. VORSICHT! Gefahr durch fehlerhafte oder unsachgemäße Bohrungen.
- Seite 64 Die optionale Kabelführung mit einem Stu- fenbohrer aufbohren. Zugentlastung in die Bohrung einsetzen und mit dem vom Hersteller angegebenen Drehmoment befestigen. Das Netzkabel von unten durch die Zug- entlastung durchführen. Die OP-Anschlussklemme abziehen.
- Seite 65 Von den Einzelleitern 12 mm abisolieren. Der Kabel-Querschnitt muss zwischen 1,5 mm und 10 mm betragen. Den Betätigungshebel der Anschussklemme durch Anheben öffnen und den abisolier- ten Einzelleiter in den vorgesehenen Steckplatz bis zum Anschlag in die Anschlussklemme stecken. Danach den Betätigungshebel bis zum Einrasten schließen.
- Seite 66 Die OP-Anschlussklemme in den OP- Steckplatz stecken, bis diese einrastet. Die Überwurfmutter der Zugentlastung mit dem vom Hersteller angegebenen Dreh- moment befestigen.
-
Seite 67: Datenkommunikations-Kabel Anschließen
Auf Grund des hohen Datentransfers der Batterie, belegt die Batterie 2 Teilnehmer. Wird die Funktion „Wechselrichter-Steuerung über Modbus“ im Menübereich „Kommunikation“ → „Modbus“ aktiviert, sind keine Modbus Teilnehmer möglich. Daten senden und empfangen ist zum selben Zeitpunkt nicht möglich. Beispiel 1: Fronius Anzahl Anzahl Eingang Batterie Ohmpilot Primärzähler... -
Seite 68: Datenkommunikations-Kabel Verlegen
Datenkommuni- WICHTIG! kations-Kabel Werden Datenkommunikations-Kabel in den Wechselrichter eingeführt, folgende Punkte verlegen beachten: Je nach Anzahl und Querschnitt der eingeführten Datenkommunikations-Kabel die entsprechenden Blindstopfen aus dem Dichtungseinsatz entfernen und die Daten- kommunikations-Kabel einsetzen. In freie Öffnungen am Dichtungseinsatz unbedingt die entsprechenden Blindstopfen einsetzen. - Seite 69 Datenkabel zuerst durch die Überwurfmut- ter der Zugentlastung und danach durch die Gehäuseöffnung führen. Dichtungsring zwischen der Überwurfmut- ter und der Gehäuseöffnung einsetzen. Die Datenkabel in die Kabelführung der Dichtung eindrücken. Danach die Dichtung bis zur Unterkante der Zugentlastung hin- eindrücken.
-
Seite 70: Batteriekommunikationskabel Anschließen
WICHTIG! Eine unsachgemäß montierte Schirmung kann Störungen bei der Datenkommunika- tion verursachen. Von Fronius empfohlener Verdrahtungsvorschlag siehe auf Seite 130. Abschlusswi- Die Anlage ist möglicherweise ohne Abschlusswiderstände funktionsfähig. Dennoch wird derstände auf Grund von Interferenzen die Verwendung von Abschlusswiderständen gemäß der nachfolgenden Übersicht für eine einwandfreie Funktion empfohlen. -
Seite 72: Wsd (Wired Shut Down) Installieren
WSD (Wired Shut WICHTIG! Down) installie- Die Push-in Anschlussklemme WSD im Anschlussbereich des Wechselrichters, wird ab Werk standardmäßig mit einer Überbrückung ausgeliefert. Bei der Instal- lation von einer Auslöseeinrichtung oder einer WSD-Kette muss die Überbrückung entfernt werden. Beim ersten Wechselrichter mit angeschlossener Auslöseeinrichtung in der WSD-Kette, muss sich der WSD-Schalter auf Position 1 (Master) befinden. -
Seite 73: Wechselrichter Schließen Und In Betrieb Nehmen
Wechselrichter schließen und in Betrieb nehmen Anschlussbe- HINWEIS! reich/Gehäusede- Der Gehäusedeckel ist aus Sicherheitsgründen mit einer Verriegelung ausgestat- ckel des Wech- selrichters tet, die ein Einschwenken des Gehäusedeckels am Wechselrichter nur bei ausge- schließen und in schaltetem DC-Trenner ermöglicht. ▶ Betrieb nehmen Gehäusedeckel nur bei ausgeschaltetem DC-Trenner am Wechselrichter einhängen und einschwenken. -
Seite 74: Button-Funktionen Und Led Statusanzeige
Über die Kommunikations-LED wird der Status der Verbindung angezeigt. Für die Herstellung der Verbindung sind die einzelnen Schritte im Fronius Solar.web live App durchzuführen. Sensor-Funktionen = WLAN Accesspoint (AP) wird geöffnet. blinkt blau = Wi-Fi Protected Setup (WPS) wird aktiviert. -
Seite 75: Installation Mit Der App
Der Wechselrichter führt eine Aktualisierung durch. blinken blau Installation mit Für die Installation wird die App „Fronius Solar.start“ benötigt. Abhängig von dem End- der App gerät mit dem die Installation durchgeführt wird, ist die App auf der jeweiligen Plattform erhältlich. -
Seite 76: Installation Mit Dem Browser
Produkt auswählen zu dem die Verbindung hergestellt werden soll. Den Accesspoint durch Berühren des Sensors 1x öffnen → Kommunikations-LED: blinkt blau. Dem Installationsassistenten in den einzelnen Bereichen folgen und abschließen. Systemkomponenten im Solar.web hinzufügen und die PV-Anlage in Betrieb neh- men. - Seite 77 In der Adressleiste des Browsers die IP-Adresse 169.254.0.180 eingeben und bestätigen. Der Installationsassistent wird geöffnet. Dem Installationsassistenten in den einzelnen Bereichen folgen und die Installation abschließen. Die Systemkomponenten im Solar.web hinzufügen und die PV-Anlage in Betrieb nehmen. Der Netzwerk-Assistent und das Produkt-Setup können unabhängig voneinander durch- geführt werden.
-
Seite 79: Einstellungen - Webseite Des Wechselrichters
Einstellungen - Webseite des Wech- selrichters... -
Seite 81: Benutzereinstellungen
Benutzereinstellungen Benutzeranmel- Webseite des Wechselrichters im Browser aufrufen. dung Im Menübereich „Anmelden“ mit Benutzernamen und Passwort anmelden, oder im Menübereich „Benutzer“ die Schaltfläche „Benutzeranmeldung“ klicken und mit Benutzernamen und Passwort anmelden. WICHTIG! Abhängig von der Berechtigung des Benutzers können Einstellungen in den einzelnen Menübereichen getätigt werden. -
Seite 82: Gerätekonfiguration
Primärzähler Für einen einwandfreien Betrieb mit weiteren Energie-Erzeugern und im Notstrom- Betrieb Full Backup ist es wichtig, dass der Fronius Smart Meter am Einspeisepunkt montiert ist. Der Wechselrichter und weitere Erzeuger müssen über den Fronius Smart Meter mit dem öffentlichen Netz verbunden sein. - Seite 83 Der Full Backup kann nur aktiviert werden, nachdem die erforderlichen I/O-Zuordnungen für Notstrom konfiguriert wurden. Zusätzlich muss für den Notstrom- Modus Full Backup ein Zähler am Einspeisepunkt montiert und konfiguriert werden. WICHTIG! Bei der Konfiguration des Notstrom-Modus „PV Point“ müssen die Hinweise des Kapitels Sicherheit auf Seite beachtet werden.
-
Seite 84: Demand Response Modes (Drm)
WICHTIG! Ist die Funktion Demand Response Mode (DRM) aktiviert und keine DRM-Steuerung angeschlossen, wechselt der Wechselrichter in den Standby-Betrieb. Demand Hier kann für das Länder-Setup Australien ein Wert für die Scheinleistungs-Aufnahme Response Modes und die Scheinleistungs-Abgabe eingetragen werden. (DRM) -
Seite 85: Energiemanagement
Sind weitere dezentrale Erzeuger im Haushalt installiert, welche in die Eigenverbrauchs- Regelung des Fronius Hybrid Wechselrichters eingebunden sind, muss diese Einstellung aktiviert werden. Dadurch kann Energie aus dem Hausnetz über den Fronius GEN24 Plus Wechselrichter in die Batterie geladen werden. Die Leistungsaufnahme des Fronius GEN24 Plus Wechselrichters kann durch die Angabe einer maximalen AC-Leistung (AC max.) eingeschränkt werden. - Seite 86 Schwellen ein: Zum Eingeben eines Wirkleistungs-Limit, ab dem der Ausgang aktiviert wird. aus: Zum Eingeben eines Wirkleistungs-Limit, ab dem der Ausgang deaktiviert wird. Laufzeiten Feld zum Aktivieren der Mindestlaufzeit, wie lange der Ausgang je Einschaltvorgang mindestens aktiviert sein soll. Feld zum Aktivieren der maximalen Laufzeit je Tag. Feld zum Aktivieren der Soll-Laufzeit, wie lange der Ausgang pro Tag insgesamt aktiviert sein soll (mehrere Einschaltvorgänge werden berücksichtigt).
-
Seite 87: System
Gebiet“ und „Zeitzone Ort“ eingeben bzw. auswählen. Die Schaltfläche „Speichern“ klicken. Update Alle verfügbaren Updates werden auf der Produktseite sowie in dem Bereich der „Down- load Suche“ unter www.fronius.com bereitgestellt. Firmware Aktualisierung Die Firmware-Datei in das „Datei hier ablegen“ Feld ziehen, oder über „Datei auswählen“ auswählen. -
Seite 88: Lizenzmanager
Die Schaltfläche „Fernwartung aktivieren“ klicken. Der Fernwartungszugang für den Fronius Support ist aktiviert. WICHTIG! Der Fernwartungszugang ermöglicht ausschließlich dem Fronius Technical Support, über eine gesicherte Verbindung auf den Wechselrichter zuzugreifen. Dabei werden Diagno- sedaten übermittelt, die zur Problembehandlung herangezogen werden. Den Fernwar- tungszugang nur nach Aufforderung vom Fronius Support aktivieren. - Seite 89 Verbindung zu der Webseite des Wechselrichters herstellen. Seriennummer und Verfikationscode (VCode) vom defekten sowie Austauschgerät eingeben. Die Seriennummer und der VCode befinden sich am Leistungsschild des Wechselrichters (siehe Kapitel Warnhinweise am Gerät auf Seite 37). Die Schaltfläche „Offline-Lizenzierung starten“ klicken. Die Service-Datei mit Klick auf die Schaltfläche „Service-Datei herunterladen“...
-
Seite 90: Kommunikation
Protokolle, Server-Adressen und Ports für die erfolgreiche Datenübertragung erlaubt sein: Tcp fronius-se-iot.azure-devices.net:8883 Tcp fronius-se-iot-telemetry.azure-devices.net:8883 Tcp fronius-se-iot-telemetry.azure-devices.net:443 Udp sera-gen24.fronius.com:1194 (213.33.117.120:1194) Tcp froniusseiot.blob.core.windows.net:443 LAN: Hostname eingeben. Art der Verbindung „automatisch“ oder „statisch“ auswählen. Bei Verbindungsart „statisch“ - IP-Adresse, Subnetz-Maske, DNS und Gateway ein- geben. -
Seite 91: Accesspoint
Accesspoint: Der Wechselrichter dient als Accesspoint. Ein PC oder Smart Device verbindet sich direkt mit dem Wechselrichter. Es ist keine Verbindung mit dem Internet möglich. In die- sem Menübereich können „Netzwerk-Name (SSID)“ und „Netzwerk-Schlüssel (PSK)“ vergeben werden. Modbus Modbus RTU-Schnittstelle 0 / 1 Wird eine der beiden Modbus RTU Schnittstellen auf Slave gestellt, stehen folgende Ein- gabefelder zur Verfügung: „Baudrate“... - Seite 92 Wechselrichter-Steuerung über Modbus Wenn diese Option aktiviert ist, erfolgt die Wechselrichter-Steuerung über Modbus. Zur Wechselrichter-Steuerung gehören folgende Funktionen: Ein / Aus Leistungsreduktion Vorgabe eines konstanten Power Factors (cos Phi) Vorgabe einer konstanten Blindleistung Batteriesteuerungsvorgaben mit Batterie...
-
Seite 93: Sicherheits- Und Netzanforderungen
Mit dem Wechselrichter wird die PV-Leistung, die nicht ins Netz eingespeist werden darf, in die Batterie geladen und/oder vom Fronius Ohmpilot verwendet und geht somit nicht verloren. Die Einspeisebegrenzung wird nur aktiv, wenn die eingespeiste Leistung höher als die eingestellte Leistungsreduzierung ist. Es wird zuvor die Batterie geladen bzw. die Energie am Fronius Ohmpilot verbraucht. -
Seite 94: Dynamische Leistungsregelung Mit Mehreren Wechselrichtern
Berücksichtigung der Kriterien für dieses Beispiel möglich. WICHTIG! Mit 2 Primärzählern am Einspeisepunkt ohne Sekundärzähler, können Fronius SnapIN- verter und Fronius Symo GEN24 nicht als ein kombiniertes PV-System im Solar.web dar- gestellt werden. Es müssen 2 einzelne PV-Systeme im Solar.web angelegt werden. - Seite 95 WICHTIG! Um alle Daten des PV-Systems in der Solar.web gesamt erfassen zu können, darf in die- sem PV-System nur der Fronius Symo GEN24 Wechselrichter angelegt werden. Die Daten des Fronius SnapINverters werden vom Sekundärzähler an den Fronius Symo GEN24 Wechselrichter übermittelt und somit im Solar.web dargestellt.
-
Seite 96: I/O-Leistungsmanagement
Einstellungen auf der Webseite des Fronius Symo GEN24 Wechselrichters: Im Menübereich „Gerätekonfiguration“ → „Komponenten“ den Primärzähler am Ein- speisepunkt konfigurieren. Im Menübereich „Gerätekonfiguration“ → „Komponenten“ den Sekundärzähler konfi- gurieren. Einstellungen in der Anlagenüberwachung des Fronius SnapINverters: Im Menübereich „Einstellungen“ → „Zähler“ den Primärzähler am Einspeisepunkt konfigurieren. -
Seite 97: Anschluss-Schema - 4 Relais
Steuerungsprioritäten Zum Einstellen der Steuerungsprioritäten für den Rundsteuersignal Empfänger, der Ein- speisebegrenzung und die Steuerung über Modbus. 1 = höchste Priorität, 3 = niedrigste Priorität Anschluss- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechselrichters Schema - 4 können gemäß Anschluss-Schema miteinander verbunden werden. Relais Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einsei-... -
Seite 98: Einstellungen I/O-Leistungsmanagement - 4 Relais
Einstellungen I/O- Leistungsma- nagement - 4 Relais... -
Seite 99: Anschluss-Schema - 3 Relais
Anschluss- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechselrichters Schema - 3 können gemäß Anschluss-Schema miteinander verbunden werden. Relais Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einsei- tig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden. -
Seite 100: Einstellungen I/O-Leistungsmanagement - 3 Relais
Einstellungen I/O- Leistungsma- nagement - 3 Relais... -
Seite 101: Anschluss-Schema - 2 Relais
Anschluss- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechselrichters Schema - 2 können gemäß Anschluss-Schema miteinander verbunden werden. Relais Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einsei- tig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden. -
Seite 102: Einstellungen I/O-Leistungsmanagement - 2 Relais
Einstellungen I/O- Leistungsma- nagement - 2 Relais... -
Seite 103: Anschluss-Schema - 1 Relais
Anschluss- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechselrichters Schema - 1 können gemäß Anschluss-Schema miteinander verbunden werden. Relais Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einsei- tig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden. -
Seite 104: Einstellungen I/O-Leistungsmanagement - 1 Relais
Einstellungen I/O- Leistungsma- nagement - 1 Relais Autotest Beschreibung (CEI 0-21) Mit dem „Autotest“ kann die in Italien normativ geforderte Schutzfunktion zur Überwa- chung der Spannungs- und Frequenz-Grenzwerte des Wechselrichters bei der Inbetrieb- nahme überprüft werden. Im Normalbetrieb überprüft der Wechselrichter ständig den aktuellen Spannungs- und Frequenz-Istwert des Netzes. - Seite 105 Die Einstellung der Grenzwerte erfolgt im Menübereich „Grid Code“. Der Zugriffs-Code für den Menübereich „Grid Code“ entspricht dem Installateurscode (PROFI-Menü) und wird nur nach einem schriftlichen Antrag an Fronius zur Verfügung gestellt. Ein entsprechendes Antragsformular ist beim nationalen technischen Support...
-
Seite 107: Optionen
Optionen... -
Seite 109: Überspannungs-Schutzeinrichtung Spd
Seite 74). Auf der Webseite des Wechselrichters im Menübereich "System" → "Event Log" oder im Benutzermenü unter "Benachrichtigungen" sowie im Fronius Solar.web wird der Fehler- code "1030 WSD Open" angezeigt. In diesem Fall muss der Wechselrichter von einem autorisierten Fachbetrieb instand gesetzt werden. -
Seite 110: Installation
Gefahr durch fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Einbau und Anschluss einer Überspannungs-Schutzeinrichtung SPD darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der technischen Bestim- mungen erfolgen. ▶ Sicherheitsvorschriften beachten. Den Leitungs-Schutzschalter ausschalten. - Seite 111 Die 2 Schrauben an der Unterseite des Gehäusedeckels mit einem Schraubendre- her (TX20) und einer 180°-Drehung nach links lösen. Anschließend den Gehäuse- deckel an der Unterseite vom Wechsel- richter anheben und nach oben aushängen. Die 5 Schrauben der Abdeckung des Anschlussbereiches mit einem Schrauben- dreher (TX20) und einer 180°-Drehung nach links lösen.
- Seite 112 Die DC Push-in Anschlussklemmen aus den Steckplätzen entfernen und von den Kabel abschließen (nur bei bereits existie- render Installation notwendig). Die mitgelieferten PV+/PV- Kabel an den jeweiligen Anschlüssen anschließen. WICHTIG! Beim Anschluss die Beschriftung der Kabel beachten. Die mitgelieferten Kabel an den jeweiligen Anschlüssen am Print anschließen.
- Seite 113 Den Print in den Wechselrichter einsetzen und mit den 4 mitgelieferten Schrauben (TX20) und einem Drehmoment von 1,0 ‑ 1,2 Nm befestigen. Den Schutzleiter mit einem Kabel-Quer- schnitt von min. 6 mm² am ersten Eingang von unten an der Erdungselektroden- Klemme mit einem Schraubendreher (TX20) und einem Drehmoment von 1,8 - 2 Nm befestigen.
- Seite 114 Die DC Push-in Anschlussklemmen mit einem hörbaren Klick in den jeweiligen Steckplatz anschließen. Abtrennung des Anschlussbereichs wieder einsetzen. * Den Schutzleiter in den integrierten Kabelkanal verlegen. WICHTIG! Beim Einsetzen der Abtrennung des Anschlussbereichs darauf achten, dass der Schutzleiter nicht geknickt, einge- klemmt, gequetscht oder sonst irgendwie beschädigt wird.
- Seite 115 Signalkabel unter Berücksichtigung der Beschriftung an die Push-in Anschluss- klemme WSD auf den Steckplätzen IN- und IN+ anschließen. Kontrollieren ob sich der WSD-Switch auf Position 1 befindet, gegebenfalls einstellen (Werkseinstellung: Position 1). Die Abdeckung auf den Anschlussbereich setzen. Die 5 Schrauben in der angegebe- nen Reihenfolge mit einem Schraubendre- her (TX20) und einer 180°-Drehung nach rechts befestigen.
-
Seite 116: Wechselrichter In Betrieb Nehmen
Den Gehäusedeckel von oben am Wech- selrichter einhängen. Den unteren Teil des Gehäusedeckels andrücken und die 2 Schrauben mit einem Schraubendreher (TX20) und einer 180°- Drehung nach rechts befestigen. Wechselrichter in Solarmodul-Stränge (+/-) verbinden. Die Betrieb nehmen am Wechselrichter angeschlossene Batte- rie einschalten. -
Seite 117: Anhang
Anhang... -
Seite 119: Pflege Und Wartung
▶ Der Anschlussbereich darf nur von lizenzierten Elektro-Installateuren geöffnet wer- den. ▶ Der separate Bereich der Leistungsteile darf nur durch Fronius-geschultes Service- personal geöffnet werden. ▶ Vor sämtlichen Anschlussarbeiten dafür sorgen, dass AC- und DC-Seite vor dem Wechselrichter spannungsfrei sind. - Seite 120 Den Wechselrichter stromlos Schalten und die Entladezeit (2 Minuten) der Kondensa- toren sowie den Stillstand des Lüfters abwarten. Den DC-Trenner auf Schalterstellung „Aus“ schalten. Die Schrauben an der Unterseite des Gehäusedeckels mit einem Schraubendre- her (TX20) und einer 180°-Drehung nach links lösen.
-
Seite 121: Garantiebestimmungen
Garantiebestimmungen Fronius Werksga- Detaillierte, länderspezifische Garantiebedingungen sind im Internet erhältlich: rantie www.fronius.com/solar/garantie Um die volle Garantielaufzeit für Ihren neu installierten Fronius Wechselrichter oder Speicher zu erhalten, registrieren Sie sich bitte unter: www.solarweb.com. -
Seite 122: Statusmeldungen Und Behebung
Werk standardmäßig installierte Überbrückung entfernt und keine Auslöseeinrichtung installiert. Anzeige: Auf der Webseite des Wechselrichters im Menübereich "System" → "Event Log" oder im Benutzermenü unter "Benachrichtigungen" bzw. im Fronius Solar.web. Behebung: Bei ausgelöster Überspannungs-Schutzeinrichtung SPD muss der Wechsel- richter von einem autorisierten Fachbetrieb instand gesetzt werden. -
Seite 123: Technische Daten
Technische Daten Fronius Symo GEN24 3.0 Plus 4.0 Plus 5.0 Plus DC-Eingangsdaten MPP-Spannungsbereich 125 - 800 V 170 - 800 V 210 - 800 V (bei Nennleistung) Max. Spannungsbereich (P PV max 4500 Wp 6000 Wp 7500 Wp Gesamt 3750 Wp... -
Seite 124: Schutzeinrichtungen
Fronius Symo GEN24 3.0 Plus 4.0 Plus 5.0 Plus Nominale Frequenz 50 / 60 Hz Klirrfaktor < 3,5 % 0 - 1 (einstellbar) Leistungsfaktor cos phi 0,7 - 1 (empfohlen) keine Max. zulässige Netzimpedanz Z am PCC Max. Ausgangs-Fehlerstrom pro Zeitdauer... - Seite 125 Fronius Symo GEN24 3.0 Plus 4.0 Plus 5.0 Plus Datenkommunikation WLAN SMA-RP Anschluss 802.11b/g/n (WPA, WPA2) (FCC ID: QKWPILOT01 / IC ID: 12270A-PILOT01) Ethernet (LAN) RJ 45, 10/100 MBit USB (Typ A-Buchse) max. 1 A bei 5 V (IO-Anschluss nicht belastet) max.
-
Seite 126: Erklärung Der Fußnoten
Option Überspannungs-Schutz (SPD) DC SPD Typ 1+2 GEN24 IEC 61643-31 / DIN EN 50539-11 Prüfnormen UL1449 ed.4 / VDE 0185-305-3 Bbl. 5 Erklärung der Angegebene Werte sind Standard-Werte; je nach Anforderung wird der Wechsel- Fußnoten richter spezifisch auf das jeweilige Land abgestimmt. Je nach Länder-Setup oder gerätespezifischen Einstellungen (ind. -
Seite 127: Schaltpläne
Schaltpläne... -
Seite 129: Notstromklemme - Pv Point (Op)
Notstromklemme - PV Point (OP) Schaltplan... -
Seite 130: Fronius Symo Gen24 Und Byd Battery-Box Premium Hv
Fronius Symo GEN24 und BYD Battery-Box Pre- mium HV Schaltplan... -
Seite 131: Verdrahtungsplan - Überspannungs-Schutzeinrichtung Spd
Verdrahtungsplan - Überspannungs-Schutzeinrich- tung SPD Schaltplan... -
Seite 133: Abmessungen Des Wechselrichters
Abmessungen des Wechselrichters... -
Seite 135: Fronius Symo Gen24 3 - 5 Kw
Fronius Symo GEN24 3 - 5 kW Fronius Symo GEN24 3-5 kW... - Seite 136 FRONIUS INTERNATIONAL GMBH Froniusstraße 1 A-4643 Pettenbach AUSTRIA contact@fronius.com www.fronius.com Under www.fronius.com/contact you will find the addresses of all Fronius Sales & Service Partners and locations...
