Anwendungsbeispiel

Anwendungsbei-
spiel
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
40
(1)
(17)
(16)
(15)
(14)

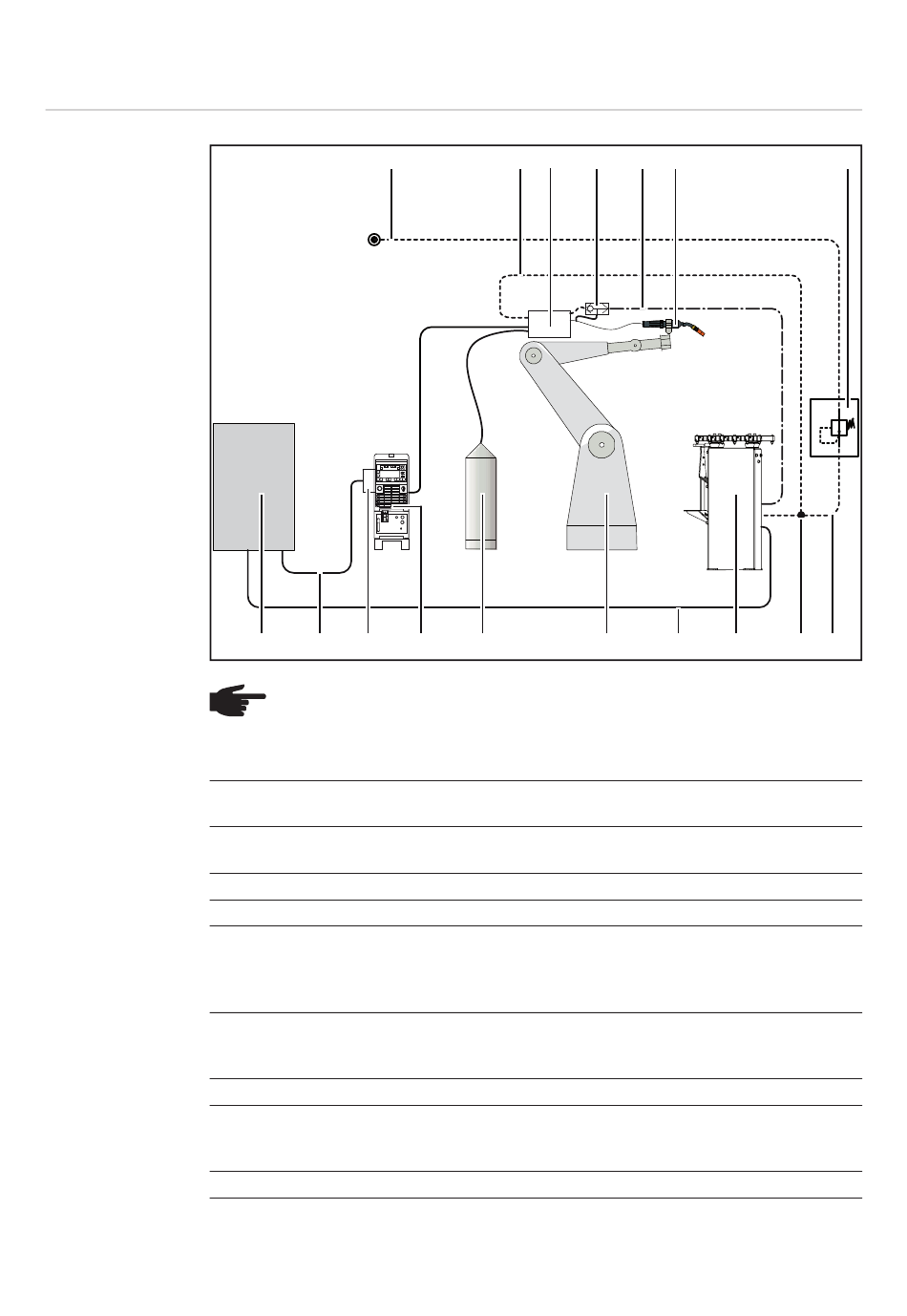

HINWEIS! Unabhängig vom Aufbau des Gesamten Schweiß-Systems
-
die Druckluft-Angaben einhalten
-
die Druckluft-Versorgung des Drahtvorschubes und der Brennerkörper-
Wechselstation wie dargestellt ausführen
Druckluft-Zuleitung 5,50 - 6,00 bar
(79,77 - 87,02 psi)
Druckluft-Zuleitung für Drahtvor-
schub max. 6,00 bar (87,02 psi)
Drahtvorschub
Verbindungsventil
Druckluft-Zuleitung von der Brenn-
erkörper-Wechselstation zur Bren-
nerkörper-Kupplung am Roboter 13
bar (174,05 psi)
Schlauchpaket mit Brennerkörper-
Kupplung und Brennerkörper Rob-
acta TX
Druckluft-Wartungseinheit mit Filter
Druckluft-Zuleitung für Brennerkör-
per-Wechselstation 5,50 - 6,00 bar
(79,77 - 87,02 psi)
Y-Verteiler
(3)
(2)
(4)
(5)
(13)
(12)
(10)
Brennerkörper-Wechselstation mit
Interface
(11)
Datenkabel
(12)
Roboter
(13)
Fass-Spule
(14)
Stromquelle mit Kühlgerät
(15)
Interface der Stromquelle
(16)
Datenkabel
(17)
Roboter-Steuerung
(6)
(11)
(10)
(9)
(8)
(7)
